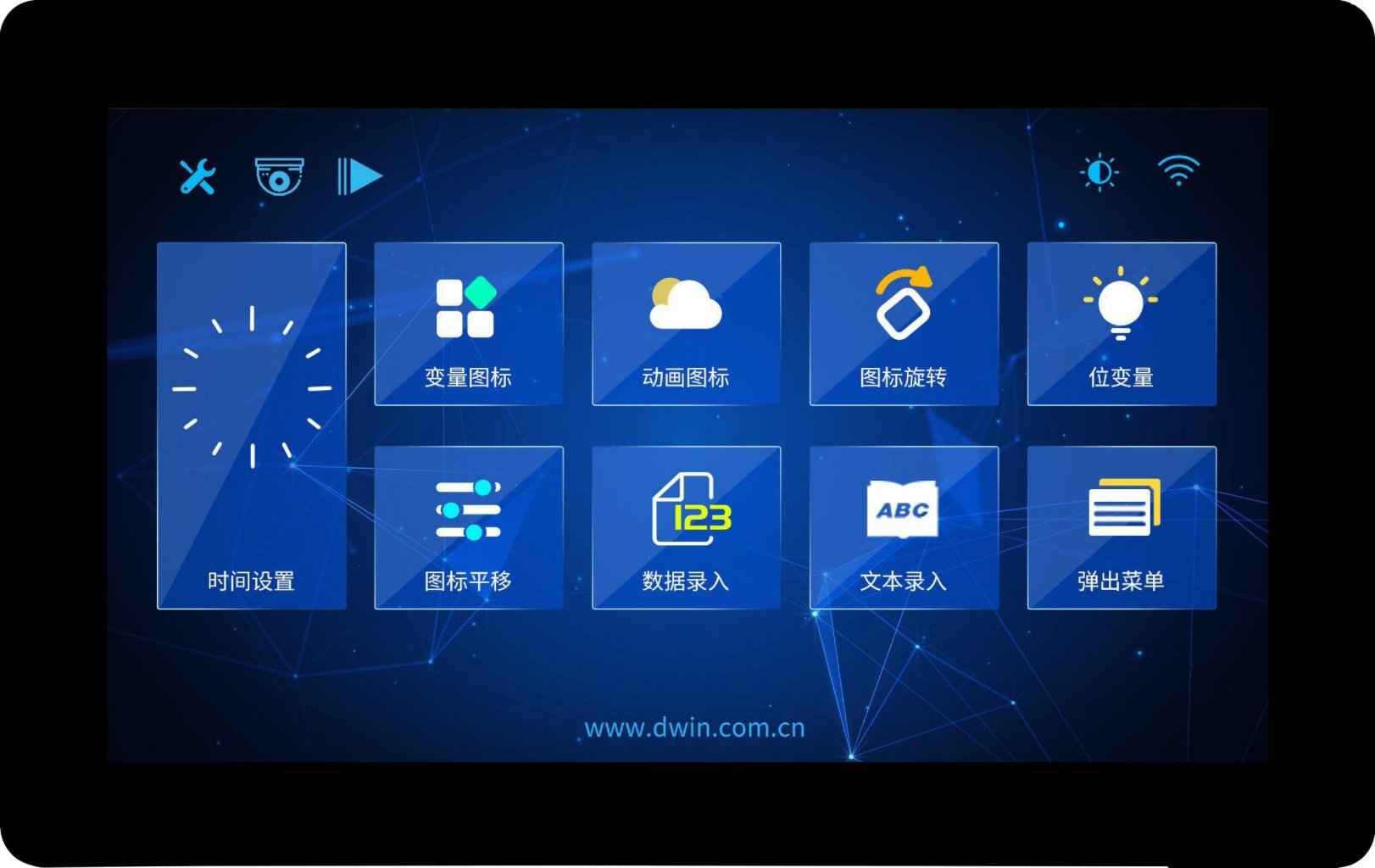

DMG19108C133_05WTC DWIN T5L2 UART HMI 13.3" IPS 2K HD ЖК-дисплей коммерческого класса
DMG19108C133_05WTC DWIN T5L2 UART HMI 13.3" IPS 2K HD ЖК-дисплей коммерческого класса
DMG19108C133_05WTC DWIN T5L2 UART HMI 13.3" IPS 2K HD ЖК-дисплей коммерческого класса
DMG19108C133_05WTC DWIN T5L2 UART HMI 13.3" IPS 2K HD ЖК-дисплей коммерческого класса
DMG19108C133_05WTC DWIN T5L2 UART HMI 13.3" IPS 2K HD ЖК-дисплей коммерческого класса
DMG19108C133_05WTC DWIN T5L2 UART HMI 13.3" IPS 2K HD ЖК-дисплей коммерческого класса
DMG19108C133_05WTC DWIN T5L2 UART HMI 13.3" IPS 2K HD ЖК-дисплей коммерческого класса
DMG19108C133_05WTC DWIN T5L2 UART HMI 13.3" IPS 2K HD ЖК-дисплей коммерческого класса
( 0 отзывов)
Артикул:
DMG19108C133_05WTC
17 212.99 ₽
Наличие: Под заказ
шт
Задать вопрос
Узнать о снижении цены В план покупок

DMG19108C133_05WTC

ASIC dual T5L2 13.3-дюймовый, 1920*1080 пикселей, 262К цветов, широкий угол обзора IPS, 2K HD smart screen, со встроенным зуммером, RTC, интерфейсом шины FSK и интерфейсом динамика, емкостный сенсорный экран со структурой GFF, полностью ламинированный, коммерческого класса

  • Емкостный сенсорный экран, полностью ламинированный со структурой GFF.
  • С встроенным зуммером, RTC, интерфейсом шины FSK и интерфейсом динамика.
  • 13.3-дюймовый, 1920*1080 пикселей, широкий угол обзора IPS, смарт-экран 2K HD.
  • На базе двойного чипа T5L2, работающего под управлением системы DGUS II.
  • UART2: ON=TTL/CMOS; OFF=RS232.

DMG19108C133_05WTC

ASIC Double T5L2 13.3-дюймовый, 1920*1080 пикселей, 262К цветов, широкий угол обзора IPS, 2K HD smart screen, со встроенным зуммером, RTC, интерфейсом шины FSK и интерфейсом динамика, емкостный сенсорный экран со структурой GFF, полностью ламинированный, коммерческого класса. На базе двойного чипа T5L2, работающего под управлением системы DGUS II

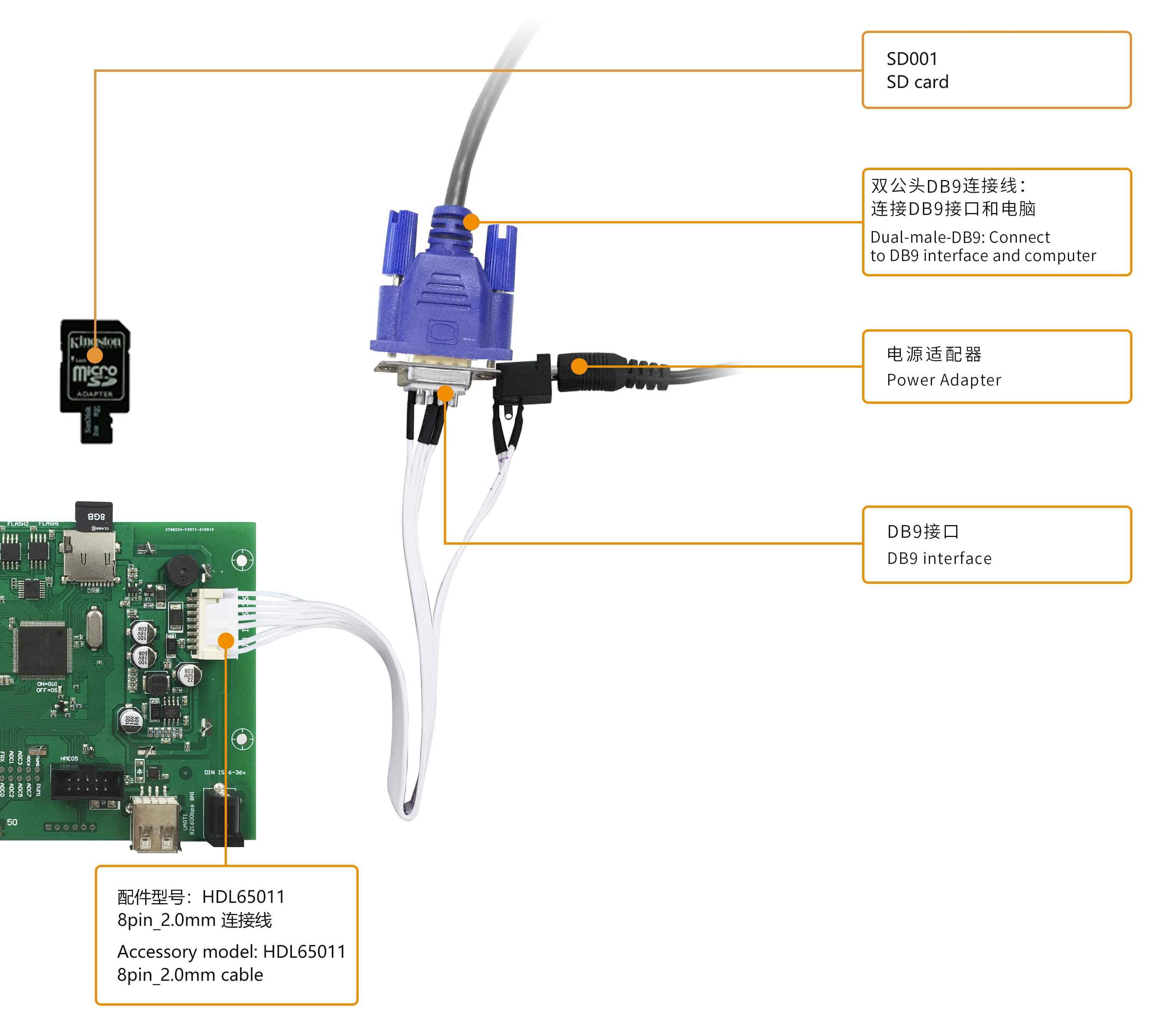

assesory

Приложение

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.

Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.


Степень применения [Основные параметры]
Коммерческий класс
Диагональ [Дисплей]
13.3"
3D-данные [3D-данные]
15993
Срок жизни [Дисплей]
≥ 10 000ч
Яркость [Дисплей]
250 nit
Размеры (ШxВxГ), мм [Размеры]
347.76×219.24×27.50
Вес нетто [Размеры]
1290
Установочные размеры, мм [Размеры]
327.16 (+0.3)×203.06 (+0.3)

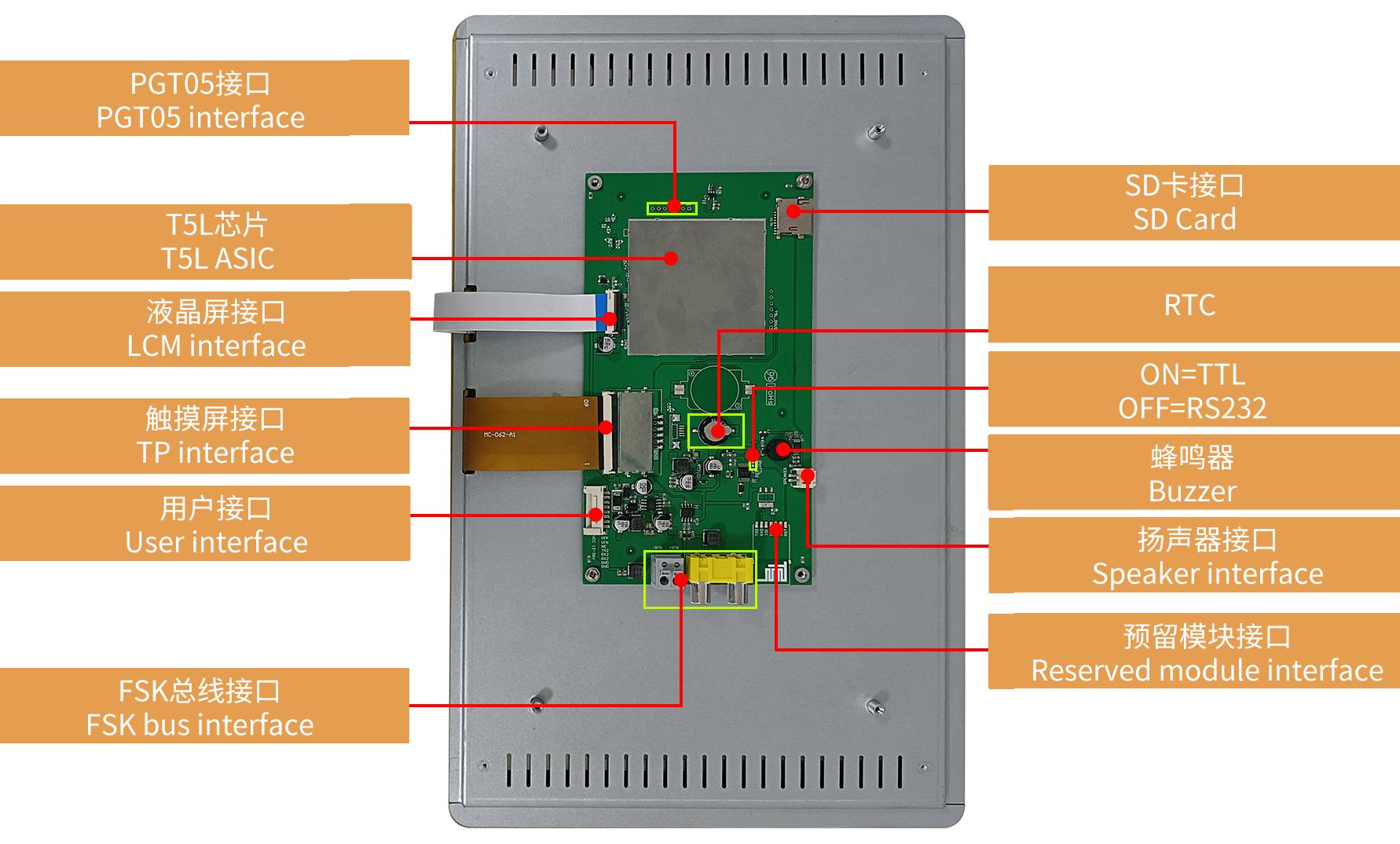

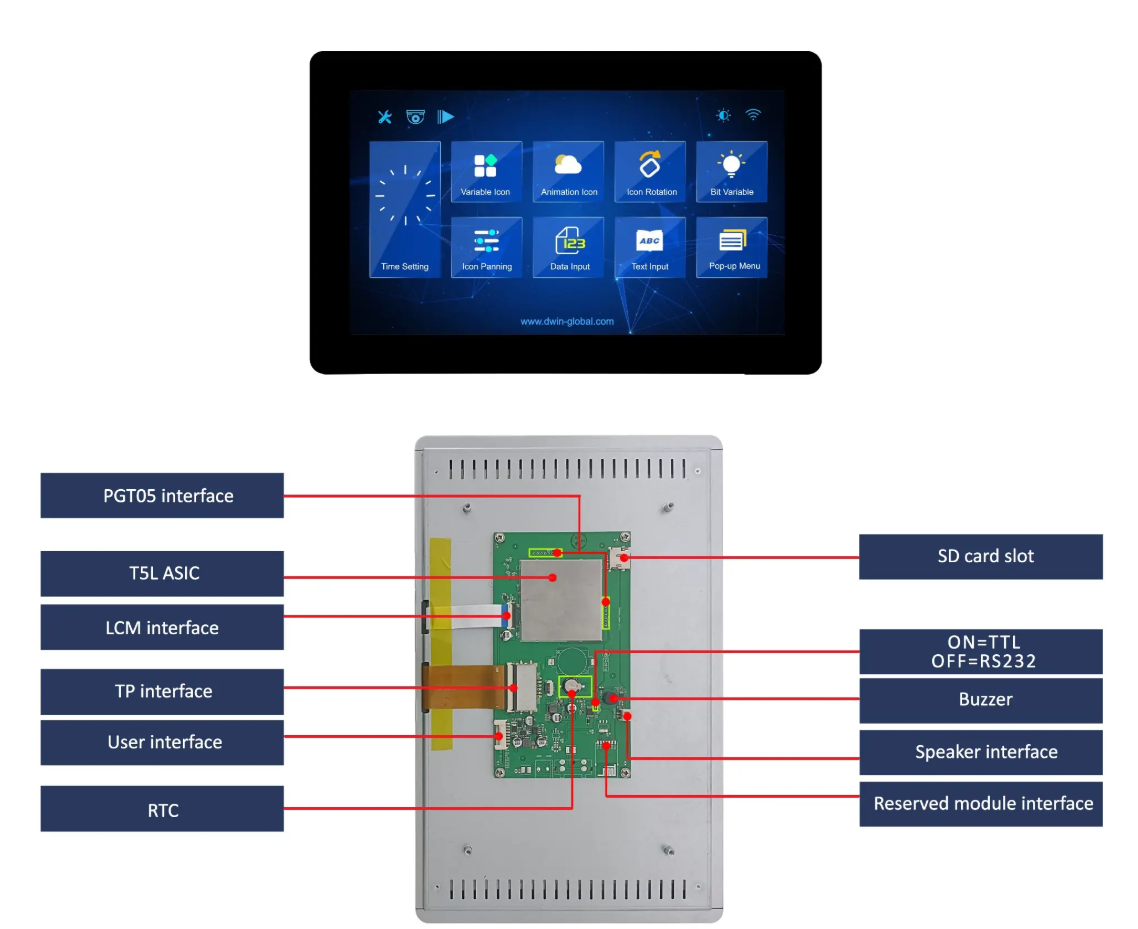

Периферия [Пользовательский интерфейс и периферия]
DMG19108C133_05WTC Capacitive touch screen,Buzzer, RTC, Speaker, FSK bus interface
Цветность [Дисплей]
262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Угол обзора(V.A.) [Дисплей]
Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]
293.76×165.24
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]
Структура G+FF с поверхностным покрытием из закаленного стекла
Сенсорный режим [Сенсорные параметры]
Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]
6H
Срок жизни LED [Сенсорные параметры]
Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]
12~36
Напряжение питания, тип. [Напряжение и ток]
12V
Рабочий ток [Напряжение и ток]
VCC = +12V, Подсветка включена: 510mA. VCC = +12V, off: 130mA
Рабочая температура [Рабочая среда]
0~50℃
Температура хранения [Рабочая среда]
-20~60℃
Рабочая влажность [Рабочая среда]
10%~90% RH
LCM интерфейс [Интерфейс]
FPC30 0.5mm, eDP interface
CTP интерфейс [Интерфейс]
COB structure, IIC interface
FSK Bus [Interface]
Да
FSK Bus Interface [Interface]
Гнездо RCA с двойным отверстием или гнездо 2Pin_5.08mm
Скорость передачи данных [Интерфейс]
3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение [Интерфейс]
Выход 1: Iвых = -4 мА; 4.78~5.0В. Выход 0: Iвых = 4 мА; 0.4В
Входное напряжение (RXD) [Интерфейс]
Вход 1: 2.5~5.0В. Вход 0: 1.0 В
Входной интерфейс [Интерфейс]
UART2: N81,ON=TTL/CMOS; OFF=RS232
Пользовательский интерфейс [Интерфейс]
8Pin_2.0mm
Flash расширение [Память]
Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash (внутри экрана)
Flash память [Память]
32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Зуммер [Интерфейс]
Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]
FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Интерфейс [Интерфейс]
UART2: N81,ON=TTL/CMOS; OFF=RS232
RTC (Super-capacitor) [Интерфейс]
Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем [Интерфейс]
8Pin_2.0mm
Формат данных [Интерфейс]
UART2: N81
Номинальная мощность [Электрические характеристики]
<10W
Интерфейс динамика [Интерфейс]
2Pin_ 2.0mm external loudspeaker
Зарезервированный интерфейс модуля [Интерфейс]
Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления. USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс [Интерфейс]
В случае случайного сбоя продукта вы можете использовать PGT05 для обновления DGUS. ядро и верните продукт в нормальное состояние
Видео [Видео]
https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c37462ff8418653.mp4
ASIC T5L [Информация об ASIC]
T5L2
T5L2 ASIC [Информация об ASIC]
Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
ESD test [Рабочая среда]
Air discharge ±4KV Normal operation
Datasheet [Datasheet]
Загрузить
Версия Datasheet [Datasheet]
2022-09-27
Гарантия
1 год
Страна бренда
Китай
