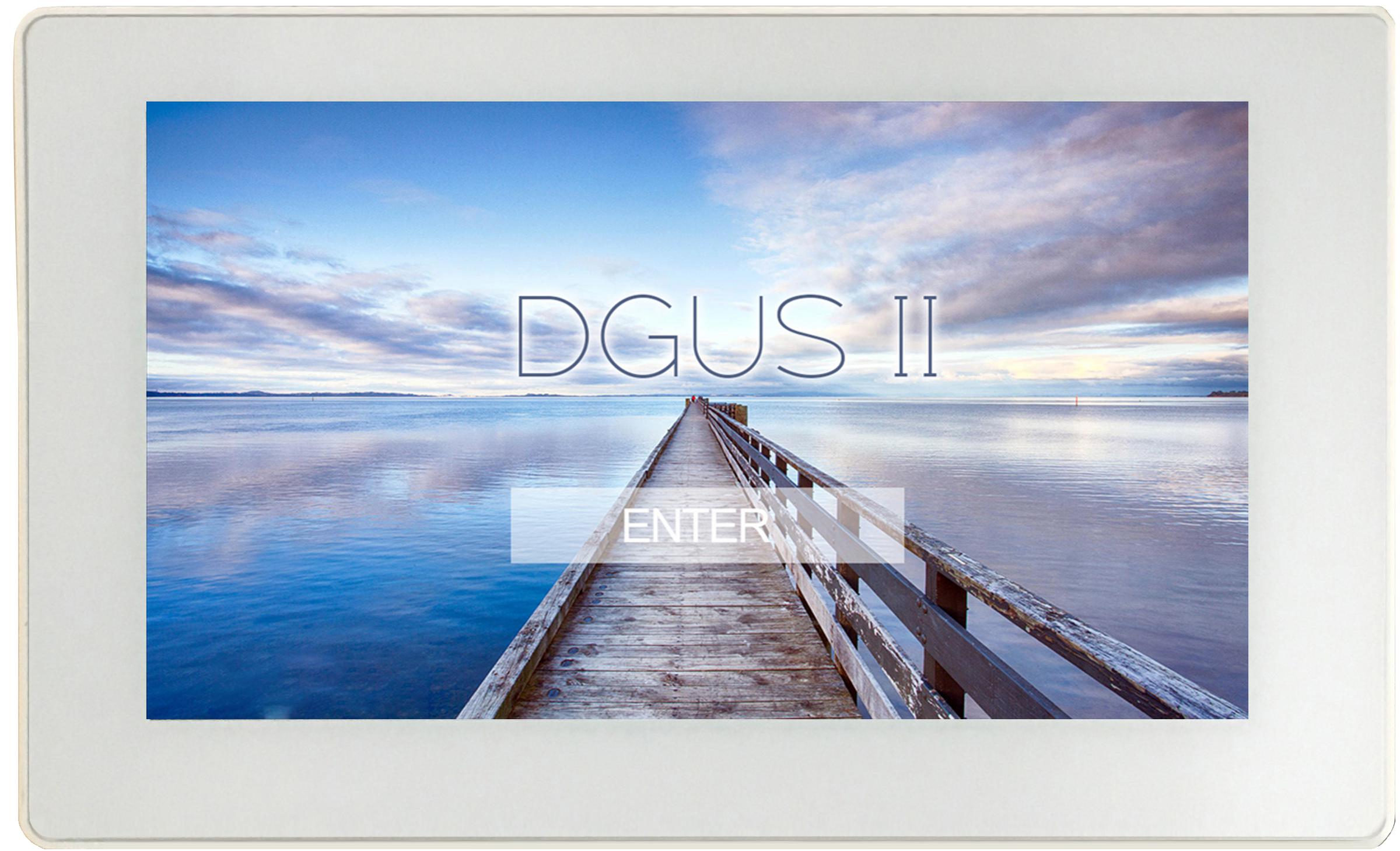

TC070C22 U(W) 00 DWIN T5L2 7" IPS 1024*600 проводной контроллер IoT Smart Home
TC070C22 U(W) 00 DWIN T5L2 7" IPS 1024*600 проводной контроллер IoT Smart Home фото 2
TC070C22 U(W) 00 DWIN T5L2 7" IPS 1024*600 проводной контроллер IoT Smart Home фото 3
TC070C22 U(W) 00 DWIN T5L2 7" IPS 1024*600 проводной контроллер IoT Smart Home фото 4
DWIN
Отзывов: 0
Артикул: TC070C22U00

Описание товара:

  • TC070C22U(W)00 DWIN T5L2 7" IoT IPS 1024*600 проводной контроллер Smart Home.
  • На базе T5L2 ASIC, 7.0 дюймов, 1024xRGBx600, 16.7 млн цветов, IPS-экран, дисплей с поворотом на 90°.
  • 85°/85°/85°/85° ( L/R/U/D) широкий угол обзора, поддержка поворота дисплея на 90°.
  • Емкостный сенсорный экран, динамик, встроенный RTC, Wi-Fi (опционально).
  • Яркость: 250 нит.

Другие варианты товара:
WiFi:
Характеристики:
Все характеристики
Степень применения
Продукт интегрирует платформу прикладных решений
Диагональ
7.0"
Разрешение
1024×600
Яркость
250 nit
Угол обзора（V.A.)
Широкий симметричный угол обзора: 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.)
153.7*85.2
Область просмотра (View Area, V.A.)
154.2*85.9
Подсветка
LED
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

DWIN T5L2 7" IoT IPS 1024*600 проводной контроллер Smart Home
TC070C22 U(W) 00

TC070C22U003

Detail Parameters

Display
Item Parameter Description
Color 16.7M colors 24 bit color 8R8G8B
Panel Type IPS IPS TFT LCM, wide viewing angle
Viewing Angle 85/85/85/85 (L/R/U/D) Best View: symmetrical
Active Area (A.A) 153.7mm (W) * 85.2mm (H) 1024*600 Pixels
View Area (V.A.) 154.2mm (W) * 85.9mm (H) 1024*600 Pixels
Resolution 1024x600 90° rotated display (600*1024)
Backlight LED -
Brightness 250nit 100 levels adjustment(It's not recommend to set brightness to 1%~30% of the maximum, which may lead a flicker)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.



Voltage & Current
Item Conditions Min Typ. Max Unit
Power Voltage - 6 12 36 V
Operation Current VCC = +12V, Backlight on - 240 - mA
VCC = +12V, Backlight off - 80 - mA



Operating Environment
Item Conditions Min Typ. Max Unit
Working Temperature 60%RH at 12V voltage -20 25 60 ℃
Storage Temperature - -30 25 70 ℃
Working Humidity 25℃ 10% 60% 90% RH
Protective Paint - - None - -
Aging Test - - None - H



Interface
Item Conditions Min Typ. Max Unit
Baud Rate UART2 (The baud-rate is not altered) 1200 9600 115200 bps
UART5 1200 9600 921600 bps
(V_AB) Output 1 2.5 5 - V
Output 0 - -5 -2.5 V
(V_AB) Input 1 0 2.5 - V
Input 0 - -2.5 -0.2 V
Interface RS485 (UART2&UART5 multiplexing)

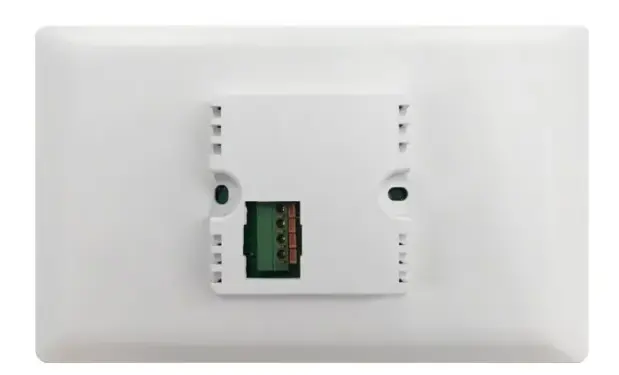

Socket 4Pin_5.08mm
USB Interface None
SD Card Slot YES (Micro SDHC(TF) card /FAT32 Format)
Speaker Interface 2Pin_2.0mm



Memory
Item Typ. Features Typ. Unit Description
FLASH
(TA/DGUSⅡ) 		16Mbytes Space of Font 4-12 Mbytes A single font of 256Kbytes,store font, icon libraries, and other binary files
Picture Storage (.ICL file) 12-4 Mbytes JPEG format(Picture quantity relate to JPEG size, size of a single JPEG image file should not exceed 248 Kbytes)
RAM
(DGUSⅡ) 		128Kbytes Variable Storage Space / / Data is not saved when power down
Nor Flash
(DGUSⅡ) 		512Kbytes User database / / Data is saved when power down

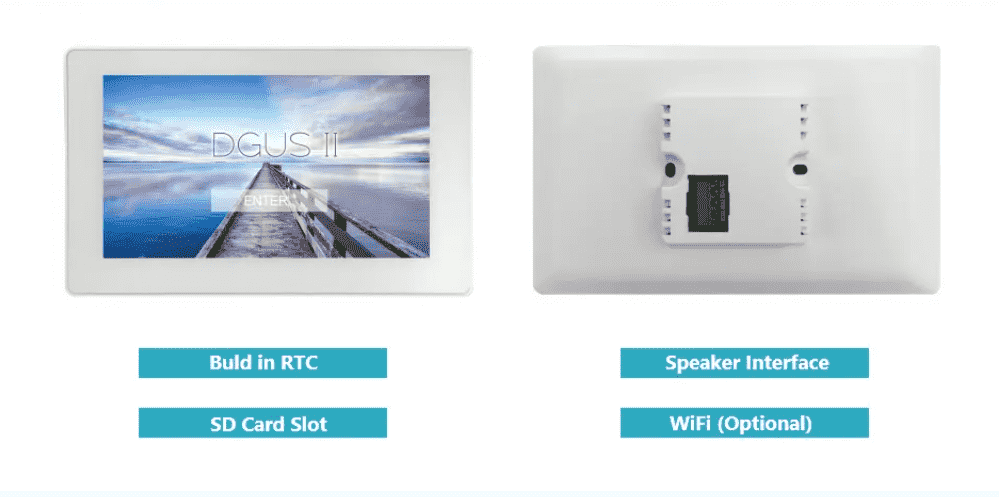

UI & Peripheral
UI Version TA / DGUSⅡ ( DGUSⅡ pre-installed )
Peripheral Capacitance touch screen, Speaker, Built-in RTC, Built-in Wi-Fi (optional)



Dimension
Dimension 193.0(W) *118.0(H) *34.3(T) mm
Net Weight 420g
Packing Capacity
Model Size Layer Quantity/Layer Quantity(Pcs)
Carton1: 220mm(L)*160mm(W)*47mm (H) - - -
Carton2: 250mm(L)*200mm(W)*80mm (H) 1 2 2
Carton3: 320mm(L)*270mm(W)*80mm (H) - - -
Carton4: 450mm(L)*350mm(W)*300mm(H) - - -
Carton5: 600mm(L)*450mm(W)*300mm(H) 1 30 30

Application

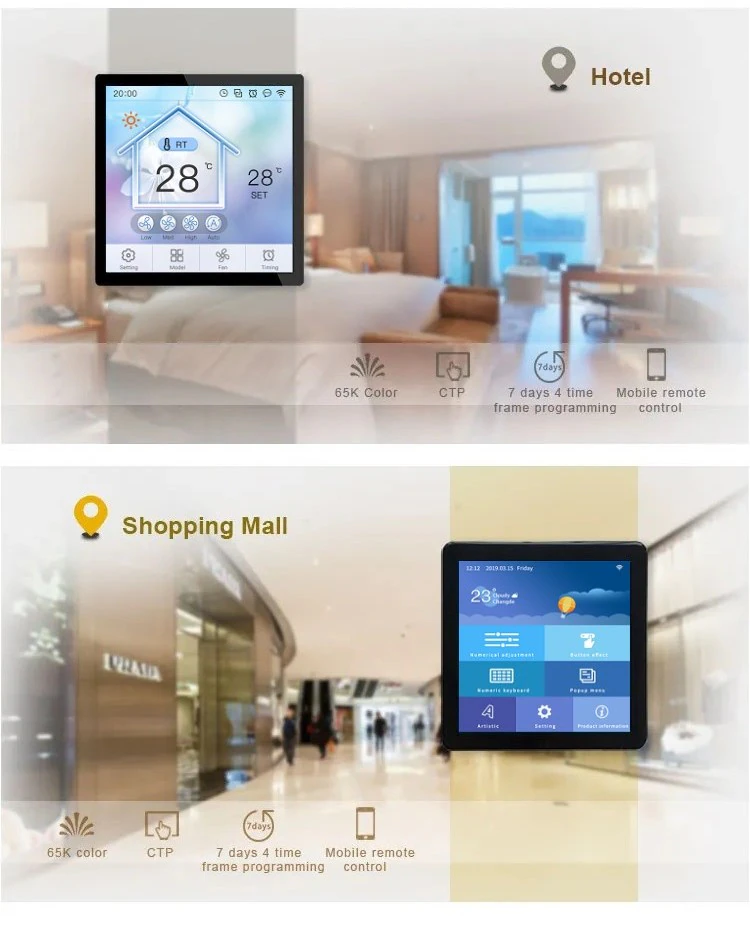

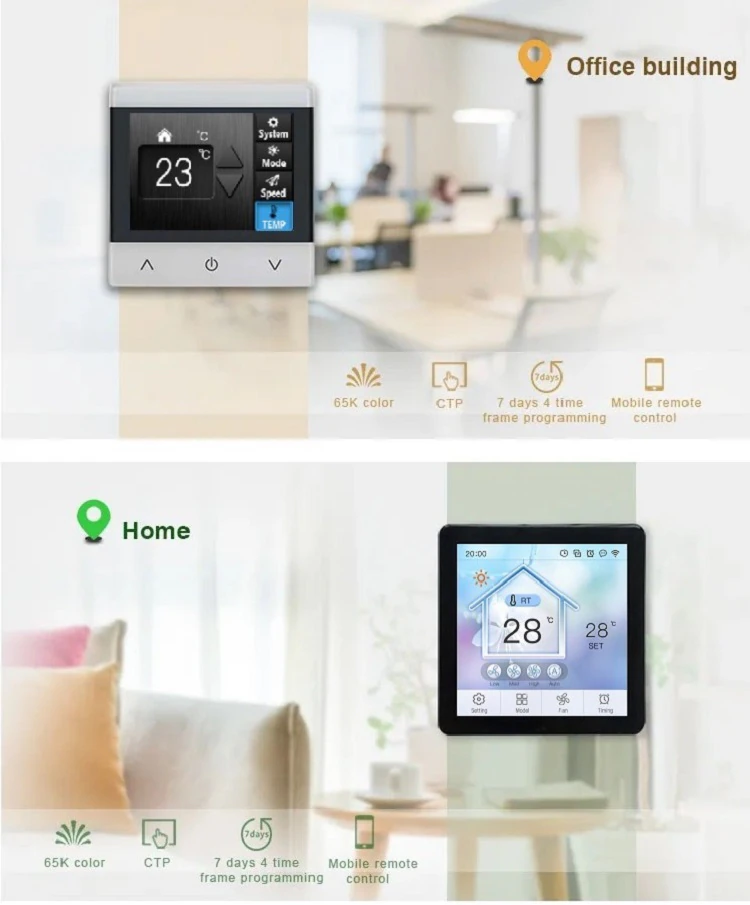

Схема применения проводного контроллера термостата


Характеристики

Основные параметры
Степень применения Продукт интегрирует платформу прикладных решений
Дисплей
Диагональ 7.0"
Разрешение 1024×600 Другие товары
Яркость 250 nit Другие товары
Угол обзора（V.A.) Широкий симметричный угол обзора: 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 153.7*85.2
Область просмотра (View Area, V.A.) 154.2*85.9
Подсветка LED
Напряжение и ток
Напряжение питания, В 6...36В, тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V, Backlight on - 240mA. VCC = +12V, Backlight off - 80mA
Рабочая среда
Рабочая температура -20...60℃
Температура хранения -30...70℃
Рабочая влажность 10...90% RH
Интерфейс
Скорость передачи данных 1200... 115200 bps, тип. 9600 bps
Пользовательский интерфейс RS485 (UART2&UART5 multiplexing)
SD card slot Да (SDHC/FAT32 Формат)
Разъем 4Pin_5.08mm
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Flash (TA/dgusⅡ)16 МбайтПробел шрифта4-12МбайтОдин шрифт объемом 256 Кбайт, хранилище шрифтов, библиотек значков и других двоичных файлов
Информация об ASIC
ASIC T5L T5L2
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2023-02-24
Datasheet
Вес и габариты
Ширина (мм) 118
Вес (грамм) 415
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул TC070C22U00
WiFi Нет
