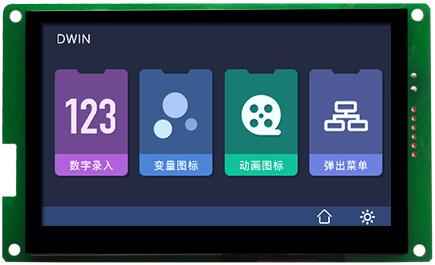

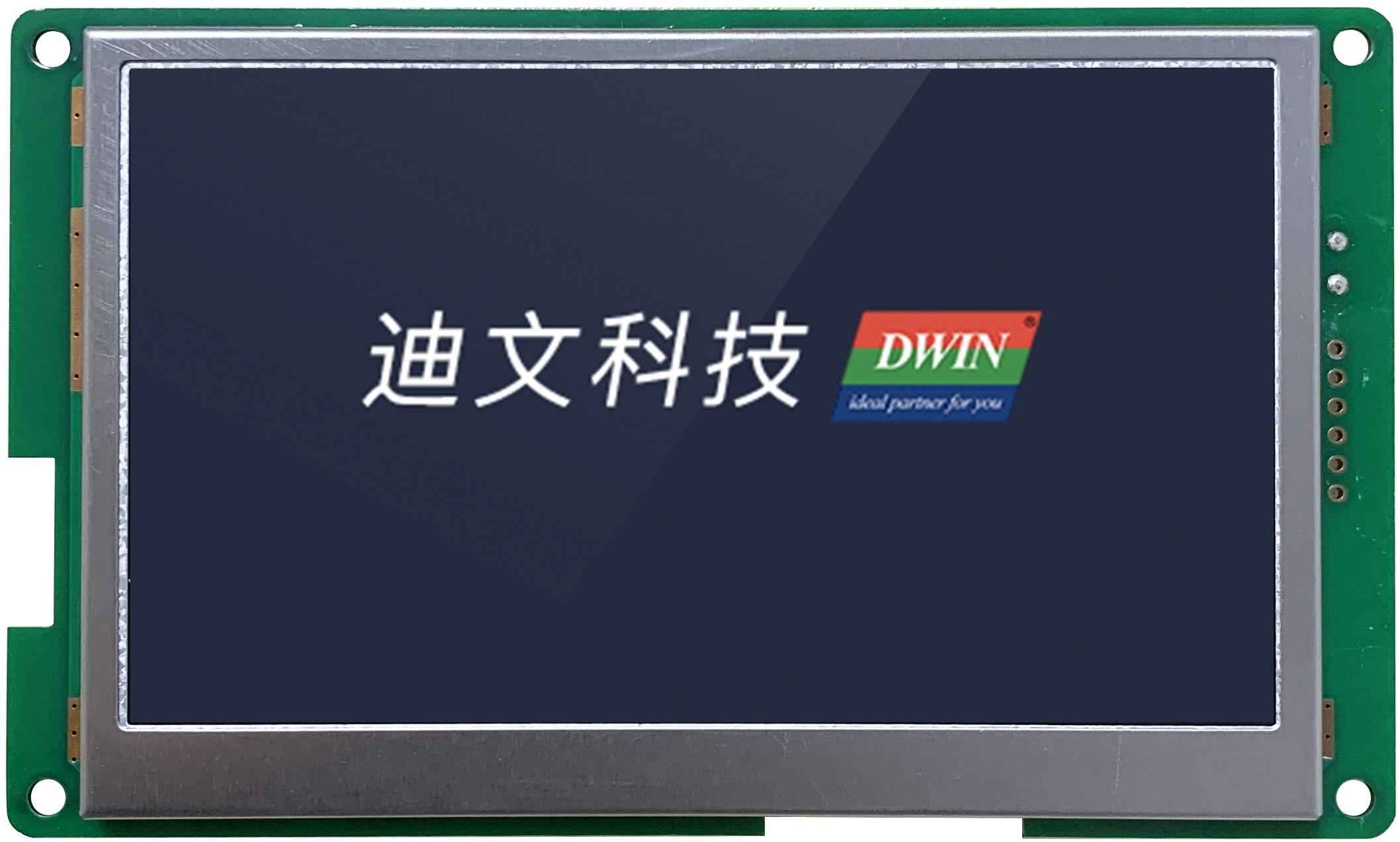

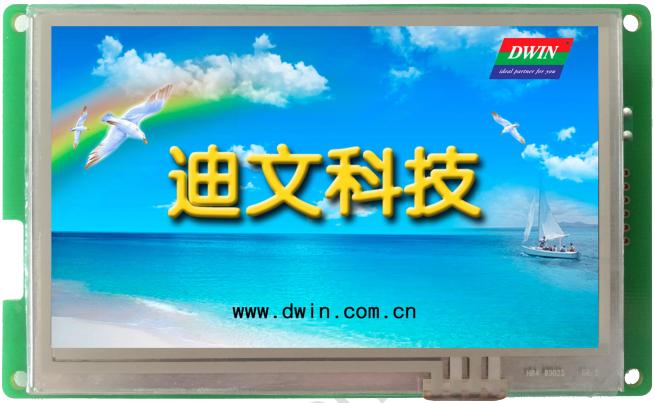

DMG48270C043_03W DWIN T5L1 UART HMI 4.3" TN ЖК-дисплей коммерческого класса

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

4.3"

3D-данные [3D-данные]

45922

Разрешение [Дисплей]

480×272

Срок жизни [Дисплей]

≥ 20 000ч

Размеры (ШxВxГ), мм [Размеры]

121.90×73.20×14.10

Вес нетто [Размеры]

85

Установочные размеры, мм [Размеры]

106.50(+0.3)×68.30(+0.3)

Периферия [Пользовательский интерфейс и периферия]

DMG48270C043_03WTC Емкостная сенсорная панель, Зуммер / DMG48270C043_03WTR Резистивная сенсорная панель, Зуммер / DMG48270C043_03WN Зуммер

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

_WTC: 270 нит / _WTR: 250 нит / _WN: 300 нит

Угол обзора（V.A.) [Дисплей]

Нормальный угол обзора, 70°/70°/50°/70°(Л/П/В/Д)

Область отображения (Active Area, A.A.) [Дисплей]

95.0×53.9

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Структура G+G, крышка из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка одиночного касания и непрерывного скользящего касания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка одного касания и непрерывного скользящего касания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

4.5~5.5

Напряжение питания, тип. [Напряжение и ток]

5V

Рабочий ток [Напряжение и ток]

VCC = +5 В, подсветка включена, 180 мА. VCC = +5 В, подсветка выключена, 60 мА

Рабочая температура [Рабочая среда]

-20~70℃

Температура хранения [Рабочая среда]

-30~80℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

LCM интерфейс [Интерфейс]

FPC40_0.5mm, TTL interface

RTP интерфейс [Интерфейс]

FPC4 1.0 мм

CTP интерфейс [Интерфейс]

Структура COB, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iвых = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 1 мА; 2.4~5.0В. Вход 0: Iin = -1 мА; 0~0.5В

Пользовательский интерфейс [Интерфейс]

Гнездо с защелкой 10Pin_1.0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Номинальная мощность [Электрические характеристики]

<5 Вт

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя

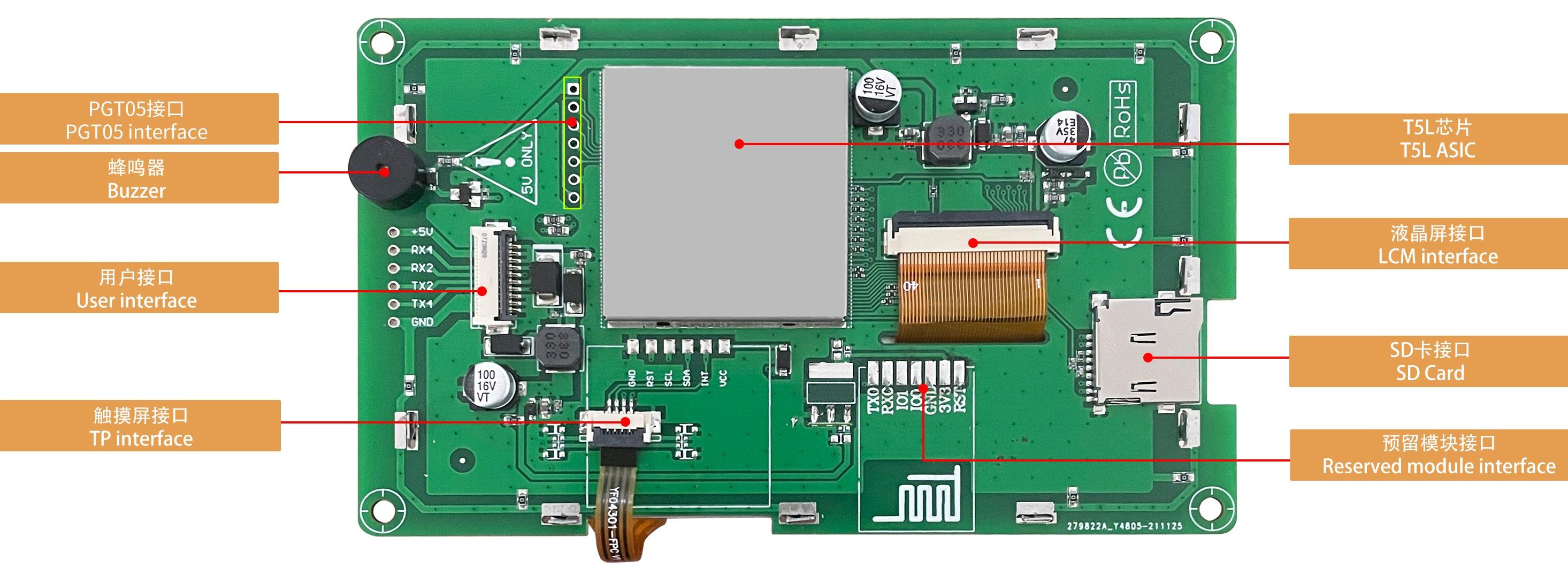

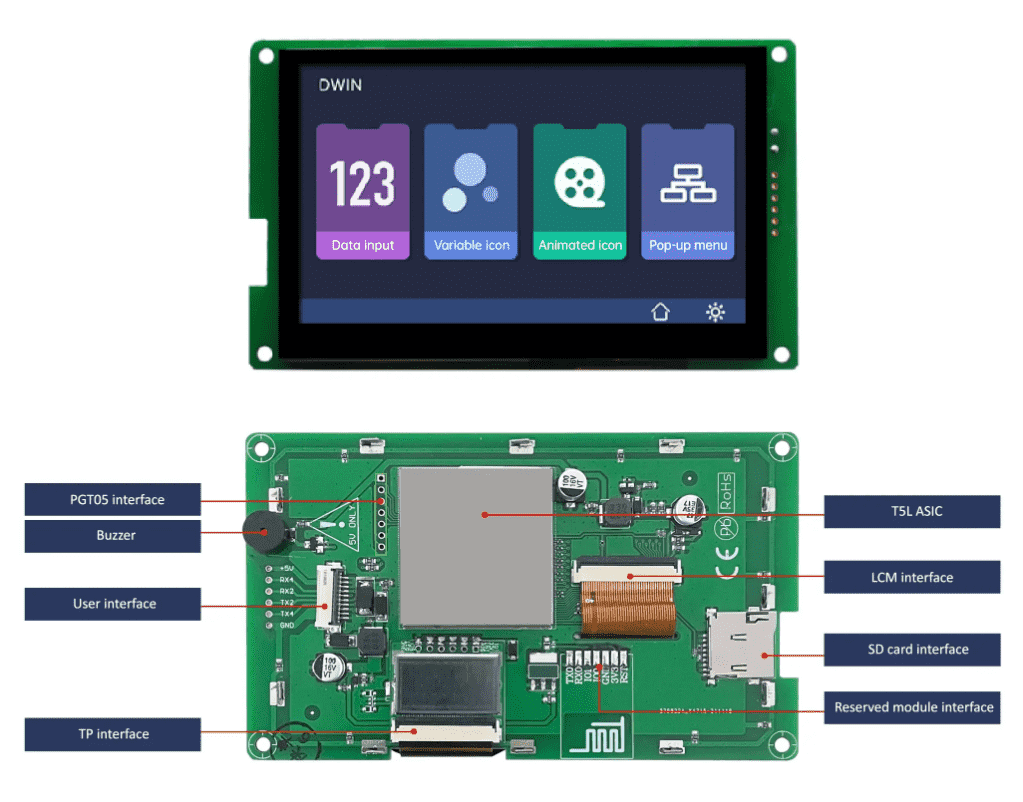

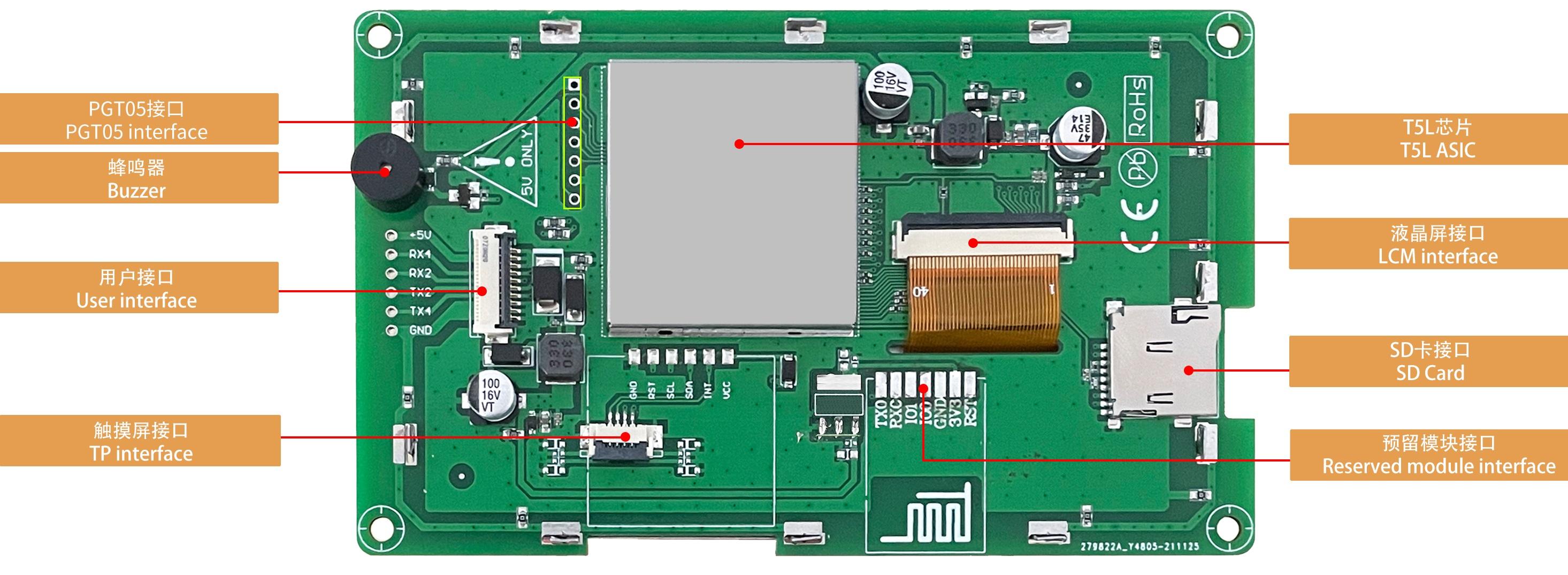

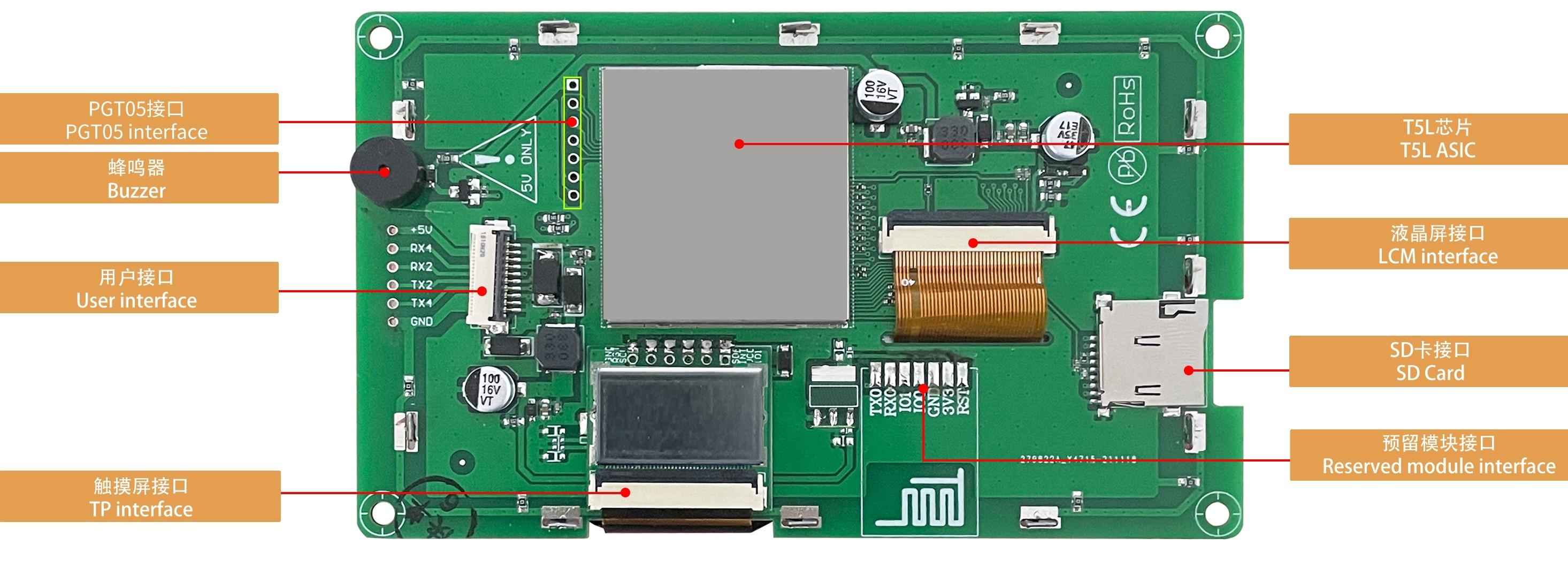

PGT05 интерфейс [Интерфейс]

Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние.

Видео [Видео]

https://ecdn6.globalso.com/upload/p/1355/source/2024-03/65f968d87c38619396.mp4

В наличии

Да

ASIC T5L [Информация об ASIC]

T5L1

T5L1 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-11-14

Гарантия

1 год

Страна бренда

Китай

• DMG48270C043_03WTC.pdf — Размер 2707.8Кб

• DMG48270C043_03WTR.pdf — Размер 2735.3Кб

• DMG48270C043_03WN.pdf — Размер 3077.6Кб
