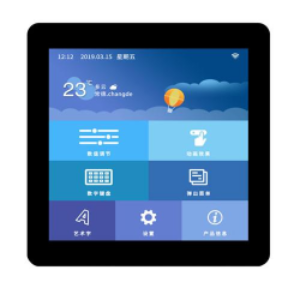

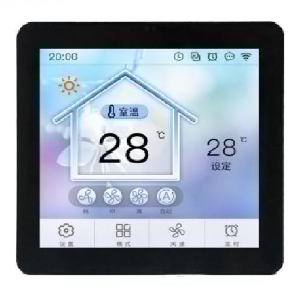

TC040C15U(W)04 DWIN T5L0 HMI 4" IPS 480*480 термостат с сенсорной панелью и инфракрасным приемом
WiFi
-
Нет
-
WiFi 10
-
-
- Коллекция
- Коллекция документов для термостата
- Ультратонкий термостат на базе ASIC-процессора T5L0, работающего под управлением программной платформы взаимодействия человека и машины DGUS II.
- 4.0-дюймовый, разрешение 480*480 пикселей, 262 тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
- Емкостный сенсорный экран на основе OCA.
- С динамиком, модулем RTC и Wi-Fi.
- С конформным покрытием.
- Поддержка измерения температуры с помощью NTC, (расширяемого) инфракрасного приема / отображения температуры и влажности в режиме реального времени / функции определения приближения / расширяемой автономной голосовой связи, усиления сигнала Wi-Fi (опционально).

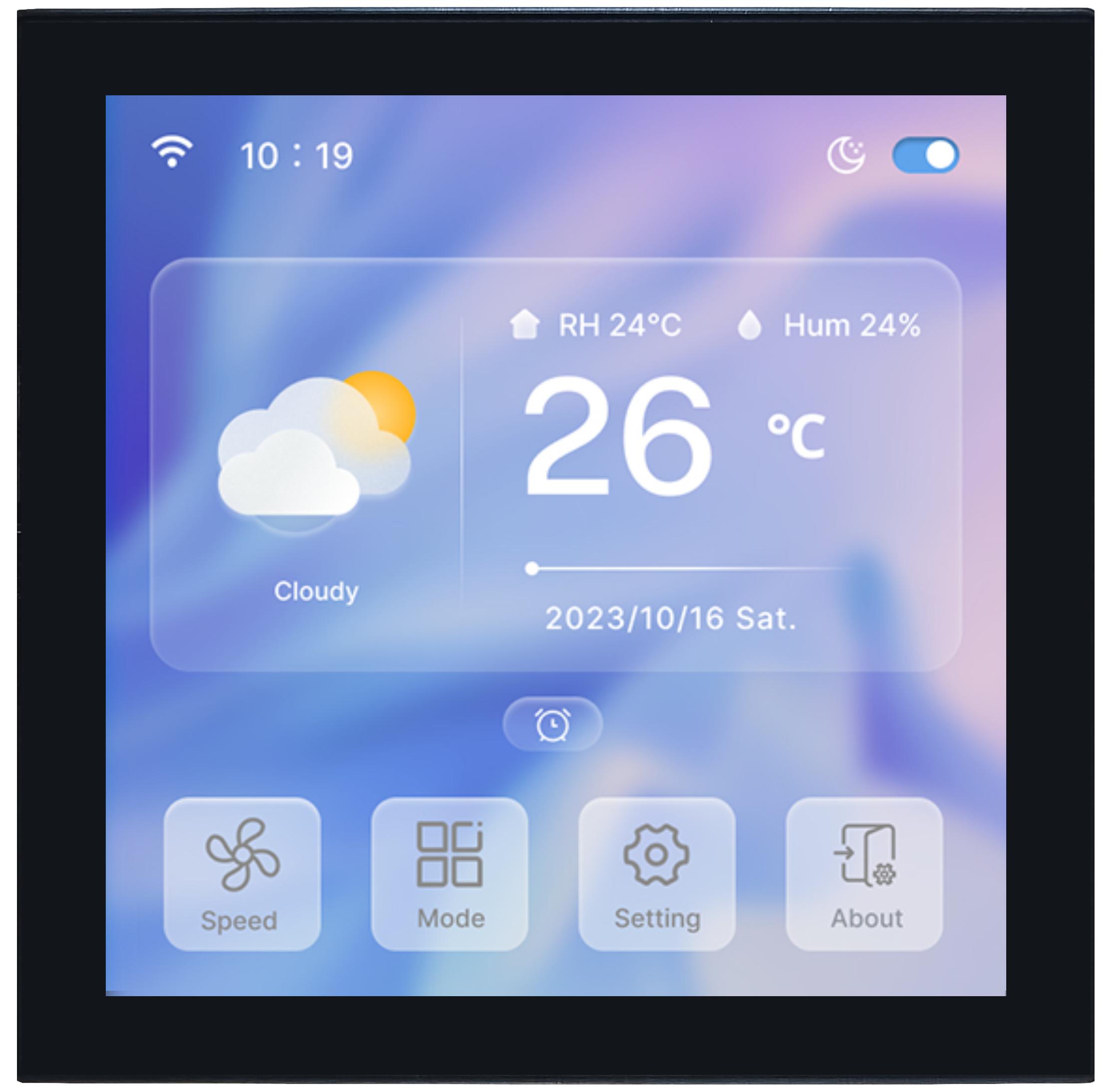

DWIN T5L0 HMI 4" IPS 480*480 термостат с сенсорной панелью и инфракрасным приемом
TC040C15U(W)04
ASIC T5L0 RS485 HMI 4.0 дюйма, 480xRGBx480, 16.7М цветов, IPS-TFT-LCD, термостат
Specification
|

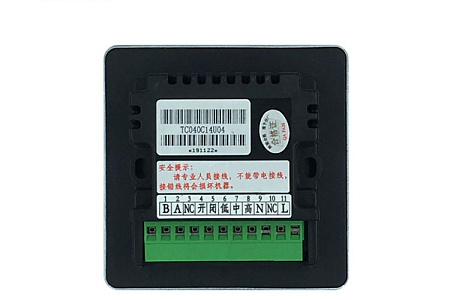

No. |
Parameter |
Description |
|---|---|---|
|
1 |
VCC |
Power input, 5V. |
|
2 |
GND |
GND |
|
3 |
P13 |
P1.3 electric relay1 valve (IO3) |
|
4 |
P11 |
P1.1 electric relay 2 low (IO1) |
|
5 |
P12 |
P1.2 electric relay 4 high (IO2) |
|
6 |
P14 |
P1.4 electric relay 3 middle (IO4) |
|
7 |
NC |
Undefined |
|
8 |
TX2/5 |
UART2 and UART5 transmit data. (TX2 and TX5, logic AND) |
|
9 |
RX2/5 |
UART2 and UART5 receive data. (RX2 and RX5 shorted) |
|
10 |
TR5 |
Output for RS485 transmit/receive switching (TR5 and UART 2 self-transmit/receive control pin, logic OR) |

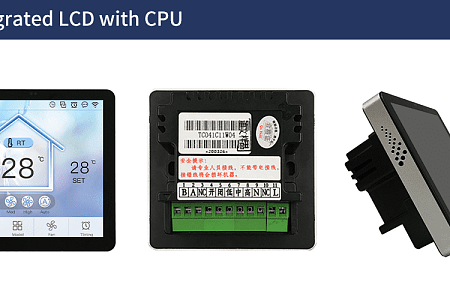

Hardware and Interface Description
|
№ |
Name |
Description |
|---|---|---|
|
1 |
T5L0 ASIC |
DWIN independently developed, mass production in 2020; patented encryption technology ensures code and data security; low power consumption, strong anti-interference capability, easily passes EMC/EMI tests with dual-sided PCB design. |
|
2 |
User interface |
8Pin_5.08mm and 2Pin_3.81mm horizontal terminal blocks for power supply, serial communication and electric relay control. Download rate(typical value): 12KByte/s. |
|
3 |
Flash |
16MBytes NOR Flash, can be used to store user UI files such as fonts, images, music, etc., with erase/write cycles >100,000 times. |
|
4 |
Speaker |
Built-in Speaker, 8Ω1W |
|
5 |
RTC |
Super-capacitor supplies power to RTC, accuracy: ±20ppm @25℃. Can maintain normal operation for 7 days after power-off. |
|
6 |
SD card slot |
Supports downloading of all files (user UI files, CFG files, underlying kernel firmware), displays download statistics on the screen, download rate: 4 Mb/s. When downloading files, the SD card needs to be formatted in FAT32 format, with a recommended allocation unit size of 4096. |
|
7 |
Wi-Fi module (Optional) |
WiFi-10 module, connect to the cloud platform to update remotely. The pads are compatible with Wi-Fi 20 module, which supports direct connection to third-party cloud platforms. |
|
8 |
PGT05 interface |
Used for reprogramming the underlying DGUS firmware. |
Display Parameters
| LCD Type | IPS process TFT display screen |
| Viewing Angle | Wide viewing angle (typical values are 85°/85°/85°/85°), high contrast, and good color reproduction |
| Resolution | 480*480 pixels (0°/90°/180°/270°) |
| Color | 262K color (18-bit 6R6G6B) |
| Active Area (A.A.) | 71.86mm (W)*70.18mm (H) |
| Backlight Mode | LED |
| Backlight Service Life | >20000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness) |
| Brightness | 250nit |
| Brightness Control | 0~100 grade (When the brightness is adjusted to 1%~30% of the maximum brightness, flickering may occur and is not recommended to use in this range) |
| Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time | |
Touch Parameters
| Type | Capacitive touch panel |
| Structure | G+G structure with surface cover of tempered glass |
| Touch Mode | Support point touch and drag. |
| Surface Hardness | ≥6H |
| Light Transmittance | >90% |
| Life | >10 000H |
Serial Interface Parameters
| Mode | RS485 | ||||
| Voltage Level |
Test Condition |
Min |
Typ. |
Max |
Unit |
|
Output 1, Iout = 1mA |
2.5 |
5.0 |
- |
V |
|
|
Output 0, Iout = -1mA |
- |
-5.0 |
-2.5 |
V |
|
|
Input 1, Iin = 1mA |
0 |
2.5 |
- |
V |
|
|
Input 0, Iin = -1mA |
- |
-2.5 |
-0.2 |
V |
|
| Baud Rate | 3150~921600bps, typical value of 115200bps. | ||||
| Data Format | N81 | ||||
| Interface Cable | 2Pin_3.81mm | ||||
Electrical Specifications
| Rated Power | <5W | ||
| Operating Voltage | 110~230V, typical value of 220V. | ||
| Operating Current | TC040C15W04 | 30mA | VCC=220V, max backlight. |
| 20mA | VCC=220V, backlight off. | ||
| TC040C15U04 | 25mA | VCC=220V, max backlight. | |
| 18mA | VCC=220V, backlight off. | ||
| Recommended power supply: AC 220V 50Hz. | |||
Operating Environment
| Operating Temperature | -20℃~70℃ (220V @ 60% RH) |
| Storage Temperature | -30℃~80℃ |
| Anti-UV | Yes |
| Conformal Coating | Yes |
| Operating Humidity | 10%~90%RH, typical value of 60% RH. |
- Степень применения [Основные параметры]
- Продукт интегрирует платформу прикладных решений
- Диагональ [Дисплей]
- 4.0"
- Разрешение [Дисплей]
- 480×800
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Защитное покрытие [Основные параметры]
- Есть
- WiFi
- Есть
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 73.98×73.98
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Структура [Сенсорные параметры]
- Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
- Сенсорный режим [Сенсорные параметры]
- Точка опоры коснитесь и перетащите
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 85%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, В [Напряжение и ток]
- 110-230 В переменного тока, typical value of 220V
- Рабочая температура [Рабочая среда]
- 20~70℃
- Температура хранения [Рабочая среда]
- -30~80℃
- Рабочая влажность [Рабочая среда]
- 10%~90% относительной влажности
- RS485 [Interface]
- Есть
- Скорость передачи данных [Интерфейс]
- 3150~921600bps, typical value of 115200bps.
- Выходное напряжение [Интерфейс]
- Output 1, Iout = 1mA min 2.5, typ 5.0V. Output 0, Iout = -1mA typ -5.0 max -2.5 V
- Входное напряжение (RXD) [Интерфейс]
- Input 1, Iin = 1mA min 0, typ 2.5V. Input 0, Iin = -1mA typ -2.5, max -0.2V
- Входной интерфейс [Интерфейс]
- RS485
- Пользовательский интерфейс [Интерфейс]
- 8Pin_5.08mm and 2Pin_3.81mm horizontal terminal blocks for power supply, serial communication and electric relay control. Download rate (typical value): 12KByte/s.
- RAM Memory [Память]
- 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
- Flash память [Память]
- 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
- SD card slot [Интерфейс]
- Да (SDHC/FAT32 Формат)
- RTC (Super-capacitor) [Интерфейс]
- Super-capacitor supplies power to RTC, accuracy: ±20ppm @25℃. Can maintain normal operation for 7 days after power-off.
- Разъем [Интерфейс]
- 2Pin_3.81mm
- Формат данных [Интерфейс]
- N81
- Номинальная мощность [Электрические характеристики]
- <5W
- Динамик [Интерфейс]
- Built-in Speaker, 8Ω1W
- ASIC T5L [Информация об ASIC]
- T5L0
- T5L0 ASIC [Информация об ASIC]
- DWIN independently developed, mass production in 2020; patented encryption technology ensures code and data security; low power consumption, strong anti-interference capability, easily passes EMC/EMI tests with dual-sided PCB design.
- Тест на старение [Рабочая среда]
- None
- Datasheet [Datasheet]
- ЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2024-08-06
- Гарантия
- 1 год
- Страна бренда
- Китай
