DWIN

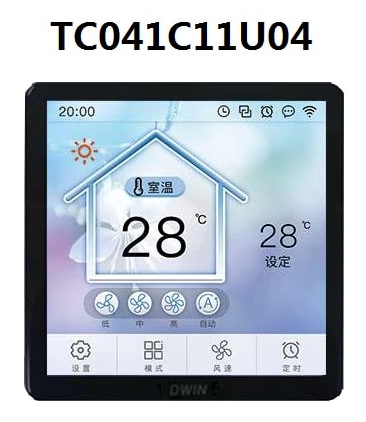

Артикул: TC041C11U04

Описание товара:

TC041C11U04

ASIC RS485 4.1 дюйма, 720xRGBx720, 16.7М цветов, IPS-TFT-LCD, термостат

  • Со встроенным динамиком, датчиком температуры и Wi-Fi (опция, в данной модели не предусмотрено), поддержка дистанционного управления.
  • Интерфейс RS485, соединительная клемма с шагом 5.08 мм.
  • Широкий угол обзора IPS: 85/85/85/85 (L/R /U /D), Лучший обзор: симметричный.
  • Удобная настенная установка.
  • Двойная система разработки: DGUS II/ TA (набор инструкций).
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.

Другие варианты товара:
Характеристики:
Степень применения
Продукт интегрирует платформу прикладных решений
3D-данные
Диагональ
4.1"
Разрешение
Срок жизни
≥ 10 000ч
Защитное покрытие
Нет
WiFi
Периферия
TC041C11U04 Динамик, датчик температуры / TC041C11W04 Динамик, датчик температуры, WIFI
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

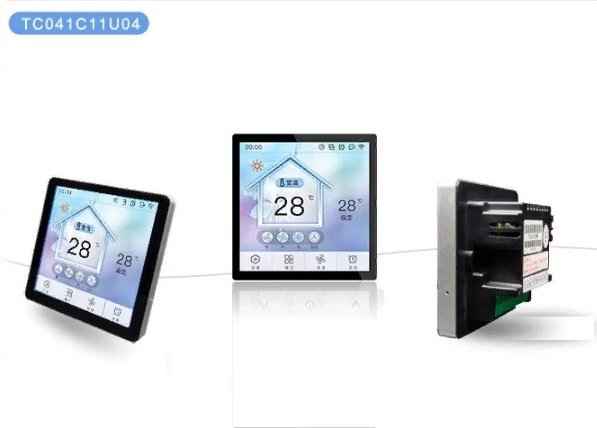

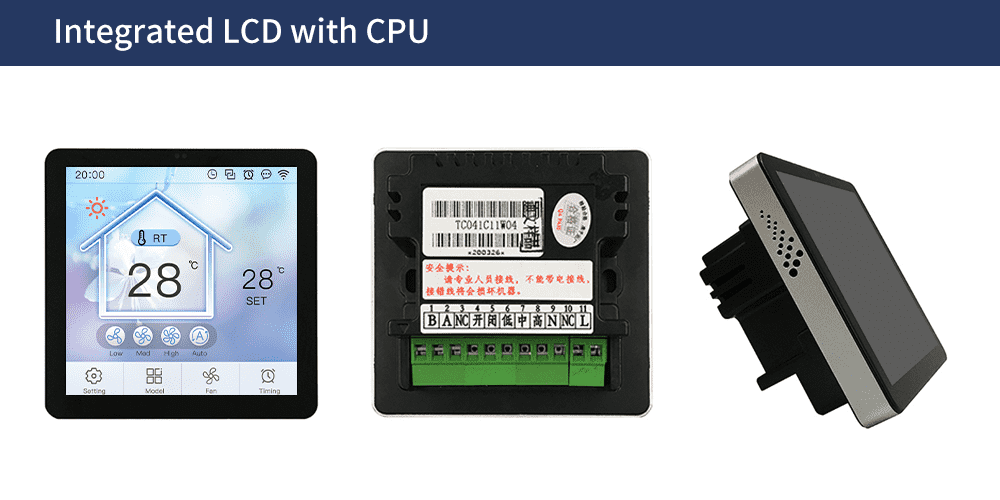

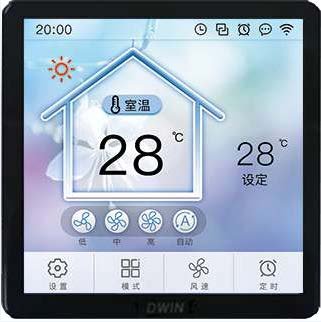

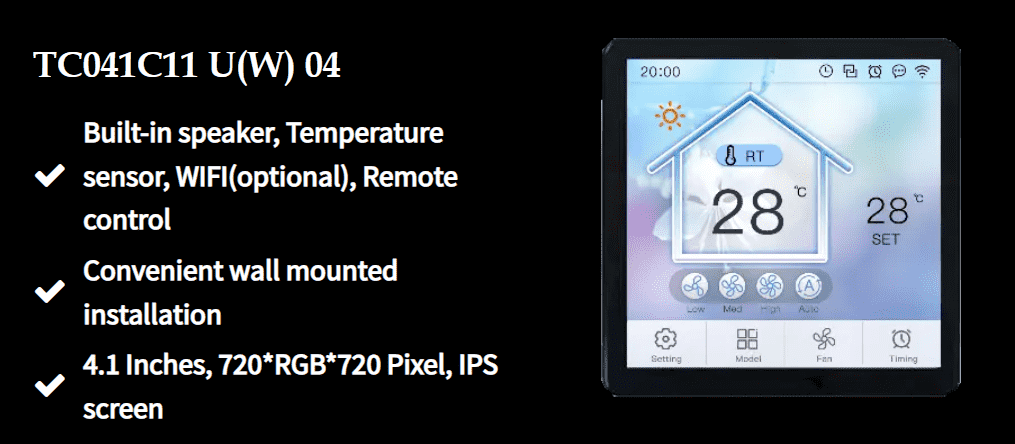

DWIN T5L1 RS485 HMI 4.1" IOT IPS-Smart-LCD термостат
TC041C11 U(W) 04

ASIC T5L1 RS485 HMI 4.1 дюйма, 720xRGBx720, 16.7М цветов, IPS-TFT-LCD, термостат

Application


55 (2)55 (1)


Характеристики

Основные параметры
Степень применения Продукт интегрирует платформу прикладных решений
Защитное покрытие Нет
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 4.1"
Разрешение 720×720 Другие товары
Срок жизни ≥ 10 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 73.98×73.98
Подсветка LED
Пользовательский интерфейс и периферия
Периферия TC041C11U04 Динамик, датчик температуры / TC041C11W04 Динамик, датчик температуры, WIFI
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Точка опоры коснитесь и перетащите
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 85-264 В переменного тока
Рабочая среда
Рабочая температура 0~50℃
Температура хранения -30~70℃
Рабочая влажность 10%~90%относительной влажности
Тест на старение None
Interface
RS485 Есть
Интерфейс
Скорость передачи данных Стандарт TA: 7841 ~ 115200 бит/с
Выходное напряжение Выход 1: Iвых = 1 мА; 3.0~3.2В. Выход 0: Iвых = -1 мА; 0,1~ 0.2В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.0~5.0В. Вход 0: Iin = -1 мА, -0.7~1.3В
Входной интерфейс RS485
Пользовательский интерфейс RS485
SD card slot Да (SDHC/FAT32 Формат)

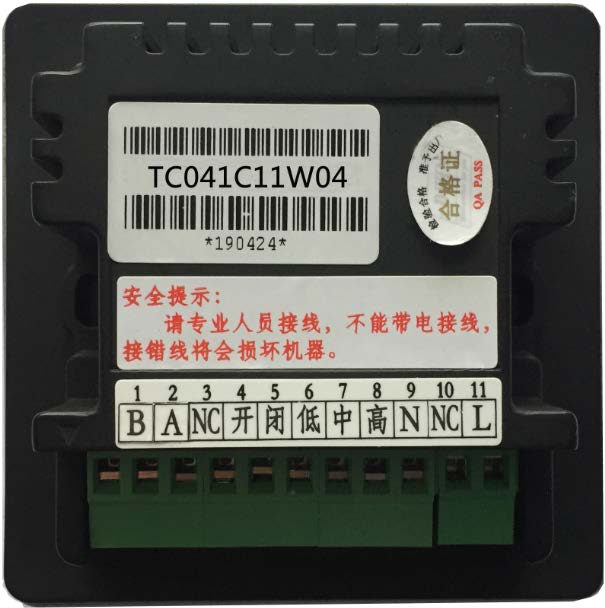

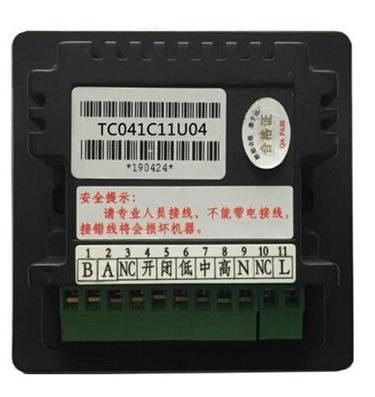

Разъем соединительная клемма с шагом 5,08 мм
Динамик TC041C11W04, Датчик температуры, WI-Fi
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory 512 Кбайт, данные сохраняются при отключении питания
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией Dwin. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз.
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2021-08-20
Datasheet
Размеры
Размеры (ШxВxГ), мм 88.0×88.0×42.8
Вес и габариты
Вес (грамм) 205
Прочие
WiFi Есть Другие товары
Гарантия 1 год
Страна бренда Китай
Артикул TC041C11U04
WiFi Нет
В наличии в России Да

Такого товара не существует

Файлы

TC041С11-720720-WKQ_JG3D_ASM.stp 3D-данные , 11.55 МБ
TC041C11U04.pdf Datasheet , 500.72 КБ
TC041C11W04.pdf Datasheet , 501.13 КБ
