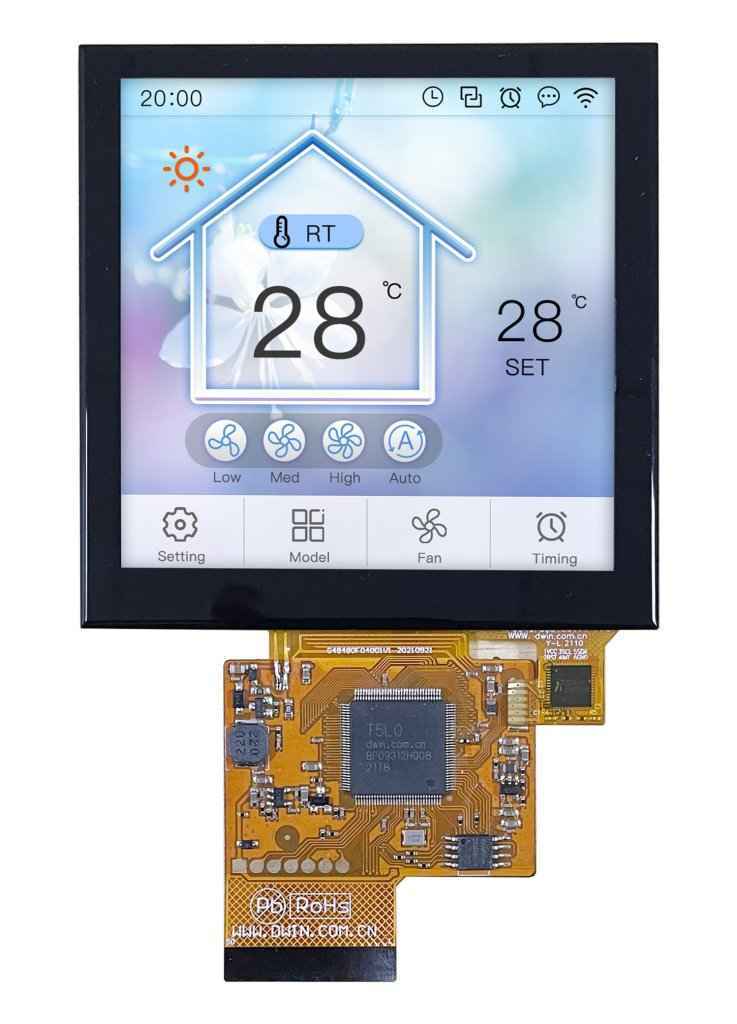

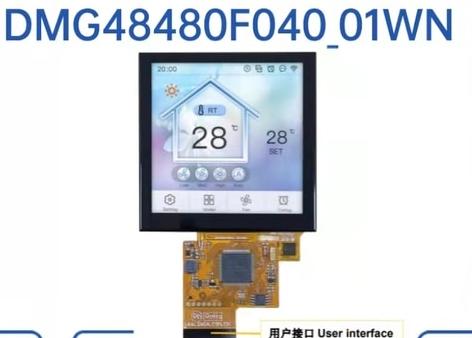

DMG48480F040_01W DWIN T5L0 UART HMI 4.0" ультратонкий IPS ЖК-дисплей COF серии

DMG48480F040_01W DWIN T5L0 UART HMI 4.0" ультратонкий IPS ЖК-дисплей COF серии

Описание товара:

DMG48480F040_01W

ASIC T5L0 IPS-TFT-LCD 4 дюйма, разрешение 480*480 пикселей, 262К цветов, широкий угол обзора. 2.5D полный процесс ламинирования, красивый продукт и надежная структура. Дополнительный внешний вид TP в черном, белом и интегрированном черном цветах. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся гибкой, легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. На основе T5L0, работает система DGUS II

4 дюйма, разрешение 480*480 пикселей, 262 Тыс. цветов, IPS-TFT-LCD, широкий угол обзора.

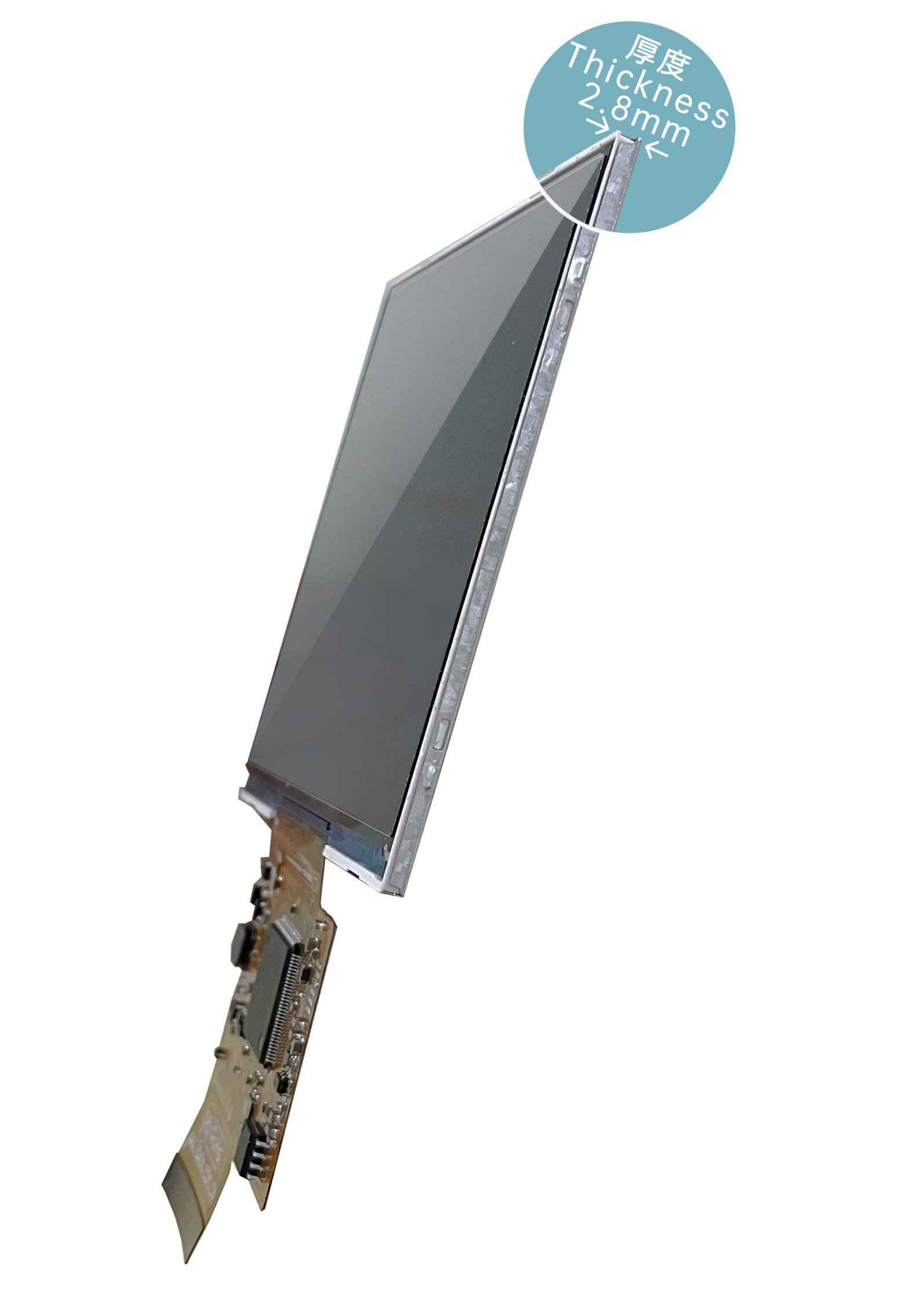

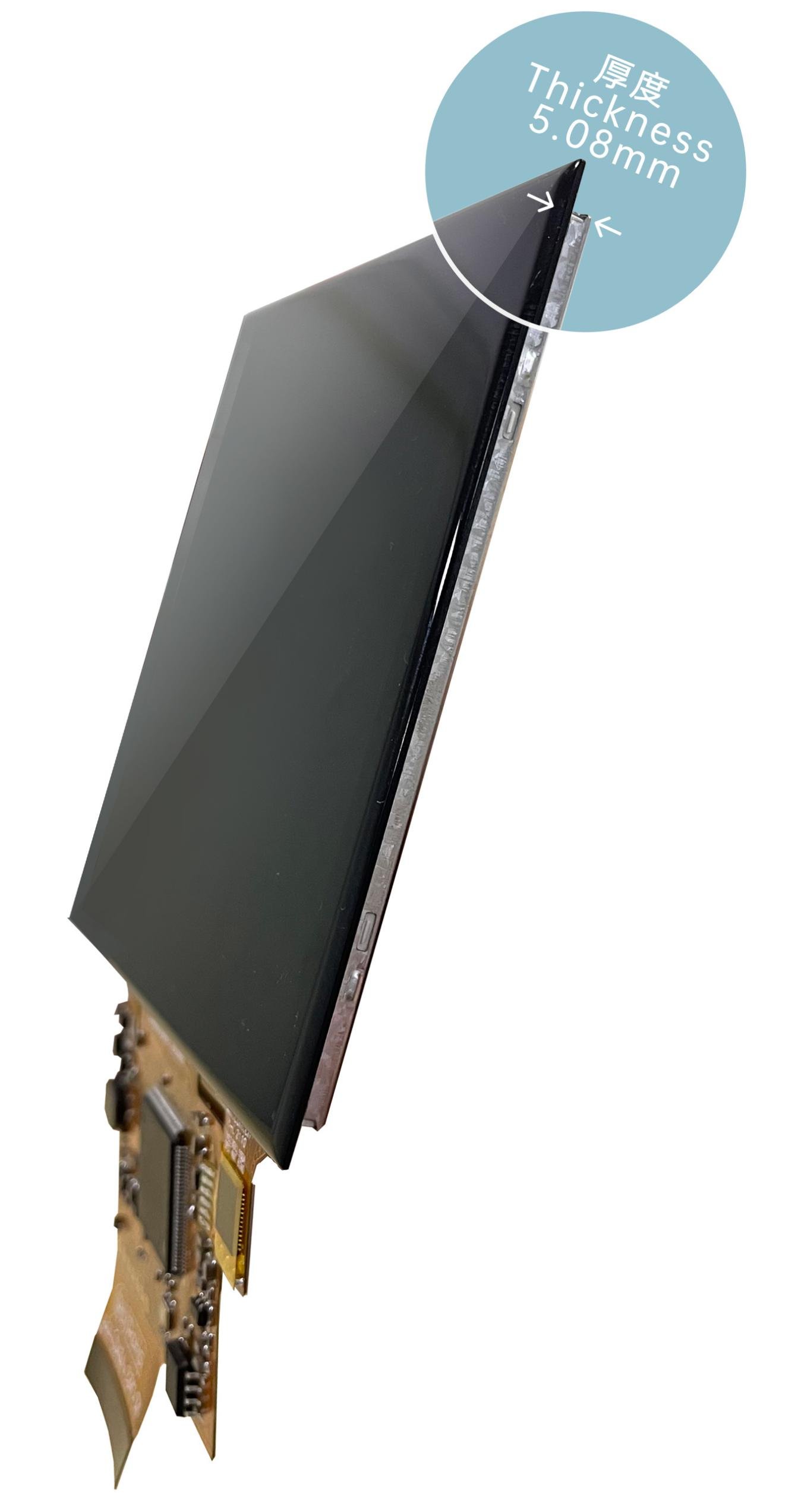

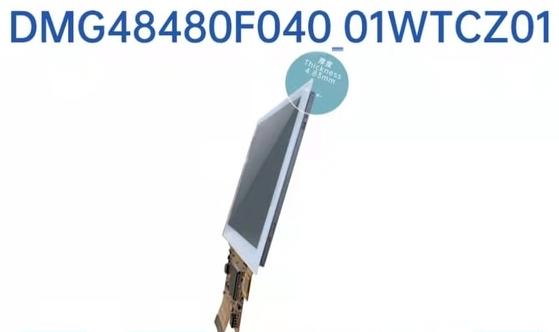

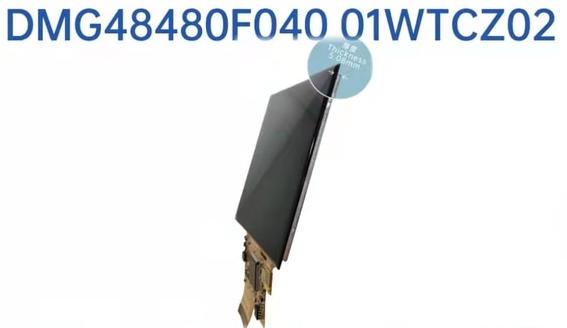

Интеллектуальный ЖК-дисплей с/без TP, толщина изделия всего 2.8 мм.

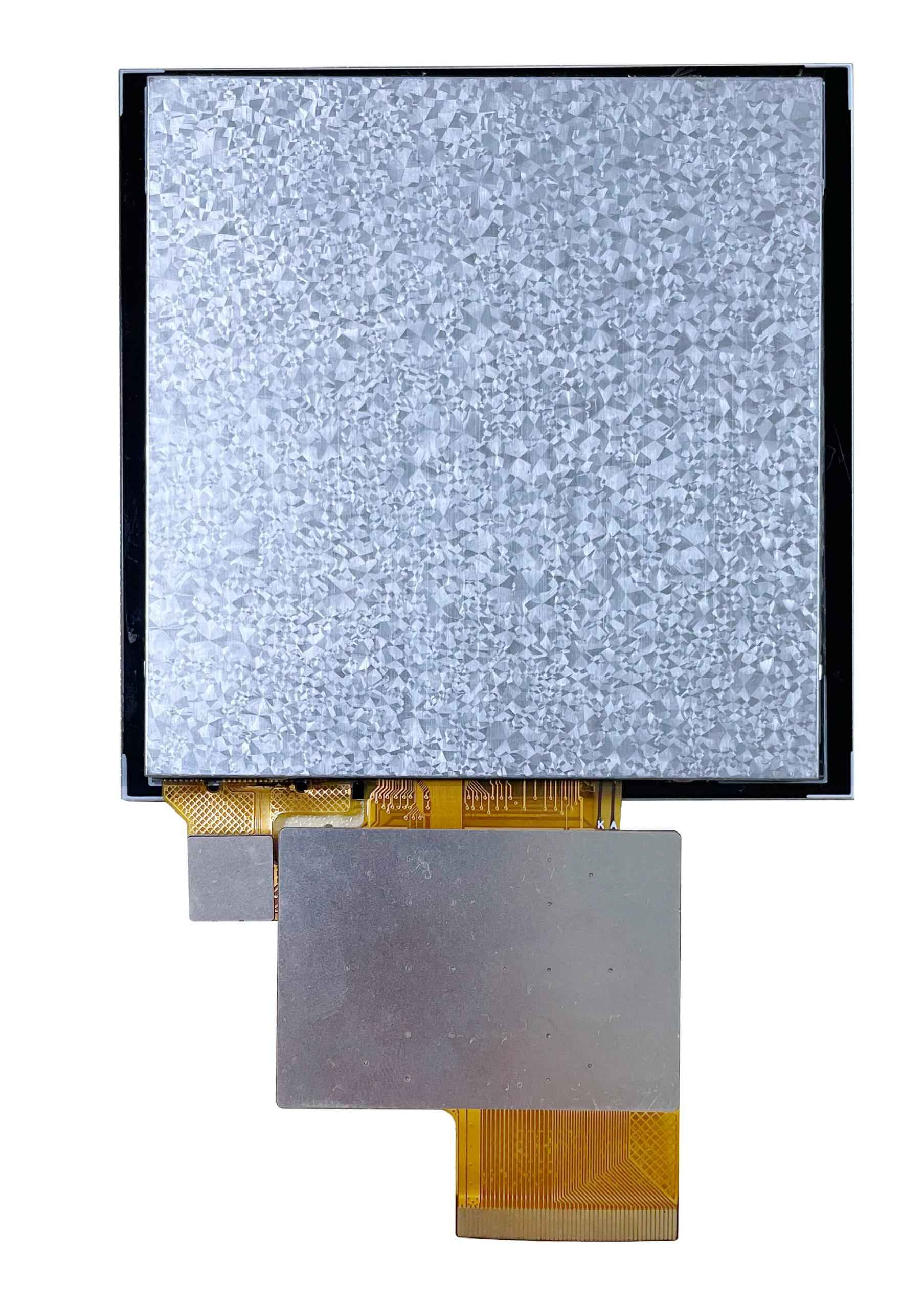

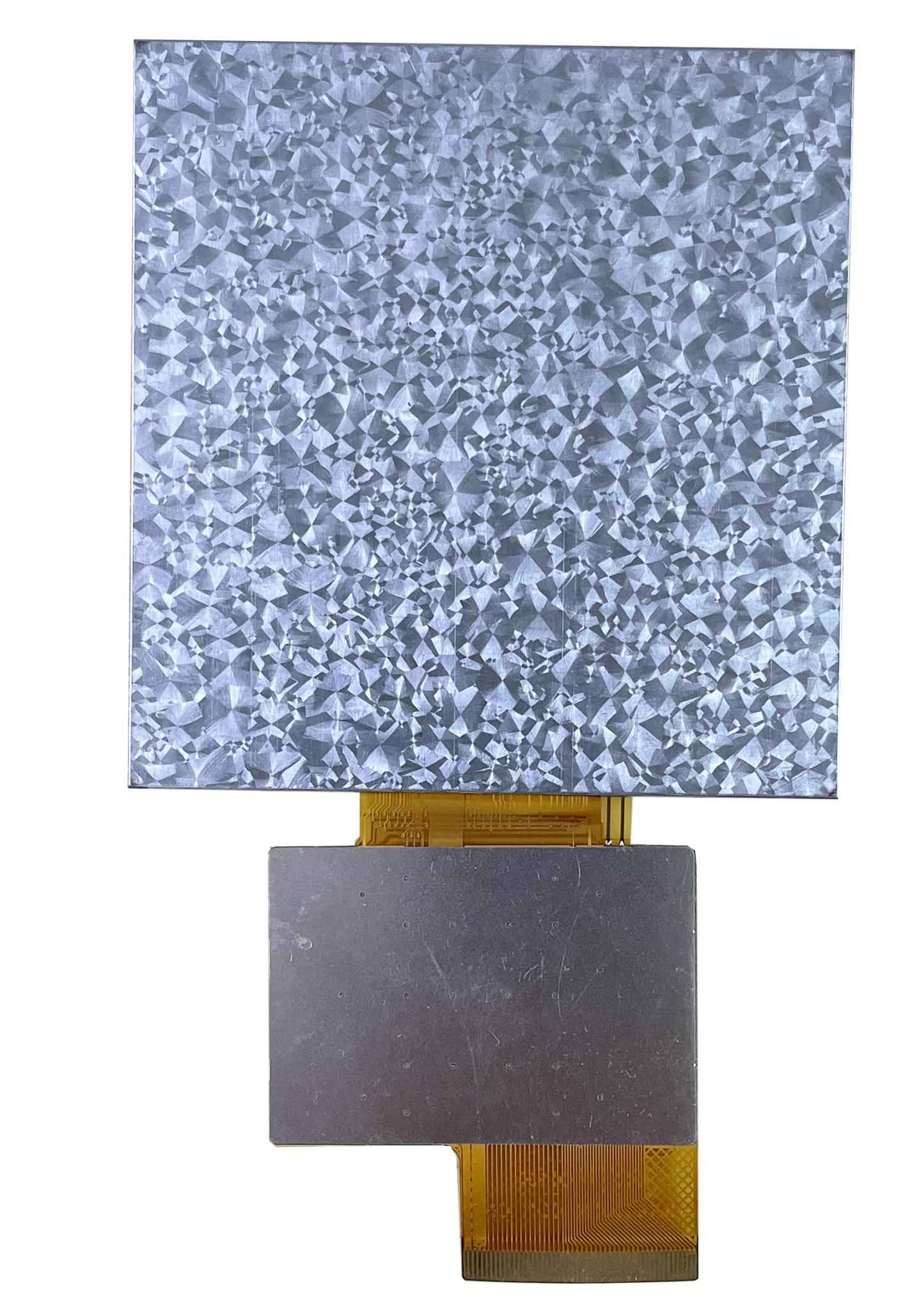

Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства.
50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для упрощения вторичной разработки.

Описание товара

DWIN T5L0 UART HMI 4.0" ультратонкий IPS-TFT ЖК-дисплей
DMG48480F040_01W

ASIC T5L0 IPS-TFT-LCD 4 дюйма, разрешение 480*480 пикселей, 262К цветов, широкий угол обзора. 2.5D полный процесс ламинирования, красивый продукт и надежная структура. Дополнительный внешний вид TP в черном, белом и интегрированном черном цветах. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся гибкой, легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. На основе T5L0, работает система DGUS II

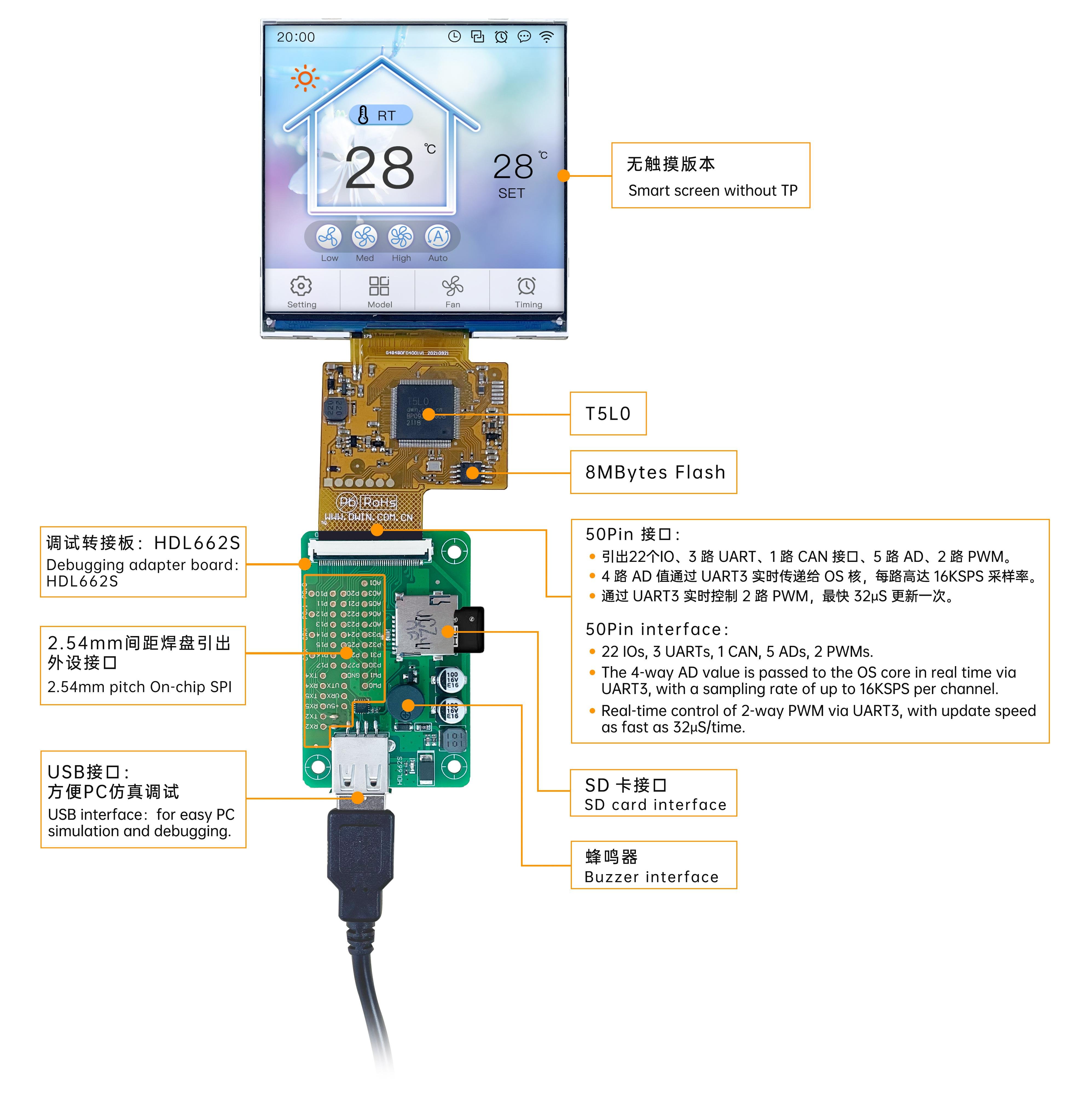

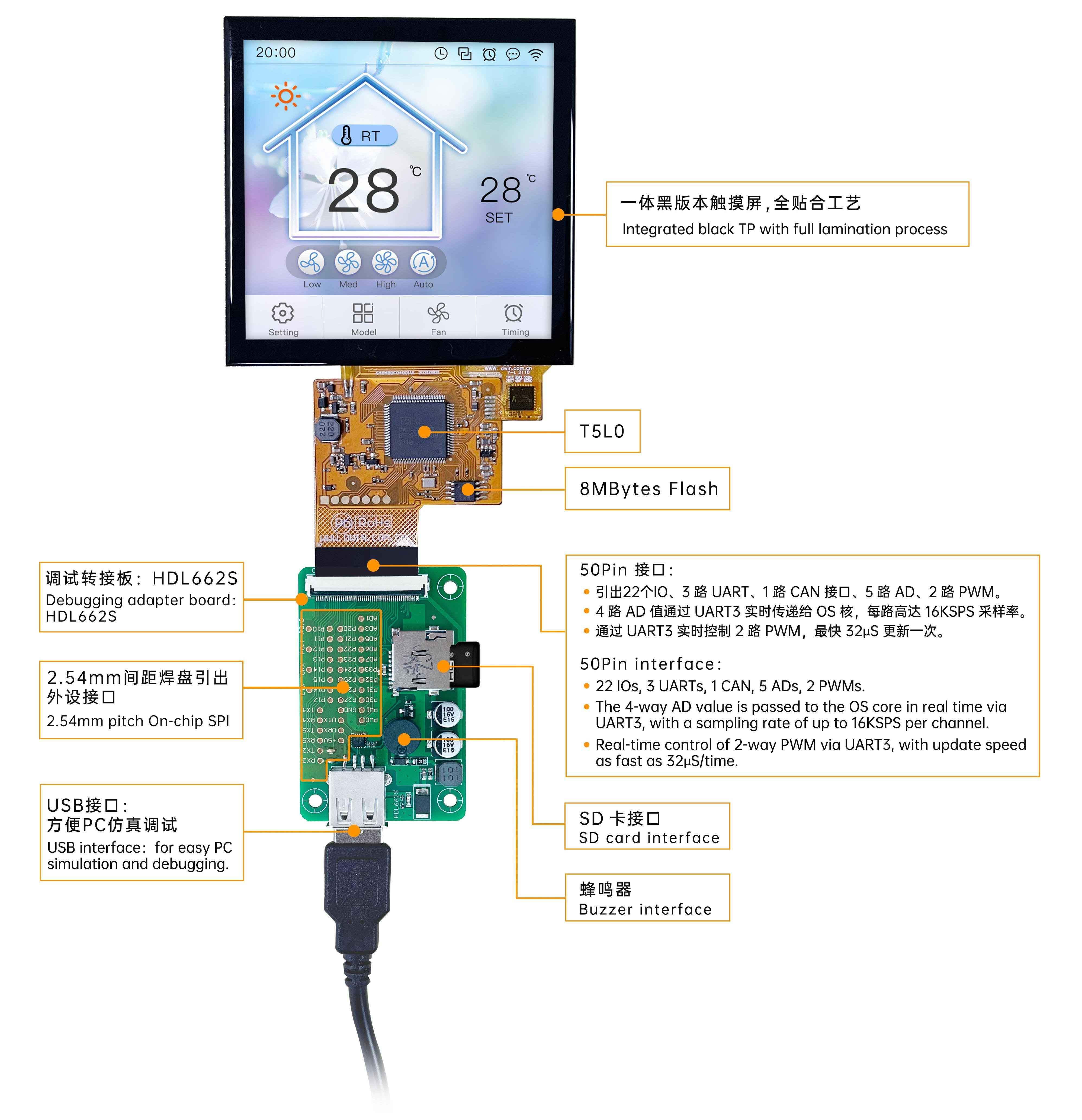

Внешний интерфейс

Таблица контактов внешнего интерфейса
Pin	Определение	I/O	Функциональное описание
1	5V	I	Power supply, DC3.6-5.5V
2	5V	I	Power supply, DC3.6-5.5V
3	GND	GND	GND
4	GND	GND
5	GND	GND
6	AD7	I	5 входных АЦП. разрешение 12 бит при питании 3.3 В. Входное напряжение 0-3.3В. За исключением D6, остальные данные отправляются в ядро ОС через UART3 в режиме реального времени с частотой дискретизации 16 кГц. AD1 и AD5 могут использоваться параллельно, а AD3 и AD7 могут использоваться параллельно, что равно двум AD с частотой дискретизации 32 кГц. AD1, AD3, AD5, AD7 могут использоваться параллельно, что равно AD с дискретизацией 64 кГц; данные суммируются 1024 раза, а затем делятся на 64, чтобы получить значение AD с частотой 64 Гц 16 бит путем передискретизации.
7	AD6	I
8	AD5	I
9	AD3	I
10	AD2	I
11	3.3	O	Выход 3.3В, максимальная нагрузка 150 мА.
12	SPK	O	Внешний МОП-транзистор для управления зуммером или динамиком. Внешний резистор 10 Ком должен быть опущен на землю, чтобы обеспечить низкий уровень включения питания.
13	SD_CD	I/O	Интерфейс SD/SDHC, SD_CK подключает конденсатор 22pF к GND рядом с интерфейсом SD-карты.
14	SD_CK	O
15	SD_D3	I/O
16	SD_D2	I/O
17	SD_D1	I/O
18	SD_D0	I/O
19	PWM0	O	2 16-битных ШИМ-выхода. Внешний резистор 10 Ком должен быть опущен на землю, чтобы обеспечить низкий уровень включения питания. Ядром ОС можно управлять в режиме реального времени с помощью UART3.
20	PWM1	O
21	P3.3	I/O	При использовании RX8130 или SD2058 I2C RTC для подключения к обоим iOS, SCL должен быть подключен к P3.2, а SDA - к P3.3 параллельно с подтягиванием резистора 10 Ком до 3.3В.
22	P3.2	I/O
23	P3.1/EX1	I/O	Он может использоваться в качестве внешнего входа прерывания 1 одновременно и поддерживает как режимы прерывания низкого уровня напряжения, так и режимы прерывания по задней кромке.
24	P3.0/EX0	I/O	Он может использоваться в качестве внешнего входа прерывания 0 одновременно и поддерживает как режимы прерывания низкого уровня напряжения, так и режимы прерывания по задней кромке
25	P2.7	I/O	IO interface
26	P2.6	I/O	IO interface
27	P2.5	I/O	IO interface
28	P2.4	I/O	IO interface
29	P2.3	I/O	IO interface
30	P2.2	I/O	IO interface
31	P2.1	I/O	IO interface
32	P2.0	I/O	IO interface
33	P1.7	I/O	IO interface
34	P1.6	I/O	IO interface
35	P1.5	I/O	IO interface
36	P1.4	I/O	IO interface
37	P1.3	I/O	IO interface
38	P1.2	I/O	IO interface
39	P1.1	I/O	IO interface
40	P1.0	I/O	IO interface
41	UART4_TXD	O	UART4
42	UART4_RXD	I	UART4
43	UART5_TXD	O	UART5
44	UART5_RXD	I	UART5
45	P0.0	I/O	IO interface
46	P0.1	I/O	IO interface
47	CAN_TX	O	CAN interface
48	CAN_RX	I	CAN interface
49	UART2_TXD	O	UART2 (UART0 serial port of OS core)
50	UART2_RXD	I	UART2 (UART0 serial port of OS core)

Application

Характеристики

Основные параметры
Степень применения	Ультратонкая COF-структура
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	4.0"
Разрешение	480×480
Срок жизни	≥ 10 000ч
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 230 нит / WTCZ01:230нит / WTCZ02:65нит / WN: 260 нит
Угол обзора（V.A.)	Широкий угол обзора, типичное значение 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.)	71.86×70.18
Подсветка	LED
Яркость	230 nit
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	4.5~5.5В, тип. 5В
Рабочий ток	VCC= 5В, максимальная подсветка 245 мА. VCC=5В, подсветка выключена 75 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~85℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Contact discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation
Интерфейс
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 0~3.3В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: TTL. UART4: TTL (доступно только после настройки ОС). UART5: TTL (доступно только после настройки ОС)
Пользовательский интерфейс	50Pin_0.5mm FPC
USB	USB-питание	Другие товары
Интерфейс	UART2: TTL. UART4: TTL (Доступно только после настройки ОС). UART5: TTL (Доступно только после настройки ОС)
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Память
Flash память	8 Мб NOR Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L0
T5L0 ASIC	T5L0 ASIC — это маломощная, экономичная, высокоинтегрированная однокристальная двухъядерная ASIC с графическим интерфейсом и приложением, разработанная DWIN Technology для небольших ЖК-дисплеев и серийно выпускаемая в 2020 году
Datasheet
Datasheet	Загрузить / Загрузить
Версия Datasheet	2021-11-17
Datasheet
Размеры

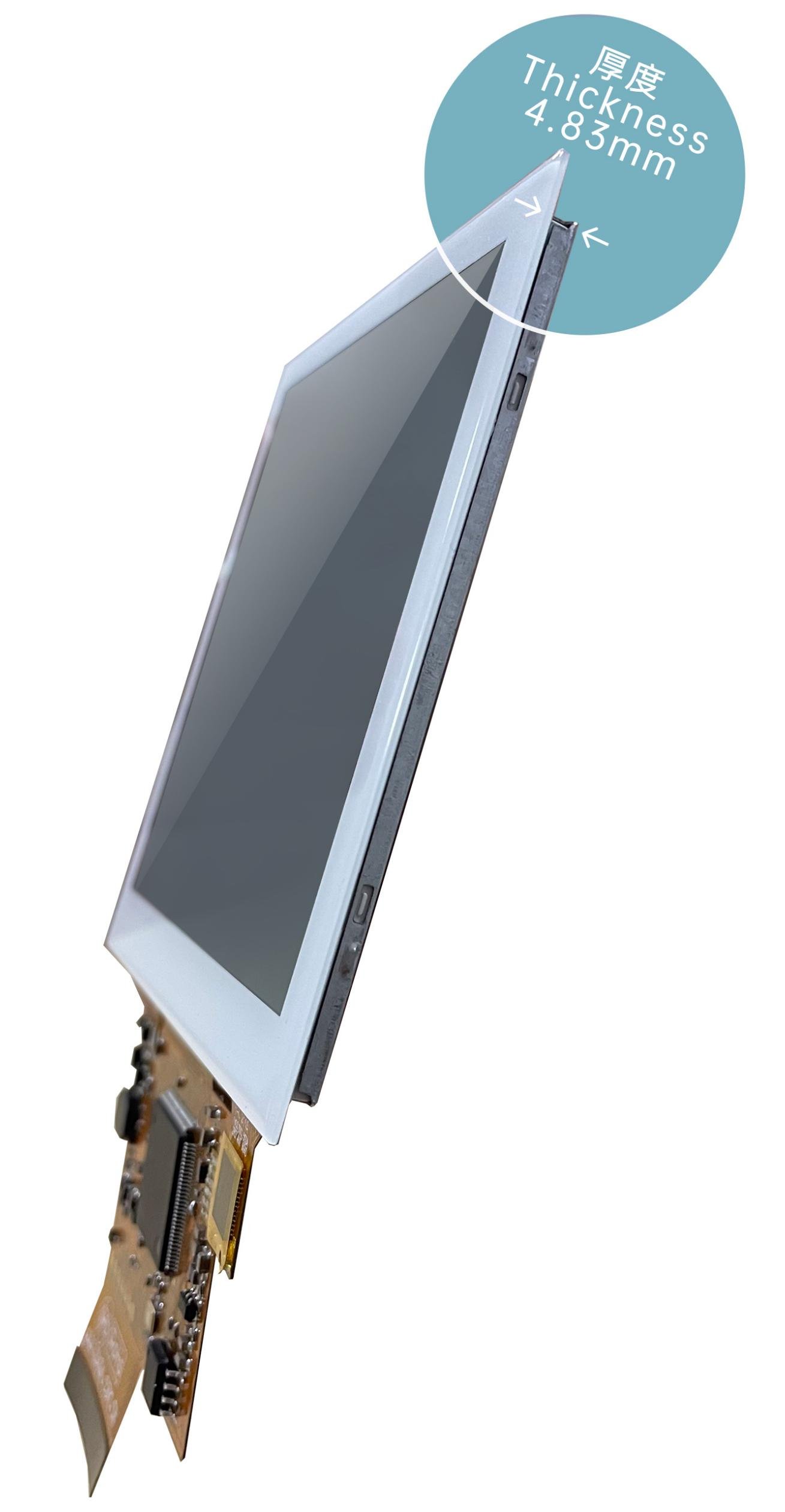

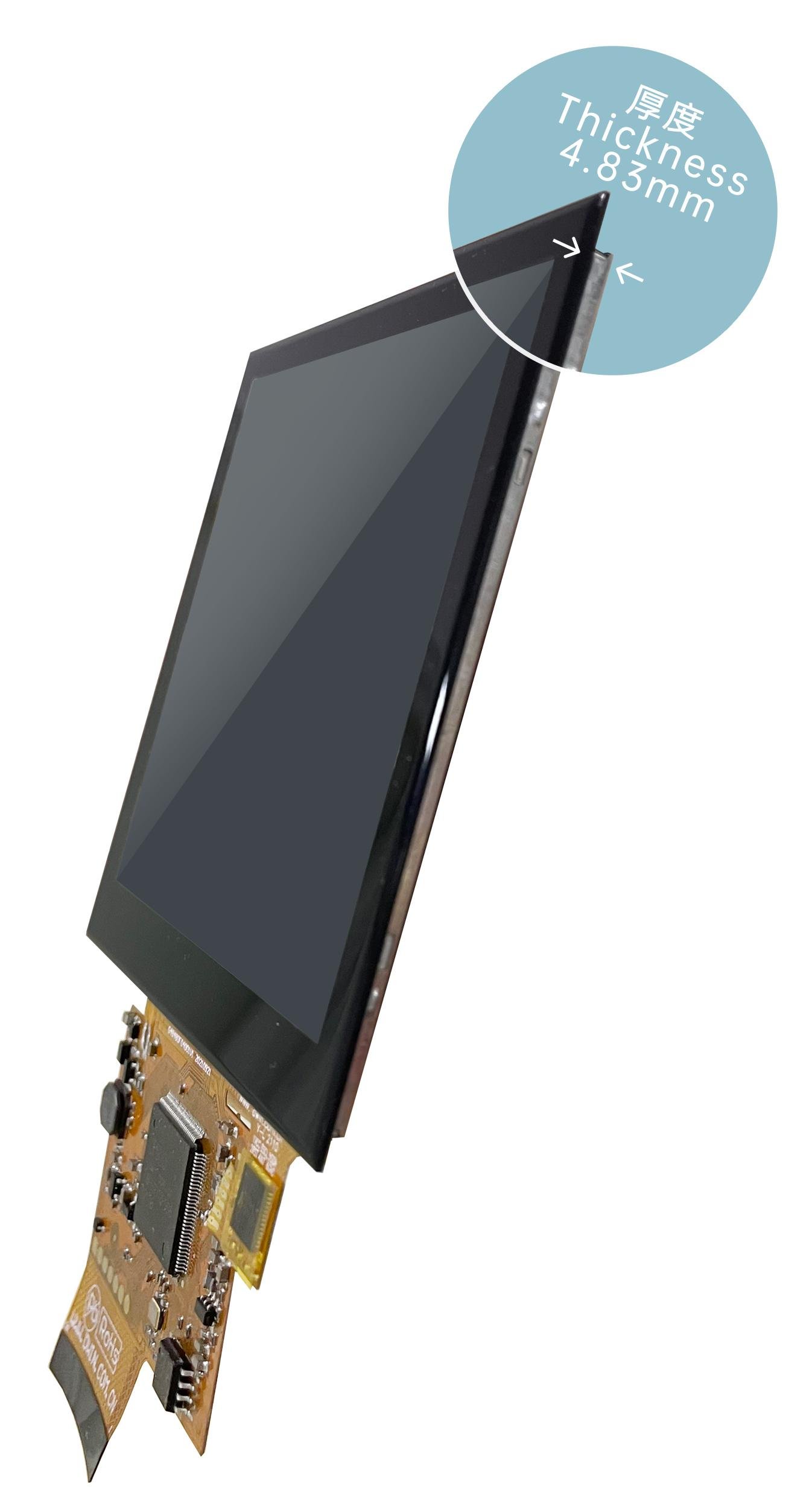

Размеры (ШxВxГ), мм	84.0×84.0×4.83
Вес и габариты
Вес (грамм)	60
Прочие
Наличие в России	Да
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG48480F040_01WTC
