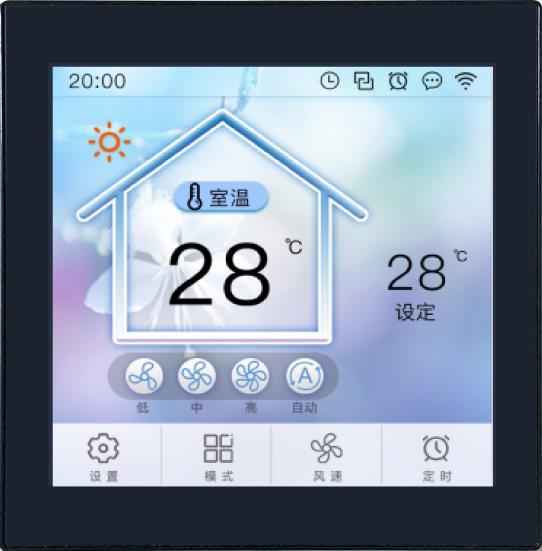

TC040C17U00(W00/W00Z01/W00Z02/W00Z06) DWIN T5L0 UART 4" проводной контроллер IOT Smart Home с сенсорным экраном и Wi-Fi (опционально)
3 820.27 ₽
WiFi
-
Нет
-
WiFi 10
-
WiFi 20
-
Tuya WBR3 WiFi
-
WiFi 10 + ILITEK touch IC
-
-
- TC040C17U00(W00/W00Z01/W00Z02/W00Z06) DWIN T5L0 UART 4" проводной контроллер IOT Smart Home с сенсорным экраном и Wi-Fi (опционально).
- Основан на T5L0, работает под управлением системы DGUS II, ультратонкий проводной контроллер.

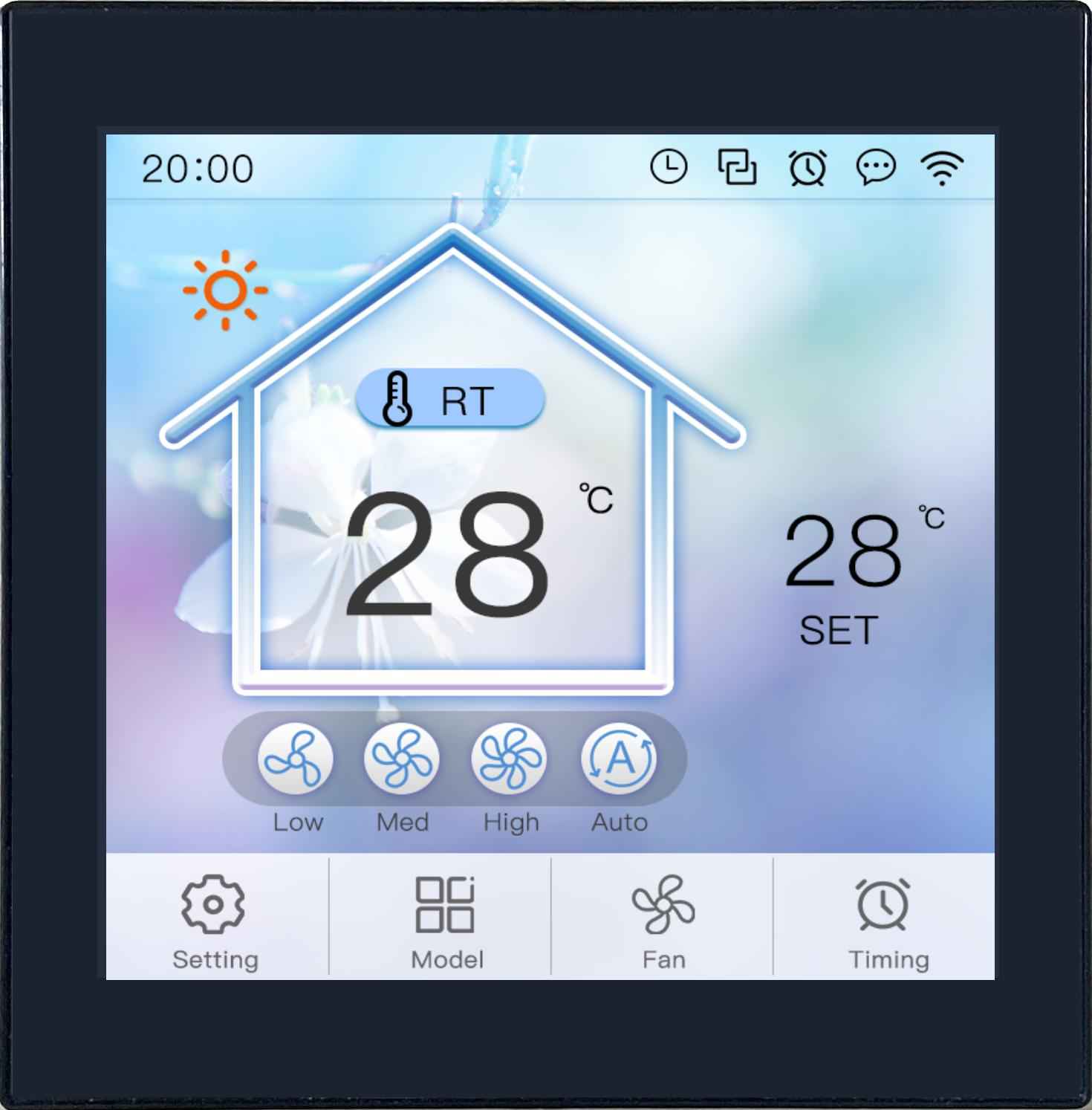

- 4.0-дюймовый, разрешение 480*480 пикселей, 262 тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
- Емкостный сенсорный экран со связью OCA.
- Со встроенным динамиком, RTC и модулем WIFI 10 (опционально), поддержкой дистанционного управления.
- С конформным покрытием.
- Поддержка инфракрасного приема, отображения температуры и влажности в режиме реального времени, функции обнаружения приближения, расширяемого автономного голоса, улучшения сигнала WIFI.

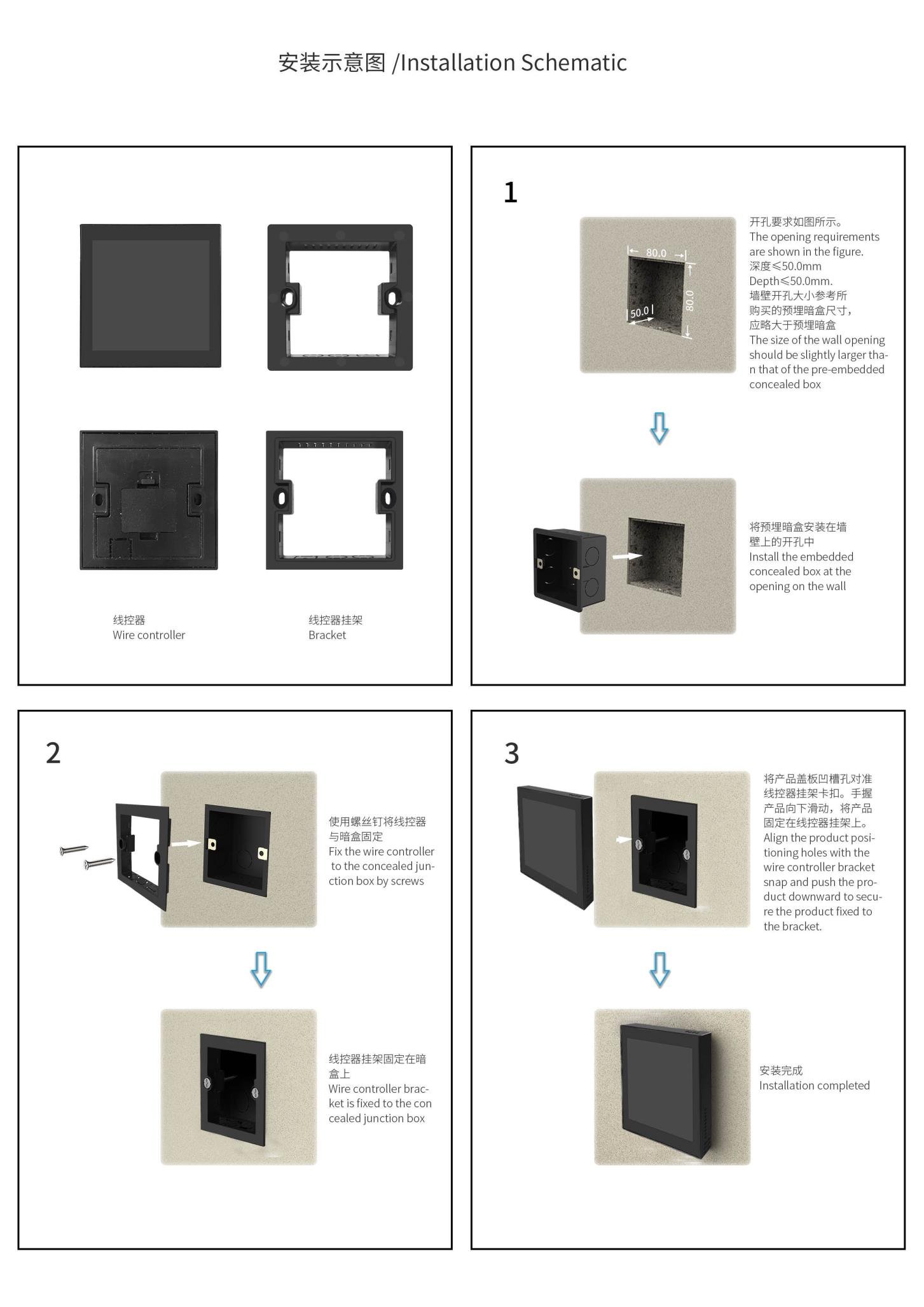

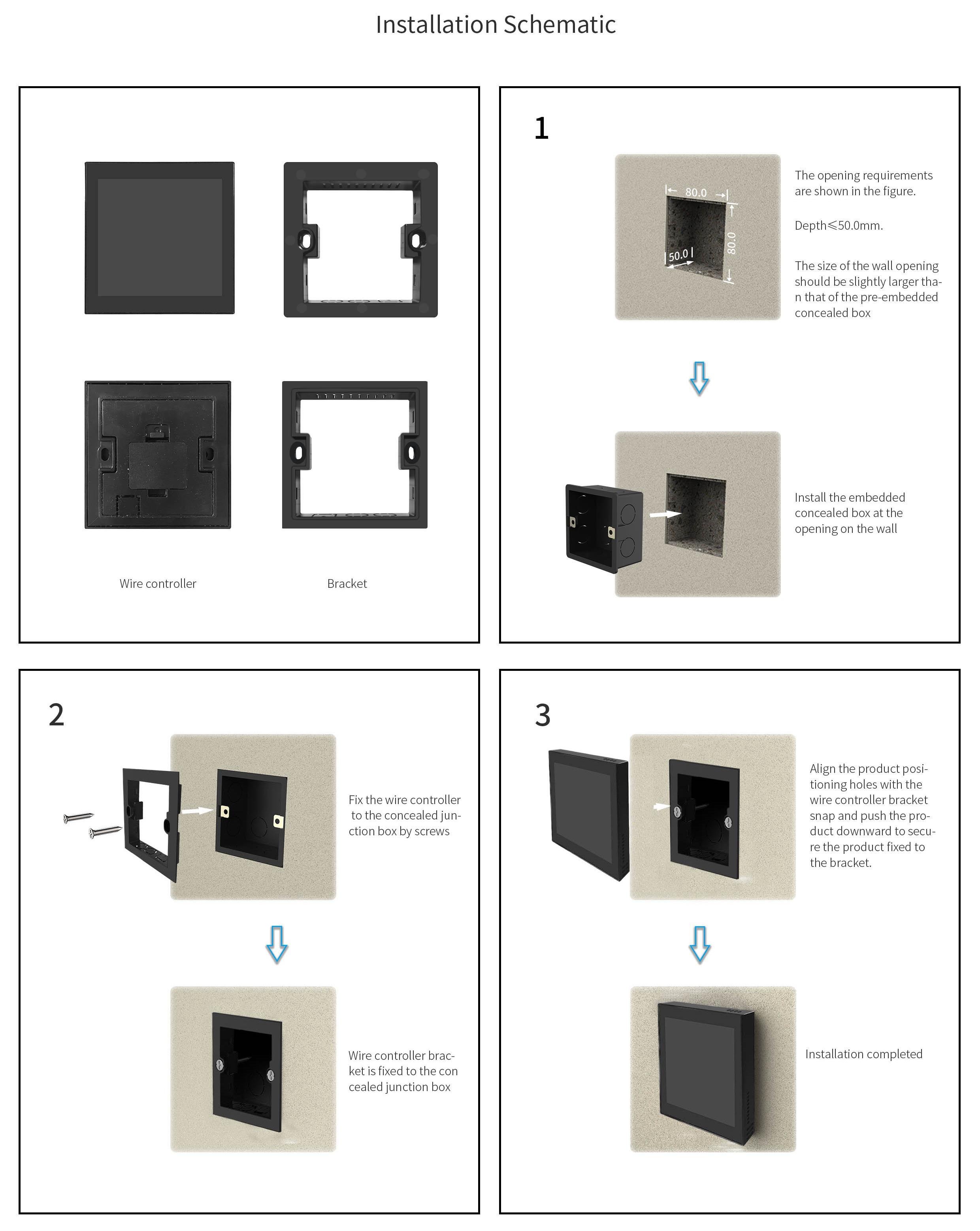

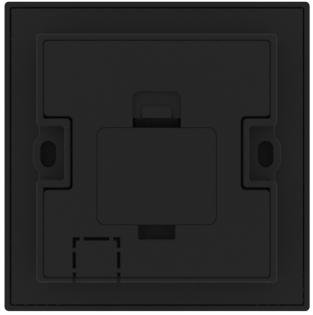

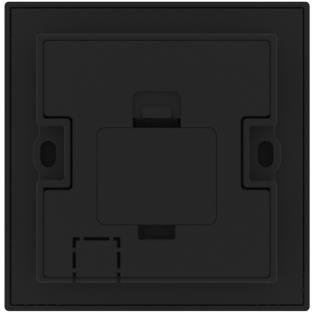

- Удобная установка на стену.
- Двойная система разработки: DGUS II/ TA (набор инструкций).
- С двухъядерным графическим интерфейсом и операционной системой, графическим интерфейсом с богатым набором элементов управления. Ядро DWIN OS открыто для повторной разработки пользователем с помощью языка DWIN OS или KEIL C51.
DWIN T5L0 UART 4" проводной контроллер IOT Smart Home с сенсорным экраном и Wi-Fi (опционально)
TC040C17U00(W00/W00Z01/W00Z02/W00Z06)

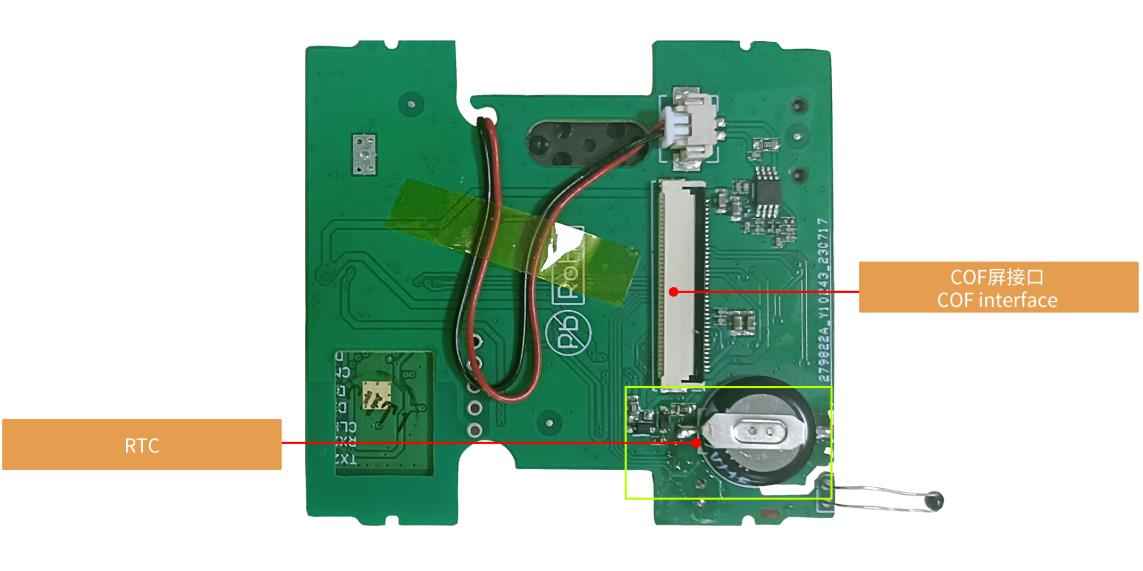

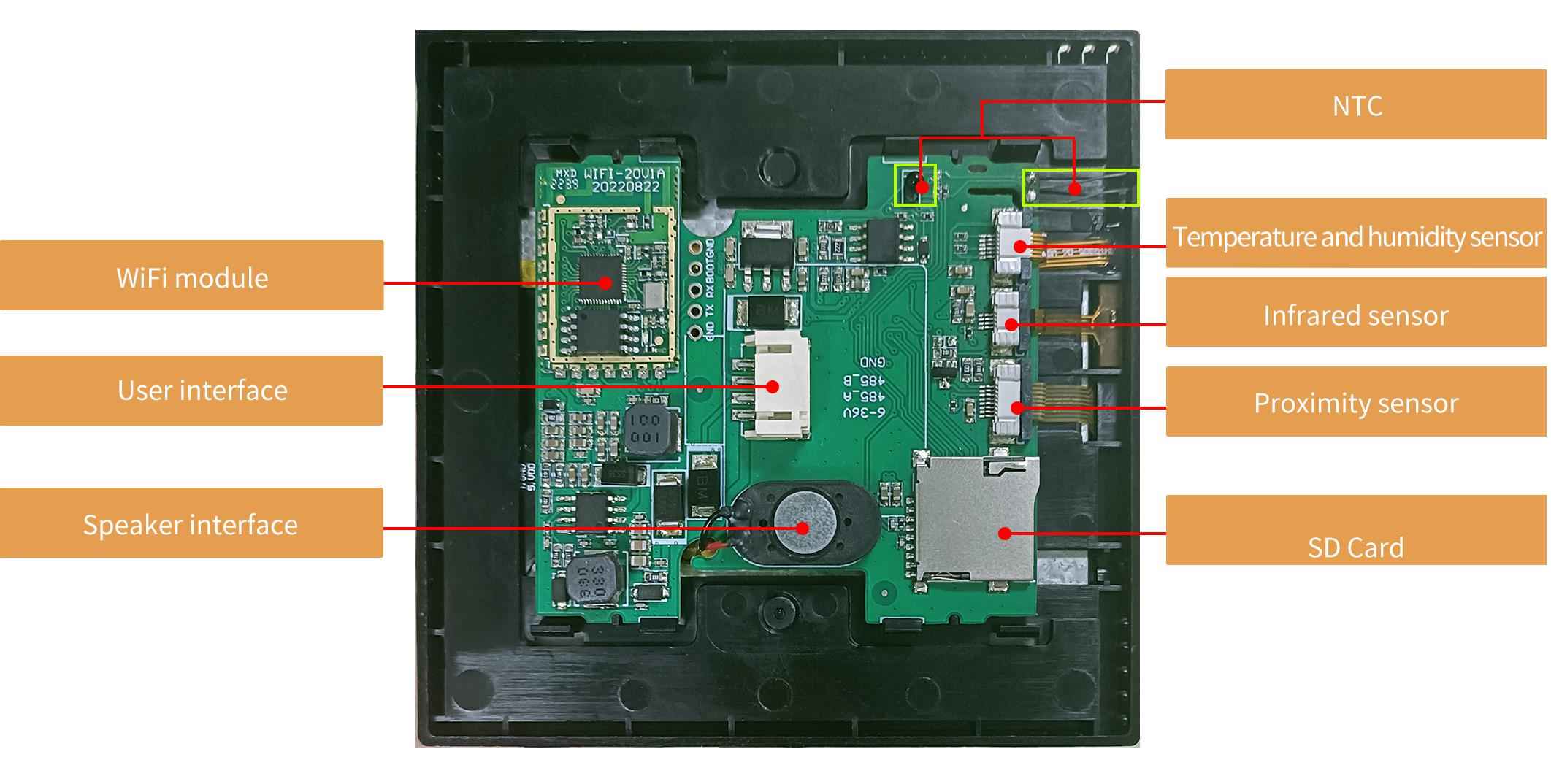

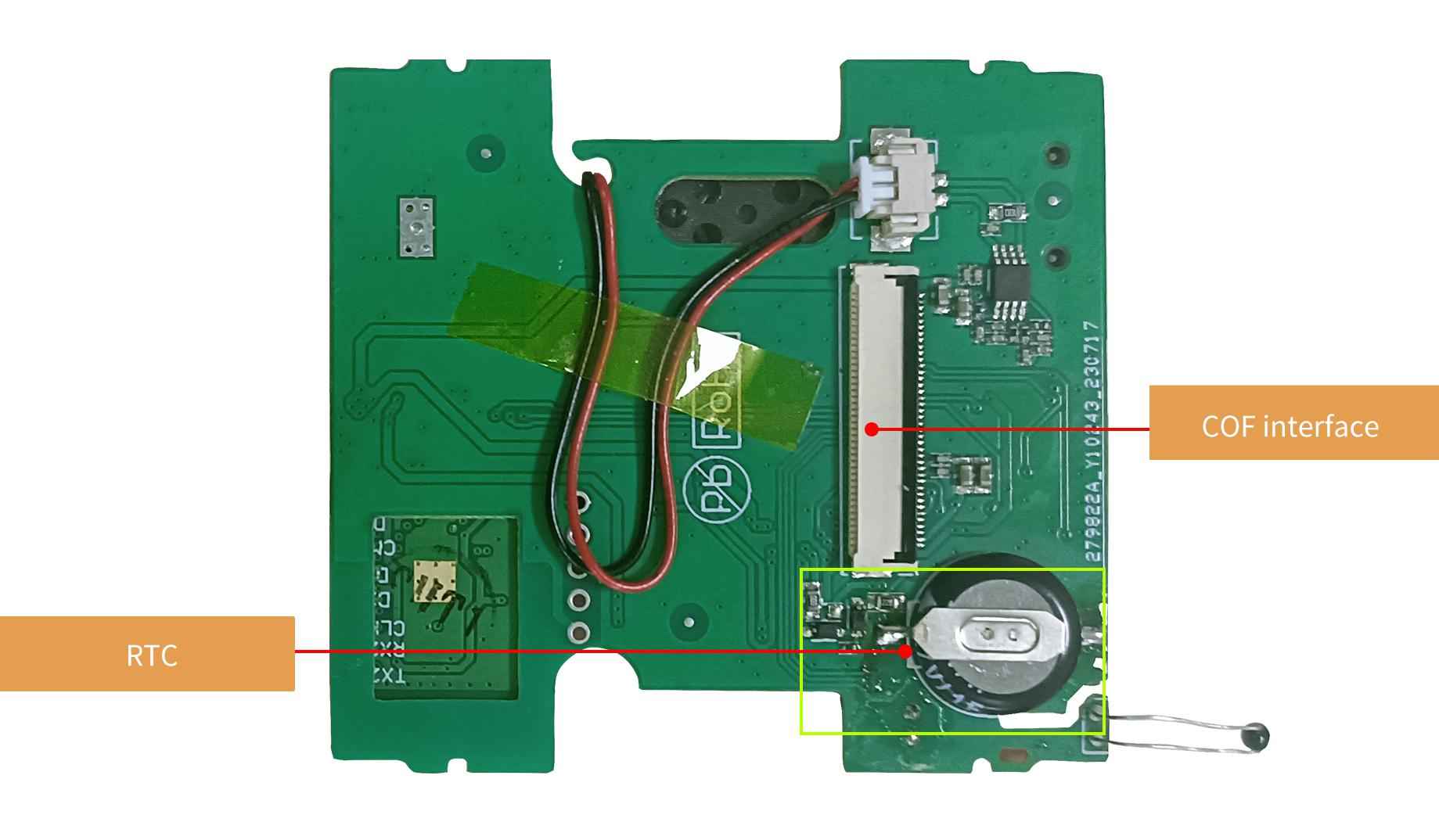

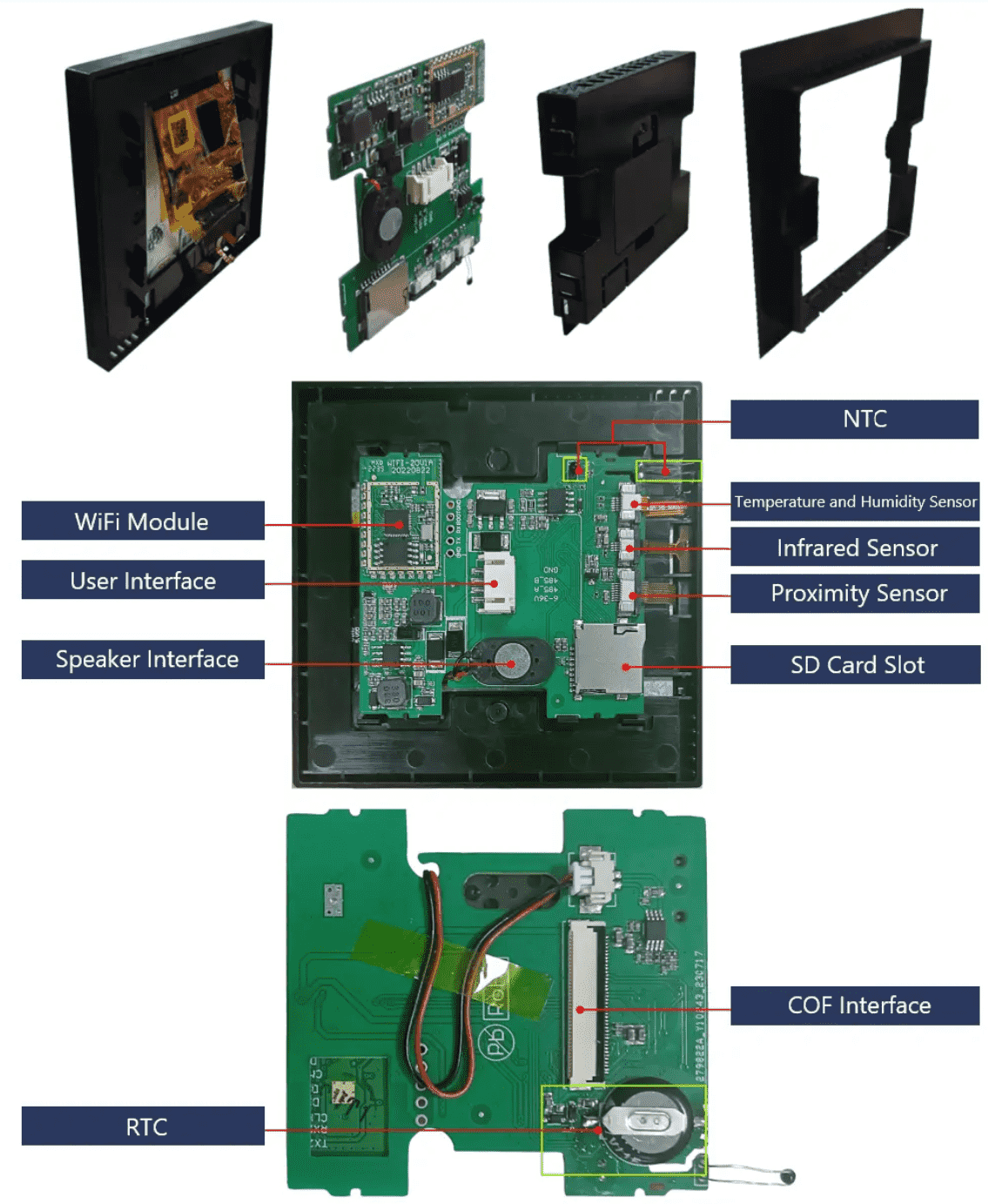

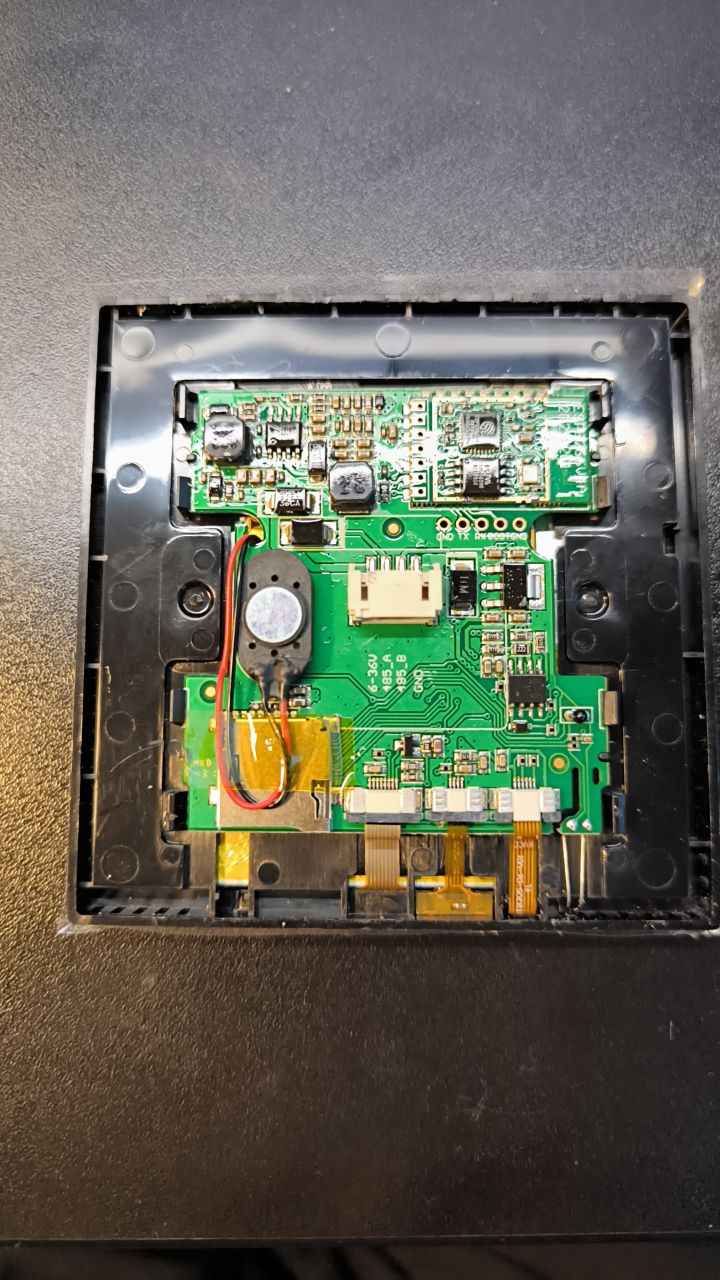

Hardware and Interface Description
|
No. |
Name |
Description |
|
1 |
T5L0 ASIC |
Developed by DWIN. Mass production in 2020,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times |
|
2 |
COF Interface |
FPC40_0.5mm |
|
3 |
User Interface |
4Pin_2.0mm socket for power supply and serial communication.Download rate(typical value): 12KByte/s |
|
4 |
Flash |
16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times |
|
5 |
Speaker |
Built-in Speaker, 8Ω1W |
|
6 |
SD Interface |
FAT32. Download files by SD interface can be displayed in statistics.Download rate: 4Mb/s |
|
7 |
RTC |
Super-capacitor for power supply. Accuracy: ±20ppm @25℃. It can work normally for 7 days after power failure |
|
8 |
WIFI Module (Optional) |
WIFI-10 module, connect to the cloud platform to update remotely |
Display Parameters
|
LCD Type |
IPS, TFT LCD |
|
Viewing Angle |
Wide viewing angle, 85°/85°/85°/85° (L/R/U/D) |
|
Resolution |
480*48 pixels (0°/90°/180°/270°) |
|
Color |
18-bit 6R6G6B |
|
Active Area (A.A.) |
71.9mm (W)*68.0mm (H) |
|
Backlight Mode |
LED |
|
Backlight Service Life |
>20000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness) |
|
Brightness |
250nit |
|
Brightness Control |
0~100 grade (When the brightness is adjusted to 1%~30% of the maximum brightness, flickering may occur and is not recommended to use in this range) |
|
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time. |
|
Touch Parameters
|
Type |
CTP (Capacitive touch panel) |
|
Structure |
G+G structure with surface cover of tempered glass |
|
Touch Mode |
Single point touch, support continuous sliding touch |
|
Surface Hardness |
6H |
|
Light Transmittance |
Over 90% |
|
Life |
Over 1 000 000 times touch |
Serial Interface Parameters
|
Mode |
RS485 |
||||
|
Voltage Level |
Test Condition |
Min |
Typ. |
Max |
Unit |
|
Output 1 |
2.5 |
5.0 |
- |
V |
|
|
Output 0 |
- |
-5.0 |
-2.5 |
V |
|
|
Input 1 |
0 |
2.5 |
- |
V |
|
|
Input 0 |
- |
-2.5 |
-0.2 |
V |
|
|
Baud Rate |
3150~921600bps, typical value of 115200bps | ||||
|
Data Format |
N81 | ||||
|
Interface Cable |
4Pin_2.0mm | ||||
|
Rated Power |
<5W | |
|
Operating Voltage |
6~36V, typical value of 12V | |
|
Operating Current |
190mA | VCC=12V, max backlight |
| 80mA | VCC=12V, backlight off | |
|
Recommended power supply: 12V 0.5A DC |
||
Operating Environment
| Operating Temperature | -10℃~60℃ (12V @ 60% RH) |
| Storage Temperature | -20℃~70℃ |
| Operating Humidity | 10%~90%RH, typical value of 60% RH |
| Conformal Coating | Yes |
Reliability Test
| Test Item |
Test Level |
Result |
| CE |
Class B |
Normal performance |
| RE |
Class A |
Normal performance |
| CS |
10Vrms 0.15MHz-80MHz 80% AM at 1kHz |
Normal performance |
| Surge |
±1kV（AC） |
Normal performance |
| ESD |
Air discharge ±8kV |
Normal performance |
| EFT |
±2kV（AC） |
Normal performance |

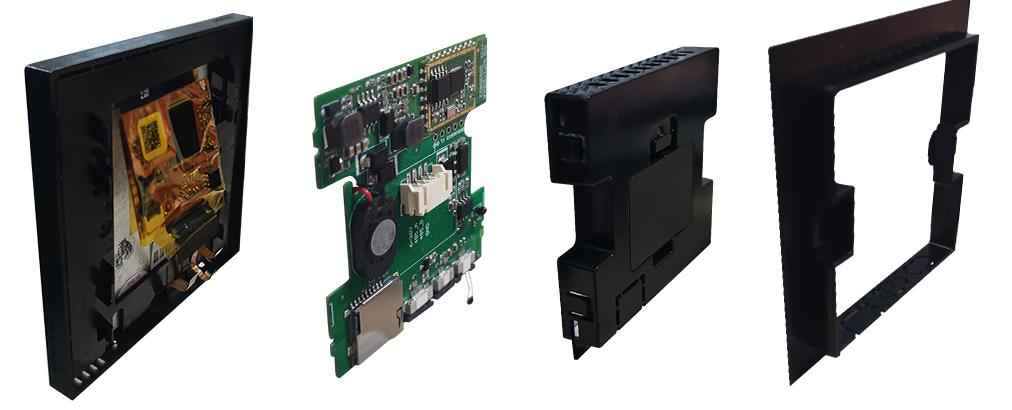

Packaging & Dimensions
|
Form Factor |
86.0mm(W)*87.2mm (H)*16.9(T)mm |
|
Net Weight |
105g |
| Item |
Specification |
Quantity |
| Display |
TC040C17W00(U00) |
1 |
| Connecting Wire |
HDL65071 (Double 4-pin 2.0 pitch plug, same side wire, 50cm) |
1 |
| Round Head Screw |
M4*25mm |
2 |
Application
 |
 |
 |
 |
Термостат, Проводной контроллер. Цветной экранный дисплей, емкостное касание, стандартная коробка 86 или установка подвесной доски с пряжкой, широко используемая в офисное здание, гостиница, дом, торговый центр.
- Степень применения [Основные параметры]
- Продукт интегрирует платформу прикладных решений
- Диагональ [Дисплей]
- 4.0"
- Разрешение [Дисплей]
- 480×480
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 250 nit
- Защитное покрытие [Основные параметры]
- Есть
- Размеры (ШxВxГ), мм [Размеры]
- 86.0×87.2×16.9
- Вес нетто [Размеры]
- 105
- Установочные размеры, мм [Размеры]
- 80.0×80.0×50.0
- Периферия [Пользовательский интерфейс и периферия]
- _U00 Емкостный сенсорный экран со связью OCA, динамик, RTC, поддержка инфракрасного приема, отображения температуры и влажности в режиме реального времени, функции обнаружения приближения, расширяемого автономного голоса, улучшения сигнала WIFI. / _W00 Емкостный сенсорный экран со связью OCA, динамик, RTC и модуль WIFI 10, поддержка инфракрасного приема, отображения температуры и влажности в режиме реального времени, функции обнаружения приближения, расширяемого автономного голоса, улучшения сигнала WIFI. / _W00Z01 Емкостный сенсорный экран со связью OCA, динамик, RTC и модуль Tuya WBR3 WIFI, поддержка инфракрасного приема, отображения температуры и влажности в режиме реального времени, функции обнаружения приближения, расширяемого автономного голоса, улучшения сигнала WIFI. / _W00Z02 Емкостный сенсорный экран со связью OCA с сенсорной микросхемой ILITEK (улучшенная защита от помех), динамик, RTC и модуль WIFI 10, поддержка инфракрасного приема, отображения температуры и влажности в режиме реального времени, функции обнаружения приближения, расширяемого автономного голоса, улучшения сигнала WIFI. / _W00Z06 Емкостный сенсорный экран со связью OCA с сенсорной микросхемой ILITEK (улучшенная защита от помех), динамик, RTC и модуль WIFI 20, поддержка инфракрасного приема, отображения температуры и влажности в режиме реального времени, функции обнаружения приближения, расширяемого автономного голоса, улучшения сигнала WIFI.
- Цветность [Дисплей]
- 262K (262144) 18-bit 6R6G6B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 71.9×68
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Структура [Сенсорные параметры]
- Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
- Сенсорный режим [Сенсорные параметры]
- Точка опоры коснитесь и перетащите
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 90%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, В [Напряжение и ток]
- 6-36В, тип. 12V
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- VCC = +12В, подсветка включена, 190 мА. VCC = +12В, подсветка выключена, 80мА.
- Рабочая температура [Рабочая среда]
- -10...60℃
- Температура хранения [Рабочая среда]
- -20...70℃
- Рабочая влажность [Рабочая среда]
- 0...90% относительной влажности
- COF интерфейс [Интерфейс]
- FPC 40 _0.5mm
- Скорость передачи данных [Интерфейс]
- 3150~921600 bps, тип. 115200 бит/с
- Выходное напряжение [Интерфейс]
- Выход 1: 2.5...-, тип. 5.0V. Выход 0: -.. -2.5В, тип. -5V
- Входное напряжение (RXD) [Интерфейс]
- Вход 1: 0...-, тип. 2.5 V. Вход 0: -... -0.2, тип. -2.5V
- Входной интерфейс [Интерфейс]
- 4Pin_2.0 мм
- Пользовательский интерфейс [Интерфейс]
- 4-контактный разъем 2.0 мм для питания и последовательной связи RS485. Скорость загрузки (типовое значение): 12 Кбайт/с.
- RAM Memory [Память]
- 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
- Flash память [Память]
- 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
- Nor Flash Memory [Память]
- 512 Кбайт, данные сохраняются при отключении питания
- SD card slot [Интерфейс]
- FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
- Интерфейс [Интерфейс]
- RS485
- RTC (Super-capacitor) [Интерфейс]
- Суперконденсатор для блока питания. Точность: 20ppm при 25 ℃. Он может работать нормально в течение 7 дней после сбоя питания.
- Разъем [Интерфейс]
- 4Pin_2.0 мм
- Формат данных [Интерфейс]
- N81
- Номинальная мощность [Электрические характеристики]
- < 5 W
- Динамик [Интерфейс]
- Built in Speaker, 8 Ω 1W
- Выходное напряжение (V_AB) [Интерфейс]
- Выход 1: 2.5~5.0В. Выход 0: -5.0~ -2.5В
- Входное напряжение (V_AB) [Интерфейс]
- Вход 1: 0~2.5В. Вход 0: -0.5~ -0.2В.
- Видео [Видео]
- https://youtu.be/rDS2JX06MBM
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L0
- T5L0 ASIC [Информация об ASIC]
- Разработано DWIN. Массовое производство в 2020 году, 1 МБ Nor Flash на чипе, 512 КБ используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
- UI Version [Пользовательский интерфейс и периферия]
- TA / DGUSII (DGUS II pre-installed)
- Тест на старение [Рабочая среда]
- 72 часа старения при высокой температуре при 50 ℃
- ESD test [Рабочая среда]
- Air discharge 8kV
- EFT test [Рабочая среда]
- ± 2 kV (AC)
- Datasheet [Datasheet]
- ЗагрузитьЗагрузитьЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2023-12-12
- Гарантия
- 1 год
- Страна бренда
- Китай
