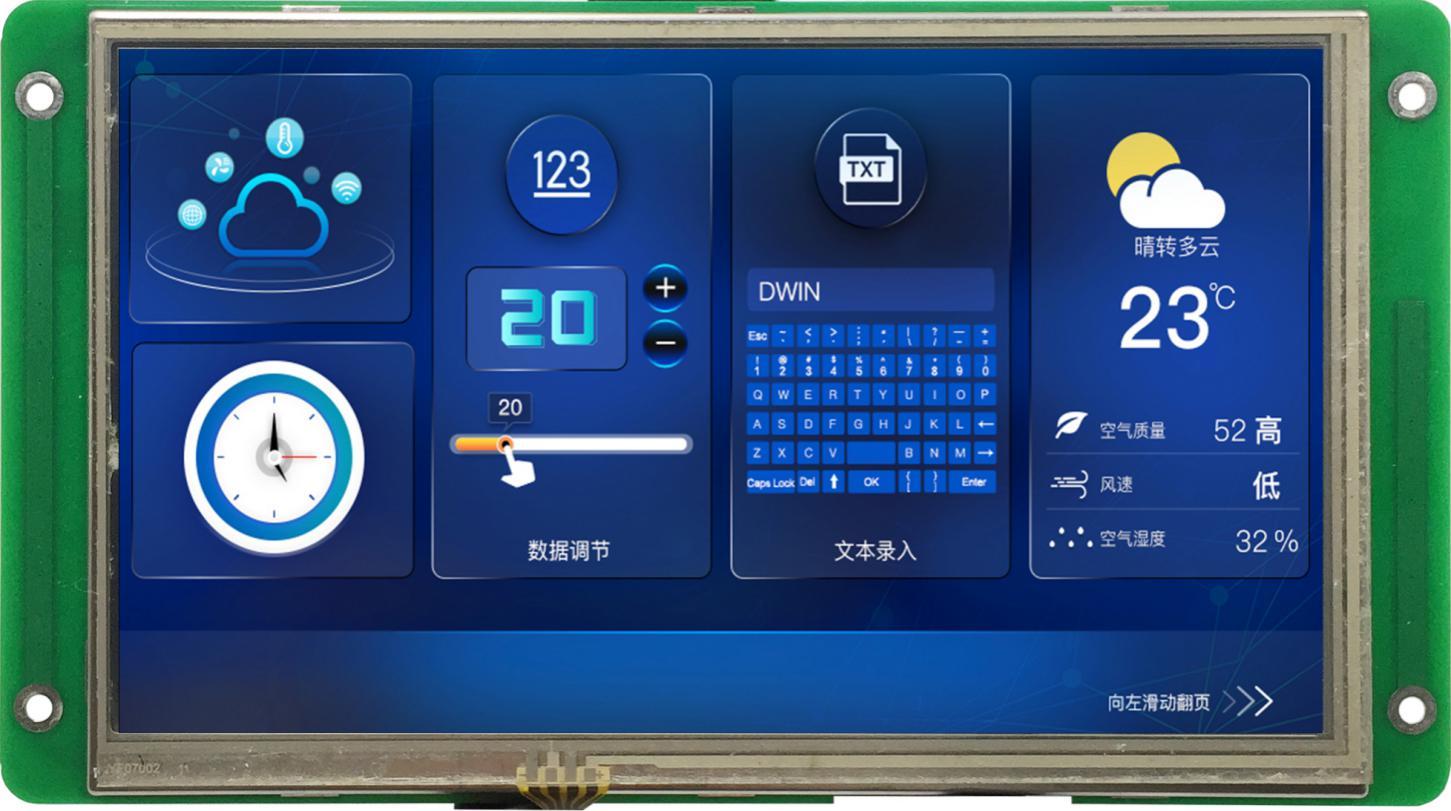

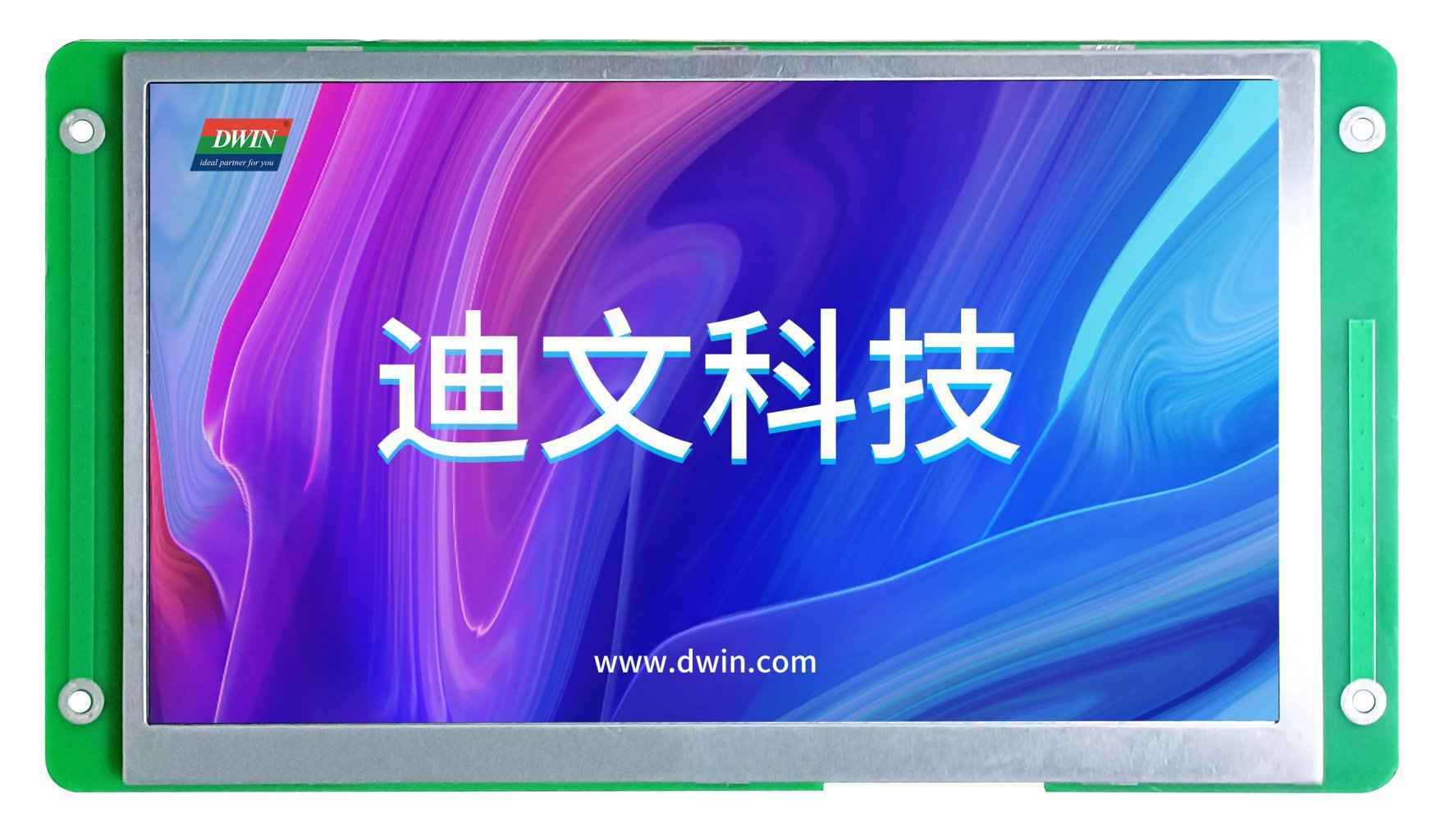

DMG10600T070_01W DWIN T5L2 UART HMI 7" IPS ЖК-дисплей промышленного класса

DMG10600T070_01W DWIN T5L2 UART HMI 7" IPS ЖК-дисплей промышленного класса

Описание товара:

DWIN DMG10600T070_01W

IPS-TFT-LCD 7.0-дюймовый, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

Сенсорный экран Отсутствует / Резистивный / Емкостный.
Интерфейс TTL с соединительным проводом 8Pin_2.0 мм.
Загрузка через SD-карту или последовательный порт онлайн.
Программное обеспечение DWIN DGUS V7.6. Разработка графических интерфейсов, не требующая квалифицированных технологий.
Система разработки: DGUSⅡ/TA (набор инструкций).
Угол обзора IPS: 85/85/85/85 (L/R/U/D).
С двухъядерным графическим интерфейсом пользователя и ОС, графическим интерфейсом пользователя с различными элементами управления, ядром ОС DWIN, открытым для второй разработки, с помощью языка ОС DWIN или KELI C51.

Описание товара

DWIN T5L2 UART HMI 7" IPS-TFT ЖК-дисплей промышленного класса
DWIN DMG10600T070_01W

IPS-TFT-LCD 7.0-дюймовый, разрешение 1024 * 600 пикселей, 16.7М цветов, широкий угол обзора, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

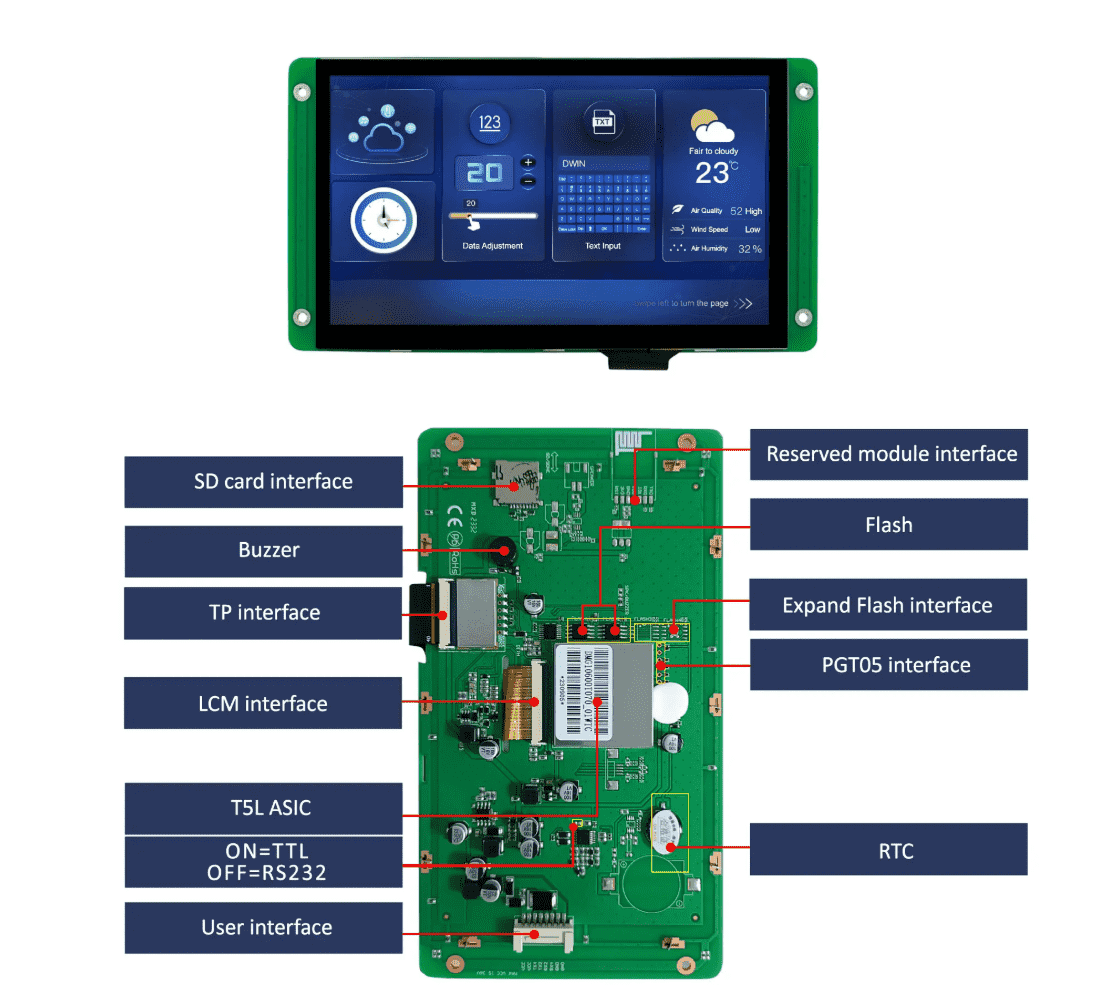

Application

Function working principle 8 PIN 2.0

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	7.0"
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85°（L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Нет	Другие товары
Область отображения (Active Area, A.A.)	154.21×85.92
Область просмотра (View Area, V.A.)	154.21×85.92
Подсветка	LED
Яркость	280 nit
Размеры
Размеры (ШxВxГ), мм	190.50×105.41×13.70
Установочные размеры, мм	166.20(+0.3)×101.50(+0.3)
Размеры (ШxВxГ), мм	190.50×105.41×13.70
Сенсорные параметры
Тип Touch	RTP (резистивная сенсорная панель)	Другие товары
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	CTP (емкостная сенсорная панель)
Структура	поверхностное покрытие из закаленного стекла Asahi G+G структуры
Сенсорный режим	Поддержка точки касания и перетаскивания
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	DMG10600T070_01WN/DMG10600T070_01WTR: VCC=12 В, максимальная подсветка, 254 мА. DMG10600T070_01WTC: VCC=12 В, максимальная подсветка, 265 мА. DMG10600T070_01WN/DMG10600T070_01WTR: VCC=12 В, подсветка выключена, 105 мА. DMG10600T070_01WTC: VCC=12 В, максимальная подсветка, 108 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Рабочая влажность	10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test	Contact discharge ±6KV Normal operation 空气放电 Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation

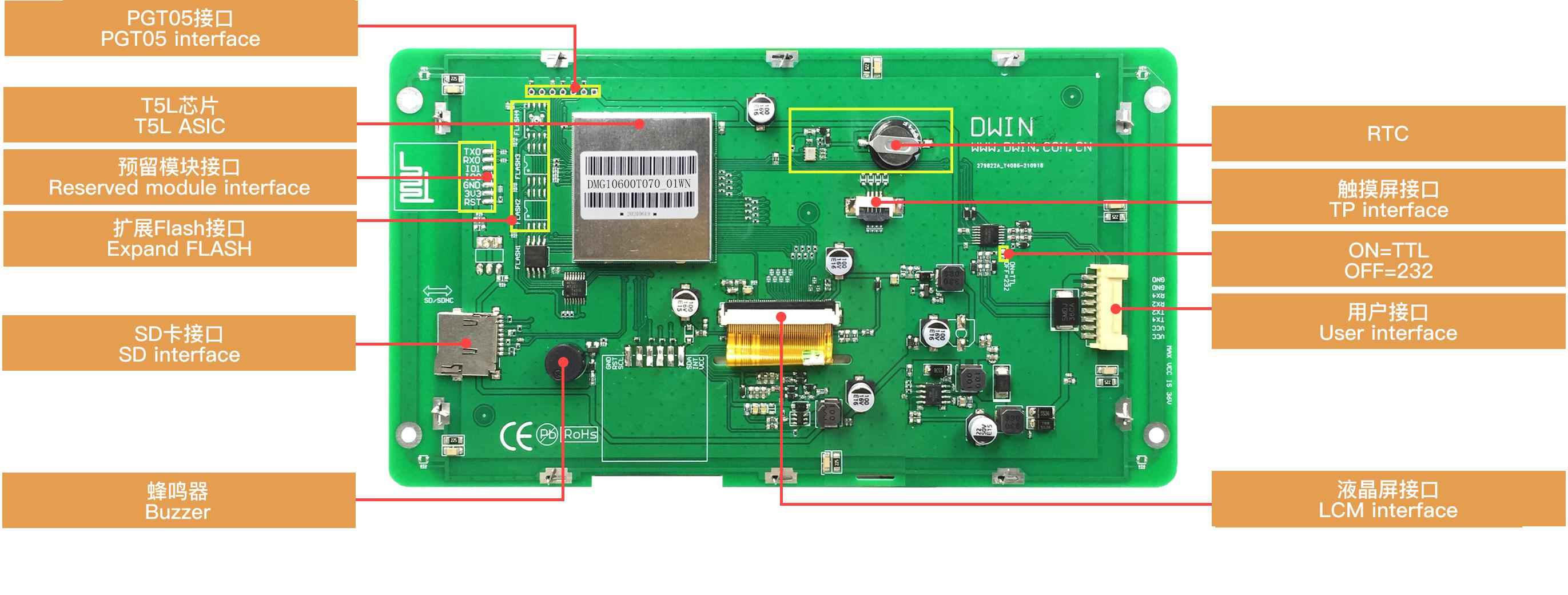

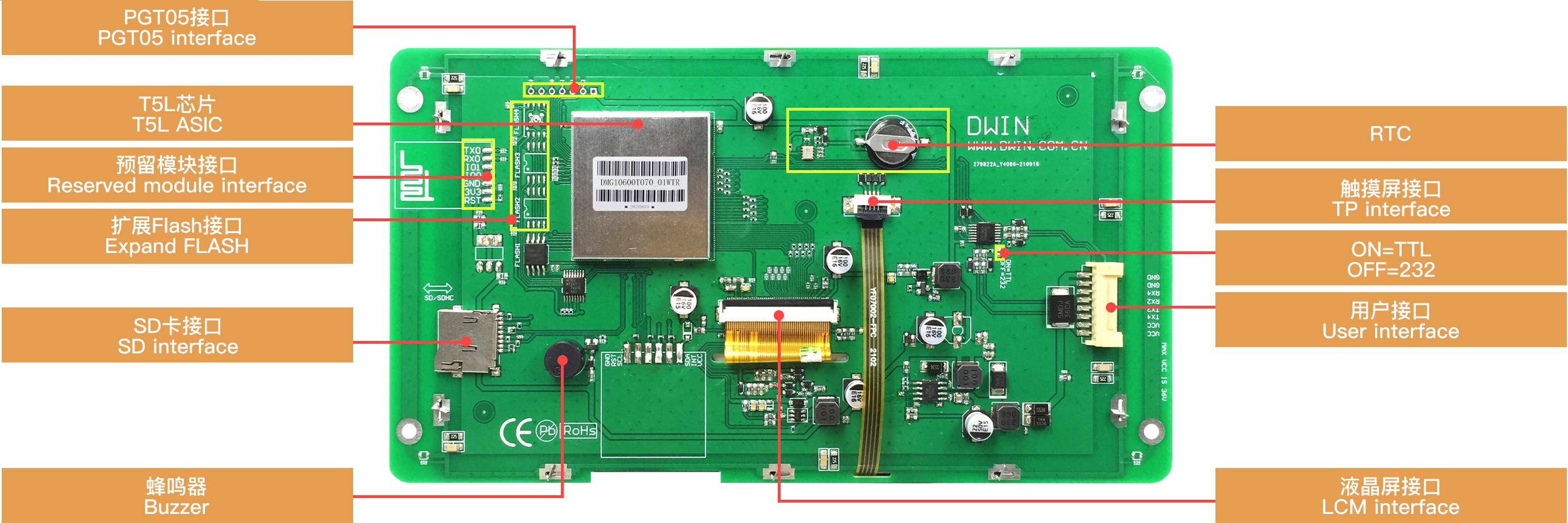

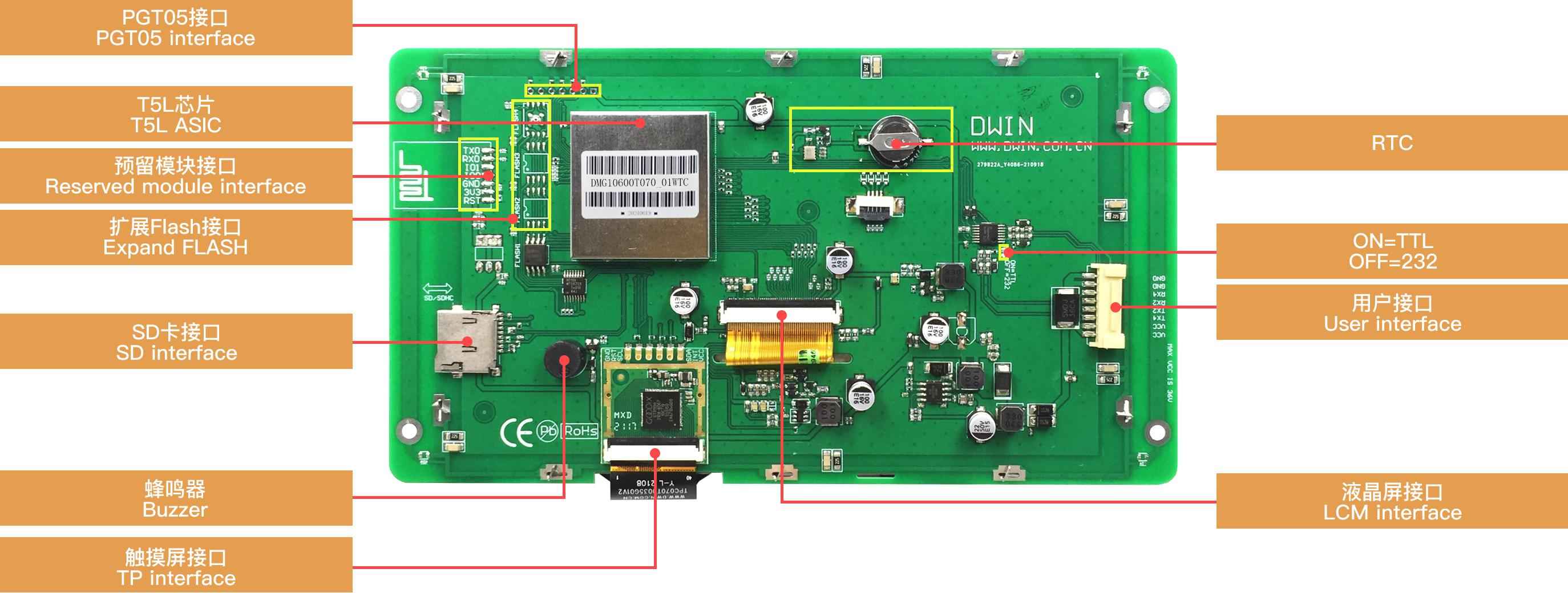

Интерфейс
LCM интерфейс	FCC50_0.5mm, интерфейс RGB
RTP интерфейс	Интерфейс FCC 4Pin_1.0mm
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600bps, тип. 115200bps
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3 В. Output 0: Iout =-1mA; 0~0.3 V
Входное напряжение (RXD)	Input 1: Iin = 1mA; 2.4~5.0V. Input 0: Iin = -1mA; 0~0.5V
Входной интерфейс	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: 1 с/24 ч. Он может нормально работать в течение 30 дней после отключения питания
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления Модуль USB: загрузка файлов с флэш-диска USB
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Память
Flash расширение	Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Nor Flash Memory	Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработано компанией DWIN. Массовое производство в 2019 году, 1 Мбайт флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-09-25
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10600T070_01WTC
