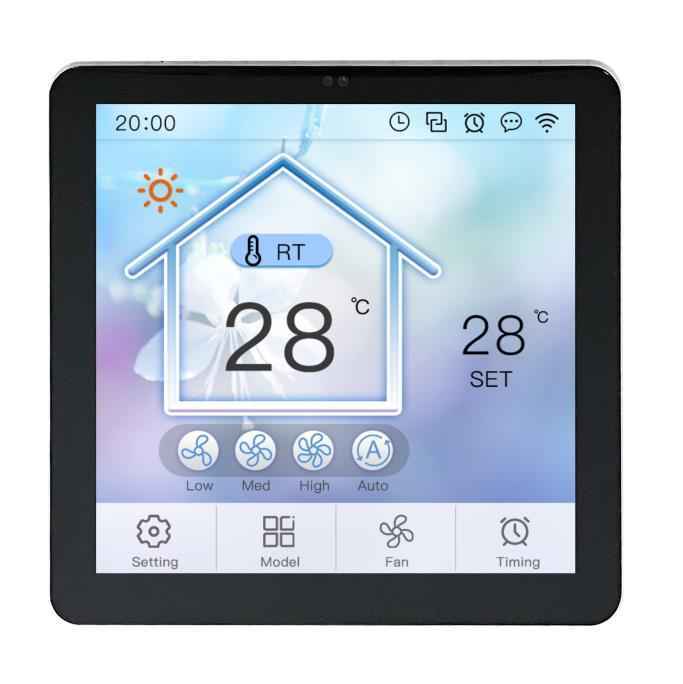

TC041C12 U(W) 00 DWIN T5L1 UART 4.1" IPS 720*720 проводной контроллер IOT Smart Home

TC041C12 U(W) 00 DWIN T5L1 UART 4.1" IPS 720*720 проводной контроллер IOT Smart Home

Hardware and interface
No.	Name	Description
1	T5L1 ASIC	Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times
2	LCM interface	FPC40_0.5mm,MIPI interface
3	CTP interface	FPC2_1.25mm,IIC interface
4	User Interface	For power supply and serial communication, 4Pin_ 2.0mm seat
5	Flash	16MBytes NOR Flash, for fonts, pictures and audio files.
		Rewrite cycle: over 100,000 times
6	Speaker	On-board speaker. Rated power: 1W
7	RTC	Super-capacitor for power supply. Accuracy: ±20ppm @25℃. It can work normally for 7 days after power failure.
8	WIFI Module	TC041C12W00:Built-in WIFI-10 module
		TC041C12U00:None
9	SD card interface	FAT32. Download files by SD card interface can be displayed in statistics. Download rate: 4Mb/s

Display parameters
LCD Type	IPS, TFT LCD
Viewing Angle	Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Resolution	720*720 pixels (0°/90°/180°/270°)
Color	24-bit 8R8G8B
Active Area (A.A.)	74mm (W) * 74mm (H)
Backlight Mode	LED
Backlight Service Life	>20000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness)
Brightness	300nit
Brightness Control	0~100 grade (When the brightness is adjusted to 1%~30% of the maximum brightness, flickering may occur and is not recommended to use in this range)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Touch Parameters
Touch Type	CTP (Capacitive Touch Panel)
Structure	In-cell (Without Cover Lens)
Touch Mode	Finger, up to 2 touches simultaneously.
Light Transmittance	Over 90%
Life	Over 1,000,000 times touch

Interface Parameters
Mode	RS485
Voltage Level	Test Condition	Min	Typ.	Max	Unit
	Output 1	2.5	5	-	V
	Output 0	-	-5	-2.5	V
	Input 1	0	2.5	-	V
	Input 0	-	-2.5	-0.2	V
Baud Rate	3150~3225600bps, typical value of 115200bps
Interface Cable	4Pin_2.0mm

Electrical specifications
Rated Power	<5W
Operating Voltage	6.5~36.5V, typical value of 12V
Operating Current	270mA	VCC=12V, max backlight
	200mA	VCC=12V, backlight off
Recommended power supply: 12V 0.5A DC

TC041C12 U(W) 00 DWIN T5L1 UART 4.1" IPS 720*720 проводной контроллер IOT Smart Home

Описание товара:

Описание товара

TC041C12W00 / U00

DWIN T5L1 UART 4.1" IOT IPS 720*720 проводной контроллер Smart Home

Application

Характеристики

C этим товаром искали

Похожие товары (3)

Файлы

Environment
Operating Temperature	-10℃~60℃
Storage Temperature	-20℃~70℃
Operating Humidity	10%~90%RH, typical value of 60% RH

ESD Test
Discharge Type	Discharge Value	Result
Contact discharge	±4KV	Normal operation
Air discharge	±4KV	Normal operation

High and Low Temperature Test
Temperature	Result
High temperature(60℃)	Normal operation
Low temperature(-10℃)	Normal operation

Packing Capacity & Dimension
Dimension	88(W) 88(H) 16.1(T) mm
Net Weight	111g
Packing Capacity
Model	Dimension	Layer	Quantity/Layer	Quantity (Pcs)
Carton1:	220mm(L)160mm(W)47mm(H)	1	2	2
Carton2:	250mm(L)200mm(W)80mm(H)	2	2	4
Carton3:	320mm(L)270mm(W)80mm(H)	2	4	8
Carton4:	450mm(L)350mm(W)300mm(H)	-	-	-
Carton5:	600mm(L)450mm(W)300mm(H)	1	56	56

Основные параметры
Степень применения	Продукт интегрирует платформу прикладных решений
Дисплей
Диагональ	4.1"
Разрешение	720×720
Срок жизни	≥ 20 000ч
Яркость	300 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Широкий угол обзора, Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	74*74
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6.5...36.5В, тип. 12V
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC=12V, max backlight - 270mA. VCC=12V, backlight off - 200mA
Рабочая среда
Рабочая температура	-10...60℃
Температура хранения	-20...70℃
Рабочая влажность	10...90% RH, тип. 60% RH
Interface
RS485	Есть
Интерфейс
Скорость передачи данных	3150~3225600 bps, тип. 115200 bps
Разъем	4Pin_2.0mm
Информация об ASIC
ASIC T5L	T5L1
Datasheet
Datasheet	Загрузить
Версия Datasheet	2023-07-10
Datasheet
Размеры
Размеры (ШxВxГ), мм	888816.1
Вес и габариты
Высота (мм)	16.1
Ширина (мм)	88
Вес (грамм)	111
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	TC041C12U00
WiFi	Нет
