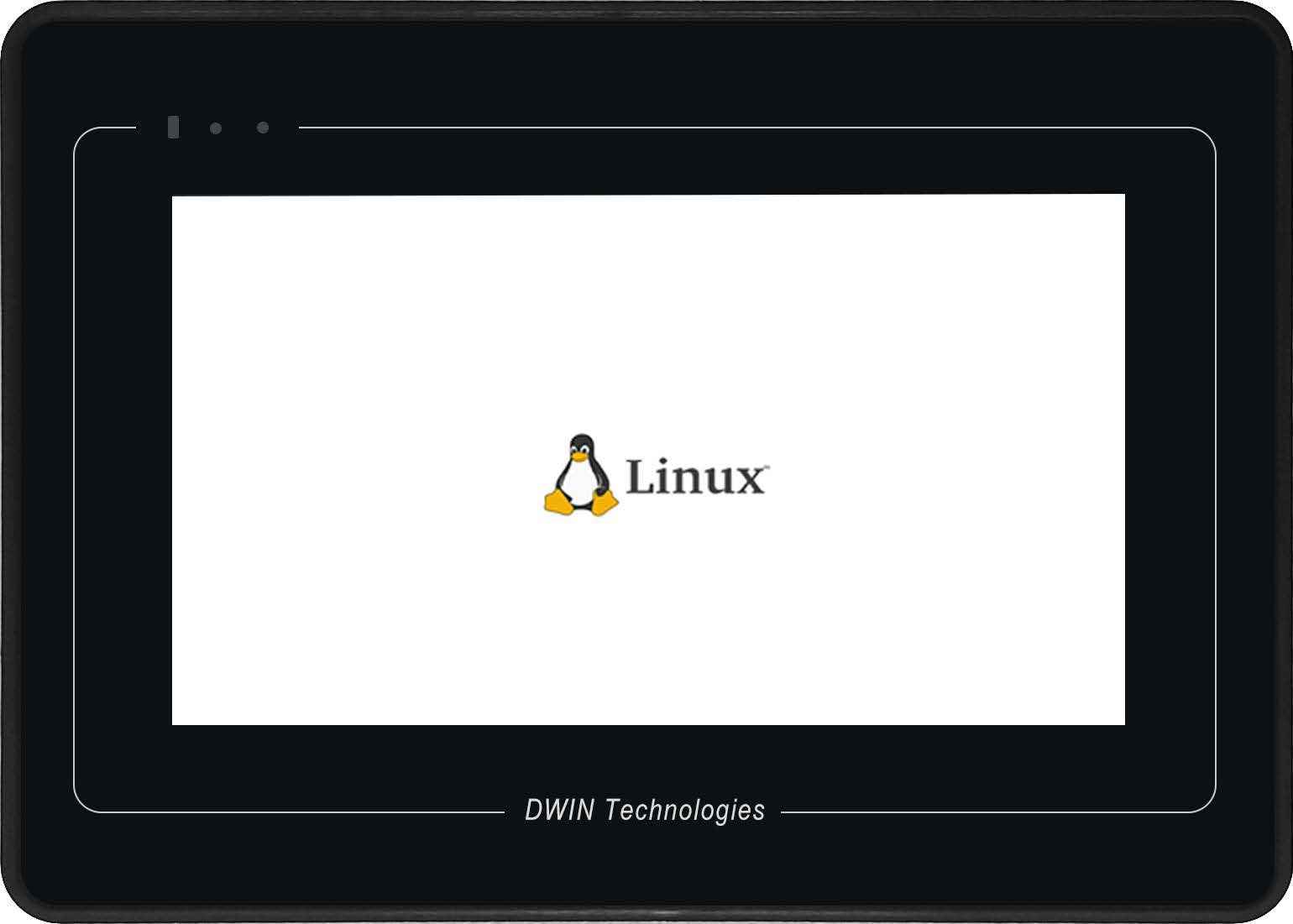

DMG10600T070_43WTC DWIN 7" ЖК-дисплей Linux 4.19 1024*600 индустриального класса с сенсорной ёмкостной панелью
( 0 отзывов)
Артикул:
DMG10600T070_43WTC
Наличие: Под заказ
Задать вопрос
Узнать о снижении цены В план покупок
  • DMG10600C070_43WTC DWIN 7" емкостный дисплей Linux 4.19 1024*600 индустриального класса с сенсорной ёмкостной панелью
  • Промышленный терминал отображения LInux на базе RK3566, версия Linux4.19, разработка QT.
  • 7-дюймовый, 1024*600, IPS, широкий угол обзора.
  • 2 ГБ LPDDR4 + 8 ГБ eMMC (по умолчанию), 4 ГБ LPDDR4 + 32 ГБ eMMC (опционально), 8 ГБ LPDDR4 + 256 ГБ eMMC (опционально).
  • Доступны порты RS232, RS485 и Ethernet для подключения и связи с внешними устройствами.
  • Емкостный сенсор, Конструкция G+G с поверхностью из закаленного стекла.

DWIN 7" ЖК-дисплей Linux 4.19 1024*600 индустриального класса с сенсорной ёмкостной панелью
DMG10600T070_43WTC


Системное оборудование

Характеристики

Параметры

Уровень материнской платы Промышленного класса
Процессор RK3566, четырехъядерный процессор ARM Cortex-A55 1,8 ГГц
ТОС Линукс 4.19
БАРАН 2Гбайт LPDDR4
Хранилище 8 Гбайт eMMC

Параметры отображения

Характеристики

Параметрс

Описание

Размер 7,0 дюймов -
ЖК-дисплейТип IPS, TFT ЖК-дисплей -
Угол обзора 85°/85°/85°/85° Широкий угол обзора, высокая контрастность и хорошая цветопередача
Активная область (АА) 154,20 мм(Ш)×85,88 мм(В) -
Зона просмотра (ВА) 155,00 мм(Ш)×87,50 мм(В) -
Разрешение 1024×600 -
ПодсветкаСрок службы   >20000 часов Срок службы подсветки — это период работы светодиодной подсветки в условиях испытаний до снижения яркости до 50% от исходного уровня.
 Яркость 250нит 100 уровней регулировки яркости (мерцание может наблюдаться при 1%–30% от максимальной яркости; не рекомендуется использовать в этом диапазоне)
Примечание: используйте динамическую заставку, чтобы предотвратить появление остаточных изображений при длительном отображении фиксированной страницы.

Параметры касания

Характеристики

Параметры

Тип сенсорного экрана Емкостная сенсорная панель
Структура Структура G+G с поверхностью из закаленного стекла

Источник питания

Hапряжение

9.0

12.0

36.0

В

Рекомендуемый источник питания: 12 В 1 А постоянного тока.

Испытание на надежность и окружающую среду

Характеристики

Условия

Мин.

Тип

Макс

Единица

Рабочая температура

60%RH при напряжении 12 В

-20

25

65

Температура хранения

-

-30

25

80

Рабочая влажность

25℃

10%

60%

90%

РХ

Конформное покрытие

Есть

ОСР

Воздух: ±8 кВ, Контакт: ±6 кВ

ЭФТ

Групповые импульсные помехи ±2 кВ

Сертификация CE

И


Application

Рекомендуемые конечные области применения ЖКК-дисплеев DWIN Emmbedded System HMI LCD: Ящики для хранения посылок / Коммерческая реклама / Оборудование с ЧПУ / Медицинское оборудование и т. д.

Степень применения [Основные параметры]
Индустриальный класс
Диагональ [Дисплей]
7.0"
Разрешение [Дисплей]
1024×600
Срок жизни [Дисплей]
≥ 20 000ч
Яркость [Дисплей]
250 nit
Защитное покрытие [Основные параметры]
Есть
Размеры (ШxВxГ), мм [Размеры]
210.00*150.0*26.90
Периферия [Пользовательский интерфейс и периферия]
LAN interface 10/100Mbps
Цветность [Дисплей]
16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Угол обзора(V.A.) [Дисплей]
Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]
154.20×85.88
Область просмотра (View Area, V.A.) [Дисплей]
155.00×87.50
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
CTP (емкостная сенсорная панель)
Твердость поверхности [Сенсорные параметры]
6H
Светопропускание [Сенсорные параметры]
Более 90%
Напряжение питания, В [Напряжение и ток]
9...36В тип. 12V
Напряжение питания, тип. [Напряжение и ток]
12V
Рабочий ток [Напряжение и ток]
VCC = +12V
Рабочая температура [Рабочая среда]
-20...65 ℃
Температура хранения [Рабочая среда]
-30...80 ℃
Рабочая влажность [Рабочая среда]
10...90% RH тип. 60%

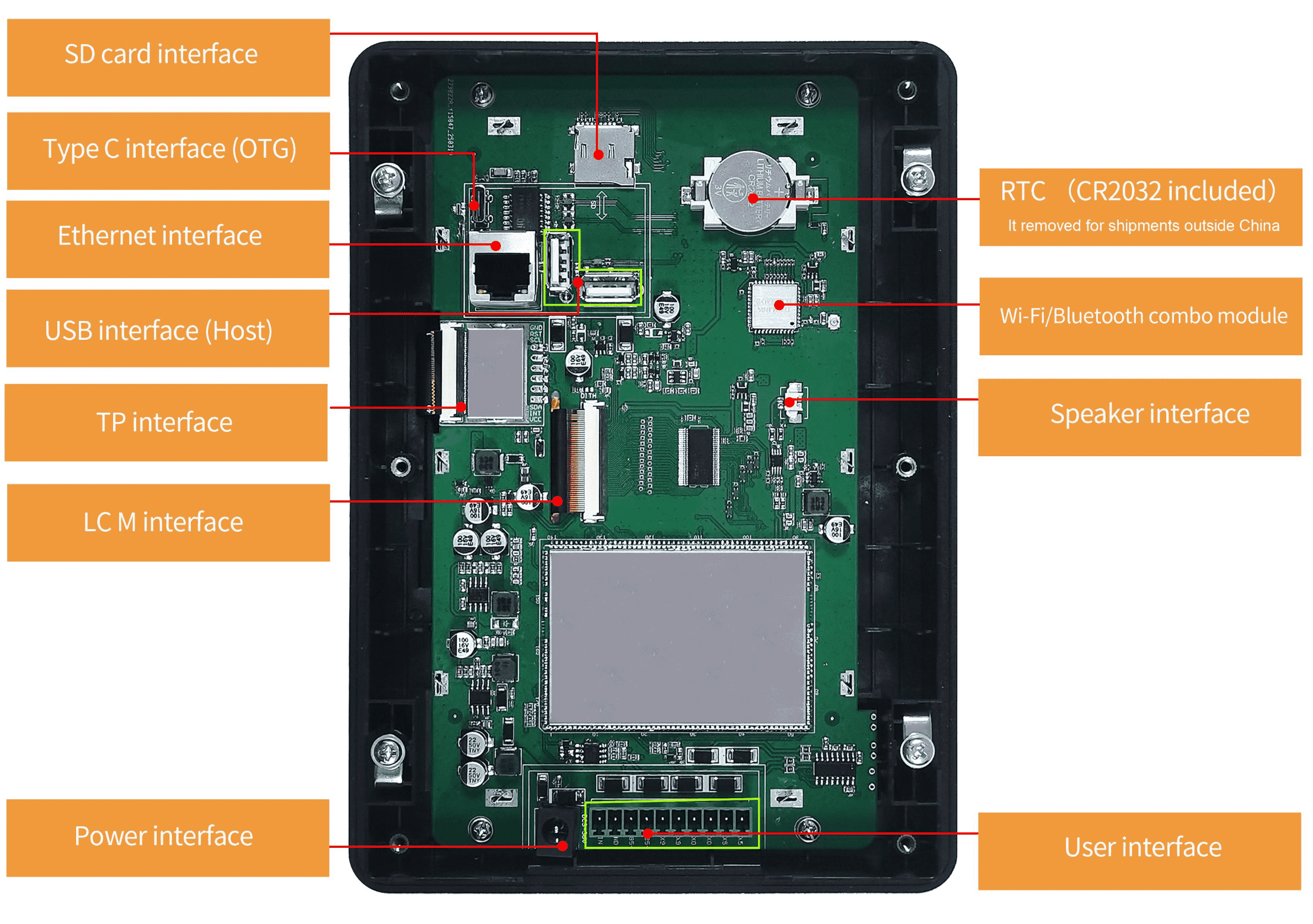

RS485 [Interface]
Есть
RS485 Interface [Interface]
COM7
Пользовательский интерфейс [Интерфейс]
10Pin_3.81mm vertical socket, power interface (3PIN_Φ2.0DH)
RAM Memory [Память]
2 Gbytes LPDDR4
Flash [Память]
8 Гбайт EMMC
SD card slot [Интерфейс]
Drawer type card slot(Max 64G)
USB [Интерфейс]
USB 2.0 *2 (HOST), Type C *1 (OTG)
Интерфейс [Интерфейс]
RS232*2 (COM5 & COM9), RS485*1 (COM7), TTL*1 (COM0)
SIM card slot [Интерфейс]
Drawer type card slot
WIFI interface [Интерфейс]
IEEE 802.11Bb/g/n, 2.4G, Bluetooth
WLAN [Интерфейс]
10/100Mbps
RTC (Super-capacitor) [Интерфейс]
Кнопочная ячейка для питания. Точность: ±20 ppm при 25℃
Разъем [Интерфейс]
10Pin_3.81mm vertical socket, power interface (3PIN_Φ2.0DH)
Формат данных [Интерфейс]
RS232*2 (COM5 & COM9), RS485*1 (COM7), TTL*1 (COM0)
Интерфейс динамика [Интерфейс]
2Pin_1.25mm
CPU [Основные параметры управления]
RK3566, Cortex-A55, четырехъядерный
OS [Основные параметры управления]
Linux 4.19
Datasheet [Datasheet]
Загрузить
Версия Datasheet [Datasheet]
2025-04-30
Гарантия
1 год
Страна бренда
Китай
