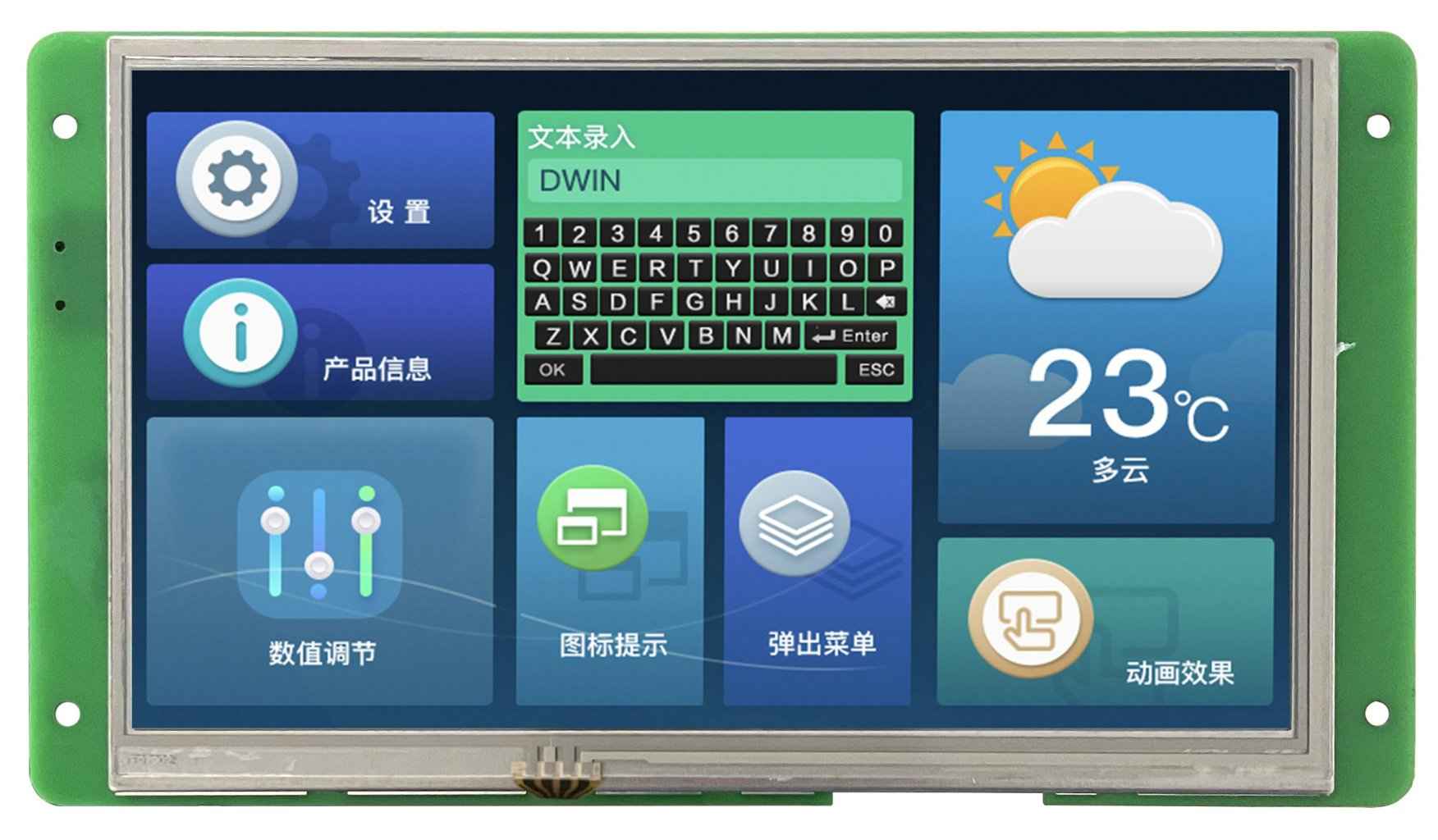

DMG80480C070_04W T5L0 UART HMI 7" TV-TN ЖК-дисплей коммерческого класса
DMG80480C070_04W T5L0 UART HMI 7" TV-TN ЖК-дисплей коммерческого класса фото 2
DMG80480C070_04W T5L0 UART HMI 7" TV-TN ЖК-дисплей коммерческого класса фото 3
DWIN
Артикул: DMG80480C070_04WTC

Описание товара:

DMG80480C070_04W

ASIC T5L0 TV-TN-TFT-LCD 7.0 дюйма, разрешение 800*480 пикселей, 262К цветов, коммерческого класса

  • Нет сенсорного экрана / Резистивный сенсорный экран / Емкостный сенсорный экран Опционально.
  • Интерфейс TTL/CMOS; соединительный провод 10Pin_1.0mm.
  • Загрузка через SD-карту или последовательный порт on-line.
  • Основан на T5L0, работает под управлением системы DGUS II.
  • Простой в использовании графический интерфейс DWIN DGUS V7.6 Development.no требуются навыки программирования.
  • Двойная система разработки: DGUSⅡ/TA (набор инструкций).
  • Угол обзора телевизора, 70°/70°/40°/30°(L/R/U/D).
  • С двухъядерным графическим интерфейсом и ОС, графическим интерфейсом с богатыми элементами управления, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KELI C51.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Коммерческий класс
3D-данные
Диагональ
7.0"
Разрешение
800×480
Срок жизни
≥ 10 000ч
Установочные размеры, мм
166.00 (+0.3)×101.20(+0.3)
Периферия
DMG80480C070_04WTC Емкостный сенсорный экран, зуммер / DMG80480C070_04WTR Резистивный сенсорный экран, Зуммер
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

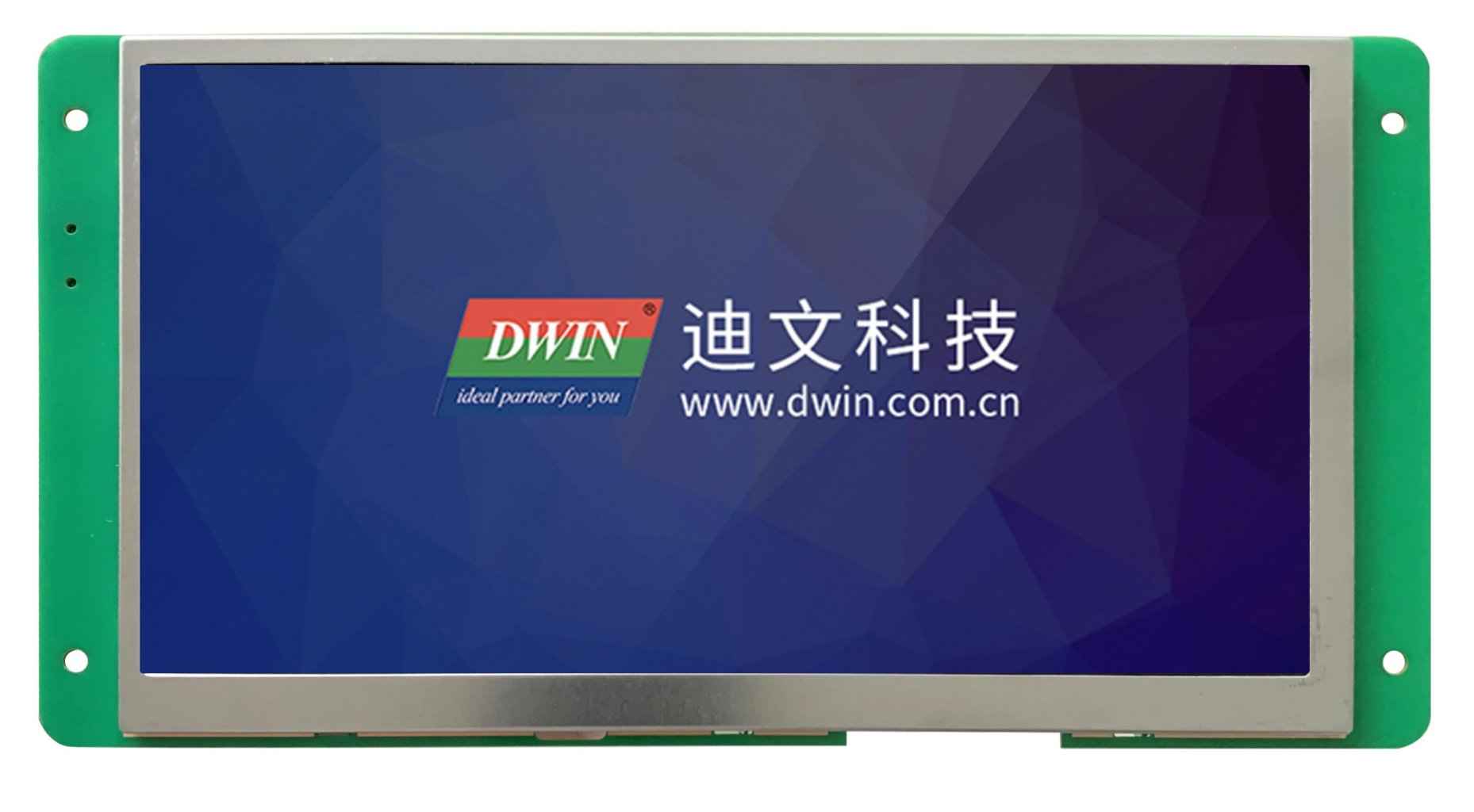

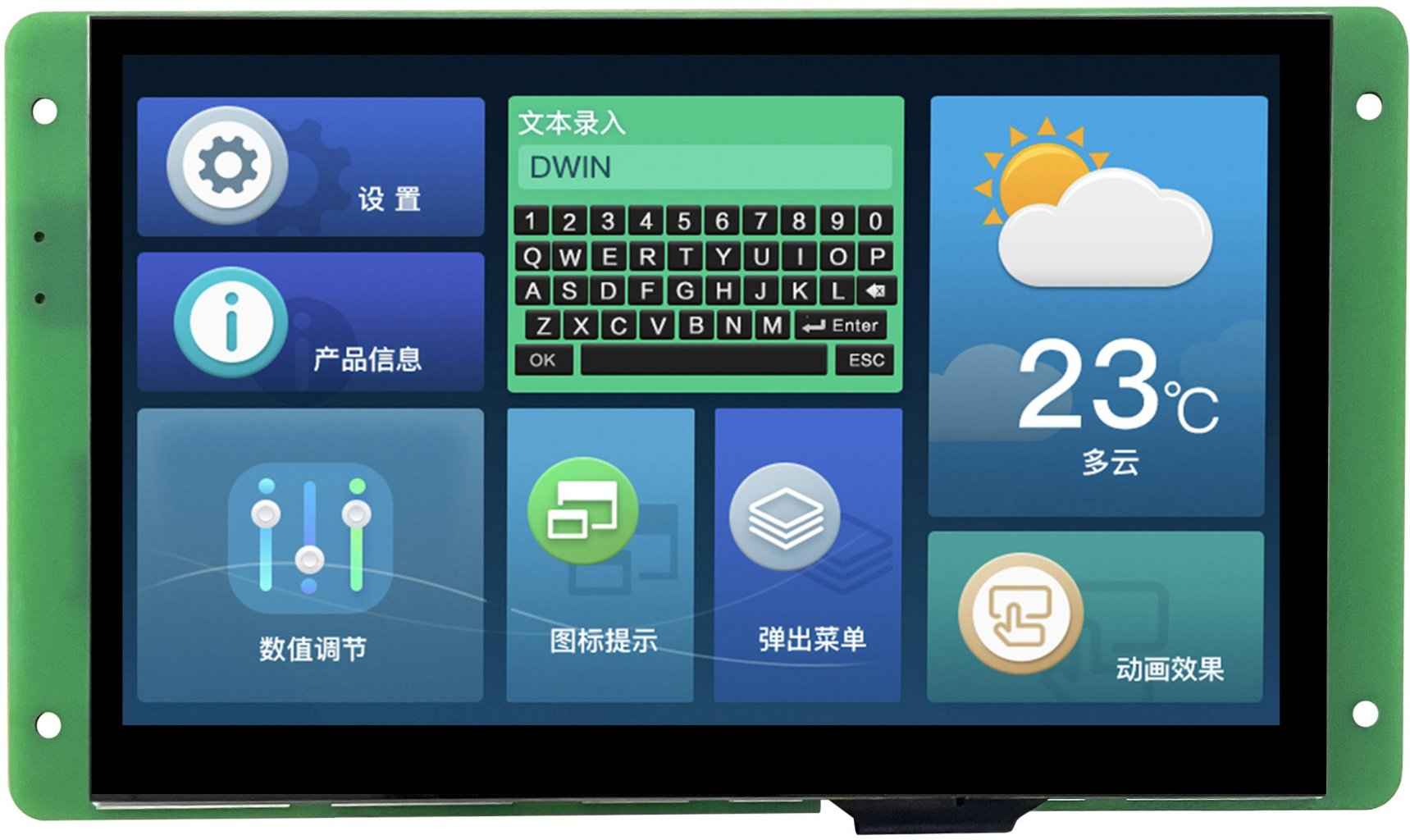

DWIN T5L0 UART HMI 7" TV-TN-TFT ЖК-дисплей коммерческого класса
DMG80480C070_04W

ASIC T5L0 TV-TN-TFT-LCD 7.0 дюйма, разрешение 800*480 пикселей, 262К цветов, коммерческого класса. Основан на T5L0, работает под управлением системы DGUS II

DMG80480T050_A5WTC PJ

gyj (1)

gyj (2)

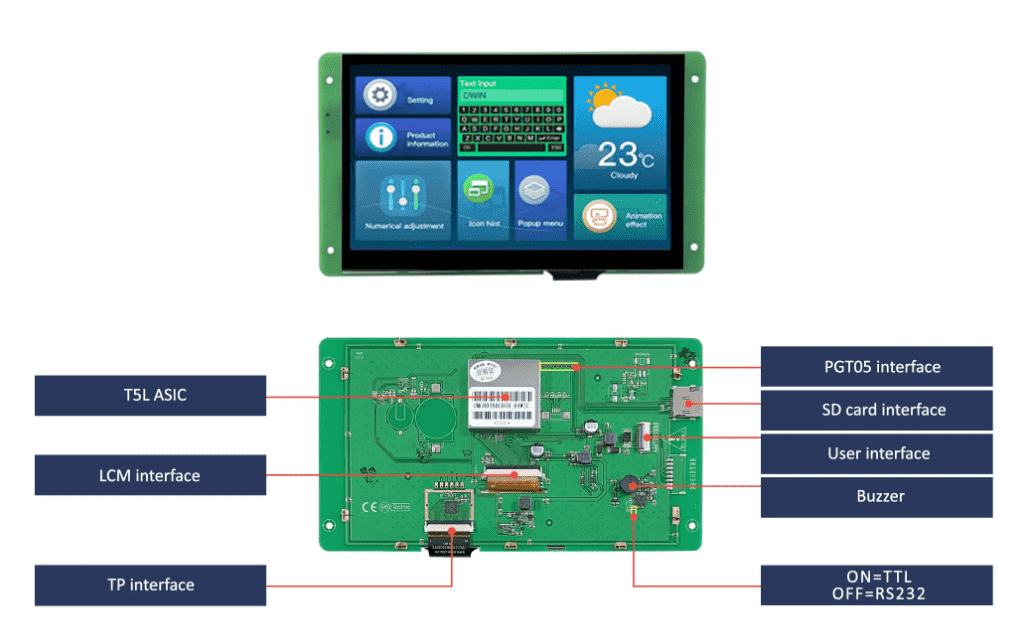

Function working principle
3.81


Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 7.0"
Разрешение 800×480
Срок жизни ≥ 10 000ч
Цветность 262K (262144) 18-bit 6R6G6B Другие товары
Тип ЖК-дисплея TV-TN, TFT LCD Другие товары
Яркость _WTC: 200 нит / _WTR: 200 нит / _WN: 200 нит
Угол обзора(V.A.) Нормальный TV-угол обзора, 70°/70°/40°/30° (L/R/U/D)
Область отображения (Active Area, A.A.) 154.08×85.92
Подсветка LED
Яркость 200 nit
Размеры
Установочные размеры, мм 166.00 (+0.3)×101.20(+0.3)
Размеры (ШxВxГ), мм 190.50×105.40×13.30
Пользовательский интерфейс и периферия
Периферия DMG80480C070_04WTC Емкостный сенсорный экран, зуммер / DMG80480C070_04WTR Резистивный сенсорный экран, Зуммер
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 4.5~5.5
Напряжение питания, тип. 5V Другие товары
Рабочий ток Operation Current (DMG80480C070_04WTC) VCC = +5V, on,500mA. VCC = +5V, Backlight off, 170mA
Рабочая среда
Рабочая температура -20℃ ~ 70℃ (5 В при 60% относительной влажности)
Температура хранения -30~80℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KHz Normal operation

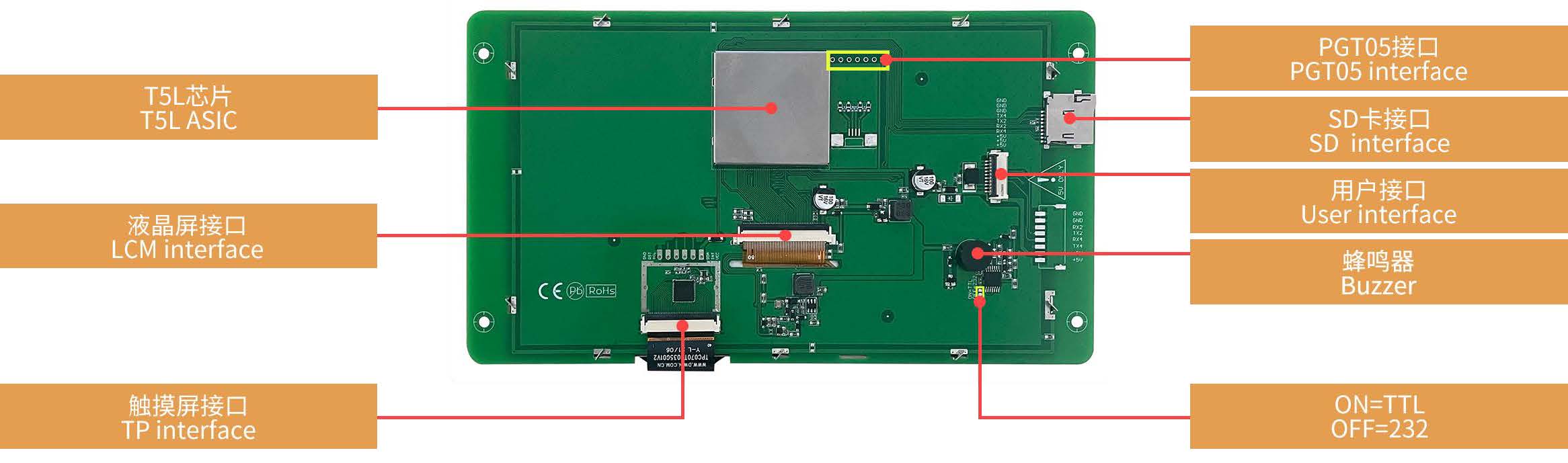

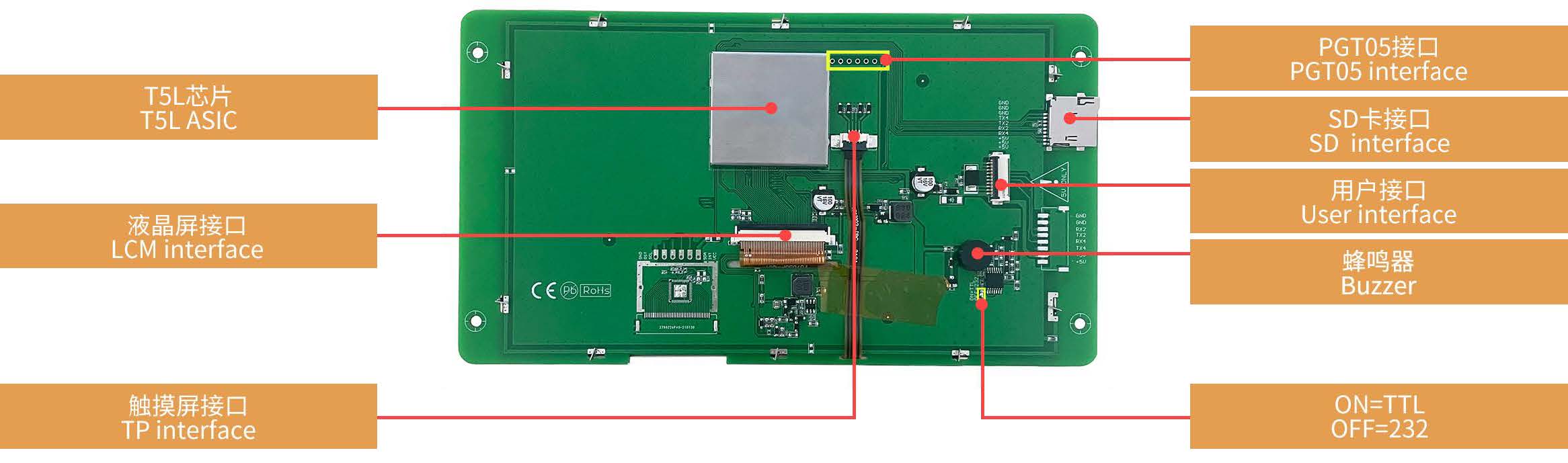

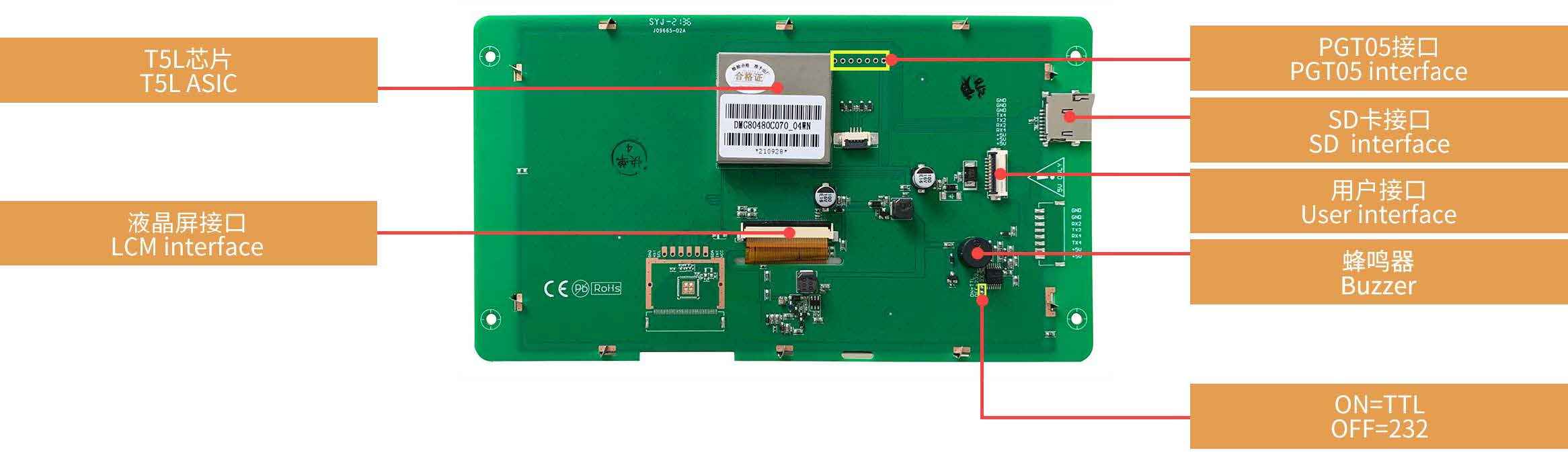

Интерфейс
LCM интерфейс FPC50_0.5mm, интерфейс RGB
RTP интерфейс 4Pin_1.0mm
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART2:ON=TTL/CMOS;OFF=RS232. UART4:ON=TTL/CMOS;OFF=RS232 (Only available after OS configuration)

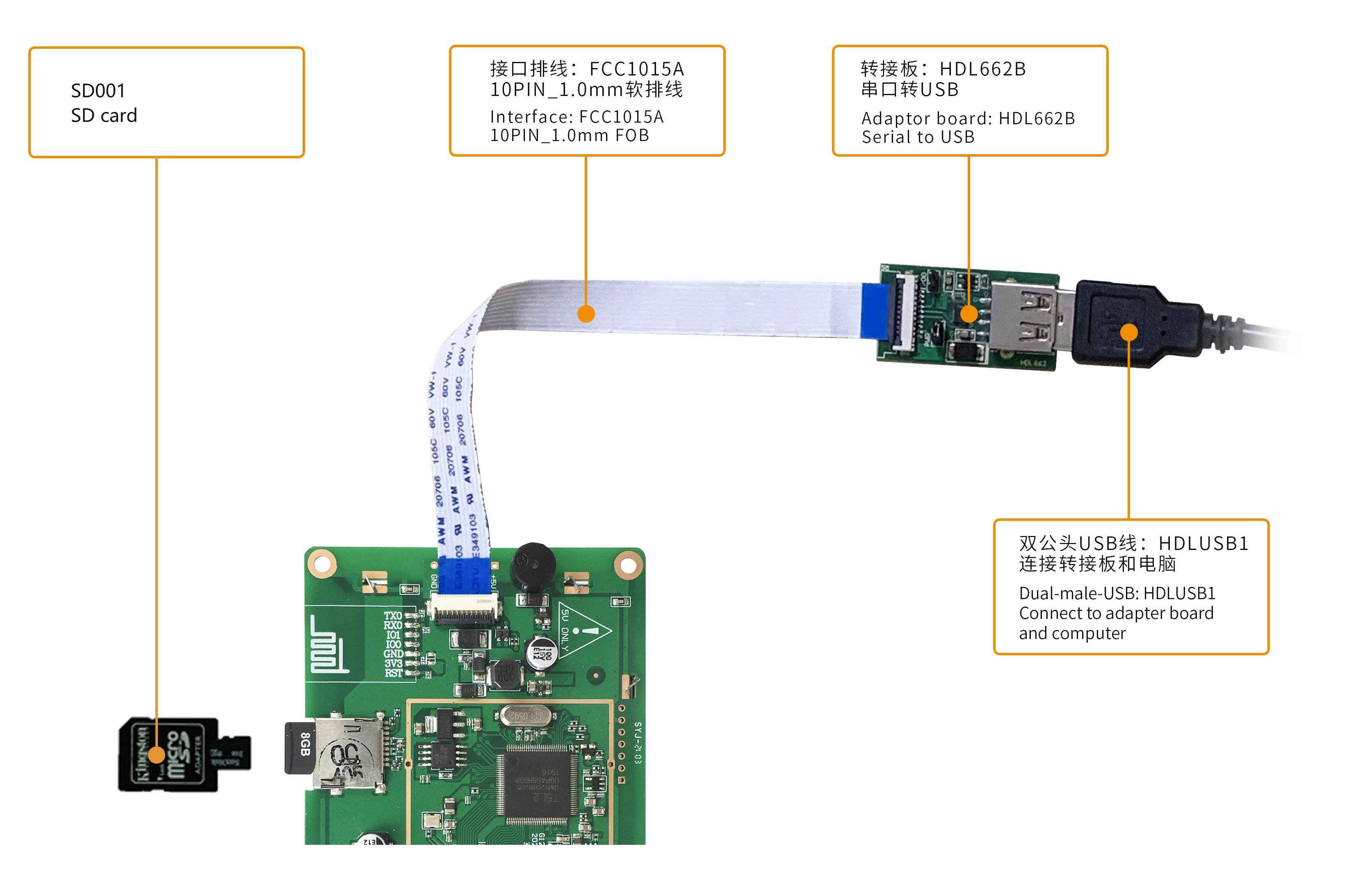

Пользовательский интерфейс Разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем 10Pin_1.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
PGT05 интерфейс Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L0
T5L0 ASIC ASIC T5L0, разработанный DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2022-01-05
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG80480C070_04WTC
В наличии в России Да
