COF UART ЖК-дисплеи

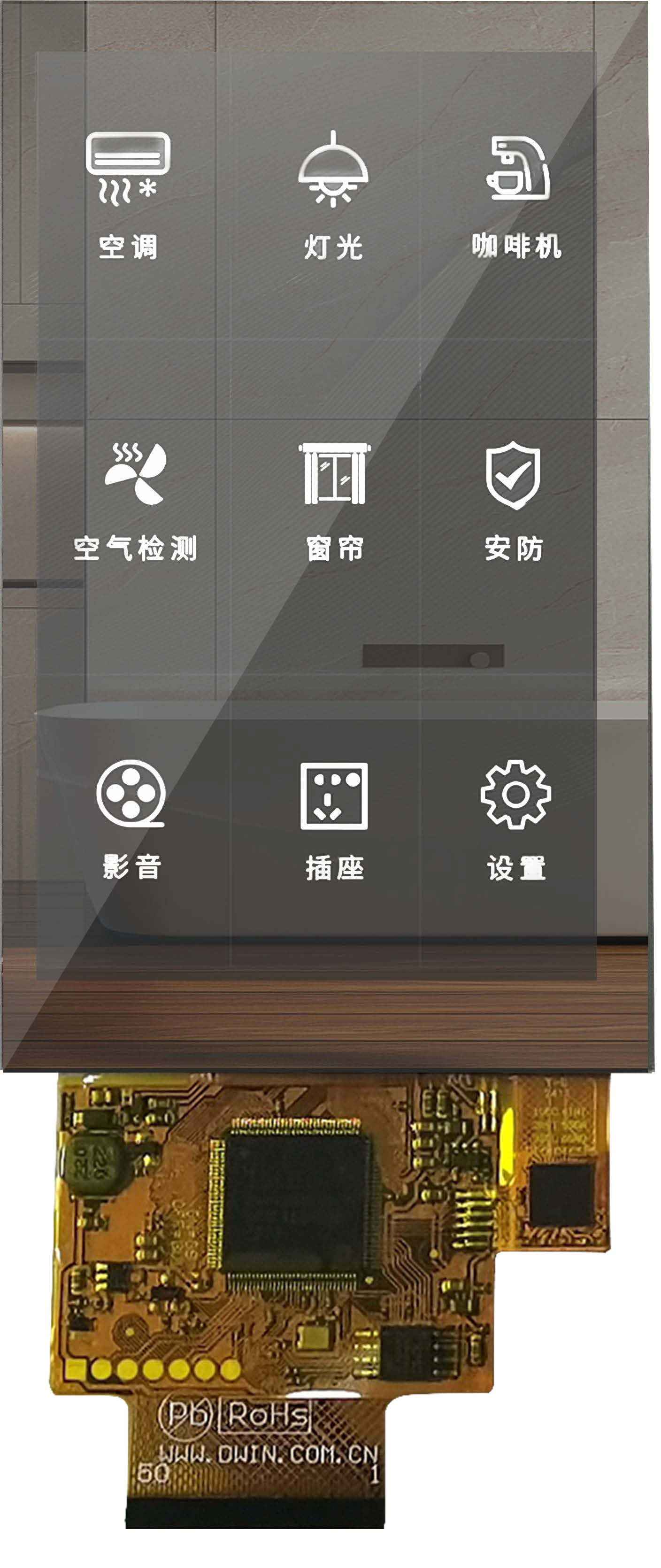

DMG80480F043_05WTCJM DWIN T5L0 UART HMI 4.3" ультратонкий зеракльный IPS ЖК-дисплей

В избранное
COF UART ЖК-дисплеи
DMG80480F043_05WTCJM DWIN T5L0 UART HMI 4.3" ультратонкий зеракльный IPS ЖК-дисплей
0 отзывов
3 917.19 ₽
USB_WiFi OTA
  • Нет
  • -
шт
Задать вопрос
Узнать о снижении цены В план покупок
Рассчитать доставку

DMG80480F043_01W

ASIC T5L0 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора. Процесс ламинирования рамок LCD и TP с высокой надежностью конструкции. Дополнительный внешний вид TP черного, белого и интегрированного черного цвета. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II

  • Оснащен ASIC-модулем T5L0, работающим на платформе DGUS II HMI.
  • 4.3 дюйма, разрешение 480 * 800, ЖК-дисплей IPS-TFT.
  • Полностью ламинированный CTP, полупрозрачная зеркальная накладка, красивый продукт и надежная конструкция.
  • Конструкция COF. Вся основная схема интеллектуального экрана выполнена на гибком печатном плате LCM, отличающемся легкой и тонкой конструкцией, низкой стоимостью и простотой изготовления.
Описание Характеристики Отзывы Обсуждение Магазины

DWIN T5L0 UART HMI 4.3" ультратонкий зеркальный IPS-TFT ЖК-дисплей
DMG80480F043_01WTCJM

ASIC T5L0 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора. Процесс ламинирования рамок LCD и TP с высокой надежностью конструкции. Дополнительный внешний вид TP черного, белого и интегрированного черного цвета. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II


Внешний интерфейс

Таблица контактов внешнего интерфейса
Pin Определение I/O Функциональное описание
1 5V I Источник питания, DC3.6-5.5V
2 5V I
3 GND GND GND
4 GND GND
5 GND GND
6 AD7 I 5 входных АЦП. 12-битное разрешение при питании 3.3 В. Входное напряжение 0-3,3 В. За исключением AD6, остальные данные отправляются в ядро ​​ОС через UART3 в режиме реального времени с частотой дискретизации 16 кГц. AD1 и AD5 можно использовать параллельно, а AD3 и AD7 можно использовать параллельно, что соответствует двум дискретизациям AD 32 кГц. AD1, AD3, AD5, AD7 могут использоваться параллельно, что соответствует частоте дискретизации AD 64 кГц; данные суммируются 1024 раза, а затем делятся на 64, чтобы получить 16-битное значение AD с частотой 64 Гц с помощью передискретизации.
7 AD6 I
8 AD5 I
9 AD3 I
10 AD2 I
11 3.3 O Выход 3,3 В, максимальная нагрузка 150 мА.
12 SPK O Внешний МОП-транзистор для управления зуммером или динамиком. Внешний резистор 10K должен быть притянут к земле, чтобы обеспечить низкий уровень включения питания.
13 SD_CD I/O Интерфейс SD/SDHC. SD_CK подключает конденсатор емкостью 22 пФ к GND рядом с интерфейсом SD-карты.
14 SD_CK O
15 SD_D3 I/O
16 SD_D2 I/O
17 SD_D1 I/O
18 SD_D0 I/O
19 PWM0 O 2 16-битный ШИМ-выход. Внешний резистор 10K должен быть притянут к земле, чтобы обеспечить низкий уровень включения питания. Ядром ОС можно управлять в режиме реального времени через UART3.
20 PWM1 O
21 P3.3 I/O При использовании RX8130 или SD2058 I2C RTC для подключения к обоим IO, SCL следует подключить к P3.2, а SDA подключить к P3.3 параллельно с подтягиванием резистора 10K до 3,3 В.
22 P3.2 I/O
23 P3.1/EX1 I/O Он может одновременно использоваться как вход внешнего прерывания 1 и поддерживает режимы прерывания как по низкому уровню напряжения, так и по заднему фронту.
24 P3.0/EX0 I/O Он может одновременно использоваться как вход внешнего прерывания 0 и поддерживает режимы прерывания как по низкому уровню напряжения, так и по заднему фронту.
25 P2.7 I/O IO interface
26 P2.6 I/O IO interface
27 P2.5 I/O IO interface
28 P2.4 I/O IO interface
29 P2.3 I/O IO interface
30 P2.2 I/O IO interface
31 P2.1 I/O IO interface
32 P2.0 I/O IO interface
33 P1.7 I/O IO interface
34 P1.6 I/O IO interface
35 P1.5 I/O IO interface
36 P1.4 I/O IO interface
37 P1.3 I/O IO interface
38 P1.2 I/O IO interface
39 P1.1 I/O IO interface
40 P1.0 I/O IO interface
41 UART4_TXD O UART4
42 UART4_RXD I
43 UART5_TXD O UART5
44 UART5_RXD I
45 P0.0 I/O IO interface
46 P0.1 I/O IO interface
47 CAN_TX O CAN interface
48 CAN_RX I
49 UART2_TXD O UART2 (UART0 serial port of OS core)
50 UART2_RXD I

DMG80480F043_01WTCRJ DWIN T5L0 UART HMI 4.3" ультратонкий IPS ЖК-дисплей ламинирован с OCA с ёмкостным сенсором/

  • Оснащен ASIC-модулем T5L0, работающим на платформе DGUS II HMI.
  • 4.3 дюйма, разрешение 480*800, ЖК-дисплей IPS-TFT.
  • Технология склеивания ЖК-дисплея и TP OCA обеспечивает высокую надежность конструкции.
  • Накладка CTP выполнена в виде скругления (R = 5 мм) для удобства монтажа.
  • Конструкция COF. Вся основная схема интеллектуального экрана закреплена на гибком печатном плате LCM, что отличается легкой и тонкой конструкцией, низкой стоимостью и простотой изготовления.
  • Технология DWIN Tech.

DMG80480F043_01WTCJM DWIN T5L0 UART HMI 4.3" ультратонкий IPS ЖК-дисплей интегрирован с OCA с ёмкостным сенсором/

  • Работает на базе ASIC T5 L0, работает на платформе DGUS II HMI.
  • 4.3 дюйма, разрешение 480 * 800, ЖК-дисплей IPS-TFT.
  • Полностью ламинированный КОРПУС, полупрозрачная зеркальная накладка, красивый продукт и надежная конструкция.
  • Конструкция COF. Вся основная схема интеллектуального экрана закреплена на гибком плате LCM, отличающемся легкой и тонкой конструкцией, низкой стоимостью и простотой изготовления.

Customization


Приложения


Степень применения [Основные параметры]
Ультратонкая COF-структура
Наличие в России
Да
Диагональ [Дисплей]
4.3"
Разрешение [Дисплей]
800×480
Срок жизни [Дисплей]
≥ 10 000ч
Цветность [Дисплей]
262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Угол обзора（V.A.) [Дисплей]
Широкий угол обзора, типичное значение 85°/85°/85°/85°(L/R/U/D)
Подсветка [Дисплей]
LED
Входной интерфейс [Интерфейс]
UART2: ТТЛ. UART4: TTL (доступно только после настройки ОС). UART5: TTL (доступно только после настройки ОС)
USB [Интерфейс]
USB-питание
ASIC T5L [Информация об ASIC]
T5L0
Версия Datasheet [Datasheet]
2024-12-02
Гарантия
1 год
Страна бренда
Китай
Бренд
DWIN
