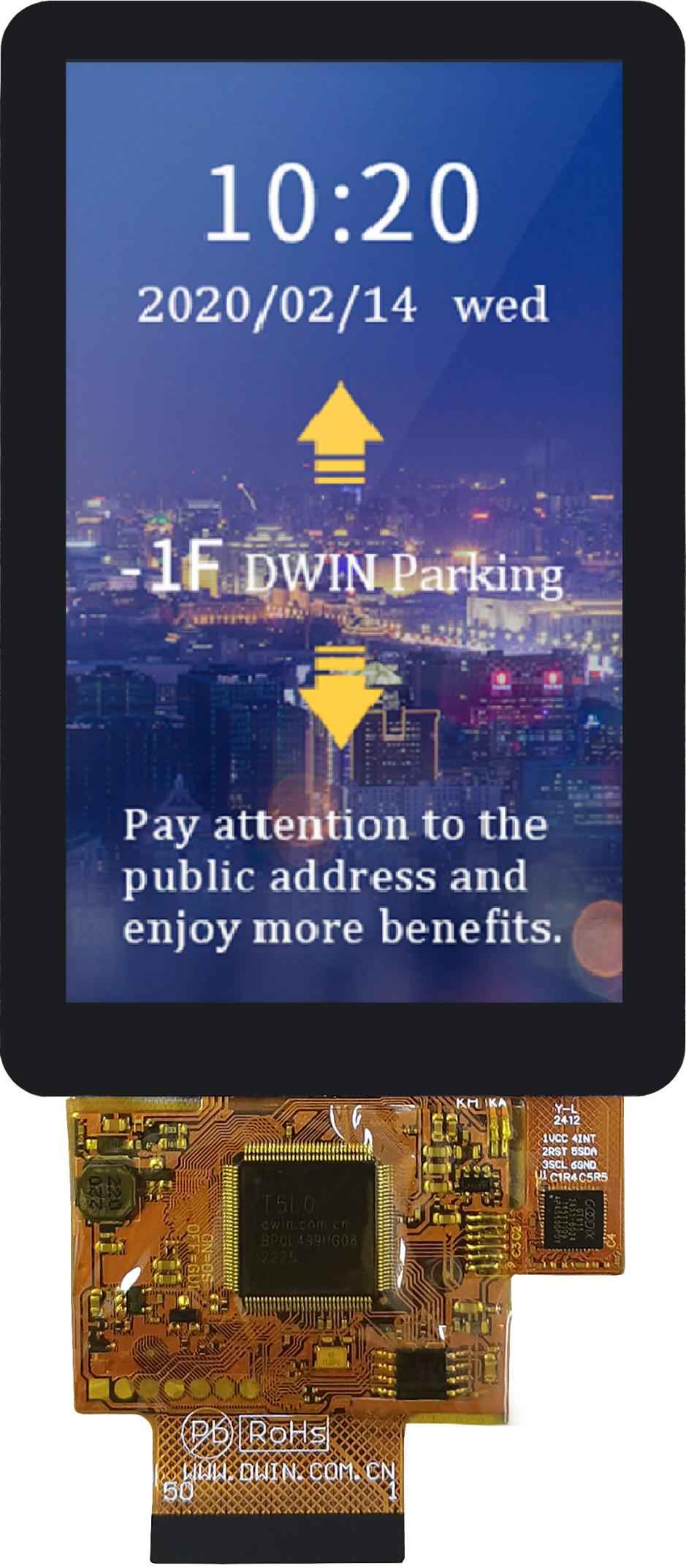

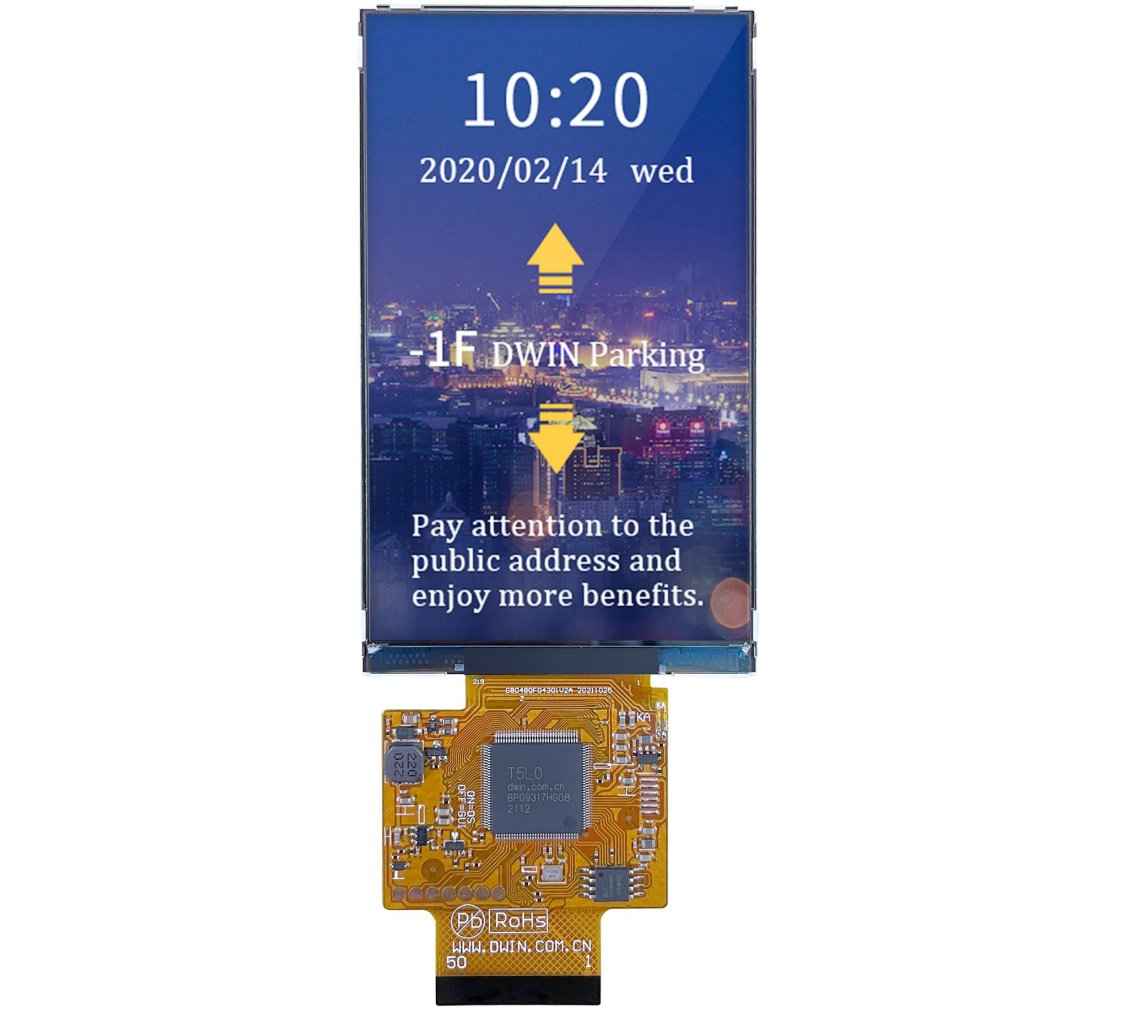

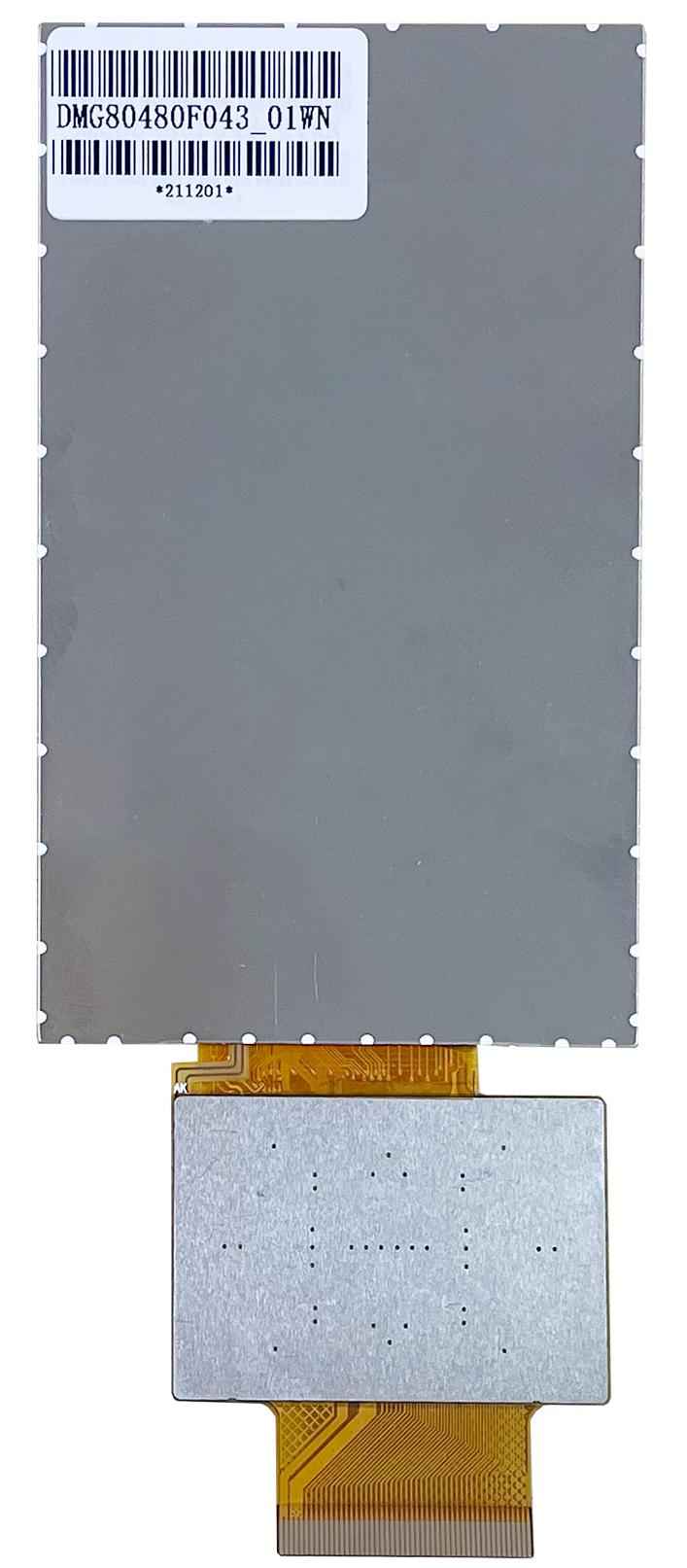

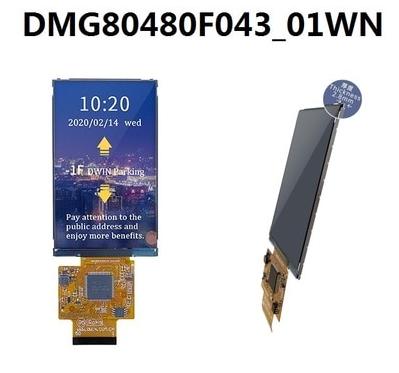

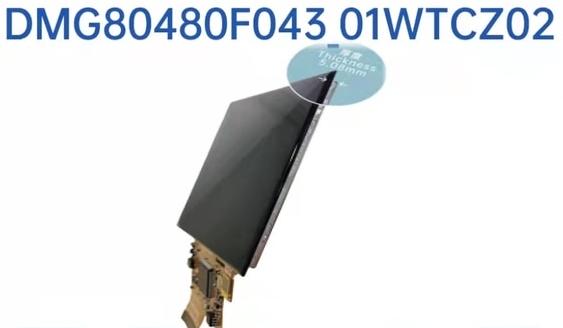

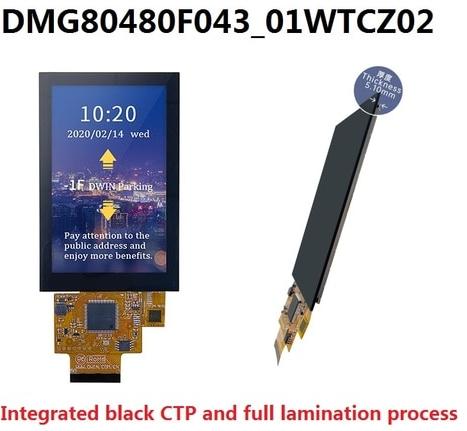

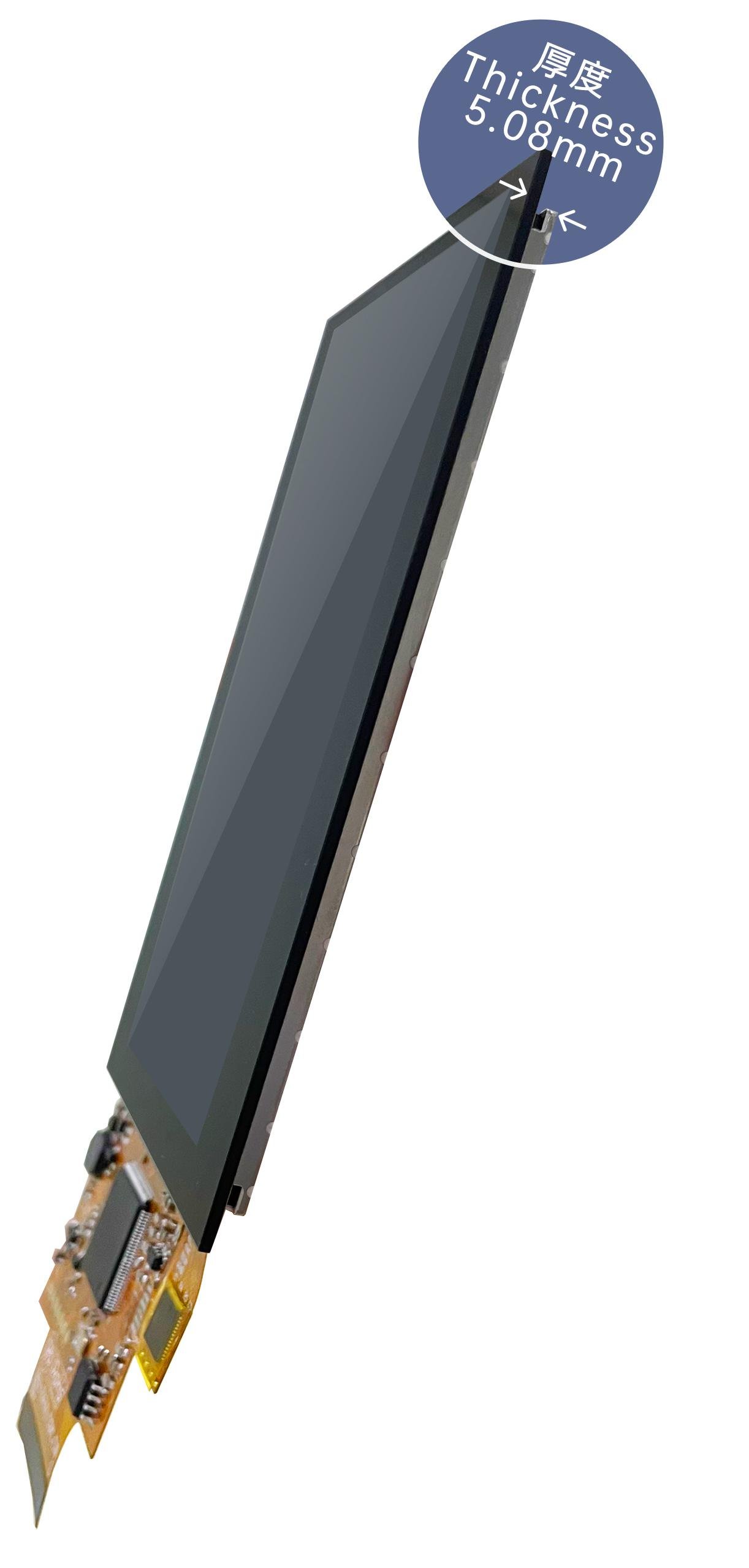

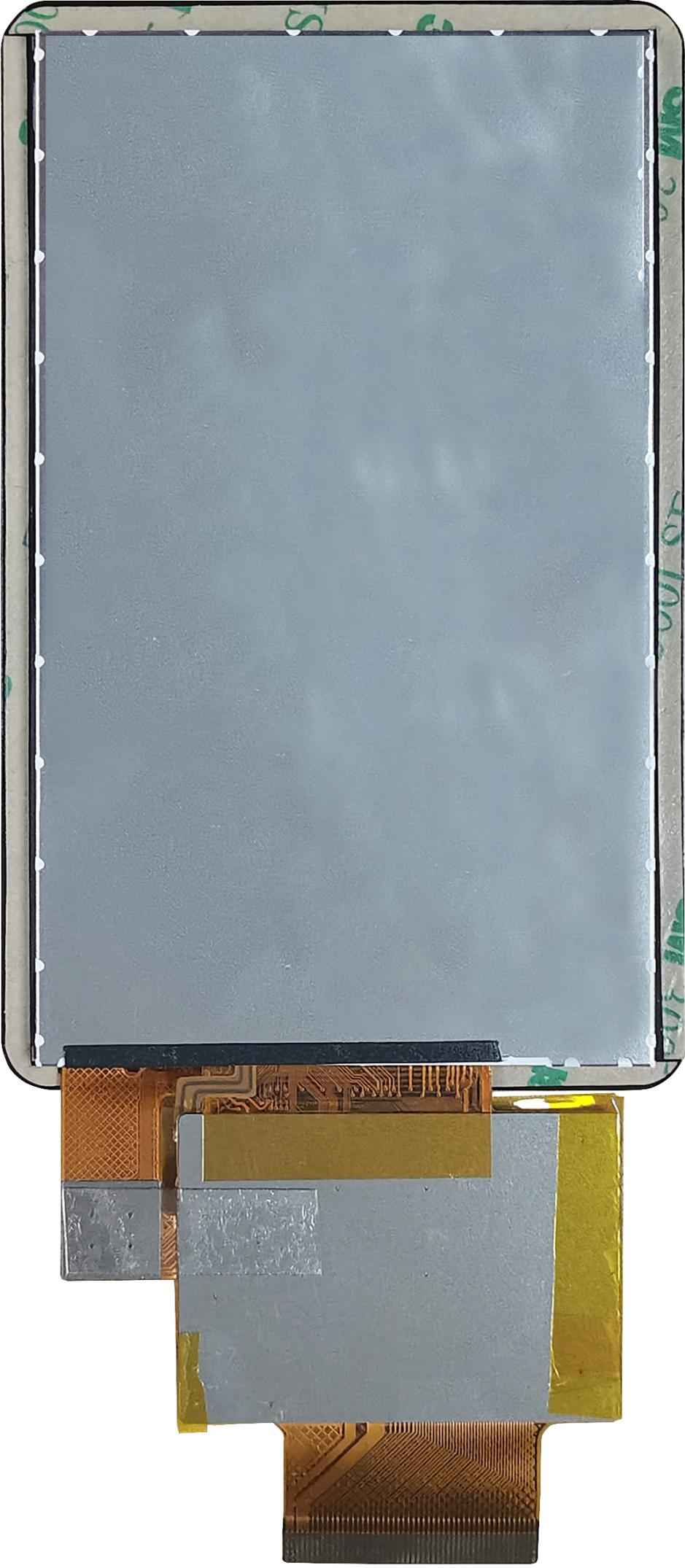

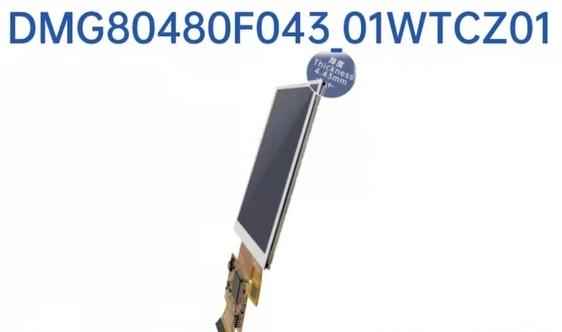

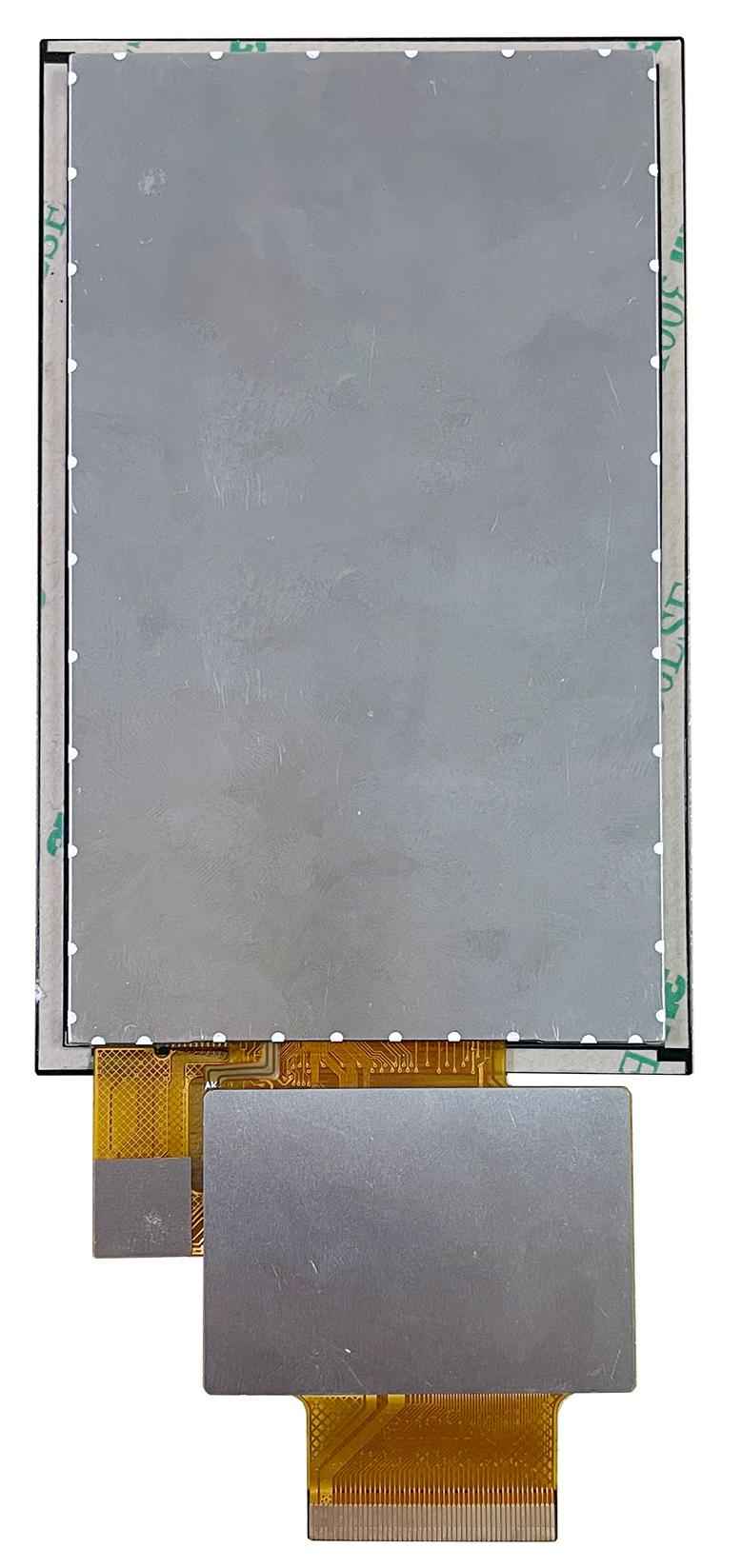

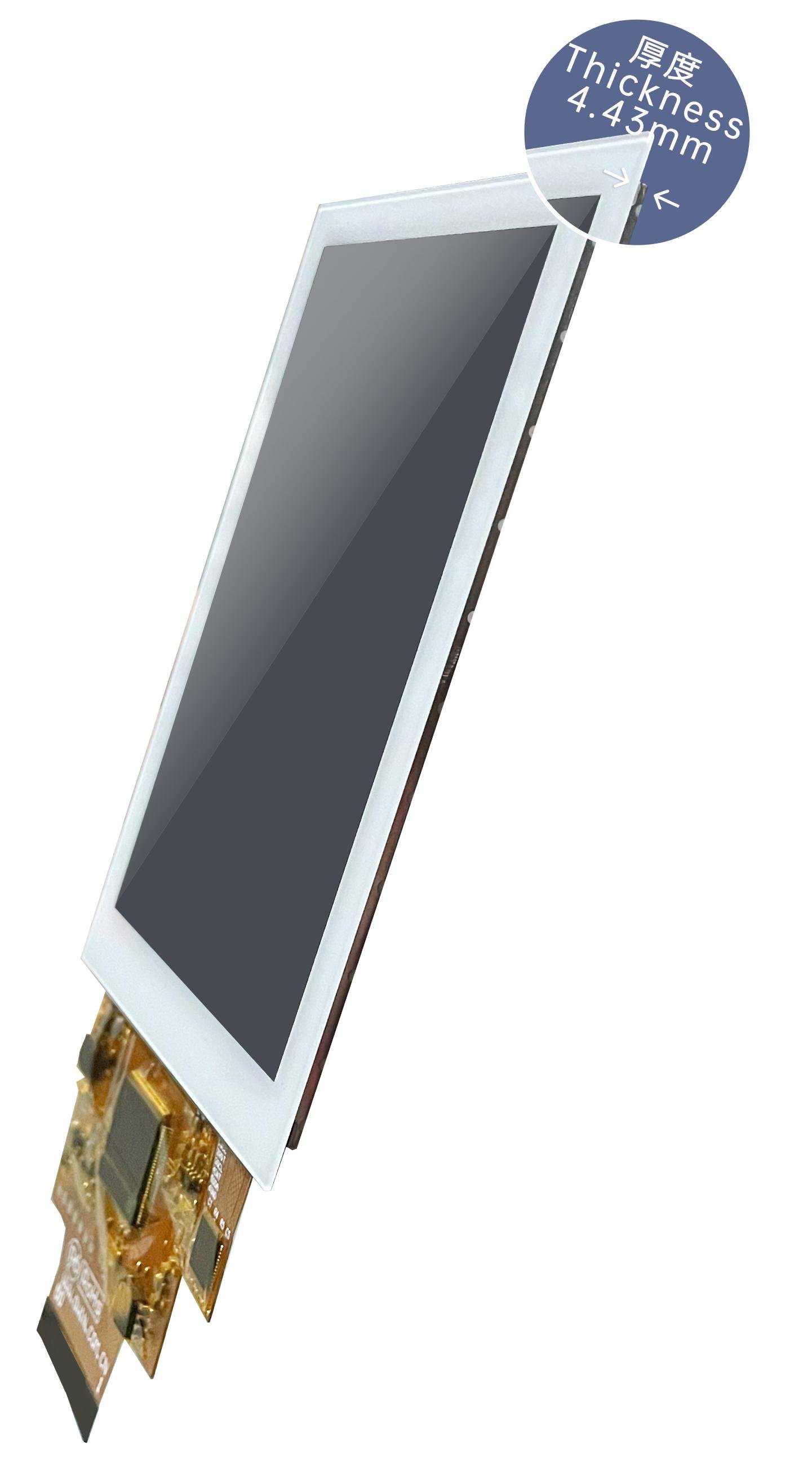

DMG80480F043_01W DWIN T5L0 UART HMI 4.3" ультратонкий IPS ЖК-дисплей
DMG80480F043_01W DWIN T5L0 UART HMI 4.3" ультратонкий IPS ЖК-дисплей фото 2
DMG80480F043_01W DWIN T5L0 UART HMI 4.3" ультратонкий IPS ЖК-дисплей фото 3
DMG80480F043_01W DWIN T5L0 UART HMI 4.3" ультратонкий IPS ЖК-дисплей фото 4
DWIN
Артикул: DMG80480F043_01WTC

Описание товара:

DMG80480F043_01W

ASIC T5L0 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора. Процесс ламинирования рамок LCD и TP с высокой надежностью конструкции. Дополнительный внешний вид TP черного, белого и интегрированного черного цвета. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II

  • Ультратонкий, сверхлегкий и недорогой ЖК-экран COF.
  • 4.3 дюйма, разрешение 480 * 800 пикселей, 262 Тыс. цветов, IPS-TFT-LCD, широкий угол обзора.

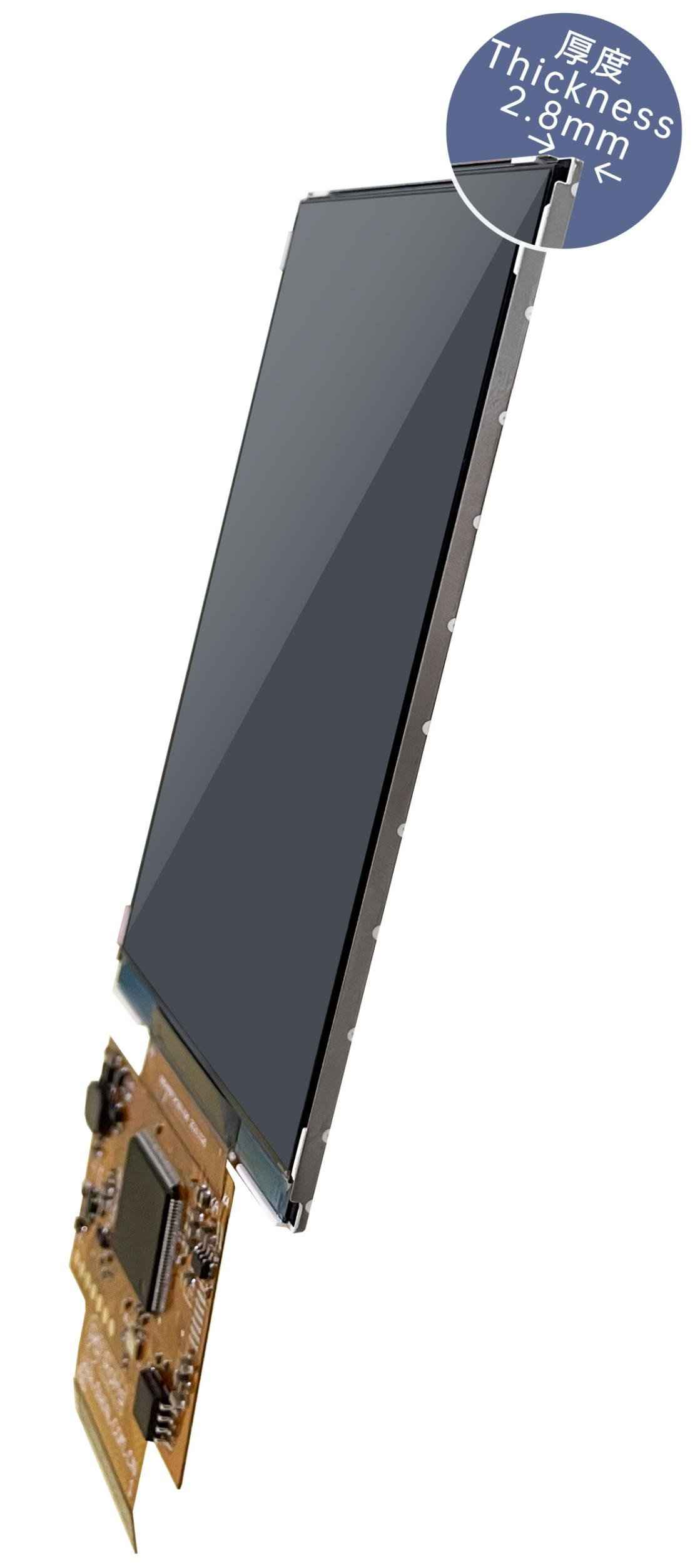

  • Интеллектуальный экран без TP, толщина изделия всего 2,8 мм, с низкой стоимостью.
  • Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства.
  • 50 контактных интерфейсов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки.

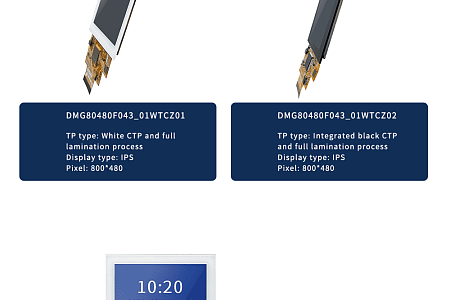

Другие варианты товара:
Тип Touch-панели :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Ультратонкая COF-структура
3D-данные
Диагональ
4.3"
Разрешение
800×480
Срок жизни
≥ 10 000ч
Цветность
Тип ЖК-дисплея
Яркость
WTC: 230 нит / WTCZ01: 230 нит / WTCZ02: 65н ит / WN: 260 нит
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L0 UART HMI 4.3" ультратонкий IPS-TFT ЖК-дисплей
DMG80480F043_01W

ASIC T5L0 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора. Процесс ламинирования рамок LCD и TP с высокой надежностью конструкции. Дополнительный внешний вид TP черного, белого и интегрированного черного цвета. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II

DMG80480F043_01W

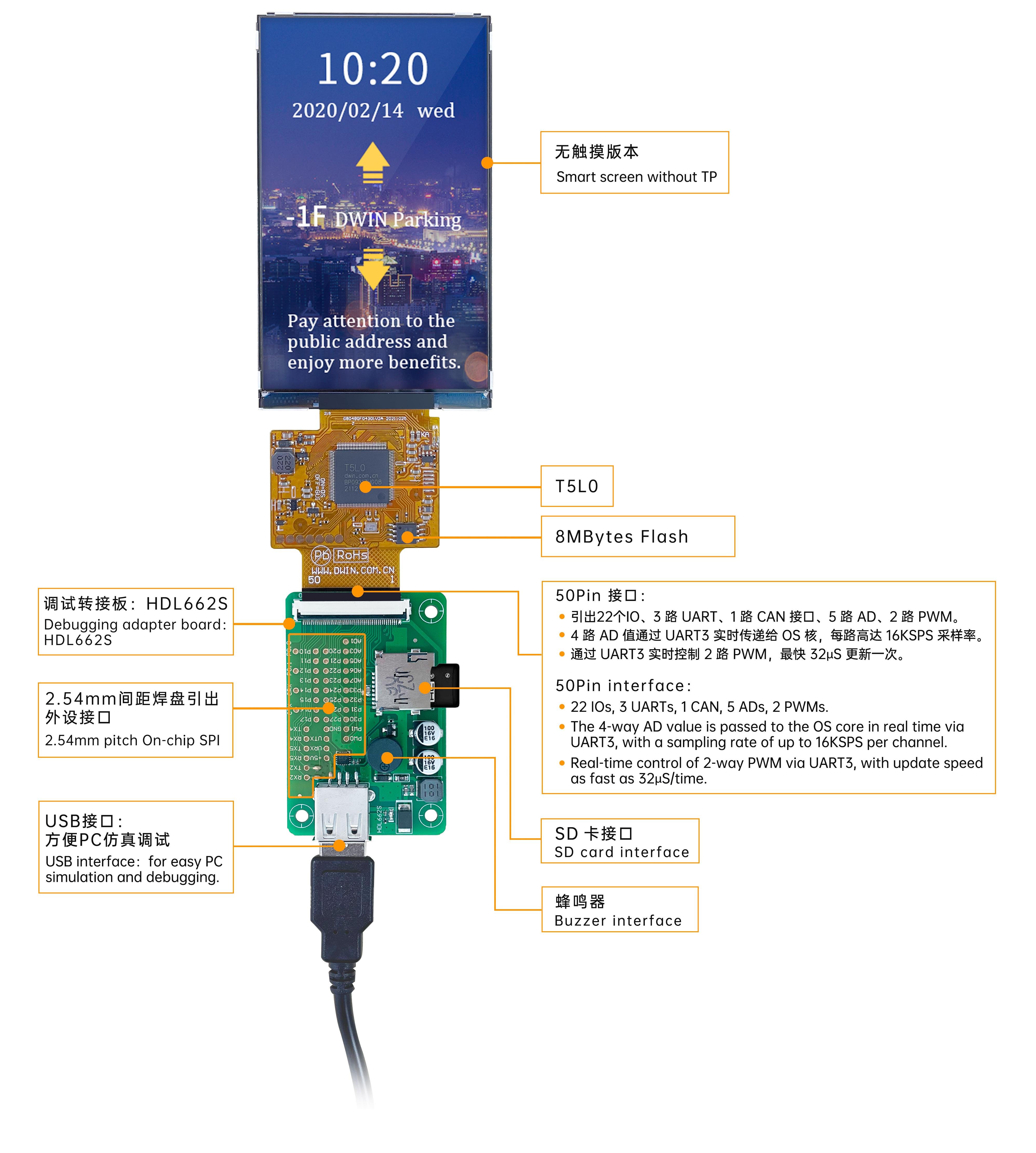

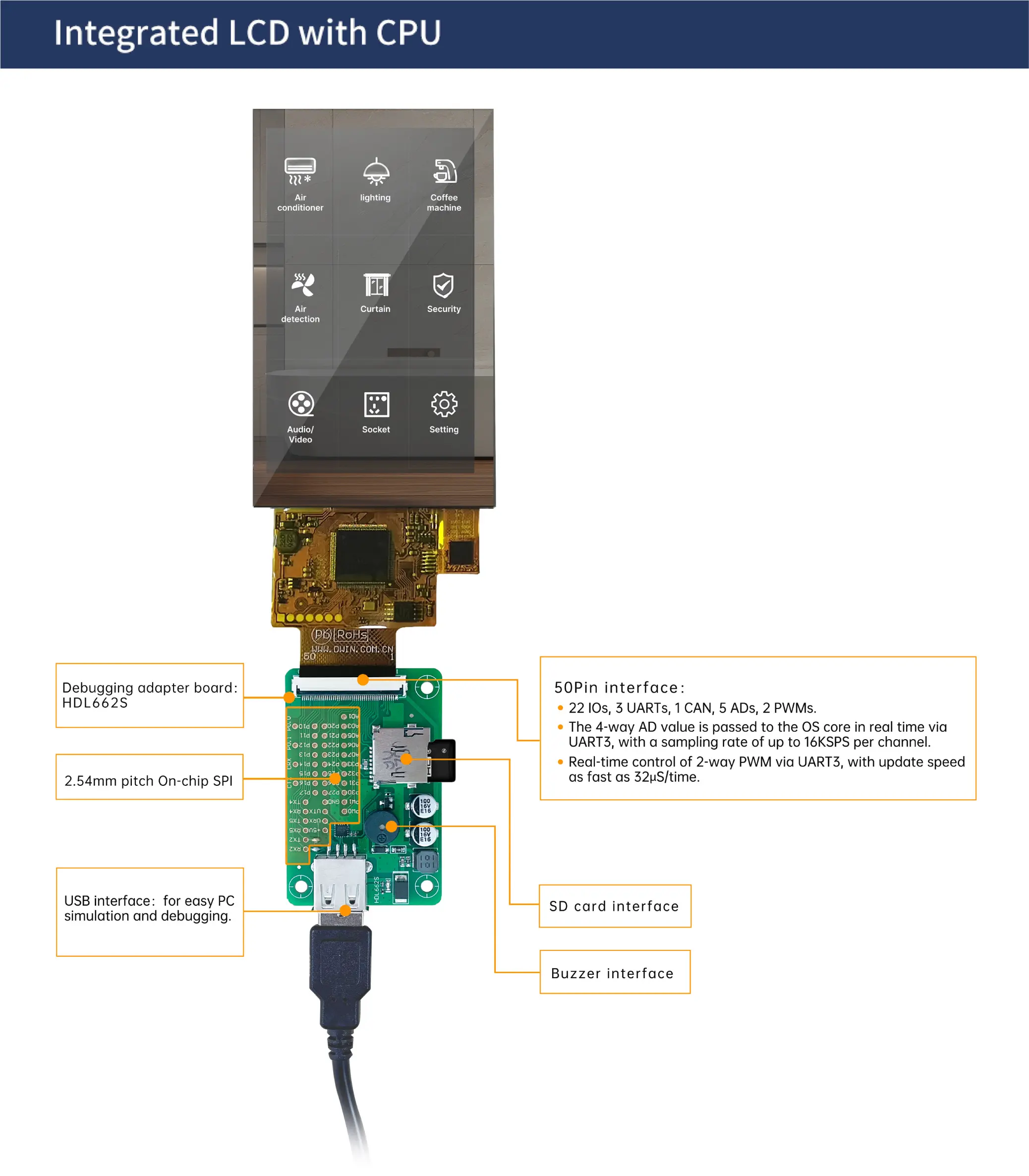

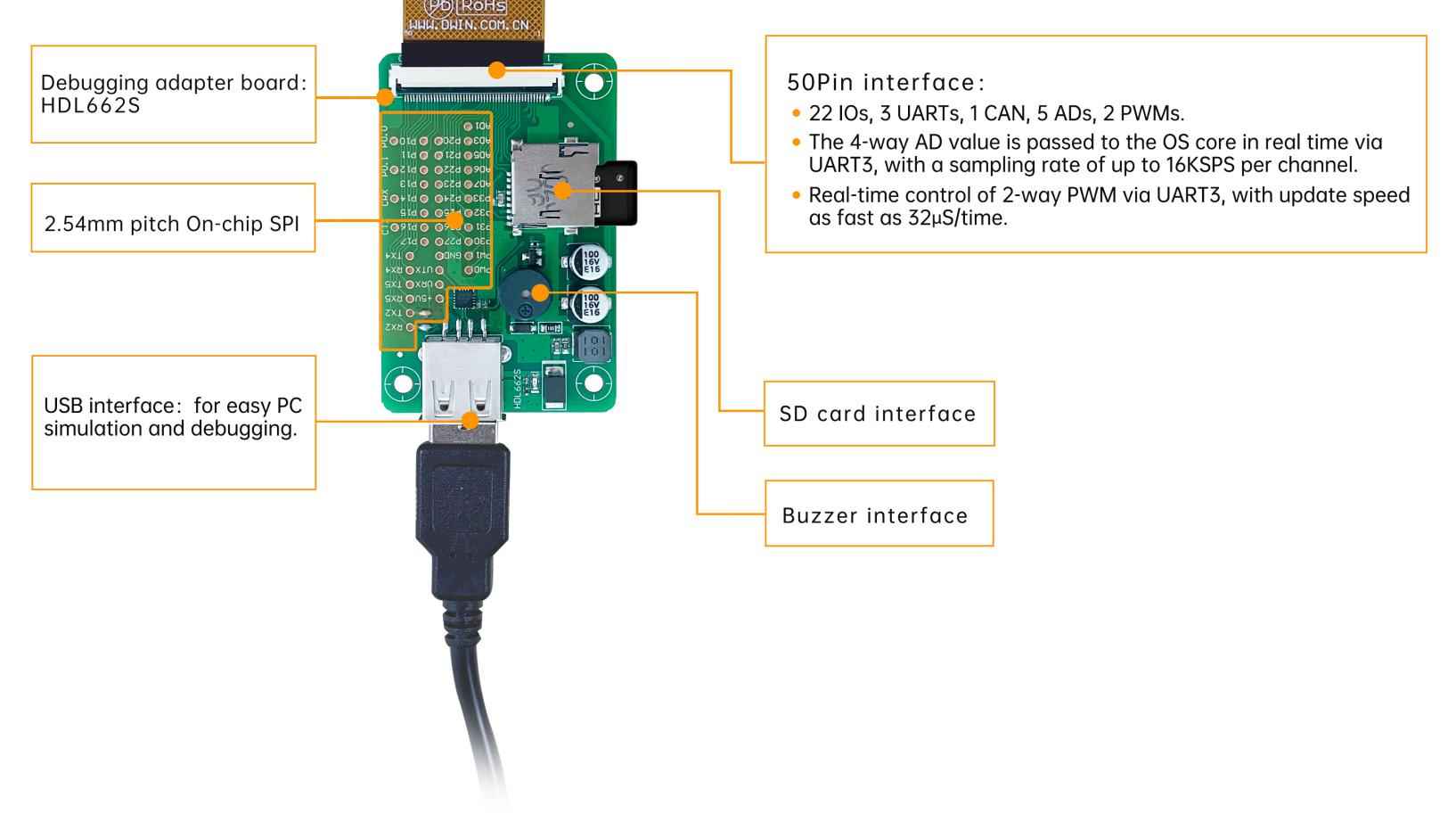

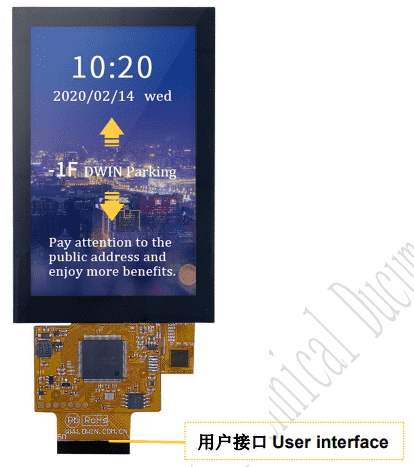

Внешний интерфейс

Таблица контактов внешнего интерфейса
Pin Определение I/O Функциональное описание
1 5V I Источник питания, DC3.6-5.5V
2 5V I
3 GND GND GND
4 GND GND
5 GND GND
6 AD7 I 5 входных АЦП. 12-битное разрешение при питании 3.3 В. Входное напряжение 0-3,3 В. За исключением AD6, остальные данные отправляются в ядро ​​ОС через UART3 в режиме реального времени с частотой дискретизации 16 кГц. AD1 и AD5 можно использовать параллельно, а AD3 и AD7 можно использовать параллельно, что соответствует двум дискретизациям AD 32 кГц. AD1, AD3, AD5, AD7 могут использоваться параллельно, что соответствует частоте дискретизации AD 64 кГц; данные суммируются 1024 раза, а затем делятся на 64, чтобы получить 16-битное значение AD с частотой 64 Гц с помощью передискретизации.
7 AD6 I
8 AD5 I
9 AD3 I
10 AD2 I
11 3.3 O Выход 3,3 В, максимальная нагрузка 150 мА.
12 SPK O Внешний МОП-транзистор для управления зуммером или динамиком. Внешний резистор 10K должен быть притянут к земле, чтобы обеспечить низкий уровень включения питания.
13 SD_CD I/O Интерфейс SD/SDHC. SD_CK подключает конденсатор емкостью 22 пФ к GND рядом с интерфейсом SD-карты.
14 SD_CK O
15 SD_D3 I/O
16 SD_D2 I/O
17 SD_D1 I/O
18 SD_D0 I/O
19 PWM0 O 2 16-битный ШИМ-выход. Внешний резистор 10K должен быть притянут к земле, чтобы обеспечить низкий уровень включения питания. Ядром ОС можно управлять в режиме реального времени через UART3.
20 PWM1 O
21 P3.3 I/O При использовании RX8130 или SD2058 I2C RTC для подключения к обоим IO, SCL следует подключить к P3.2, а SDA подключить к P3.3 параллельно с подтягиванием резистора 10K до 3,3 В.
22 P3.2 I/O
23 P3.1/EX1 I/O Он может одновременно использоваться как вход внешнего прерывания 1 и поддерживает режимы прерывания как по низкому уровню напряжения, так и по заднему фронту.
24 P3.0/EX0 I/O Он может одновременно использоваться как вход внешнего прерывания 0 и поддерживает режимы прерывания как по низкому уровню напряжения, так и по заднему фронту.
25 P2.7 I/O IO interface
26 P2.6 I/O IO interface
27 P2.5 I/O IO interface
28 P2.4 I/O IO interface
29 P2.3 I/O IO interface
30 P2.2 I/O IO interface
31 P2.1 I/O IO interface
32 P2.0 I/O IO interface
33 P1.7 I/O IO interface
34 P1.6 I/O IO interface
35 P1.5 I/O IO interface
36 P1.4 I/O IO interface
37 P1.3 I/O IO interface
38 P1.2 I/O IO interface
39 P1.1 I/O IO interface
40 P1.0 I/O IO interface
41 UART4_TXD O UART4
42 UART4_RXD I
43 UART5_TXD O UART5
44 UART5_RXD I
45 P0.0 I/O IO interface
46 P0.1 I/O IO interface

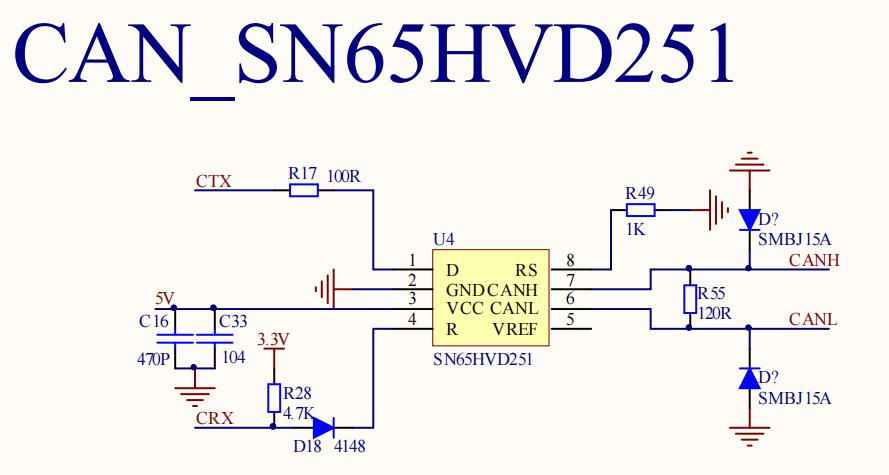

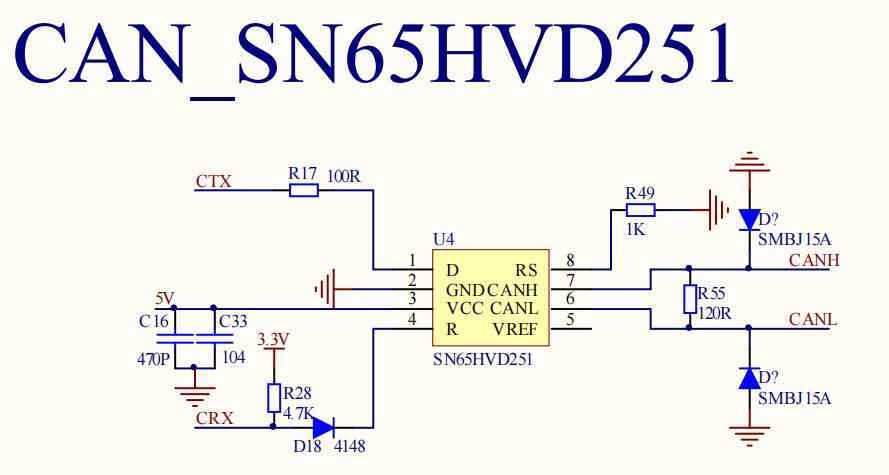

47 CAN_TX O CAN interface
48 CAN_RX I
49 UART2_TXD O UART2 (UART0 serial port of OS core)
50 UART2_RXD I

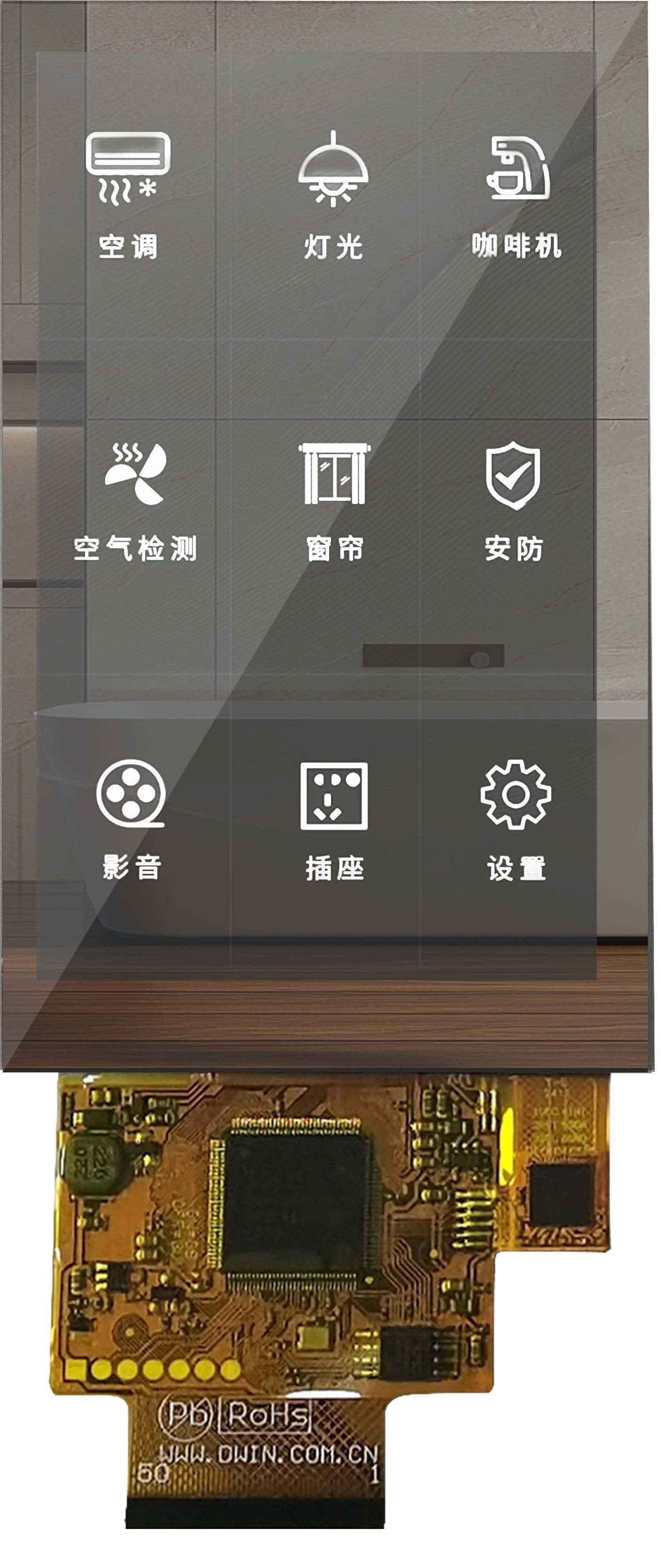

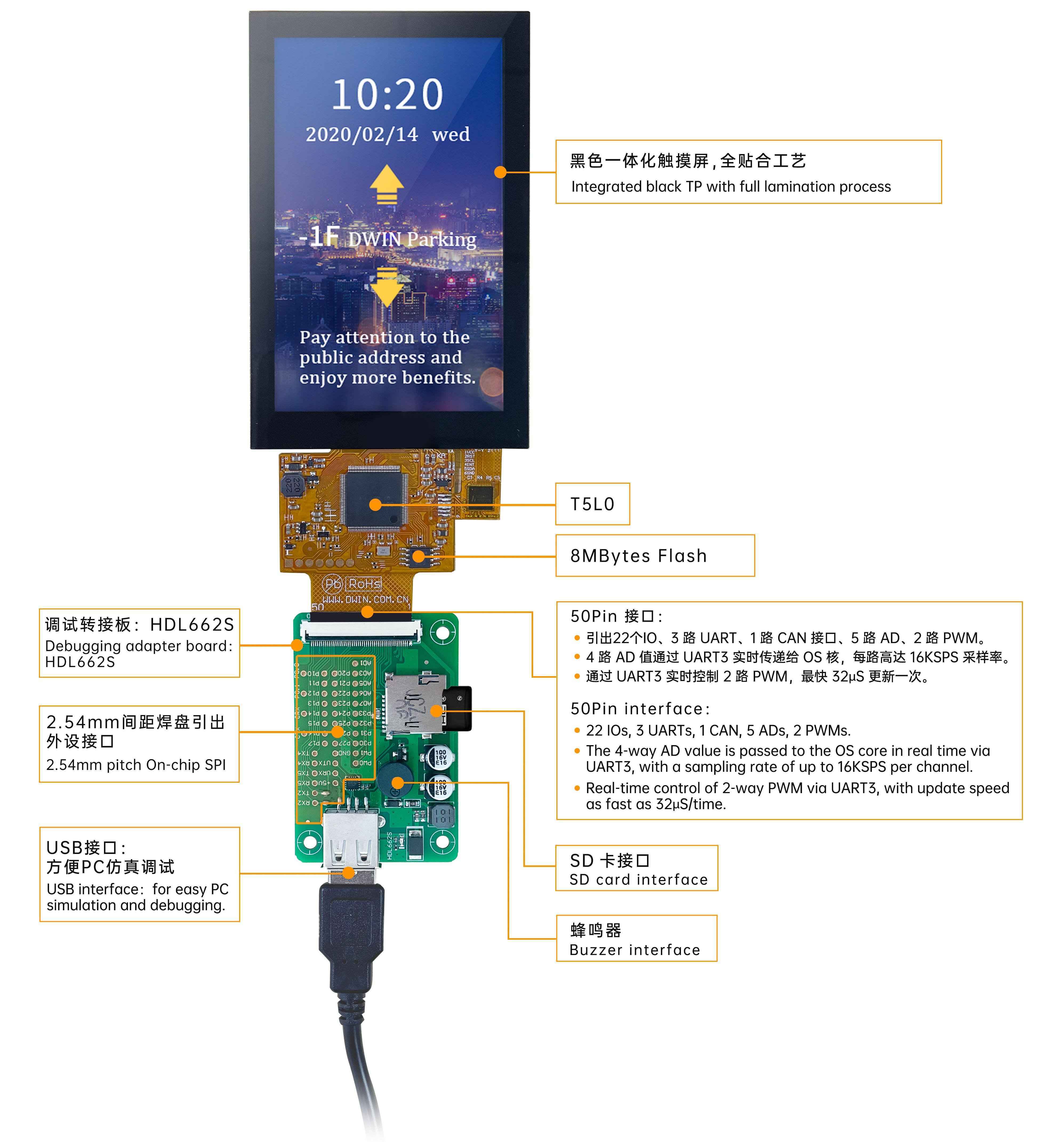

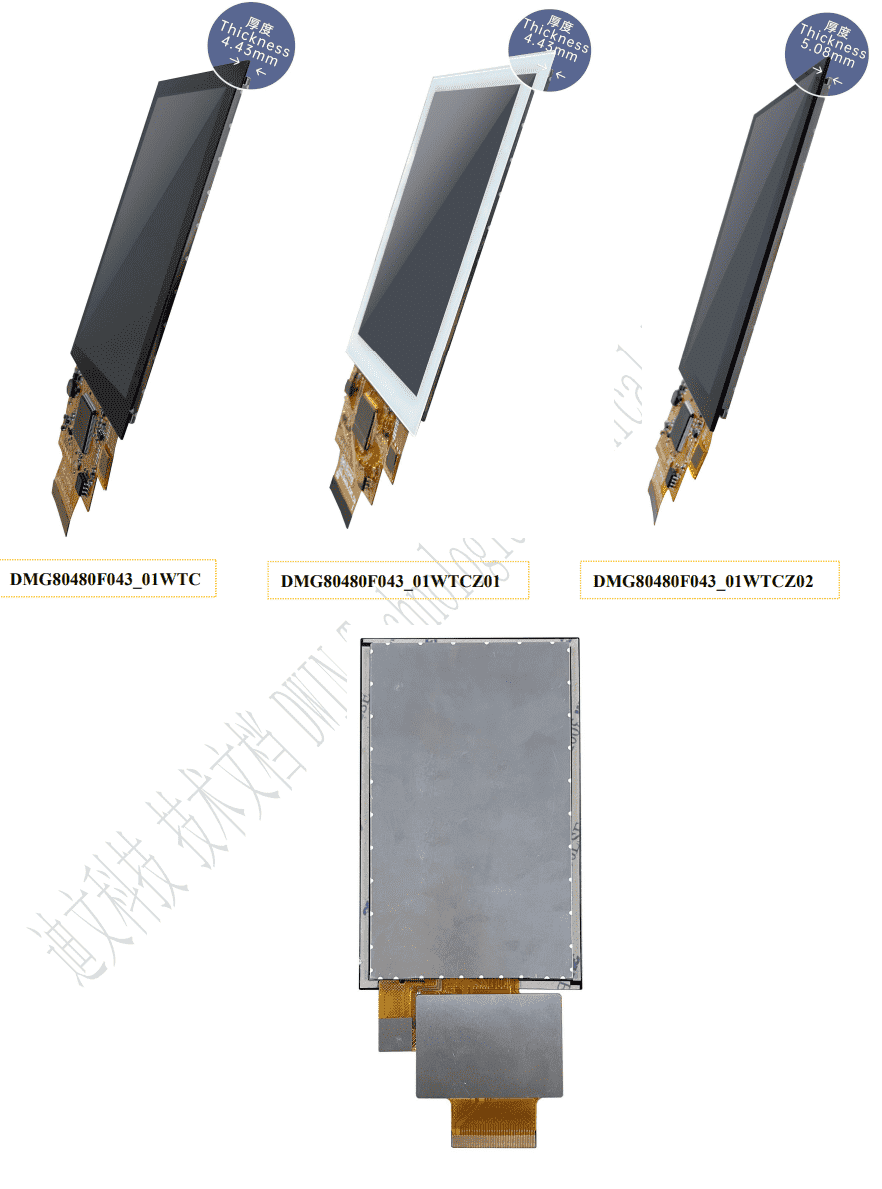

COF структура

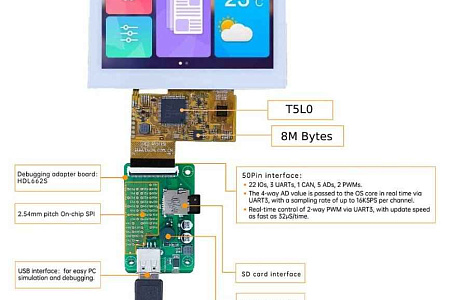

Function working principle
COF структура


Характеристики

Основные параметры
Степень применения Ультратонкая COF-структура
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 4.3"
Разрешение 800×480
Срок жизни ≥ 10 000ч
Цветность 262K (262144) 18-bit 6R6G6B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость WTC: 230 нит / WTCZ01: 230 нит / WTCZ02: 65н ит / WN: 260 нит
Угол обзора(V.A.) Широкий угол обзора, типичное значение 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) 71.86× 70.18
Подсветка LED
Яркость 260 nit
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+G
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 4.5~5.5В, тип. 5V
Рабочий ток VCC= 5В, максимальная подсветка 230 мА. VCC=5В, подсветка выключена 75 мА
Рабочая среда
Рабочая температура -10℃~60℃
Температура хранения -30~85℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Contact discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KHz Normal operation
Интерфейс
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 0~3.3В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART2: ТТЛ. UART4: TTL (доступно только после настройки ОС). UART5: TTL (доступно только после настройки ОС)
Пользовательский интерфейс 50Pin_0.5mm FPC
USB USB-питание Другие товары
Интерфейс UART2: TTL. UART4: TTL (Доступно только после настройки ОС). UART5: TTL (Доступно только после настройки ОС
Формат данных UART2: N8. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82;4 modes (OS configuration)
Память
Flash память 8 Мб NOR Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L0
T5L0 ASIC T5L0 ASIC — это маломощная, экономичная, высокоинтегрированная однокристальная двухъядерная ASIC с графическим интерфейсом и приложением, разработанная DWIN Technology для небольших ЖК-дисплеев и серийно выпускаемая в 2020 году
Пользовательский интерфейс и периферия
UI Version TA / DGUSII
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2021-12-18
Datasheet
Размеры

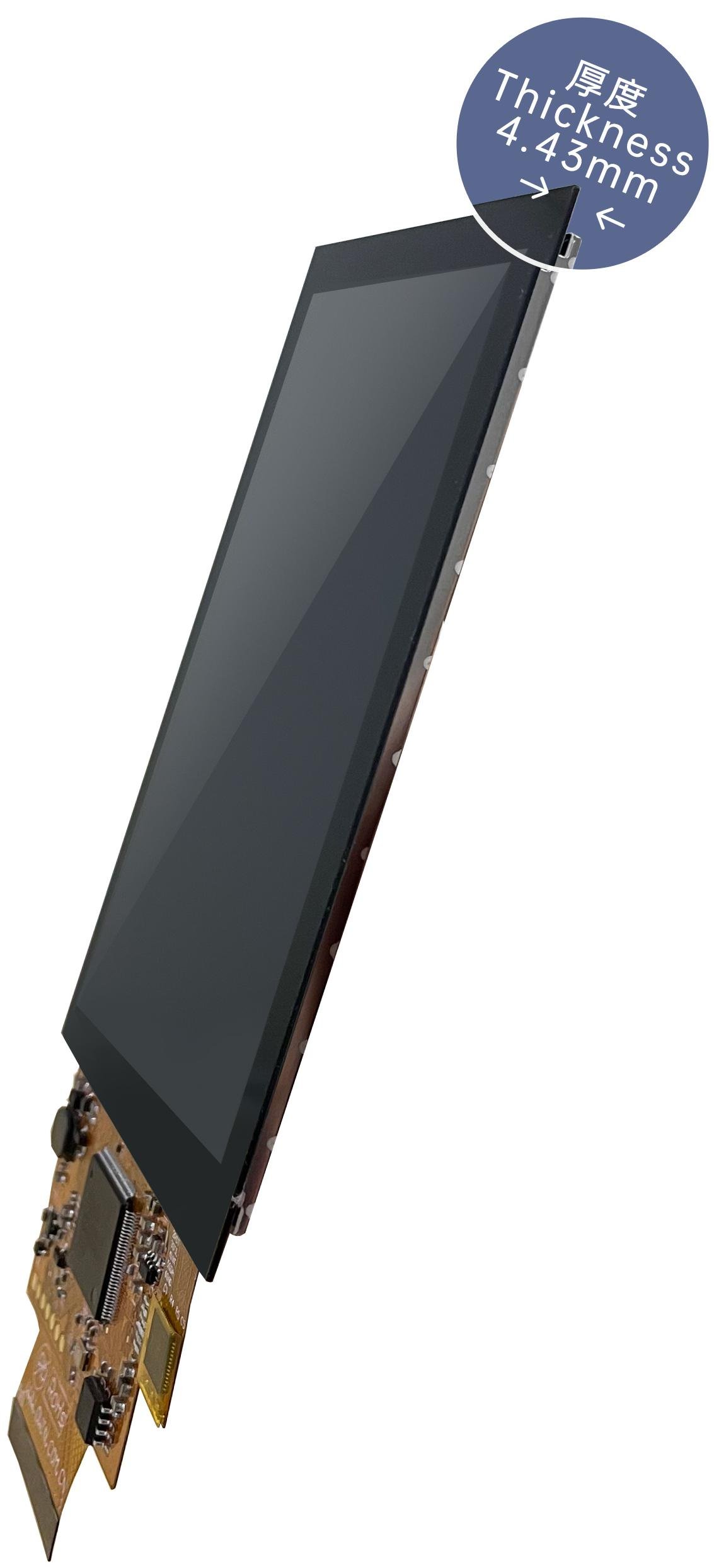

Размеры (ШxВxГ), мм 68.26×109.47×4.43
Вес и габариты
Вес (грамм) 72.2
Прочие
Наличие в России Да
Гарантия 1 год
Страна бренда Китай
Артикул DMG80480F043_01WTC
В наличии в России Да
