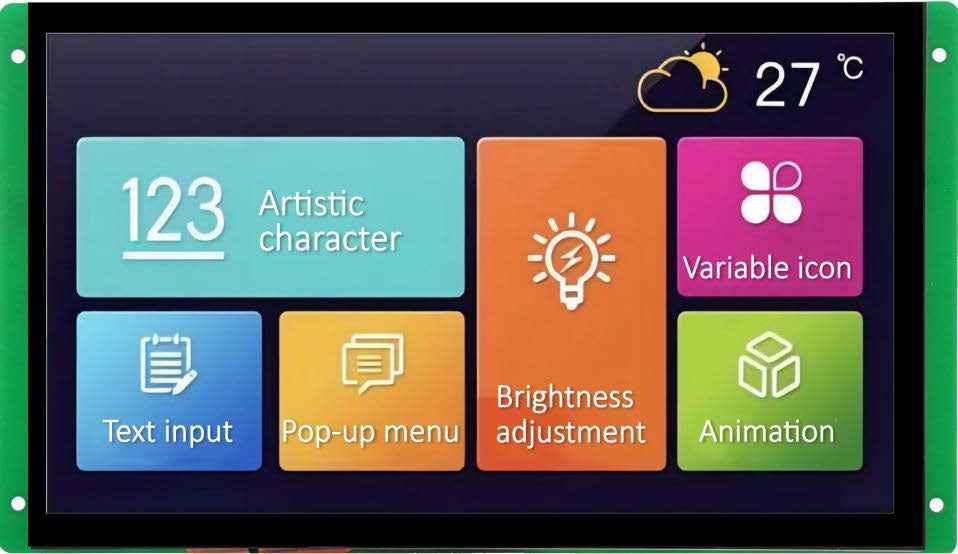

DMG10600C101_04W DWIN T5L2 UART HMI 10.1" IPS ЖК-дисплей HMI коммерческого класса
DMG10600C101_04W DWIN T5L2 UART HMI 10.1" IPS ЖК-дисплей HMI коммерческого класса фото 2
DWIN
Отзывов: 0
Артикул: DMG10600C101_04WTC

Описание товара:

На базе T5L2, под управлением системы DGUS II, коммерческого уровня.
10.1 дюйма, разрешение 1024*600 пикселей, 16.7 млн ​​цветов, IPS-TFT-LCD, широкий угол обзора.
Емкостный сенсорный экран.
Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Коммерческий класс
Диагональ
10.1"
Разрешение
1024×600
Срок жизни
≥ 10 000ч
Размеры (ШxВxГ), мм
257.8×148.1×15.2
Вес нетто
545
Установочные размеры, мм
36.0(+0.3mm)×144.0(+0.3mm)
Периферия
DMG10600C101_04WTC Capacitive touch panel, buzzer,SD card interface / DMG10600C101_04WTR Resistive touch panel, buzzer,SD card interface
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 10.1" IPS ЖК-дисплей HMI коммерческого класса
DMG10600C101_04W

国际站PCB模板

ASIC

T5L2 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the
chip, 512KBytes used to store the user database. Rewrite cycle: over
100,000 times

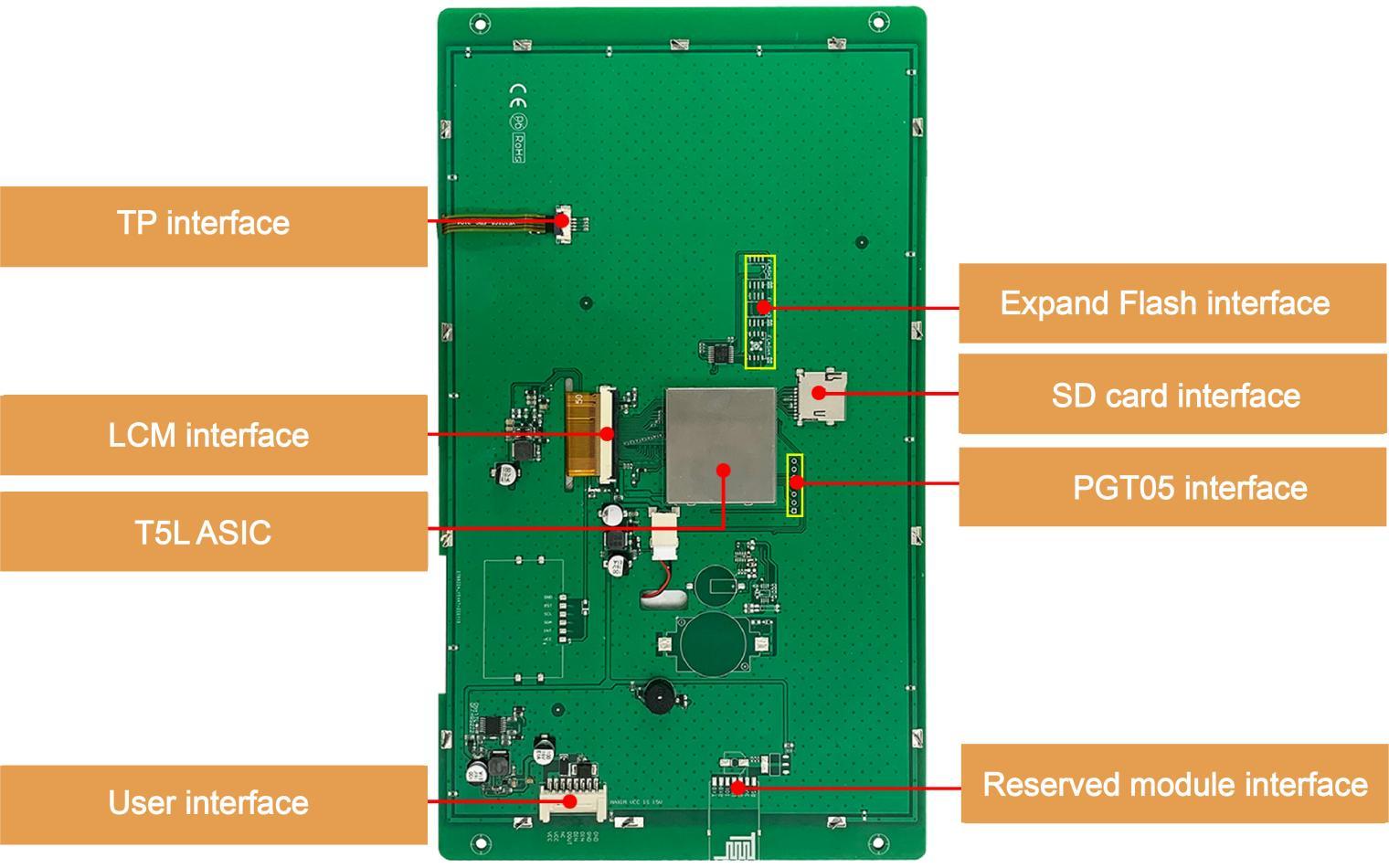

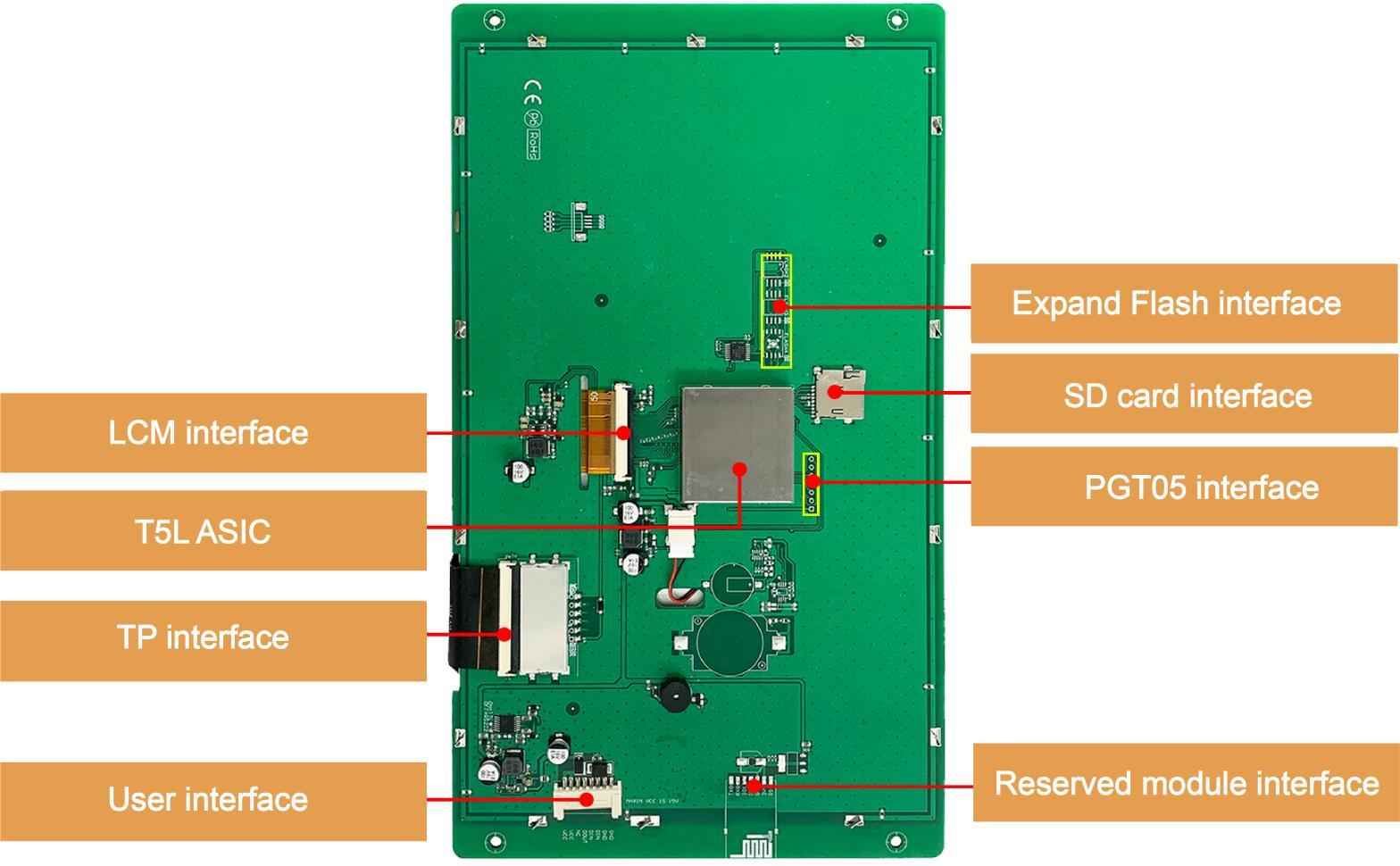

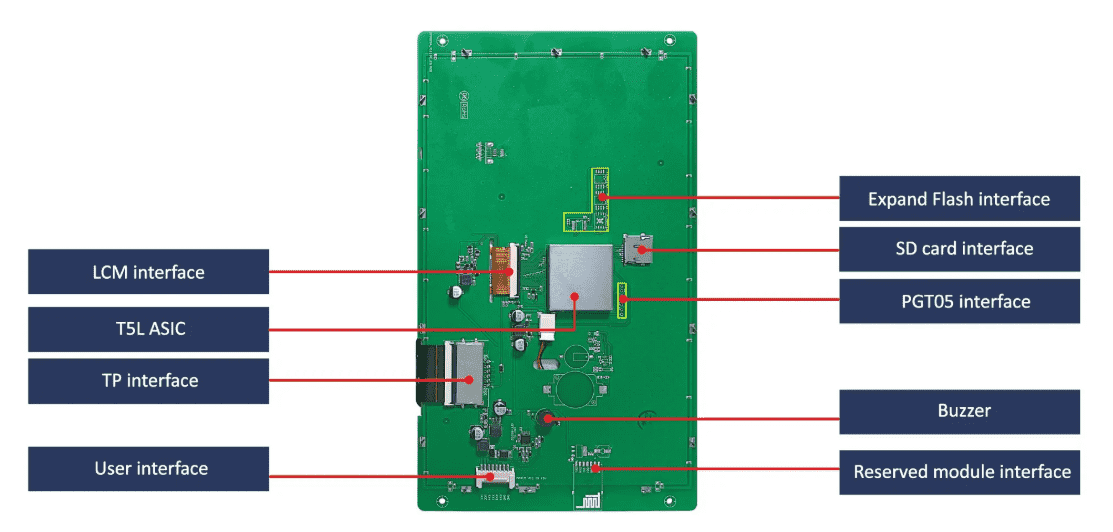

Hardware and interface description

LCM interface FPC50_0.5mm, RGB interface
TP interface CTP: COB structure, IIC interface
RTP: 4Pin_1.0mm interface
User interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 16 MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Expand Flash Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Buzzer 3V passive buzzer. Power: <1W
SD  card interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module interface Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal
<р3>Display Parameters
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85°（L/R/U/D）
Resolution 1024×600 pixels (support 0°/90°/180°/270°)
Color 24-bit 8R8G8B
Active Area (A.A.) 222.7mm (W)×125.3mm (H)
Backlight Mode LED
Backlight Service Life >10000 hours (Time of the brightness decaying to 50%on the condition of continuous working with the maximum brightness)
Brightness DMG10600C101_04WTC: 200nit
DMG10600C101_04WTR: 200nit
Brightness Control 0~100 grade (When the brightness is adjusted to 1%~30%of the maximum brightness, flickering may occur and is not recommended to use in this range)
Note: You can use dynamic screen saver wallpapers to avoid after images caused by fixed page display for a long time.

Touch Parameters

Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of tempered glass
Touch Mode Single point touch, support continuous sliding touch
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Single point touch, support continuous sliding touch
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch

Serial Interface Parameters

Mode UART2: ON=TTL/CMOS; OFF=RS232
UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Voltage Level Test Condition Min Typ Max Unit
Output 1, Iout = -4mA 2.7 3.2 - V
Output 0, Iout = 4mA - 0.1 0.4 V
Input 1 2.4 3.3 5.5 V
Input 0 0 - 1.0 V
Baud Rate 3150~3225600bps, typical value of 115200bps
Data Format UART2: N81
UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
Interface Cable 8Pin_2.0mm

Electrical specifications

Rated Power <5W
Operating Voltage 6~15V, typical value of 12V
Operating Current 310mA VCC=12V, max backlight
100mA VCC=12V, backlight off
Recommended power supply: 12V 1A DC

Operating environment

Operating Temperature -20℃~70℃ (12V @ 60% RH)
Storage Temperature -30℃~80℃
Conformal Coating None
Operating Humidity 10%~90%RH, typical value of 60% RH

Peripheral

DMG10600C101_04WTC Capacitive touch panel, buzzer,SD card interface
DMG10600C101_04WTR Resistive touch panel, buzzer,SD card interface

C


Характеристики

Основные параметры
Степень применения Коммерческий класс
Дисплей
Диагональ 10.1"
Разрешение 1024×600
Срок жизни ≥ 10 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _04WTC: 200nit / _04WTR: 200nit
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 222.7×125.3
Подсветка LED
Яркость 200 nit
Размеры
Размеры (ШxВxГ), мм 257.8×148.1×15.2
Вес нетто 545
Установочные размеры, мм 36.0(+0.3mm)×144.0(+0.3mm)
Размеры (ШxВxГ), мм 257.8×148.1×15.2
Установочные размеры, мм 236.0(+0.3mm)×144.0(+0.3mm)
Пользовательский интерфейс и периферия
Периферия DMG10600C101_04WTC Capacitive touch panel, buzzer,SD card interface / DMG10600C101_04WTR Resistive touch panel, buzzer,SD card interface
Напряжение и ток
Напряжение питания, В 6...15В, тип. 12V
Напряжение питания, тип. 5V Другие товары
Рабочий ток 310mA VCC=12V, max backlight 100mA VCC=12V, backlight off
Рабочая среда
Рабочая температура -20...70℃ (12V @ 60% RH)
Температура хранения -30...80℃
Рабочая влажность 10%~90%RH, typical value of 60% RH
Интерфейс
LCM интерфейс FPC50 0.5mm, RGB interface
RTP интерфейс FPC4 1.0mm
CTP интерфейс Интерфейс IIC
Скорость передачи данных 3150~3225600 bps, typical value of 115200 bps
Входной интерфейс UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Пользовательский интерфейс 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
Разъем 8Pin_2.0mm
Формат данных UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
Зарезервированный интерфейс модуля Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk
PGT05 интерфейс When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal
Память
Flash расширение Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L2
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2023-07-06
Datasheet
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Вес и габариты
Ширина (мм) 148.1
Вес (грамм) 545
Прочие
Гарантия 1 год
Страна бренда Китай
Страна производства Китай
Артикул DMG10600C101_04WTC
