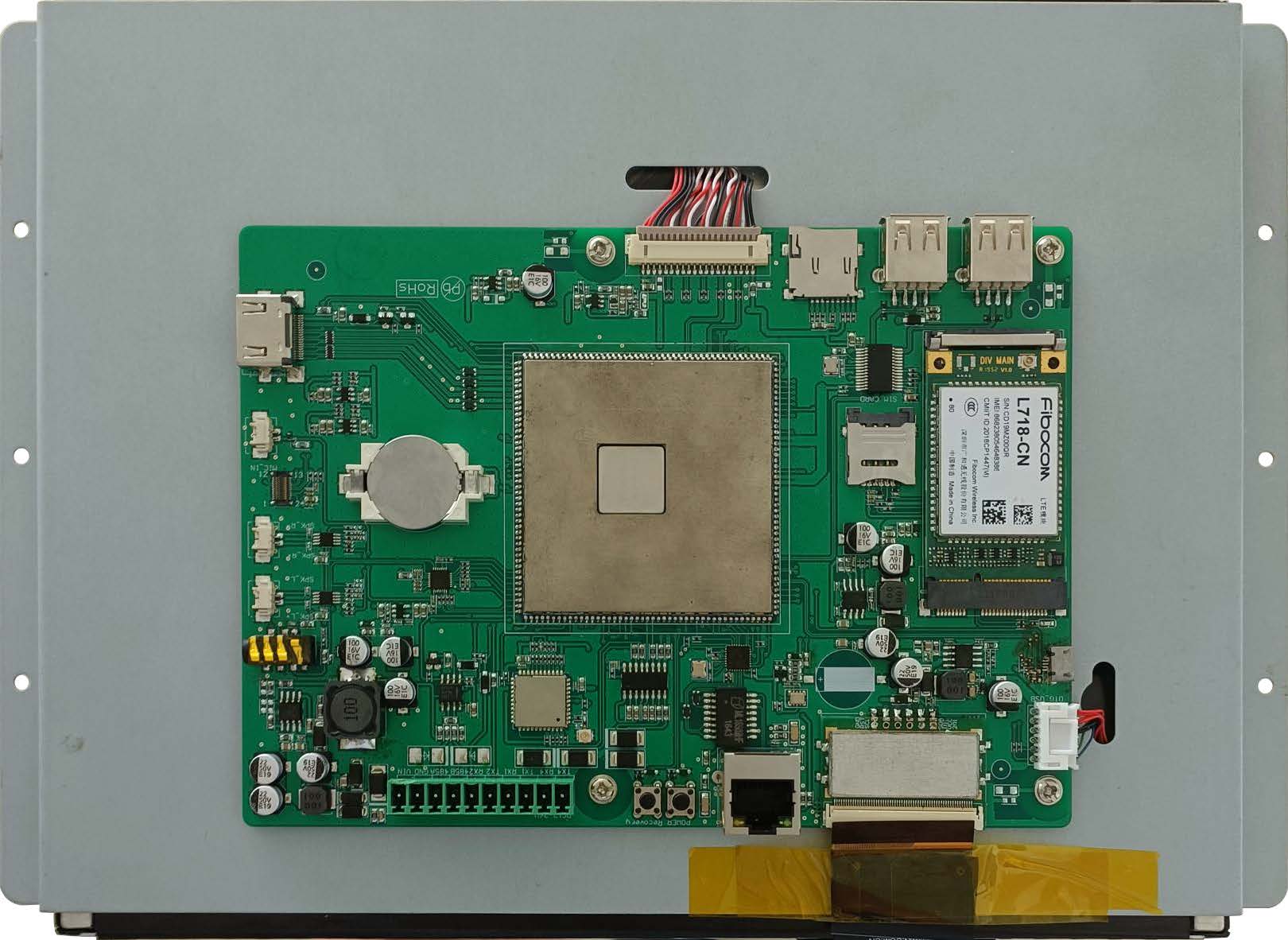

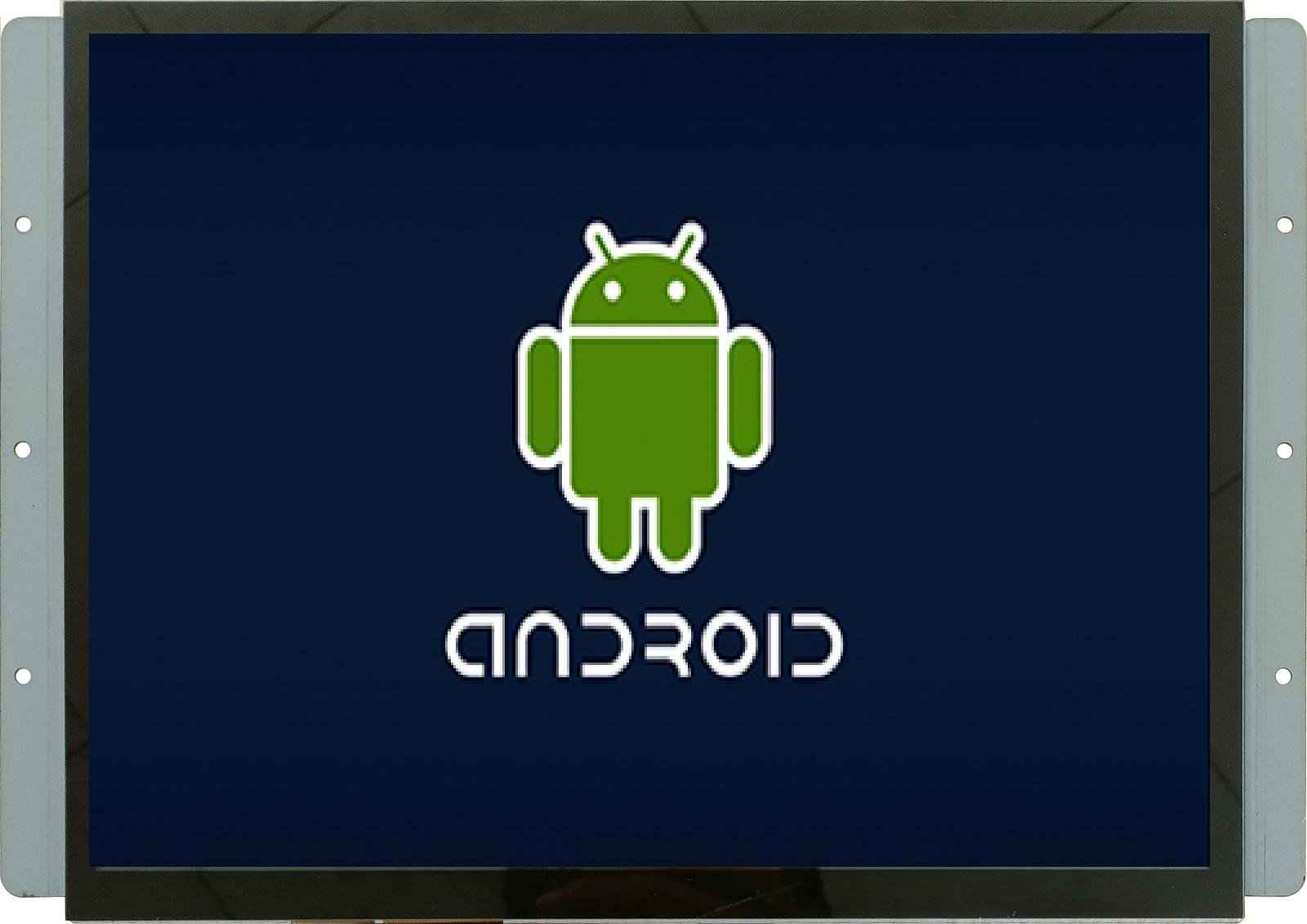

DMG10768T121_34WTC DWIN 12.1" Android-дисплей 1024*768 промышленного класса с сенсорной ёмкостной панелью
DMG10768T121_34WTC DWIN 12.1" Android-дисплей 1024*768 промышленного класса с сенсорной ёмкостной панелью фото 2
DMG10768T121_34WTC DWIN 12.1" Android-дисплей 1024*768 промышленного класса с сенсорной ёмкостной панелью фото 3
DWIN
Отзывов: 0
Артикул: DMG10768T121_34WTC

Описание товара:

  • DMG10768T121_34WTC 12.1" емкостный Android-дисплей 1024*768 промышленного класса.
  • Промышленный интеллектуальный дисплейный терминал Android на базе RK3288, работающий под управлением ОС Android 8.1.
  • 12.1 дюйма, разрешение 1024*768 пикселей, 16.7 млн цветов, IPS-TFT-LCD, CTP.
  • Совместим с 4G, Wi-Fi, Bluetooth, микрофоном, камерой и другими богатыми периферийными устройствами.
  • Доступно для обновления с USB и SD-карт.
  • Доступен порт RS232 и RS485 для подключения и обмена данными с внешними устройствами.
  • Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр веб-страниц, воспроизведение музыки и видео, копирование данных и т.д.

Характеристики:
Все характеристики
Степень применения
Индустриальный класс
3D-данные
Загрузить
Диагональ
12.1"
Разрешение
1024×768
Срок жизни
≥ 30 000ч
Яркость
350 nit
Размеры (ШxВxГ), мм
289.2×204.0×34.6
Вес нетто
1270
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN 12.1" емкостный Android-дисплей 1024*768 промышленного класса с сенсорной ёмкостной панелью
DMG10768T121_34WTC


DMG10768T121_34WTC3

Master Control Parameters

Motherboard level Industrial
CPU RK3288, ARM Cortex-A17, Quad-core
OS Android 8.1
FLASH 8Gbytes EMMC5.0
RAM 2Gbytes DDR3

Display Parameters

Color 16.7M(16777216)colors
Panel Type IPS
Viewing Angle 85/85/85/85 (L/R/U/D)
Active Area (A.A.) 245.76mm(W)×184.32mm(H)
Resolution 1024×768 Pixel
Backlight LED
Brightness 350nit

Voltage & Current

Power Voltage 12~36V
Operation Current VCC = +12V, Backlight on  (1220 mA)
VCC = +12V, Backlight off  (300 mA)
Recommended power supply: 12V 1A DC

Reliability Test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal coating Yes
ESD Air discharge±8KV; Contact discharge±6KV
EFT Group pulse interference ±2KV

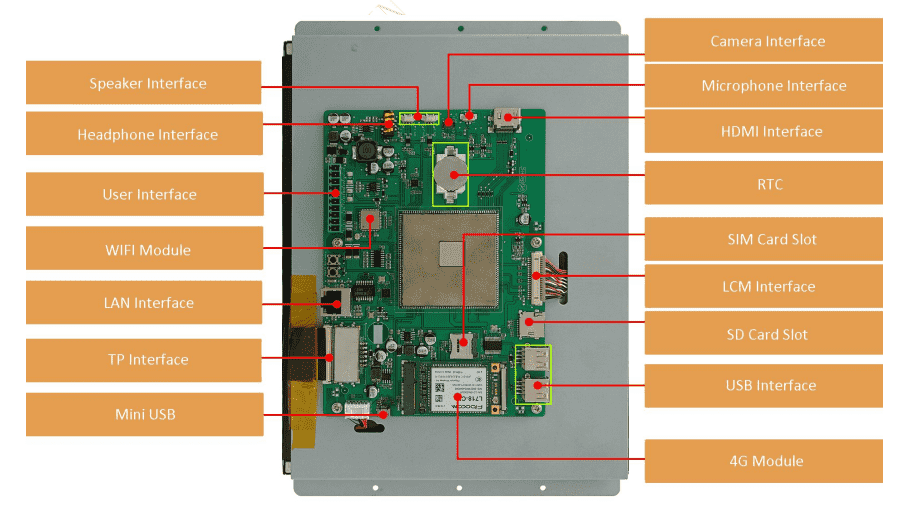

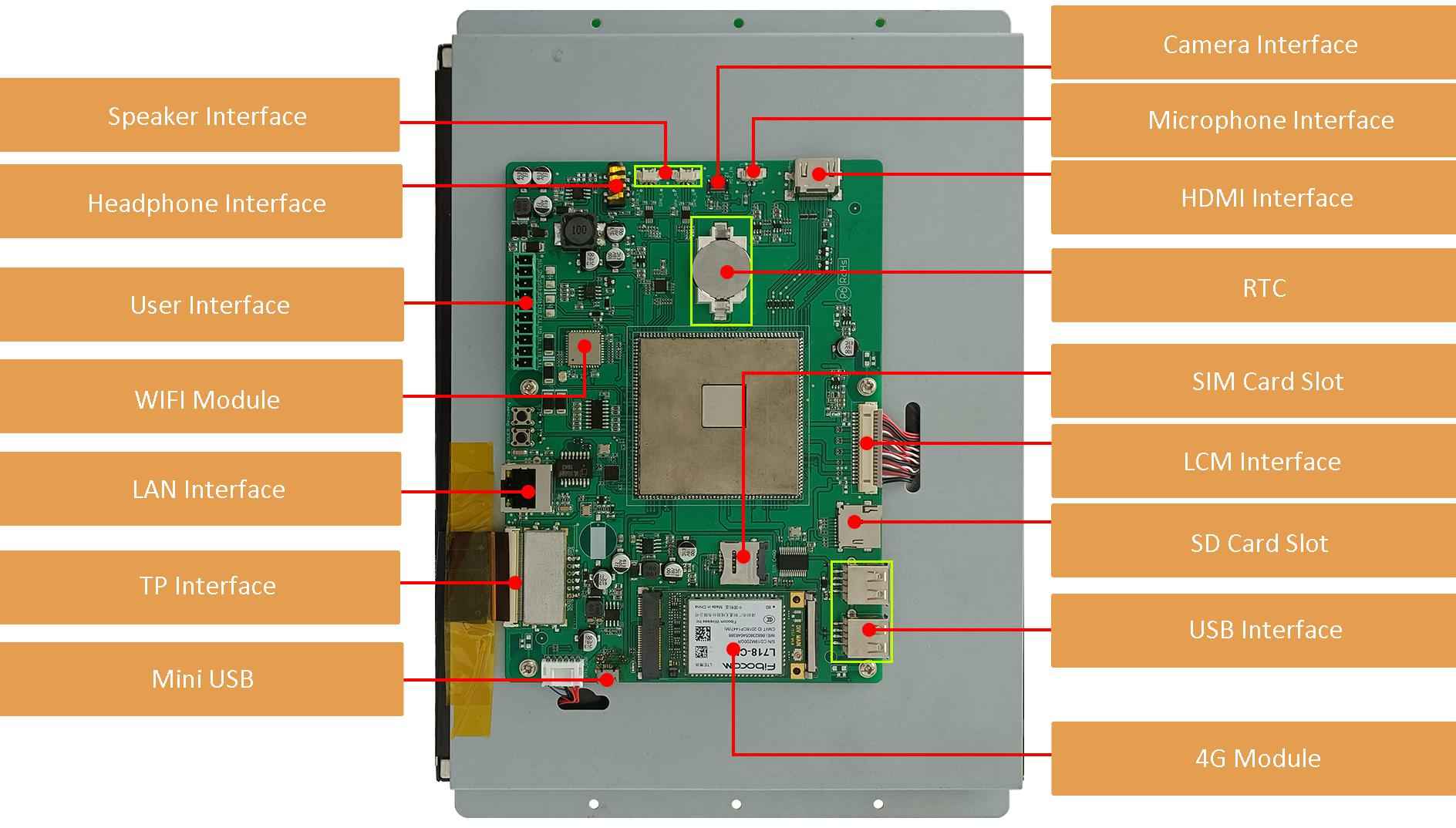

Peripheral Interface

COM UART1 & UART4
UART3
UART2(Debug interface)
USB Interface HOST*2,OTG*1
Headphone Interface 3.5mm spacing interface
Speaker Interface Left & right
Microphone Interface 1-way
Camera Interface Mipi&USB
SD Card Slot Drawer type card slot(Max 64G)
SIM Card Slot Drawer type card slot
4G Module PCIE-RM310-F0
LAN 10/100Mbps
WIFI WIFI_ITM-WIFI-SD41,Bluetooth
RTC Button cell for power supply, Accuracy: ±20ppm @25℃
HDMI Interface HDMI interface

Interface Parameters

Baud Rate 2400~230440bps, typical value: 115200bps
Output Voltage
(TXD) 		Output 1; Type: -5~-3 V
Output 0; Type: 3~5 V
Input Voltage
(RXD) 		Input 1; Type:  -15~-5 V
Input 0; Type: 5~15 V
Baud Rate 2400~921600bps, typical value: 115200bps
UART output voltage level
(V_AB) 		Output 1; Type: 2.5V-5 V
Output 0; Type: -5 V--2.5V
UART input voltage level
(V_AB) 		Input 1; Type: 0-2.5 V
Input 0; Type: -2.5--0.2V
Interface Support TTL/COMS,RS232 or RS485 level
Socket 10Pin_3.81mm Socket

Application

1

12 (1)


Характеристики

Основные параметры
Степень применения Индустриальный класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 12.1"
Разрешение 1024×768
Срок жизни ≥ 30 000ч
Яркость 350 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий симметричный угол обзора: 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 45.76×184.32
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 289.2×204.0×34.6
Вес нетто 1270
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 12...36V, тип 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V, Backlight on - 1220mA .VCC = +12V, Backlight off - 300mA
Рабочая среда
Рабочая температура -20...70℃, тип. 25℃
Температура хранения -30...80℃
Рабочая влажность 10%...90% RH
ESD test Air discharge±8KV; Contact discharge±6KV
EFT test Group pulse interference ±2KV
Interface
RS485 Есть
RS485 Interface UART3
Интерфейс
Скорость передачи данных 2400...230440 bps, тип. 115200
Выходное напряжение Output 1: -...-3.0V, тип. -5.0. Output 0: 3....- V, тип. 5.0
Входное напряжение (RXD) Input 1: -15...-, тип. -5V Input 0: -...15, тип. 5V
Входной интерфейс 2-way RS232 UART1 & UART4. 1-way RS485 UART3. TTL/COMS UART2 (Debug interface)
USB HOST*2, OTG*1 Другие товары
Интерфейс Support TTL/COMS,RS232 or RS485 level
SIM card slot Drawer type card slot
WIFI interface IEEE 802.11Bb/g/n, 2.4G, Bluetooth
HDMI interface Есть
4G module PCIE-RM310-F0 Другие товары
WLAN 10/100Mbps
Интерфейс камеры Mipi & USB Другие товары
RTC (Super-capacitor) Кнопочная ячейка для источника питания, точность: ±20 ppm при 25℃
Разъем 10Pin_3.81mm Socket
Интерфейс динамика Left & Right Другие товары
Интерфейс для наушников 3.5mm spacing interface
Выходное напряжение (V_AB) Output 1: 2.5...-, тип. 5V. Output 0: -...-2.5, тип. -5V
Входное напряжение (V_AB) Input 1: 0...-, тип. 2.5V. Input 0: -...-0.2, тип. -2.5V
Память
RAM Memory 2 Gbytes DDR3
Flash 8 Гбайт EMMC5.0
Основные параметры управления
CPU RK3288, ARM Cortex-A17, четырехъядерный Другие товары
OS Android 8.1
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-12-09
Datasheet
Вес и габариты
Ширина (мм) 204
Вес (грамм) 1270
Прочие
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия Android серия
Страна производства Китай

C этим товаром искали

DMG10768T121_34WTC

Похожие товары (8)

Такого товара не существует

Файлы

3D-данные [3D-данные]
3D-DMG10768T121_34WTC.rar 3D-данные , 1.36 МБ
Datasheet [Datasheet]
DMG10768T121_34WTC.pdf Datasheet , 1.68 МБ
