DWIN
Артикул: DMG10600F101_01WTC

Описание товара:

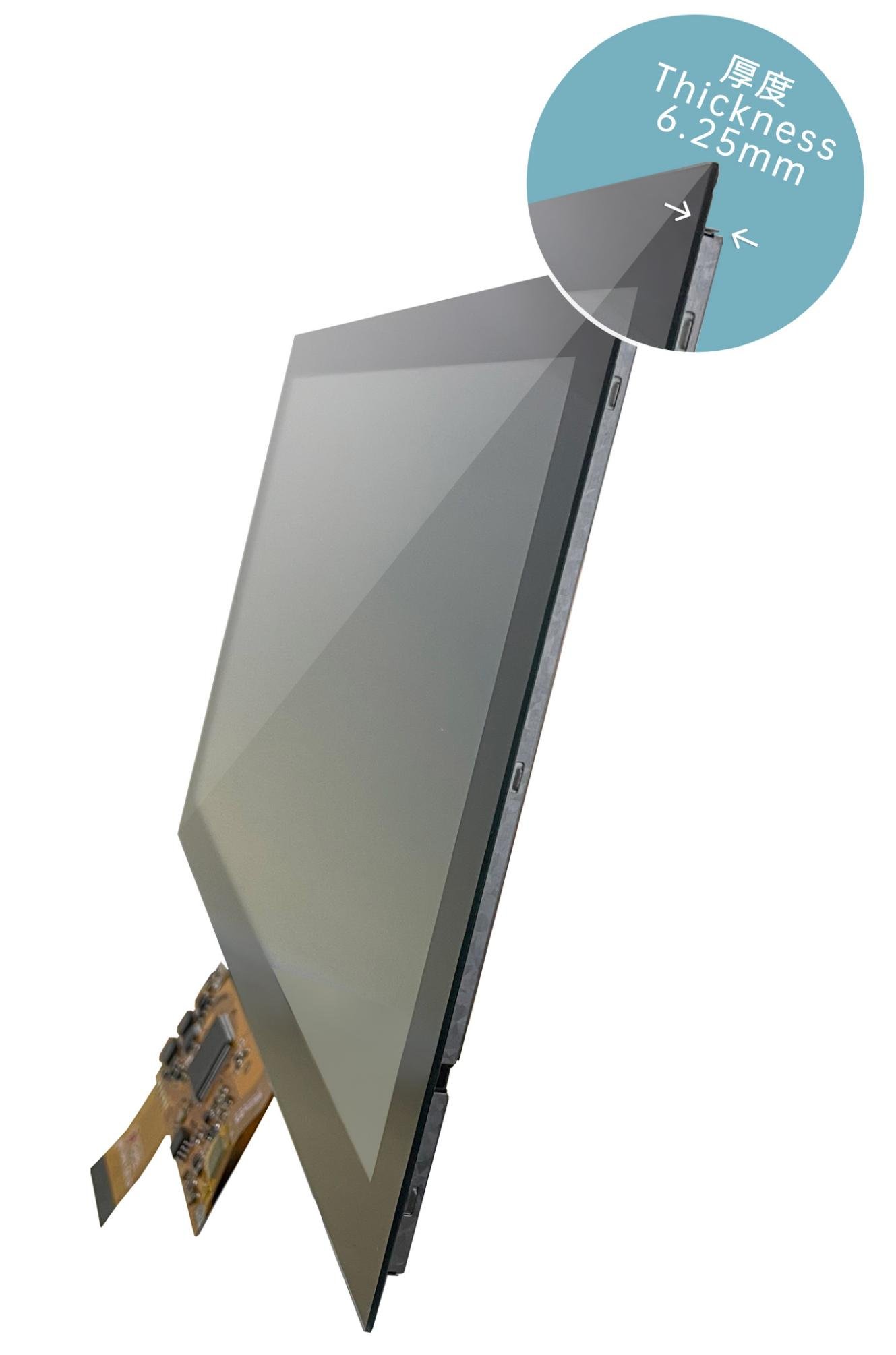

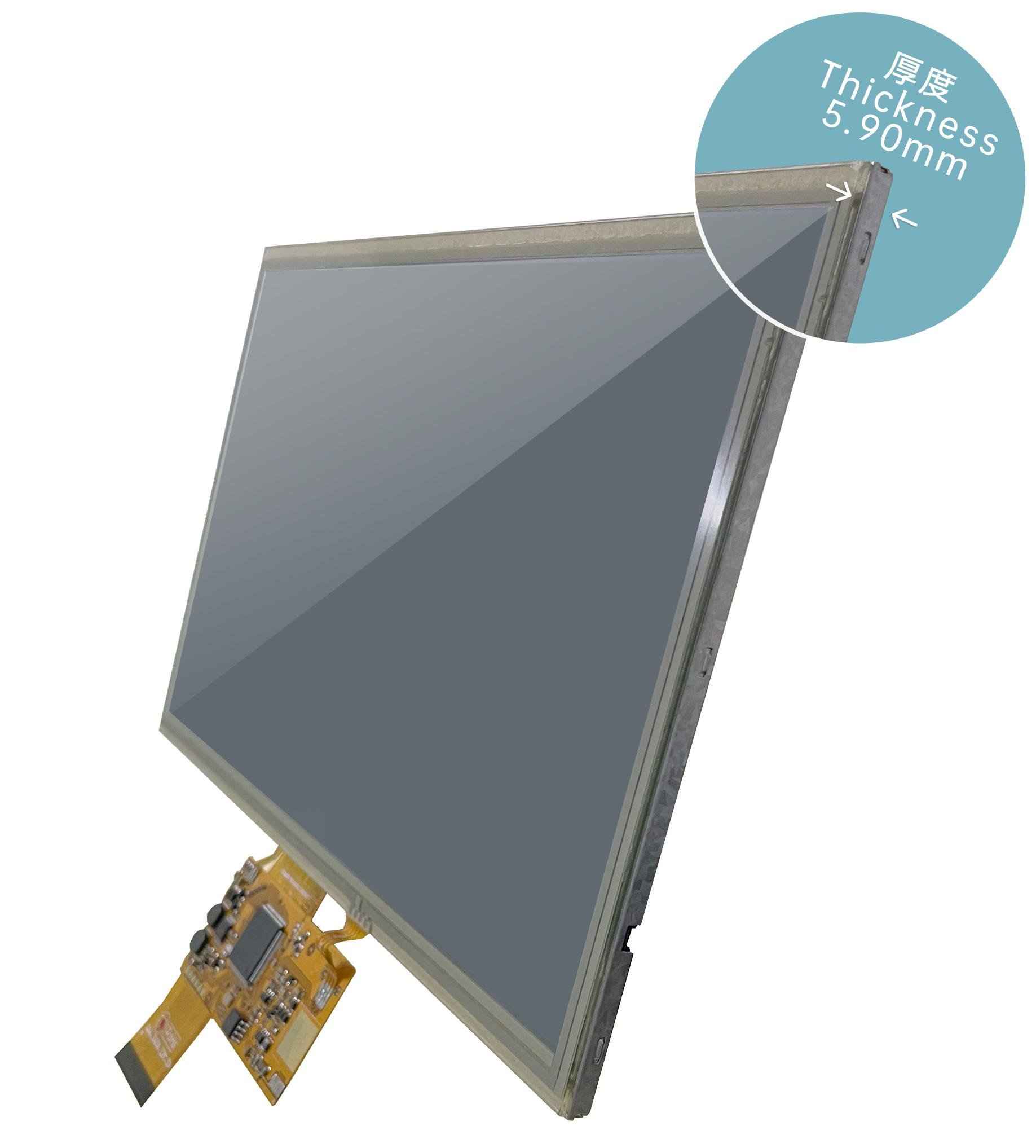

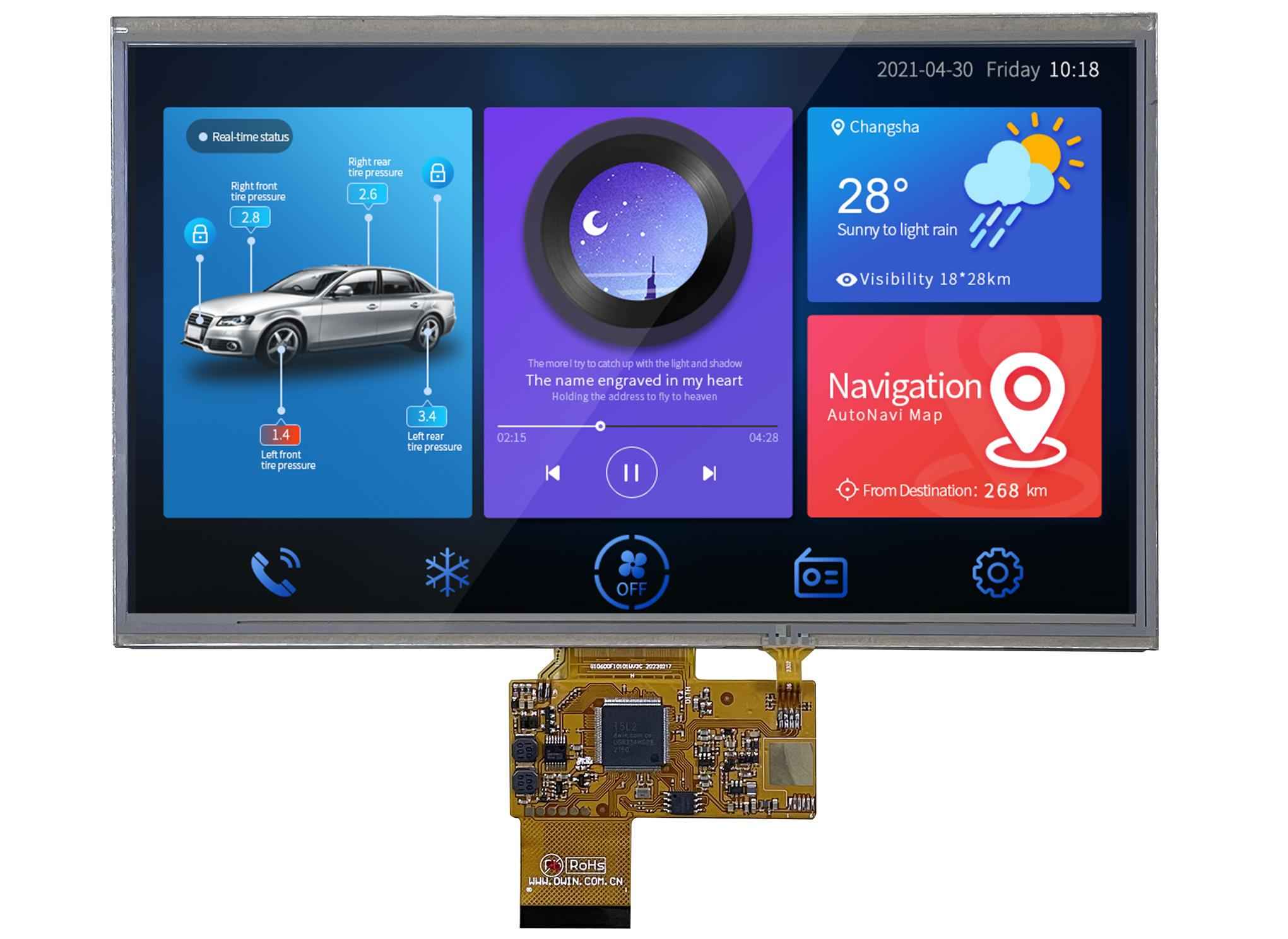

  • DMG10600F101_01WTC DWIN T5L2 UART HMI 10.1" ультратонкий IPS ЖК-дисплей серии COF с сенсорной ёмкостной панелью.
  • Основан на T5L2, работает под управлением системы DGUS II.
  • 10.1 дюйма, разрешение 1024*600 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора.
  • Процесс ламинирования ЖК-дисплея и TP-рамки.
  • Структура COF. Вся основная схема интеллектуального экрана закреплена на гибком печатном плате LCM, отличающемся легкой и тонкой конструкцией, низкой стоимостью и простотой изготовления.
  • 50 выводов, включая IO, UART, CAN, AD и PWM от пользовательского ядра процессора для упрощения вторичной разработки.

Другие варианты товара:
Тип Touch-панели :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Ультратонкая COF-структура
Диагональ
10.1"
Разрешение
1024×600
Срок жизни
≥ 10 000ч
Цветность
Тип ЖК-дисплея
Угол обзора(V.A.)
Широкий угол обзора: 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.)
222.72×125.28
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

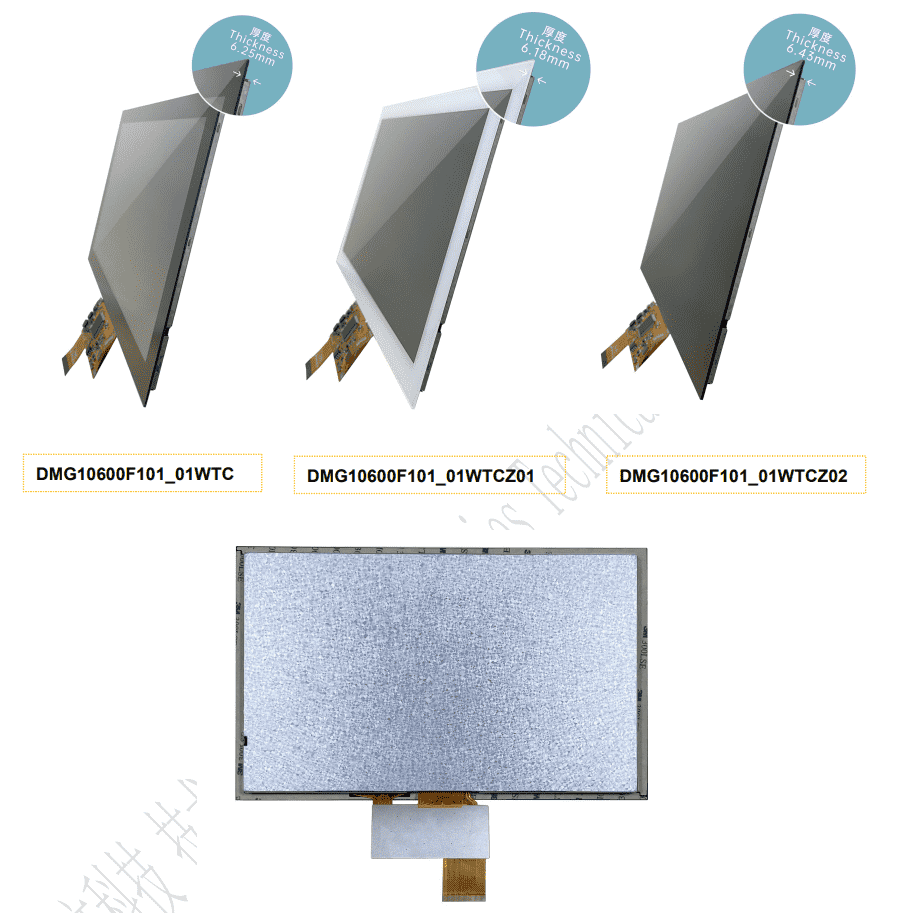

DWIN T5L2 UART HMI 10.1" ультратонкий IPS ЖК-дисплей серии COF
DMG10600F101_01W

PCB

T5L2 ASIC T5L2 ASIC is a low-power, cost-effective, GUI and application highly integrated single-chip dual-core ASIC designed by DWIN Technology for small-size LCD and mass produced in 2019.

Display

Color 16.7M colors
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angel, typical value of 85°/85°/85°/85°(L/R/U/D)
Display Area(A.A) 222.72mm (W)×125.28mm (H)
Resolution 1024*600
Backlight LED

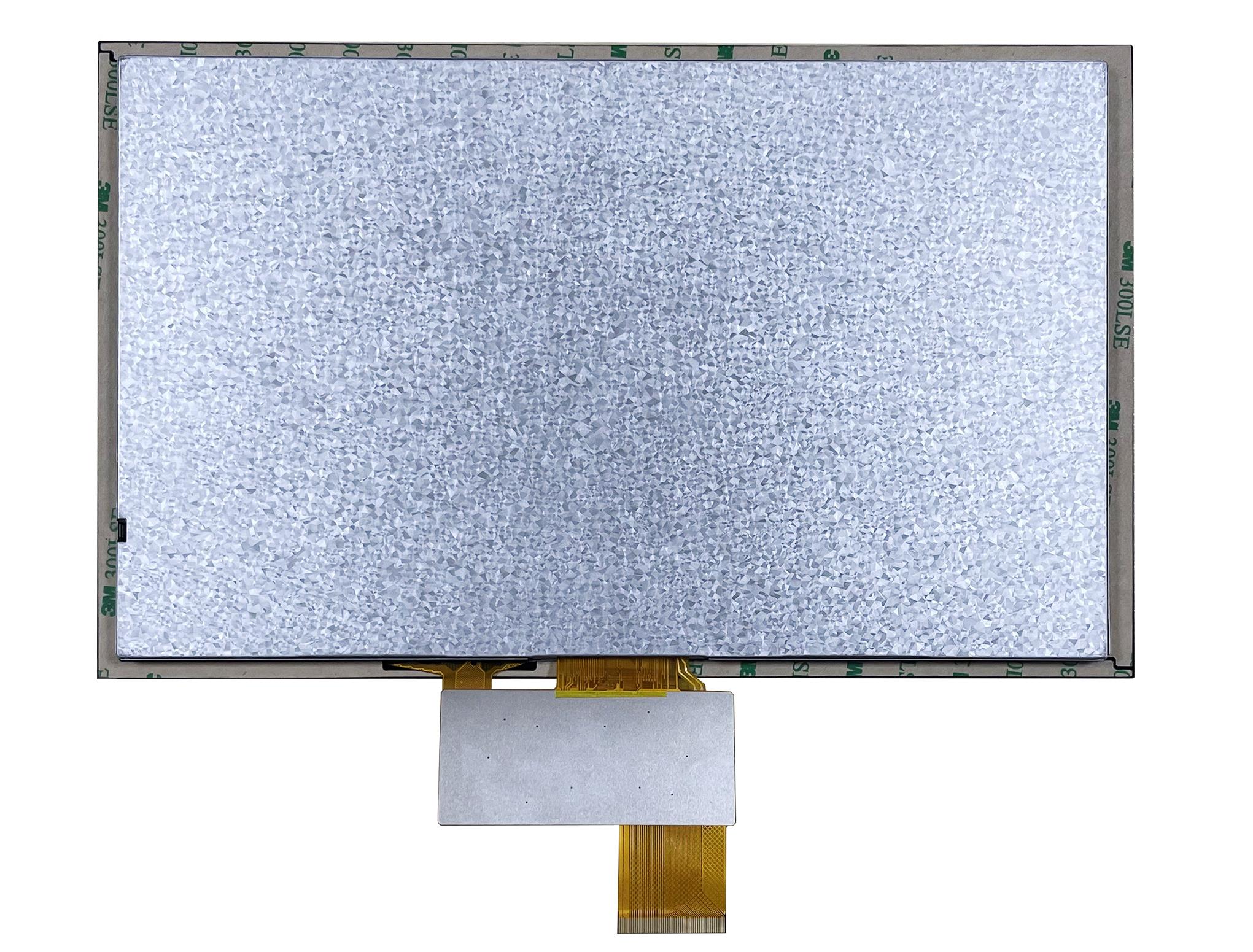

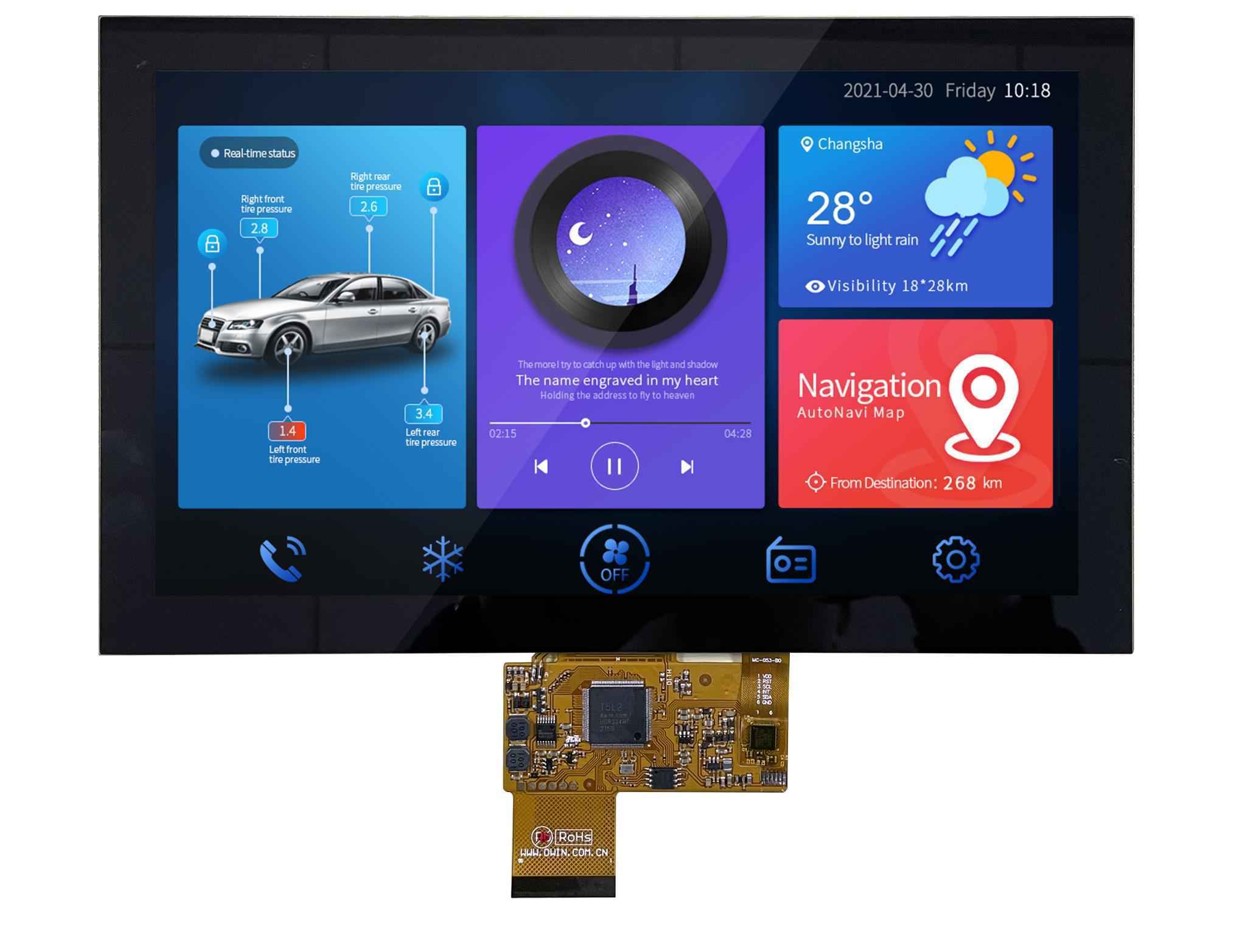

Brightness DMG10600F101_01WTC:200nit

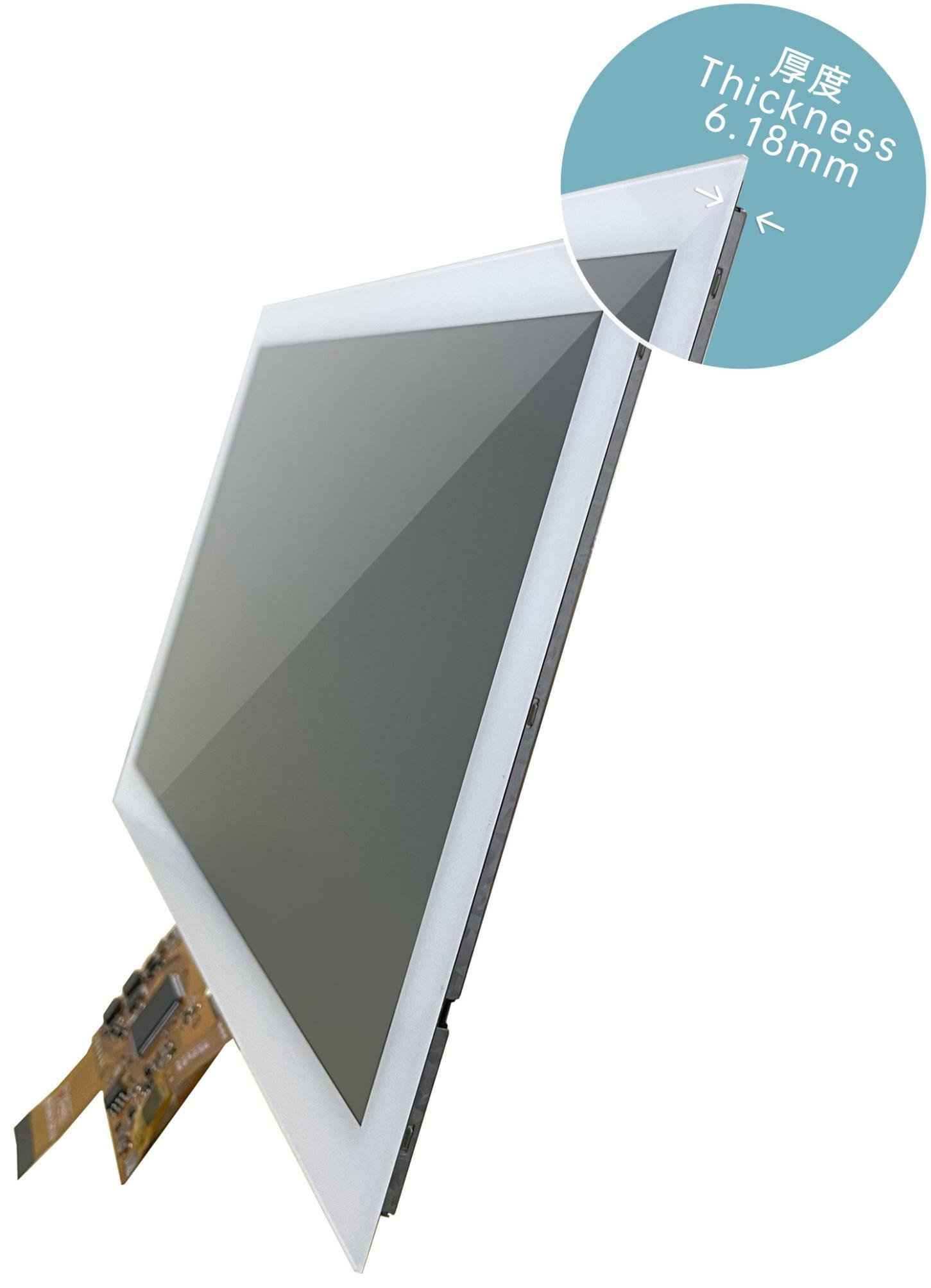

DMG10600F101_01WTCZ01:200nit

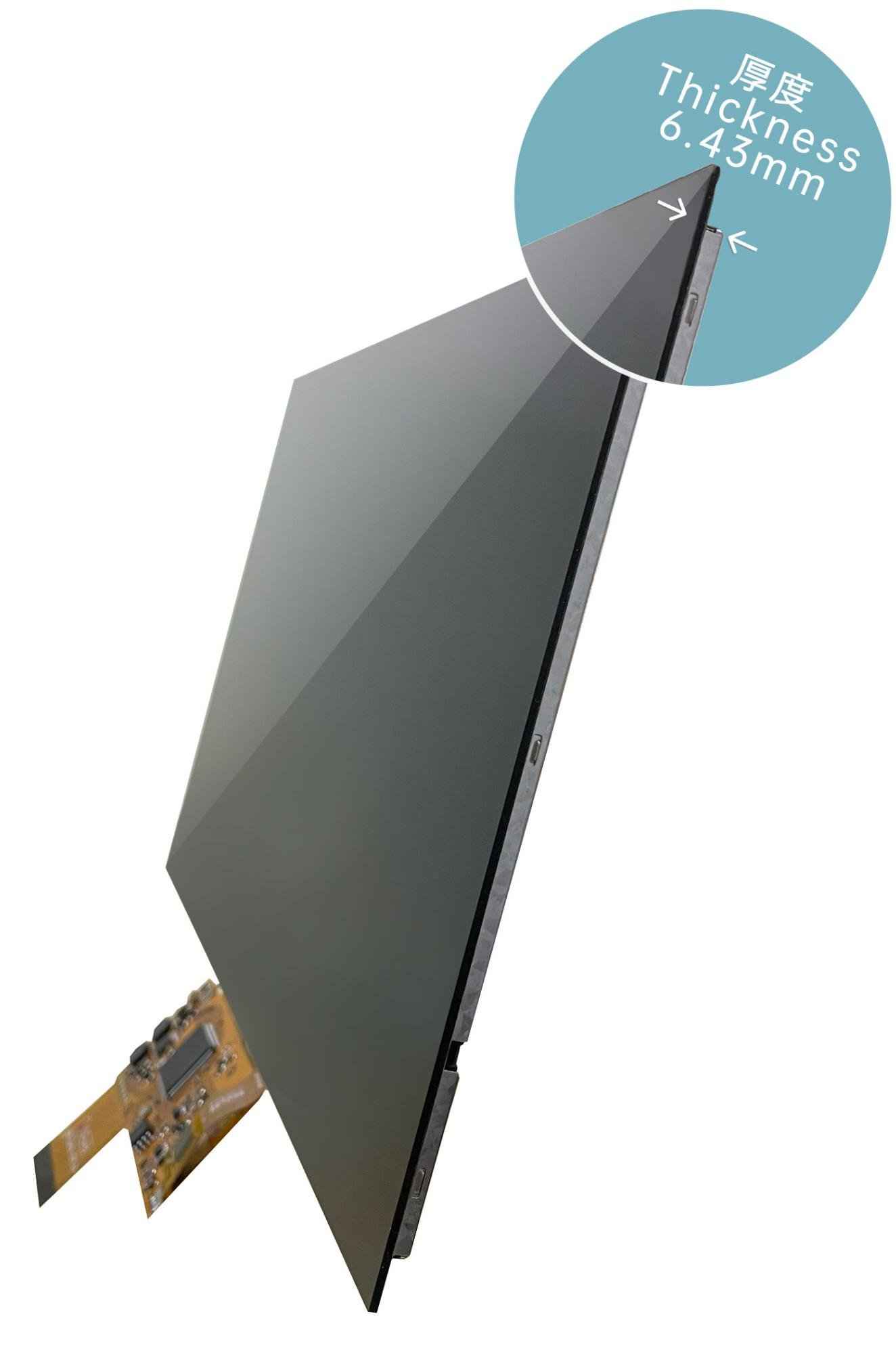

DMG10600F101_01WTCZ02:50nit

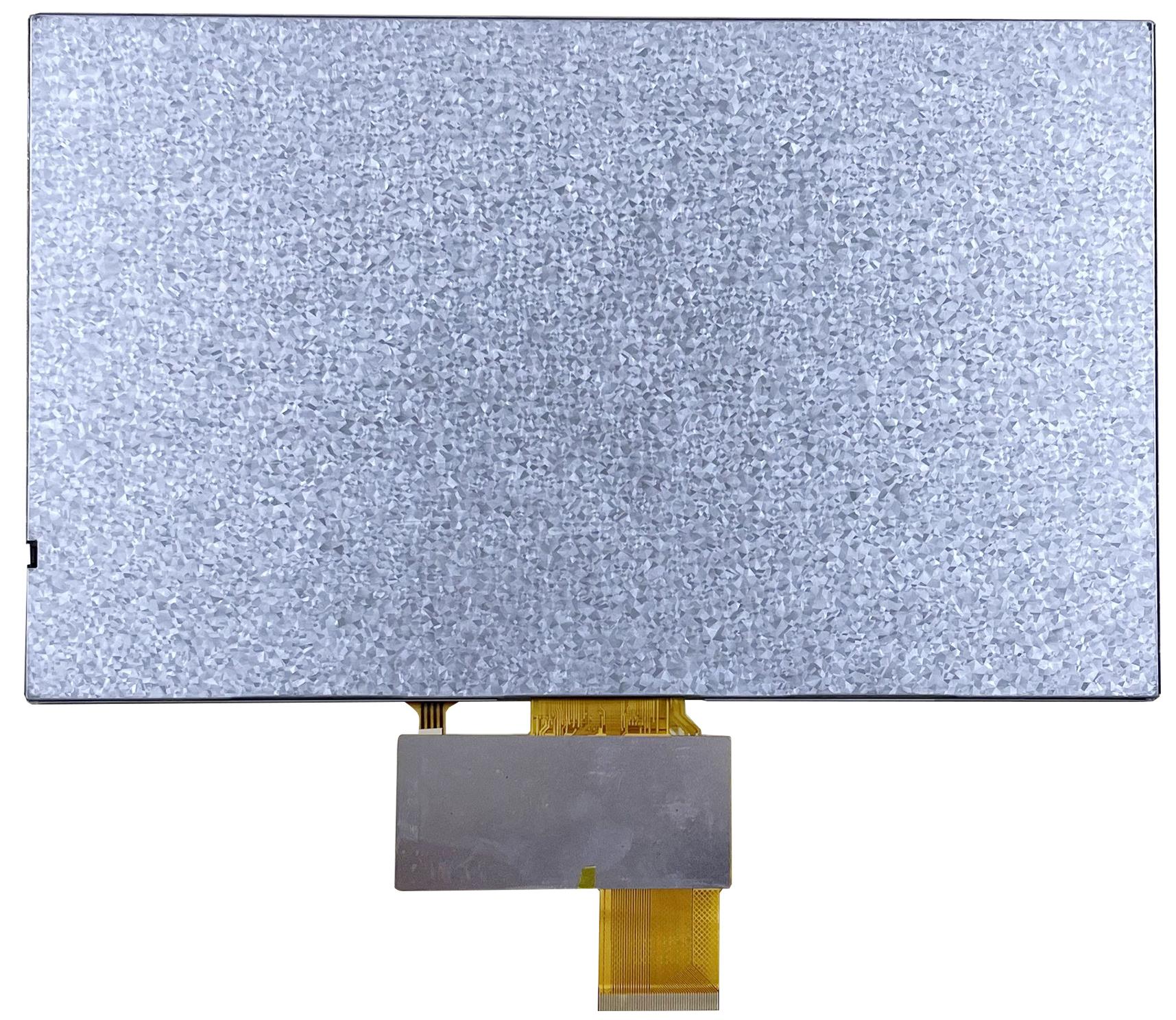

DMG10600F101_01WTR:150nit

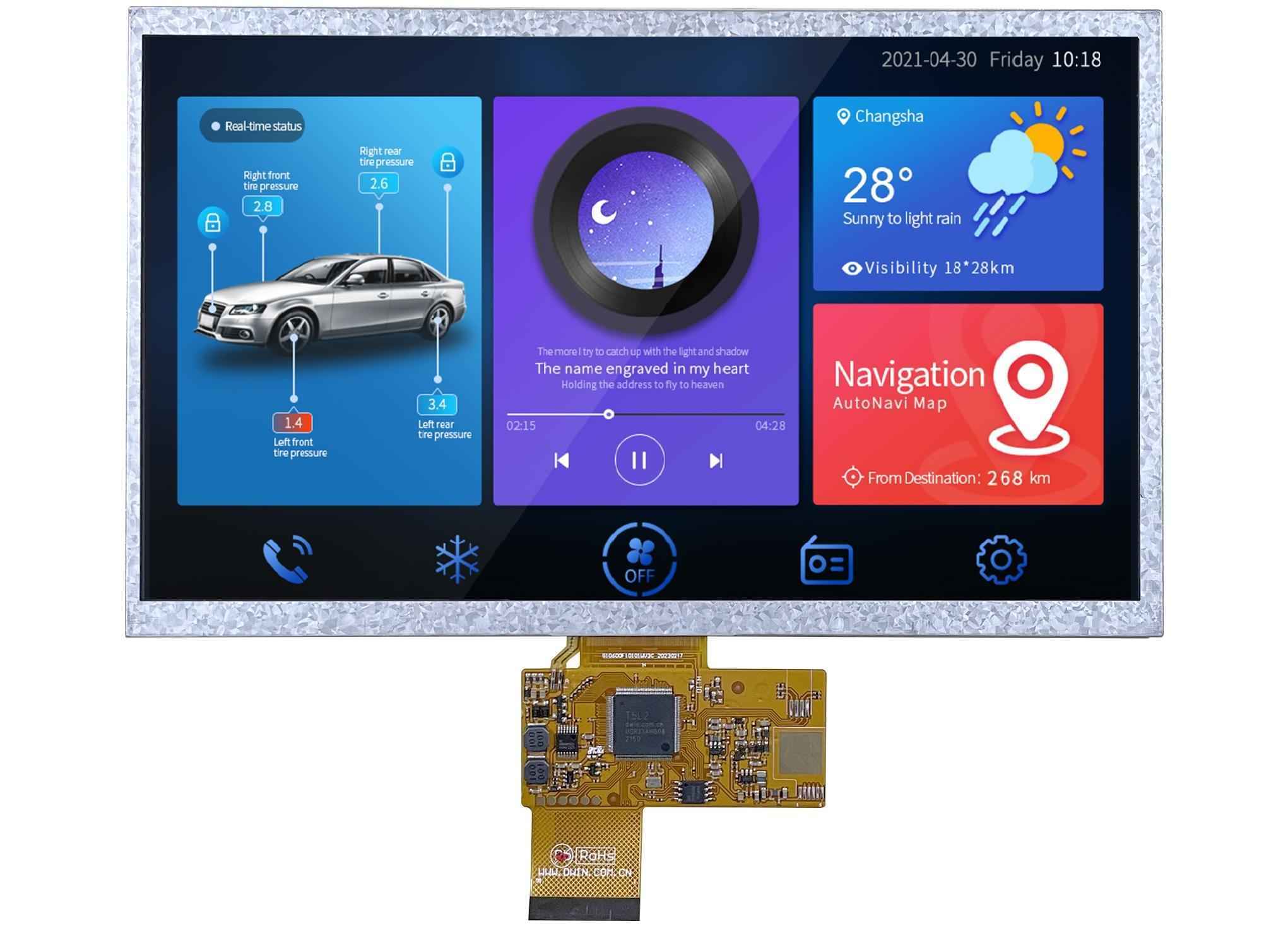

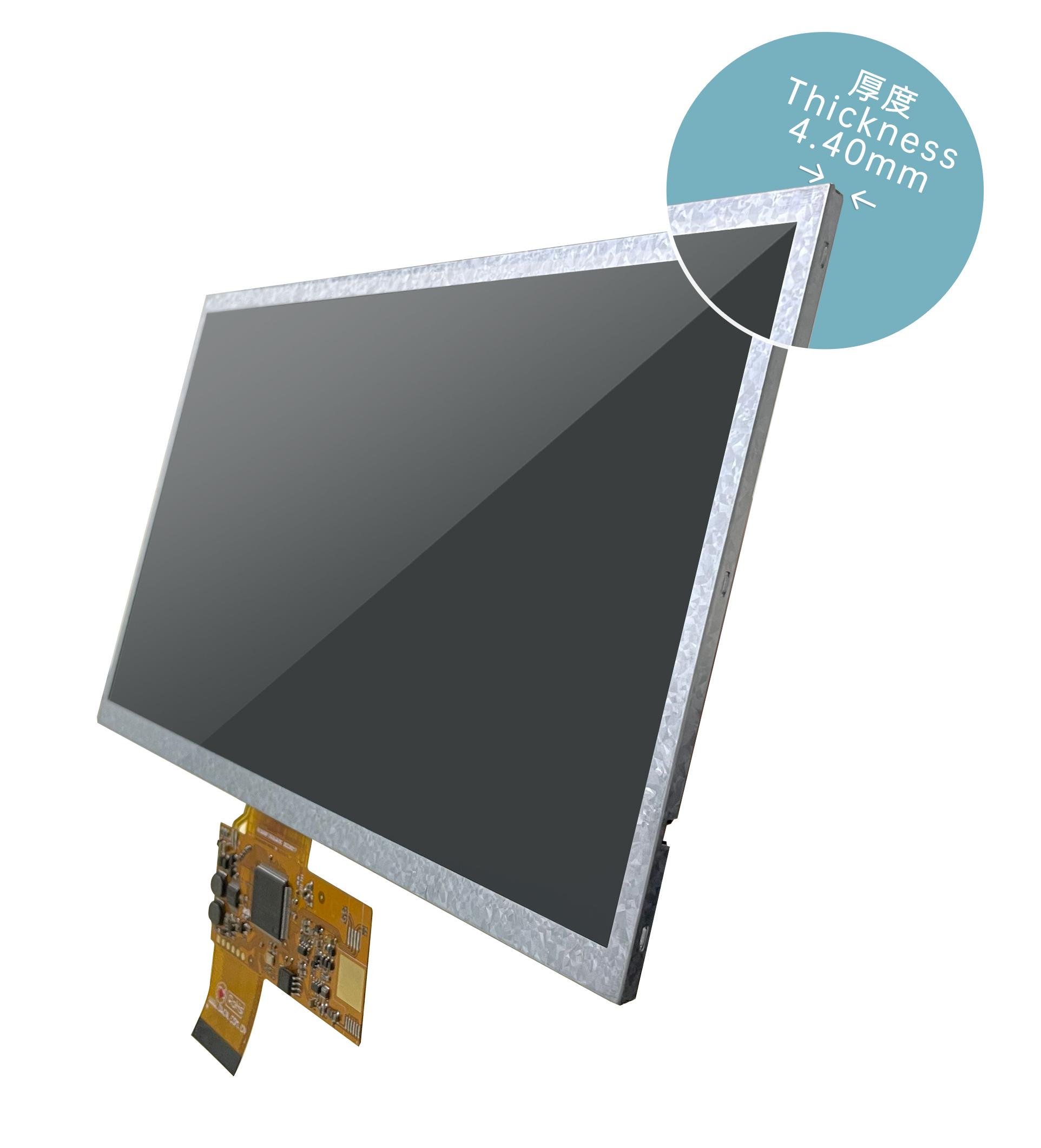

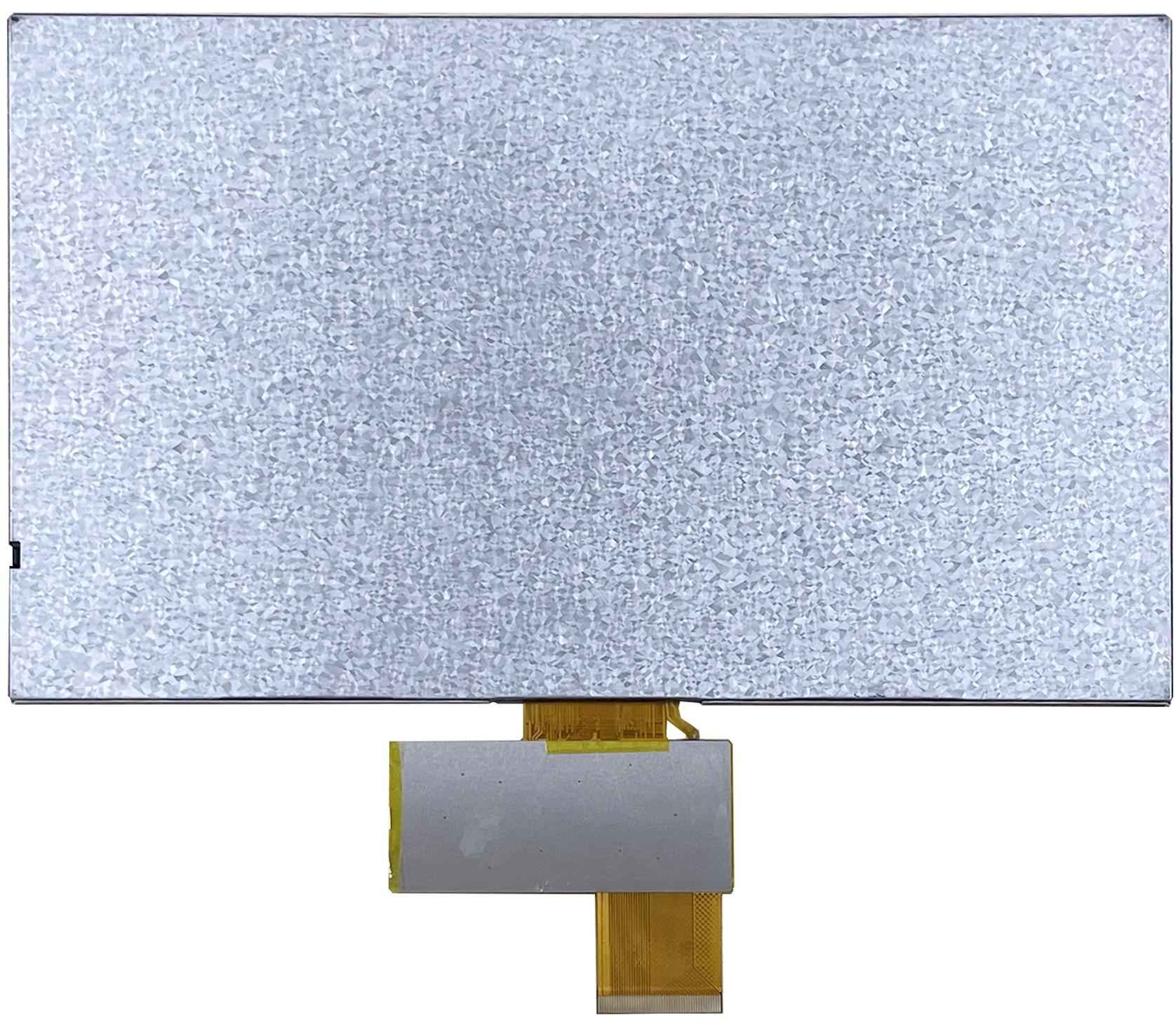

DMG10600F101_01WN:250nit

Voltage & Current

Power Voltage 4.5~5.5V
Operation Current 890mA  VCC=5V, max backlight
220mA  VCC=5V, backlight off

Reliability Test

Working Temperature -10℃~60℃
Storage Temperature -20℃~70℃
Working Humidity 10%~90%RH, typical value of 60% RH

Interface

User interface 50Pin_0.5mm FPC
Baudrate 3150~3225600bps
Output Voltage Output 1;3.0~3.3 V
Output 0;0~0.3 V
Input Voltage
(RXD)
Input 1;3.3V
Input 0;0~0.5V
Interface UART2: TTL;
UART4: TTL;(Only available after OS configuration
UART5: TTL;(Only available after OS configuration)
Data Format UART2: N81;
UART4: N81/E81/O81/N82;4 modes (OS configuration)
UART5: N81/E81/O81/N82;4 modes (OS configuration)

External Interface

Pin Definition I/O Functional Description
1 5V I Power supply, DC4.5-5.5V
2 5V I
3 GND GND GND
4 GND GND
5 GND GND
6 AD7 I 5 input ADCs. 12-bit resolution in case of 3.3V power supply. 0-3.3V input voltage. Except for AD6, the rest data is sent to OS core via UART3 in real time with 16KHz sampling rate. AD1 and AD5 can be used in parallel, and AD3 and AD7 can be used in parallel, which equals to two 32KHz sampling AD. AD1, AD3, AD5, AD7 can be used in parallel, which equals to a 64KHz sampling AD; the data is summed 1024 times and then divided by 64 to obtain a 64Hz 16bit AD value by oversampling.
7 AD6 I
8 AD5 I
9 AD3 I
10 AD1 I
11 +3.3 O 3.3V output, maximum load of 150mA.
12 SPK O External MOSFET to drive buzzer or speaker. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level.
13 SD_CD I/O SD/SDHC interface,The SD_CK connects a 22pF capacitor to GND near the SD card interface.
14 SD_CK O
15 SD_D3 I/O
16 SD_D2 I/O
17 SD_D1 I/O
18 SD_D0 I/O
19 PWM0 O 2 16-bit PWM output. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level.
The OS core can be controlled in real time via UART3
20 PWM1 O
21 P3.3 I/O If using RX8130 or SD2058 I2C RTC to connect to both IOs, SCL should be connected to P3.2,and SDA connected to P3.3 in parallel with 10K resistor pull-up to 3.3V.
22 P3.2 I/O
23 P3.1/EX1 I/O It can be used as an external interrupt 1 input at the same time, and supports both low voltage level or trailing edge interrupt modes.
24 P3.0/EX0 I/O It can be used as an external interrupt 0 input at the same time, and supports both low voltage level or trailing edge interrupt modes
25 P2.7 I/O IO interface
26 P2.6 I/O IO interface
27 P2.5 I/O IO interface
28 P2.4 I/O IO interface
29 P2.3 I/O IO interface
30 P2.2 I/O IO interface
31 P2.1 I/O IO interface
32 P2.0 I/O IO interface
33 P1.7 I/O IO interface
34 P1.6 I/O IO interface
35 P1.5 I/O IO interface
36 P1.4 I/O IO interface
37 P1.3 I/O IO interface
38 P1.2 I/O IO interface
39 P1.1 I/O IO interface
40 P1.0 I/O IO interface
41 UART4_TXD O UART4
42 UART4_RXD I
43 UART5_TXD O UART5
44 UART5_RXD I
45 P0.0 I/O IO interface
46 P0.1 I/O IO interface
47 CAN_TX O CAN interface
48 CAN_RX I
49 UART2_TXD O UART2(UART2 serial port of OS core)
50 UART2_RXD I

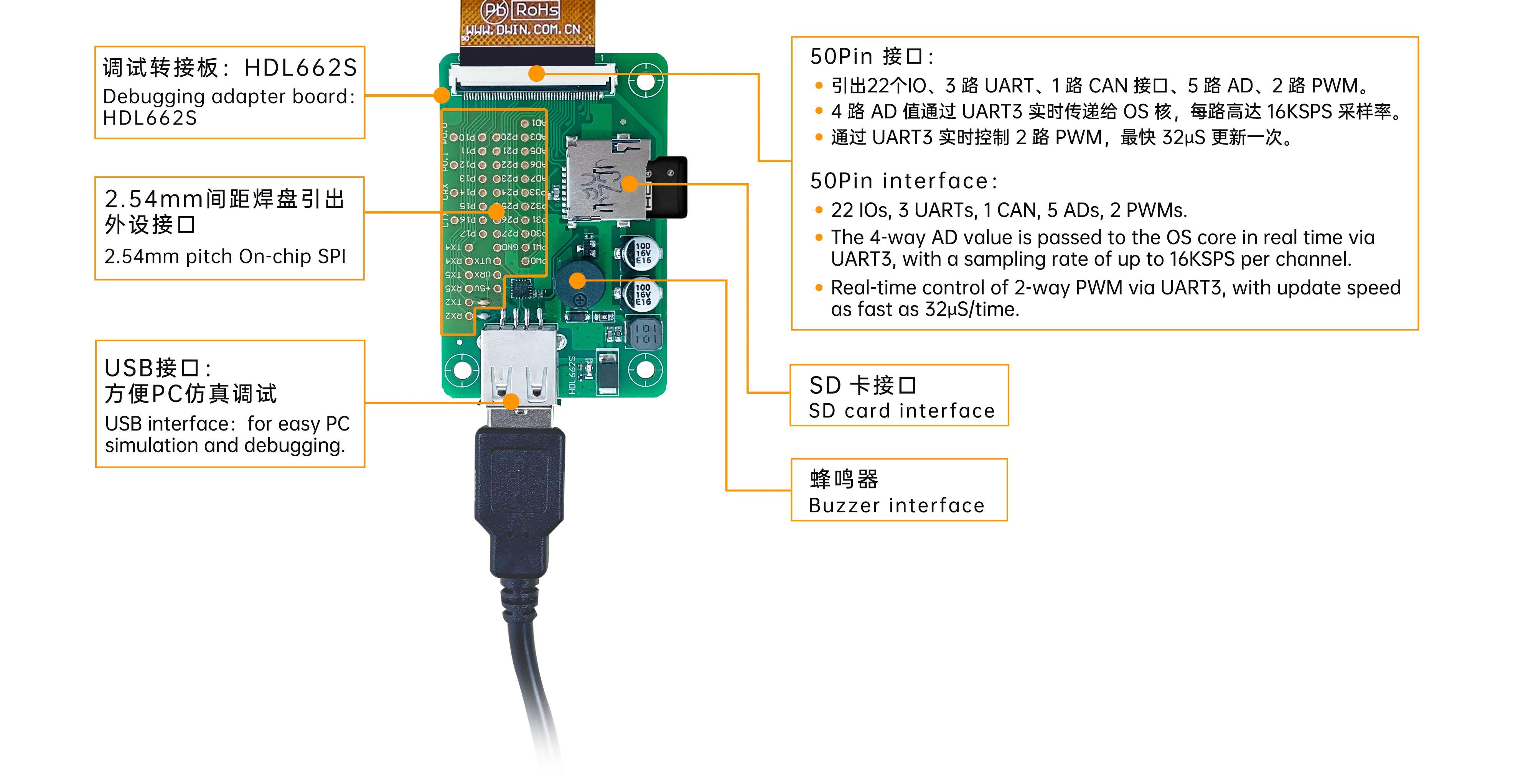

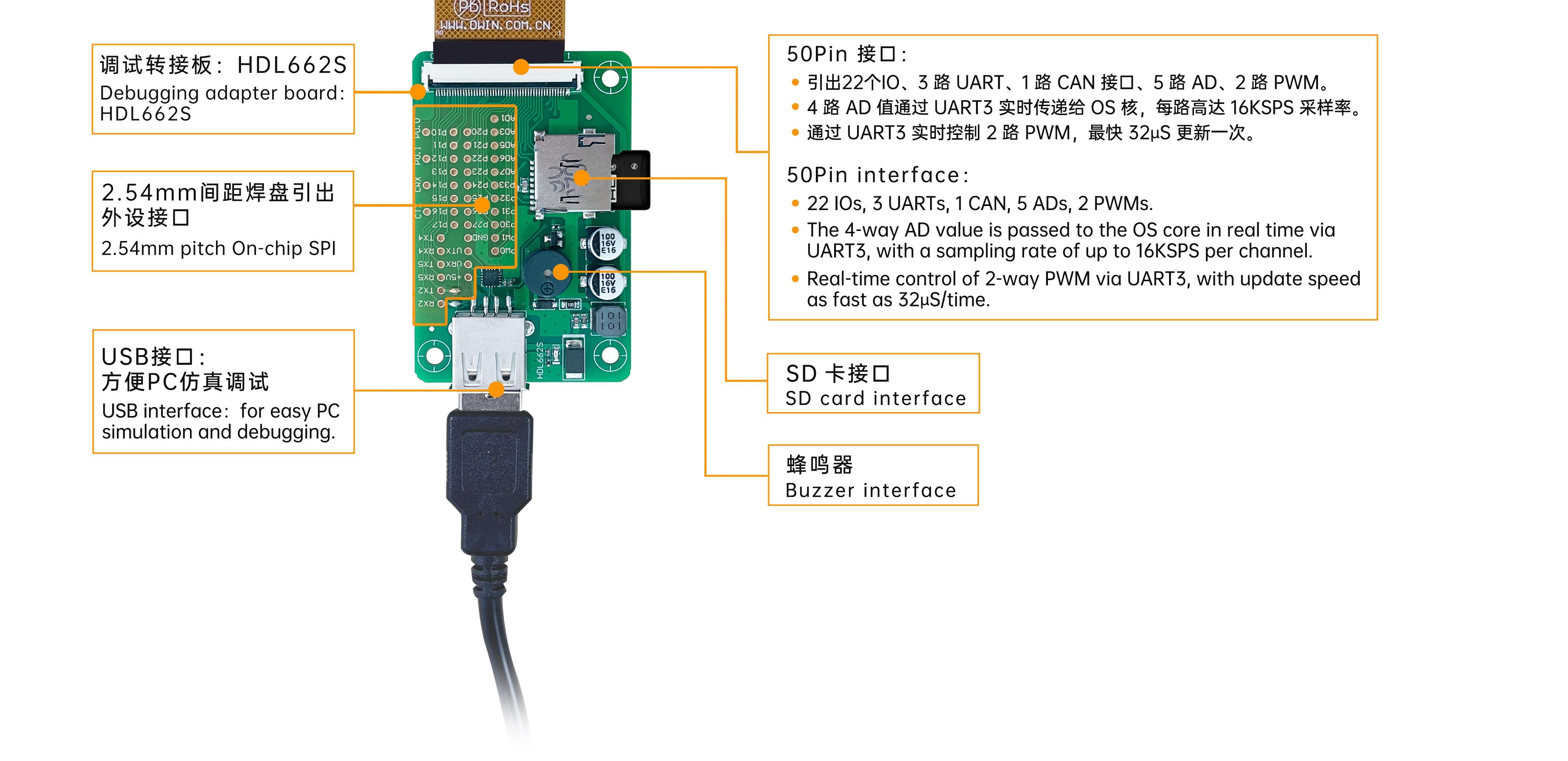

Application

1 (4)



Характеристики

Основные параметры
Степень применения Ультратонкая COF-структура
Дисплей
Диагональ 10.1"
Разрешение 1024×600
Срок жизни ≥ 10 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора: 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) 222.72×125.28
Область просмотра (View Area, V.A.) 222.72×125.28
Подсветка LED
Яркость 200 nit
Напряжение и ток
Напряжение питания, В 4.5~5.5В, тип. 5V
Напряжение питания, тип. 5V Другие товары
Рабочий ток 890mA VCC=5V, max backlight. 220mA VCC=5V, backlight off
Рабочая среда
Рабочая температура -10℃~60℃ (5V @ 60% RH)
Температура хранения -20℃~70℃
Рабочая влажность 10%~90%RH, typical value of 60% RH
Интерфейс
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: 3.0~3.3В. Выход 0: 0~0.3В
Входное напряжение (RXD) Вход 1: 3.3В. Вход 0: 0~0.5В
Входной интерфейс UART2: ТТЛ; UART4: TTL (доступно только после настройки ОС) UART5: TTL (доступно только после настройки ОС)
Пользовательский интерфейс UART2: N81; UART4: N81/E81/O81/N82; 4 режима (конфигурация ОС) UART5: N81/E81/O81/N82; 4 режима (конфигурация ОС)
Интерфейс 50Pin_0.5mm FPC
Память
Flash 16M Bytes
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC T5L2 ASIC — это маломощная, экономичная, высокоинтегрированная однокристальная двухъядерная ASIC с графическим интерфейсом и приложением, разработанная DWIN Technology для небольших ЖК-дисплеев и серийно выпускаемая в 2019 году.
Пользовательский интерфейс и периферия
UI Version DGUSII / TA
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2023-03-08
Datasheet
Размеры
Размеры (ШxВxГ), мм 248.76×153.00×6.18
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Вес и габариты
Вес (грамм) 395
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG10600F101_01WTC
