DWIN
Артикул: DM10600T101-33WTC

Описание товара:

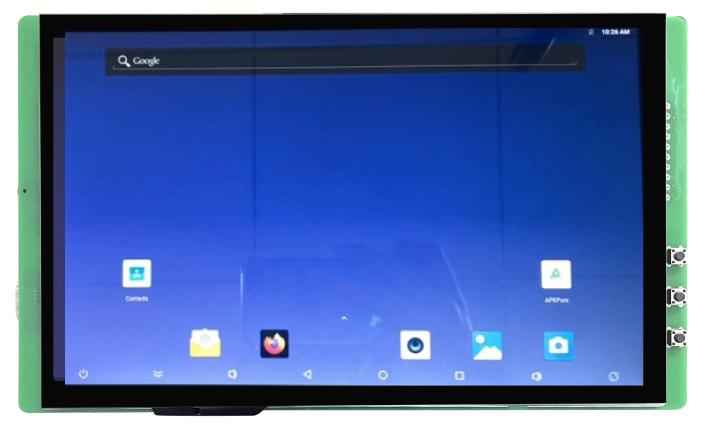

  • DMG10600T101_33WTC DWIN 10.1" 1024*600 емкостный Android ЖК-дисплей промышленный класса с сенсорной ёмкостной панелью.
  • Промышленный интеллектуальный дисплейный терминал Android от компании DWIN на базе RK3288 работает под управлением ОС Android 8.1.
  • 10.1-дюймовый, 1024*600, 16.7М цветов, IPS экран, CTP, система Android.
  • Совместим с 4G, Wi-Fi, Bluetooth, микрофоном, камерой и другими богатыми периферийными устройствами.
  • Доступно для обновления с USB и SD-карт.
  • Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр веб-страниц, воспроизведение музыки и видео, а также копирование данных.
  • Поддержка связи RS232 и RS485 с внешними устройствами

Характеристики:
Степень применения
Индустриальный класс
3D-данные
Диагональ
10.1"
Разрешение
Срок жизни
≥ 30 000ч
Яркость
Размеры (ШxВxГ), мм
257.0×148.1×23.2
Вес нетто
640
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

DWIN 10.1" 1024*600 емкостный Android ЖК-дисплей промышленный класса с сенсорной ёмкостной панелью
DMG10600T101_33WTC


android specification

Master Control Parameters

Motherboard level Industrial
CPU RK3288, ARM Cortex-A17,Quad-core
CPU clock speed 1.8 GHz
FLASH 8Gbytes EMMC5.0
RAM 2Gbytes DDR3
OS Android 8.1

Display Parameters

Color 16.7M(16777216)colors
LCD type IPS
Viewing angle 85/85/85/85 (L/R/U/D)
Active area (A.A.) 222.72mm (W)*125.28mm (H)
Resolution 1024*600
Backlight LED
Brightness 300nit

Voltage & Current

Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on  (420 mA)
VCC = +12V, Backlight off  (120 mA)
Recommended power supply 12V 1A DC

Reliability test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
ESD Air discharge±8KV; Contact discharge±6KV
EFT Test GB/T17626.2-2018 ; 2KV,100KHz

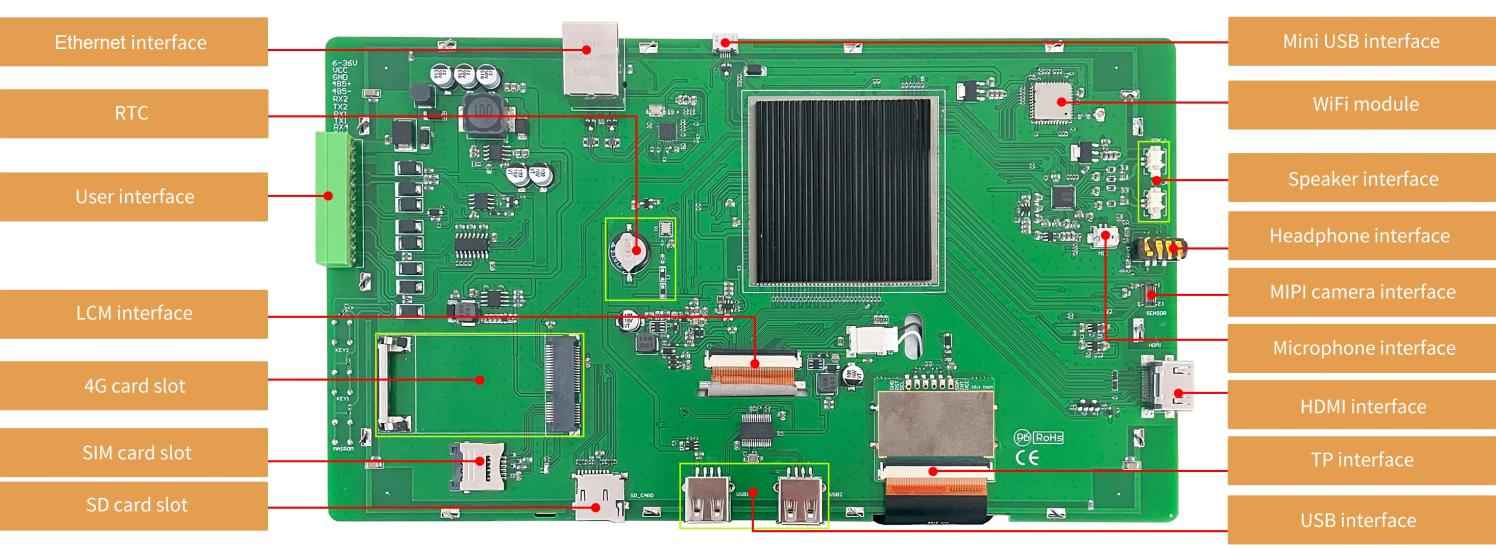

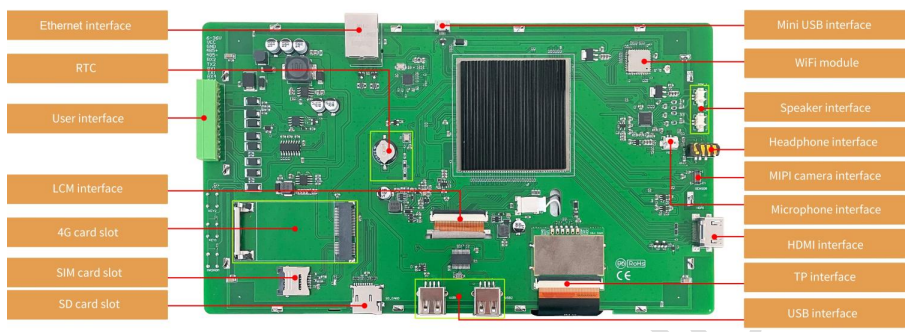

Peripherna Interface

COM UART1 & UART4
UART3
UART2(Debugging interface)
USB interface HOST*2, OTG*1
Headphone interface 3.5mm spacing interface
Speaker interface Left & right
Microphone interface On board
Camera interface Mipi & USB
SIM card slot Drawer type card slot
SD card slot Drawer type card slot(Max 64G)
Ethernet interface 10/100Mbps
WIFI interface IEEE 802.11Bb/g/n,2.4G, Bluetooth
4G module Configurable for 4G module
HDMI interface HDMI interface

Interface Parameters

Baud Rate 2400~230440bps, typical value: 115200bps
Output Voltage
(TXD)
Output 1; Type: -13.2 V
Output 0; Type: 13.2 V
Input Voltage
(RXD)
Input 1; Type:  -13.2 V
Input 0; Type: 13.2 V
Baud Rate 2400~921600bps, typical value: 115200bps
UART output voltage level
(V_AB)
Output 1; Type: 2.5V-5 V
Output 0; Type: -5 V--2.5V
UART input voltage level
(V_AB)
Input 1; Type: 0-2.5 V
Input 0; Type: -2.5--0.2V
UART mode Support TTL/COMS, RS232 or RS485 level
Interface cable 10Pin_3.81mm terminal block

Application

1 (3)



Характеристики

Основные параметры
Степень применения Индустриальный класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 10.1"
Разрешение 1024×600 Другие товары
Срок жизни ≥ 30 000ч
Яркость 310 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Лучший угол обзора: симметричный: 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 222.72×125.28
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 257.0×148.1×23.2
Вес нетто 640
Напряжение и ток
Напряжение питания, В 6...36, тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V Backlight on - 420mA. Backlight off - 120mA
Рабочая среда
Рабочая температура -20...70℃, тип. 25℃
Температура хранения -30...80℃
Рабочая влажность 10...90% RH, тип. 60%
ESD test Air discharge ±8KV. Contact discharge ±6KV
EFT test GB/T17626.2-2018. Тип. 2KV 100KHz
Interface
RS485 Есть
RS485 Interface UART3
Интерфейс
Скорость передачи данных 2400...230440 bps, тип. 115200
Выходное напряжение Output 1: тип. -13.2V. Output 0: тип. -13.2V
Входное напряжение (RXD) Input 1: тип. -13.2V. Input 0: -13.2V
Входной интерфейс Support TTL/COMS, RS232 or RS485 level
Пользовательский интерфейс 2 RS232 UART1 & UART4. 1 RS485 UART3. TTL/COMS UART2 (Debugging interface)
SD card slot Drawer type card slot(Max 64G)
USB HOST*2, OTG*1 Другие товары
Интерфейс 2 RS232 UART1 & UART4. 1 RS485 UART3. TTL/COMS UART2 (Debugging interface)
SIM card slot Drawer type card slot
WIFI interface IEEE 802.11Bb/g/n, 2.4G, Bluetooth
HDMI interface Есть
4G module Not configured (Configurable for 4G module) Другие товары
WLAN 10/100Mbps
Интерфейс камеры Mipi & USB Другие товары
Разъем 10Pin_3.81mm terminal block
Формат данных Support TTL/COMS, RS232 or RS485 level
Интерфейс динамика Left & Right Другие товары
Интерфейс для наушников 3.5mm spacing interface
Выходное напряжение (V_AB) Output 1: 2.5...-, тип. 5V. Output 0: -...-5V, тип. -2.5V
Входное напряжение (V_AB) Input 1: 0...-, тип. -2.5V. Input 0: -...-0.2V тип. -2.5V
Память
RAM Memory 2 Gbytes DDR3
Flash 8 Гбайт EMMC5.0
Основные параметры управления
CPU Четырехъядерный процессор RK3288 с частотой 1,8 ГГц ARM Cortex-A17 Другие товары
OS Android 8.1
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-12-09
Datasheet
Вес и габариты
Ширина (мм) 148.1
Вес (грамм) 640
Прочие
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия Android серия
Страна производства Китай
