Главная страница
•
Каталог
•
Android ЖК-дисплеи
•
DMG19480T088_33WTC DWIN 8.88" 1920*480 ёмкостный Android-дисплей промышленного класса

DMG19480T088_33WTC DWIN 8.88" 1920*480 ёмкостный Android-дисплей промышленного класса

Описание товара:

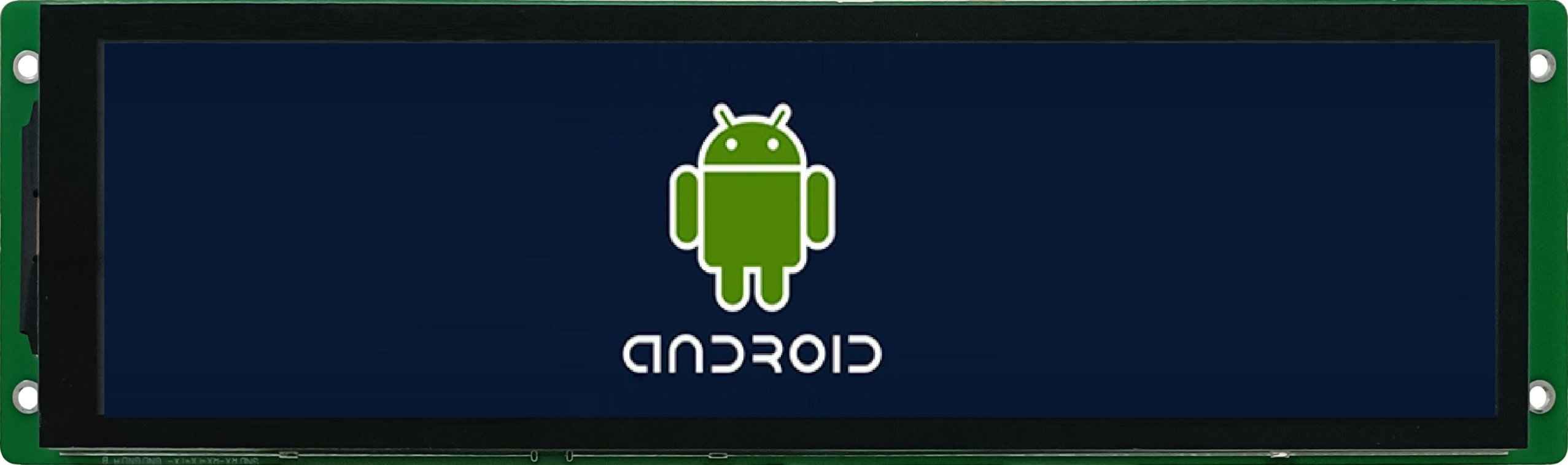

DMG19480T088_33WTC 8.88" 1920*480 ёмкостный Android-дисплей промышленного класса.
Промышленный интеллектуальный дисплейный терминал Android на базе RK3288, работающий под управлением ОС Android 8.1.
8.88 дюйма, разрешение 1920*480 пикселей, 16,7 млн цветов, IPS-TFT-LCD, CTP.
Совместим с Wi-Fi, Bluetooth, микрофоном, камерой и другими богатыми периферийными устройствами.
Доступно для обновления с USB и SD-карт.
Доступно для LVDS и порта RS485 для подключения и обмена данными с внешними устройствами.
Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр веб-страниц, воспроизведение музыки и видео, копирование данных и т.д.

Описание товара

DWIN 8.88" 1920*480 ёмкостный Android-дисплей промышленного класса
DMG19480T088_33WTC

DMG19480T088_33WTC3

Master Control Parameters

Motherboard level	Industrial
CPU	RK3288, ARM Cortex-A17, quad-core
OS	Android 8.1
FLASH	8Gbytes EMMC5.0
RAM	2Gbytes DDR3

Display Parameters

Color	16.7M(16777216)colors
Panel Type	IPS
Viewing Angle	85/85/85/85 (L/R/U/D)
Active Area (A.A.)	218.88mm (W)*54.72mm (H)
Resolution	1920*480 Pixel
Backlight	LED
Brightness	200nit

Voltage & Current

Power Voltage	7~36V,Typical: 12V
Operation Current	VCC = +12V, Backlight on (410 mA)
	VCC = +12V, Backlight off (120 mA)
Recommended power supply: 12V 1A DC

Reliability Test

Working Temperature	-20~70℃, 60%RH at 12V voltage
Storage Temperature	-30~80℃
Working Humidity	10%~90%RH
Conformal Coating	Yes
ESD	Air discharge±8KV; Contact discharge±6KV
EFT	Group pulse interference ±2KV

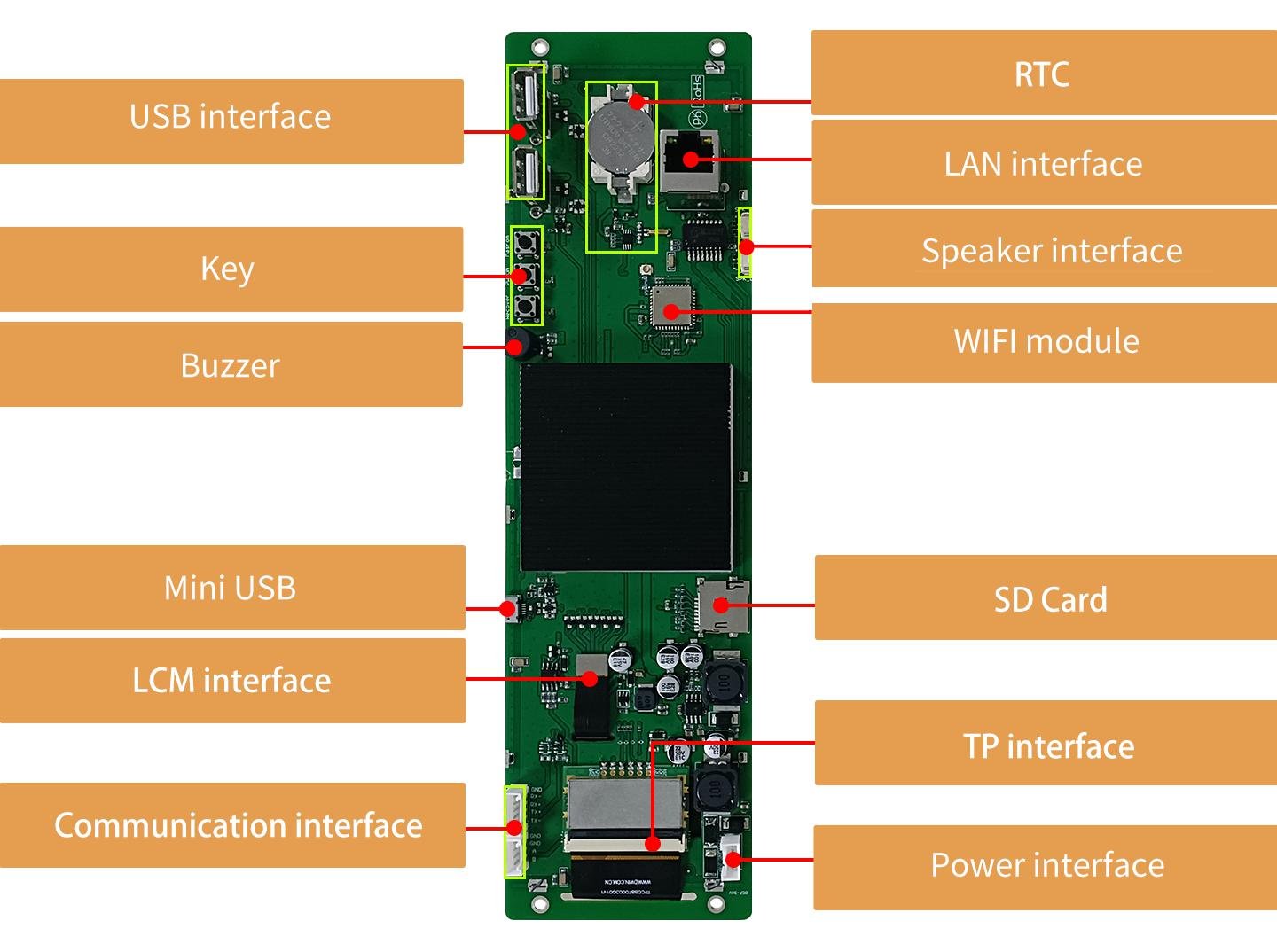

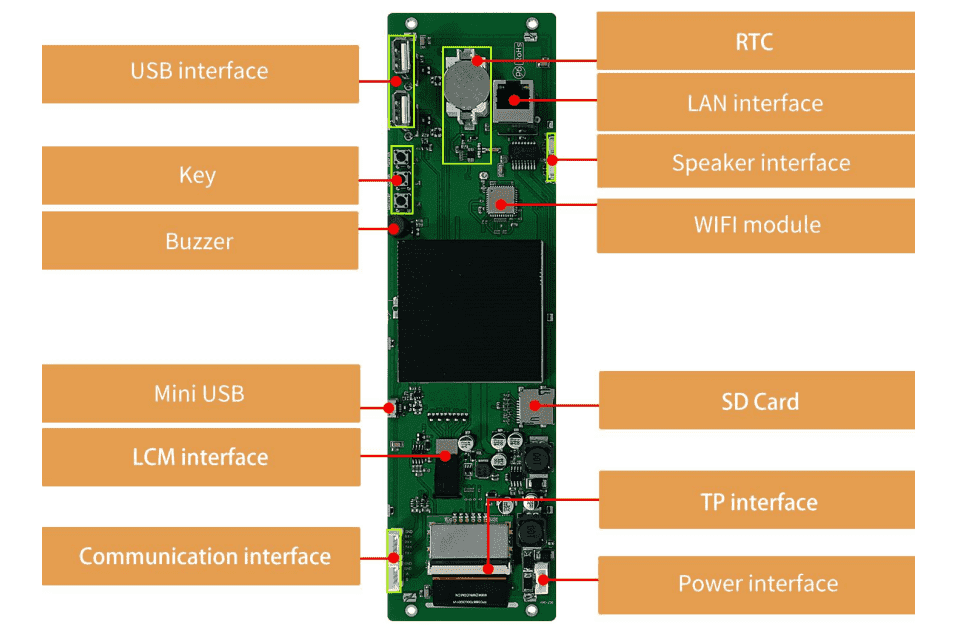

Peripheral Interface

COM	UART 3
COM	UART2
USB interface	HOST2,OTG1
Speaker	Left & right
Buzzer	5V active buzzer
SD card slot	Drawer type card slot(Max 64G)
LAN interface	10/100Mbps
WIFI interface	Configurable antenna
RTC	Button cell for power supply, Accuracy: ±20ppm @25℃
Key	Masrom,Recover,PWRON

Interface Parameters

Baud Rate	2400~921600bps, typical value: 115200bps
UART output voltage level (V_AB)	Output 1; Type: 2.5V-5 V
UART output voltage level (V_AB)	Output 0; Type: -5 V--2.5V
UART input voltage level (V_AB)	Input 1; Type: 0-2.5 V
UART input voltage level (V_AB)	Input 0; Type: -2.5--0.2V
Interface	Support LVDS communication and RS485 level
Socket	4Pin_2.0mm Socket*2, 5Pin_2.0mm Socket

Application

Характеристики

Дисплей
Диагональ	8.8"
Разрешение	1920×480	Другие товары
Срок жизни	≥ 30 000ч
Яркость	200 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Лучший угол обзора: симметричный, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.)	218.88*54.72
Подсветка	LED
Размеры
Размеры (ШxВxГ), мм	252.070.426.6
Вес нетто	330
Рабочая среда
Рабочая температура	-20 +70 ℃
Температура хранения	-30 +80 ℃
Память
Flash	8 Гбайт EMMC5.0
Основные параметры управления
CPU	RK3288, ARM Cortex-A17, четырехъядерный	Другие товары
OS	Интерфейс USBHT2, OTG1	Другие товары
Datasheet
Datasheet	Загрузить
Версия Datasheet	2022-12-26
Datasheet
Вес и габариты
Высота (мм)	26.6
Ширина (мм)	70.4
Вес (грамм)	330
Прочие
Гарантия	1 год
Страна бренда	Китай
Гарантийный срок	1 год
Серия	Android серия
Страна производства	Китай
