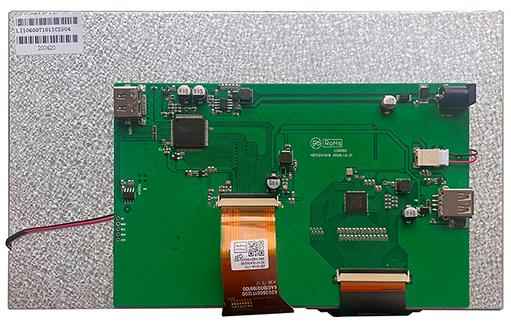

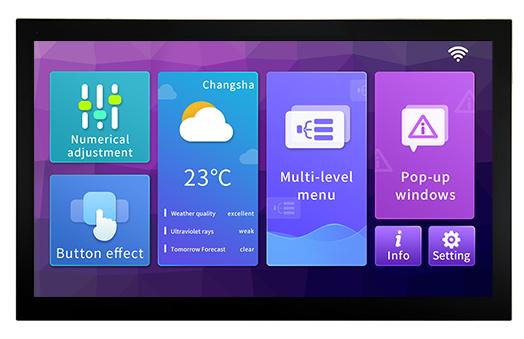

HDW101_001L DWIN 10.1" IPS ЖК-дисплей 1024*600 с USB и HDMI интерфейсом и сенсорной ёмкостной панелью

HDW101_001L DWIN 10.1" IPS ЖК-дисплей 1024*600 с USB и HDMI интерфейсом и сенсорной ёмкостной панелью

Описание товара:

HDW101-001L DWIN 10.1" IPS ЖК-дисплей 1024*600 с USB и HDMI интерфейсом и сенсорной ёмкостной панелью.
Емкостный сенсорный дисплей, CTP с воздушным соединением с ЖК-дисплеем, соединение OCA является дополнительным.
Яркость: 300 нит. Интерфейс HDMI, порт USB.
Штекер и усилитель, монитор воспроизведения.
10.1 дюйма, 16.7М цветов, 24 бит, 1024* 600 Пикселей.
Интерфейс питания 6-36 В.
Подходит для систем Windows, Raspberry, Linux, Android.
Подсветка: светодиодная (≥20000 Ч (непрерывная работа с максимальной яркостью, время затухания яркости до 50%).
Не только соответствует текущему стандарту качества 1080P, но и поддерживает самые передовые цифровые аудиоформаты, такие как DVD audio.
Передача несжатых видео- и многоканальных аудиоданных высокого разрешения в цифровом виде с сохранением высокого качества.
С широкополосной защитой цифрового контента для предотвращения несанкционированного копирования высококачественного аудиовизуального контента.

Описание товара

DWIN 10.1" IPS ЖК-дисплей 1024*600 с USB и HDMI интерфейсом и сенсорной ёмкостной панелью
HDW101-001LDWIN

HDW101-001L

Information

HDW101_001L

It is suitable for Android, Linux, Rasperry, Windows system , Plug & Play monitor .

Display

Color	16.7M(16777216)colors （24 bit color 8R8G8B）
Panel Type	IPS,TFT LCD (High contras,good color reproduction,wide viewing angle(typical value is 85/85/85/85)
Viewing Angle	Wide viewing angle,85/85/85/85(L/R/U/D)
Display Area（A.A）	222.70(W)x125.30(H)
Resolution	1024x600 (Support 0°/90°/180°/270°rotated display)
Backlight	LED (≥20000H(Continuous working with maximum brightness, time of the brightness decays to 50%)
Brightness	300nit

Touch Parameters

Type	CTP (Capacitive touch panel)
Structure	G+G structure with surface cover of Asahi tempered glass
Touch Mode	Support point touch and drag
Surface Hardness	6H
Light Transmittance	Over 90%
Life	Over 1,000,000 times touch

Voltage & Current

Power Voltage	6~36V,Typ. 12V
Operating Voltage	VCC=+12V,Typ. 300mA

Reliability Test

Working Temperature	-20~70℃, 60%RH at 12V voltage
Storage Temperature	-30~80℃
Working Humidity	10%~90%RH

Interface

LCM interface	HDMI interface
Socket	6-36V power interface, HDMI interface
SD slot	None
USB	YES

Peripheral

HDW101_001L

Capacitance touch panel

Dimension

HDW101_001L	235.0(W)x142.3(H)x20.60(T)mm
Net Weight	420g

Application

Характеристики

3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	10.1"
Разрешение	1024×600	Другие товары
Срок жизни	≥ 20 000ч
Яркость	300 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT ЖК-дисплей (Высокое контрастное изображение, хорошая цветопередача, широкий угол обзора (типичное значение 85/85/85/85)	Другие товары
Угол обзора（V.A.)	Широкий угол обзора,85/85/85/85(L/R/U/D)
Область отображения (Active Area, A.A.)	222.70x125.30
Подсветка	LED
Размеры
Размеры (ШxВxГ), мм	235.0x142.3x20.60
Вес нетто	420
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Точка опоры коснитесь и перетащите
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	LED
Напряжение и ток
Напряжение питания	6~36 В, тип. 12 В
Рабочая среда
Рабочая температура	-20~70℃, относительная влажность 60% при напряжении 12 В
Температура хранения	-30~80℃
Рабочая влажность	10%~90% относительной влажности
Интерфейс
SD	Нет
Разъем	Интерфейс питания 6-36В, интерфейс HDMI
USB	да	Другие товары
Datasheet
Datasheet	Загрузить
Datasheet
Вес и габариты
Ширина (мм)	142.3
Вес (грамм)	420
Прочие
Гарантия	1 год
Страна бренда	Китай
Гарантийный срок	1 год
Серия	HDMI серия
Страна производства	Китай
