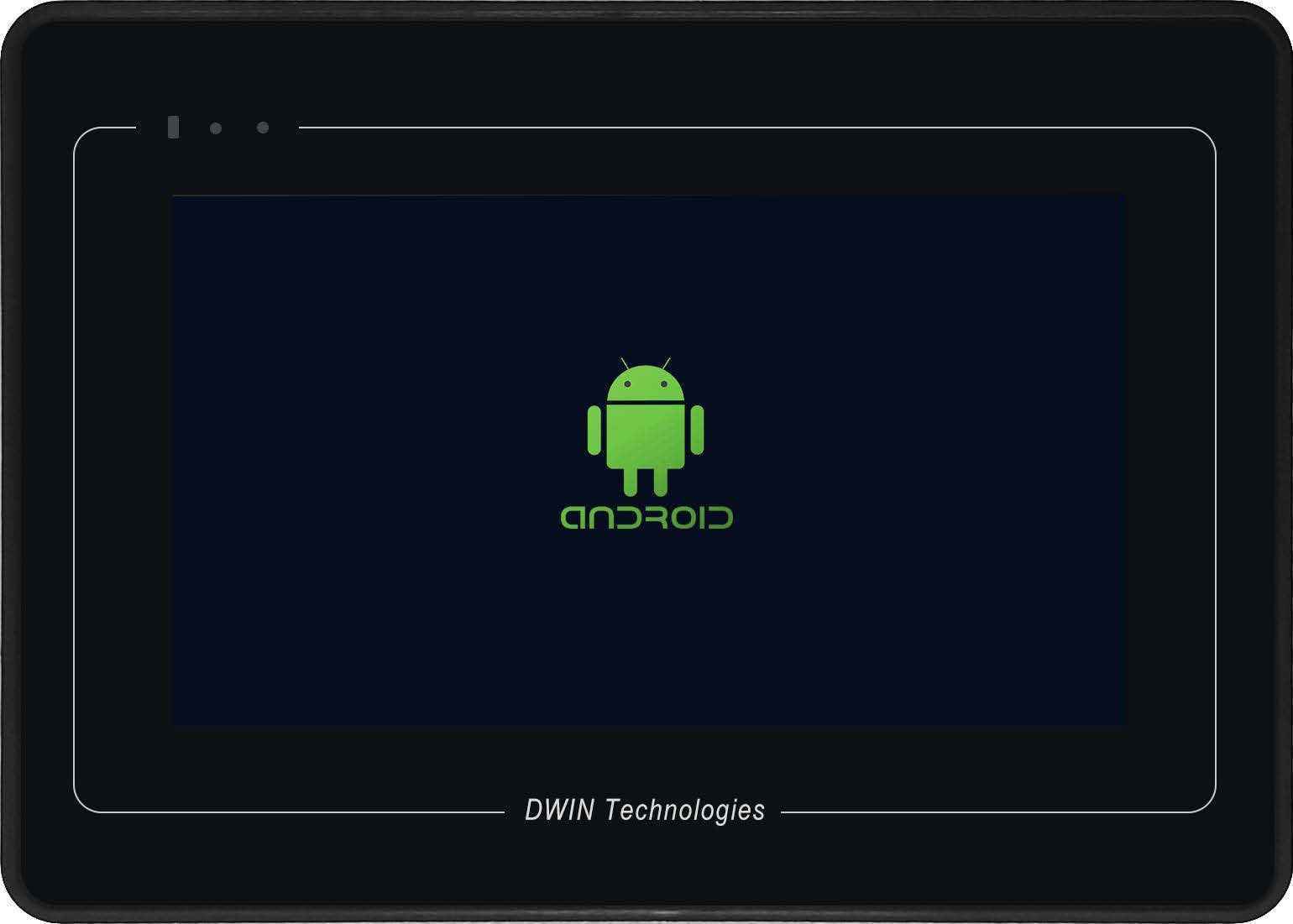

DMG10600T070_31WTC DWIN 7" Android 11 IPS ЖК-дисплей промышленного класса с сенсорной ёмкостной панелью
- Промышленный Android-дисплейный терминал на базе RK3566, работающий под управлением системы Android 11.
- 7-дюймовый дисплей, разрешение 1024*600, IPS с широким углом обзора.
- 2 ГБ LPDDR4 + 8 ГБ eMMC (по умолчанию), 4 ГБ LPDDR4 + 32 ГБ eMMC (опционально), 8 ГБ LPDDR4 + 256 ГБ eMMC (опционально)
- Доступны порты RS232, RS485 и Ethernet для подключения и взаимодействия с внешними устройствами.
- Емкостный сенсорный экран, конструкция G + G с поверхностью из закаленного стекла.
DWIN 7" Android IPS ЖК-дисплей промышленного класса с сенсорной ёмкостной панелью
DMG10600T070_34WTC
Промышленный интеллектуальный дисплейный терминал Android на базе RK3288 и работающий под управлением ОС Android 8.1. Совместим с 4G, Wi-Fi, bluetooth, микрофоном, камерой и другими богатыми периферийными устройствами.
Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр, воспроизведение музыки и видео, копирование данных и т. д.
Системное оборудование
|
Характеристики |
Параметры |
| Уровень материнской платы | Промышленного класса |
| Процессор | RK3566, четырехъядерный процессор ARM Cortex-A55 1,8 ГГц |
| ТОС | Андроид 11 |
| БАРАН | 2Гбайт LPDDR4 |
| Хранилище | 8 Гбайт eMMC |
Параметры отображения
|
Характеристики |
Параметрс |
Описание |
| Размер | 7,0 дюймов | - |
| ЖК-дисплейТип | IPS, TFT ЖК-дисплей | - |
| Угол обзора | 85°/85°/85°/85° | Широкий угол обзора, высокая контрастность и хорошая цветопередача |
| Активная область (АА) | 154,20 мм(Ш)×85,88 мм(В) | - |
| Зона просмотра (ВА) | 155,00 мм(Ш)×87,50 мм(В) | - |
| Разрешение | 1024×600 | - |
| ПодсветкаСрок службы | >20000 часов | Срок службы подсветки — это период работы светодиодной подсветки в условиях испытаний до снижения яркости до 50% от исходного уровня. |
| Яркость | 250нит | 100 уровней регулировки яркости (мерцание может наблюдаться при 1%–30% от максимальной яркости; не рекомендуется использовать в этом диапазоне) |
| Примечание: используйте динамическую заставку, чтобы предотвратить появление остаточных изображений при длительном отображении фиксированной страницы. | ||
Параметры касания
|
Характеристики |
Параметры |
| Тип сенсорного экрана | Емкостная сенсорная панель |
| Структура | Структура G+G с поверхностью из закаленного стекла |
Источник питания
|
Характеристики |
Мин. |
Тип |
Макс |
Единица |
| Напряжение |
9.0 |
12.0 |
36.0 |
В |
| Рекомендуемый источник питания: 12 В 1 А постоянного тока. | ||||
Испытание на надежность и окружающую среду
|
Характеристики |
Условия |
Мин. |
Тип |
Макс |
Единица |
| Рабочая температура |
60% RH при напряжении 12 В |
-20 |
25 |
65 |
℃ |
| Температура хранения |
- |
-30 |
25 |
80 |
℃ |
| Рабочая влажность |
25℃ |
10% |
60% |
90% |
РХ |
| Конформное покрытие |
Есть |
||||
| ОСР |
Воздух: ±8 кВ, Контакт: ±6 кВ |
||||
| ЭФТ |
Групповые импульсные помехи ±2 кВ |
||||
| Сертификация CE |
И |
||||

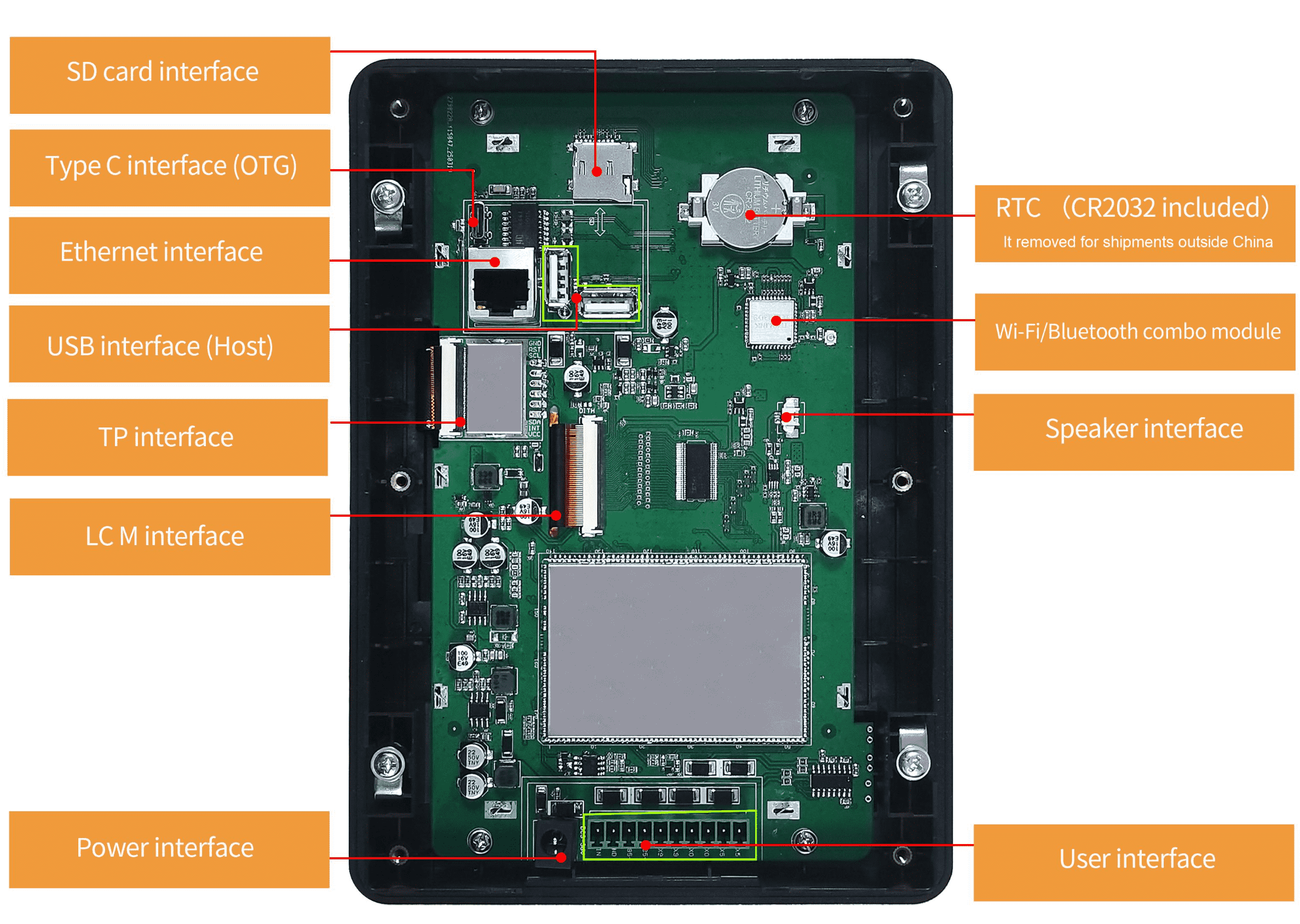

Периферия и интерфейсы
|
Характеристики |
Описание |
| Пользовательский интерфейс |
10Pin_3.81mm вертикальный разъем, интерфейс питания (3PIN_Φ2.0DH) |
| С |
RS232*2 (COM5 и COM9), RS485*1 (COM7), TTL*1 (COM0) |
| USB |
USB 2.0 *2 (ХОСТ), Тип C *1 (OTG) |
| Спикер |
Интерфейс 2Pin_1.25 мм *1 |
| SD-карта |
Макс. 64G |
| Сеть |
10/100 Мбит/с |
| Wi-Fi |
IEEE 802.11b/g/n, 2,4 ГГц, Bluetooth |
| Версия Bluetooth |
4.2 |
| РТК |
Точность: ±20ppm при 25℃ |
Application
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применение в домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
- Степень применения [Основные параметры]
- Индустриальный класс
- Диагональ [Дисплей]
- 7.0"
- Разрешение [Дисплей]
- 1024×600
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 250 nit
- Защитное покрытие [Основные параметры]
- Есть
- Размеры (ШxВxГ), мм [Размеры]
- 210.00×150.00×26.90
- Установочные размеры, мм [Размеры]
- 196.2x136.2
- Периферия [Пользовательский интерфейс и периферия]
- Процессор RK3566, четырехъядерный, ARM Cortex-A55 1.8GHz Processor
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85/85/85/85 (L/R/U/D)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 154.20×85.88
- Область просмотра (View Area, V.A.) [Дисплей]
- 155.00×87.50
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 90%
- Напряжение питания, В [Напряжение и ток]
- 9~36В тип. 12V
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- VCC = +12В
- Рабочая температура [Рабочая среда]
- -20~65℃
- Температура хранения [Рабочая среда]
- -30~80℃
- Рабочая влажность [Рабочая среда]
- 10~90% RH
- RS485 [Interface]
- Есть
- RS485 Interface [Interface]
- COM7
- Входной интерфейс [Интерфейс]
- RS232*2 (COM5 & COM9), RS485*1 (COM7), TTL*1 (COM0)
- Пользовательский интерфейс [Интерфейс]
- 10Pin_3.81mm vertical socket, power interface (3PIN_Φ2.0DH)
- RAM Memory [Память]
- 2 Gbytes LPDDR4
- Flash [Память]
- 8 Гбайт EMMC
- SD card slot [Интерфейс]
- Drawer type card slot(Max 64G)
- USB [Интерфейс]
- USB 2.0 *2 (HOST), Type C *1 (OTG)
- Интерфейс [Интерфейс]
- RS232*2 (COM5 & COM9), RS485*1 (COM7), TTL*1 (COM0)
- WIFI interface [Интерфейс]
- IEEE 802.11Bb/g/n, 2.4G, Bluetooth
- WLAN [Интерфейс]
- 10/100 Мбит/с
- Разъем [Интерфейс]
- 10Pin_3.81mm terminal block
- Формат данных [Интерфейс]
- Support TTL/COMS, RS232 or RS485 level
- Интерфейс динамика [Интерфейс]
- 2Pin_1.25mm
- CPU [Основные параметры управления]
- RK3566, Cortex-A55, четырехъядерный процессор
- OS [Основные параметры управления]
- Android 11
- Datasheet [Datasheet]
- Загрузить
- Версия Datasheet [Datasheet]
- 2025-04-17
- Гарантия
- 1 год
- Страна бренда
- Китай
