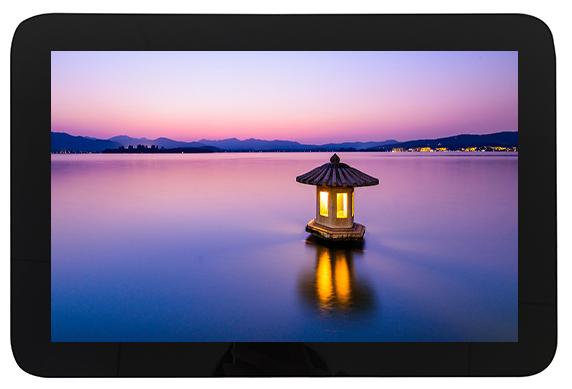

HDW121_001L DWIN 12.1" HMI TN ЖК-дисплей с USB и HDMI интерфейсом и сенсорной ёмкостной панелью
HDW121_001L DWIN 12.1" HMI TN ЖК-дисплей с USB и HDMI интерфейсом и сенсорной ёмкостной панелью фото 2
DWIN
Товар участвует в акции:
DWIN
Отзывов: 0
Артикул: HDW121_001L

Описание товара:

  • HDW121_001L DWIN 12.1" HMI TN ЖК-дисплей с HDMI интерфейсом и сенсорной ёмкостной панелью.
  • Светодиодная подсветка, ≥30000Ч (непрерывная работа с максимальной яркостью, время снижения яркости до 50%).
  • Высококачественный TFT-ЖК-модуль HMI-дисплей с сенсорной панелью, подходит для систем Windows, Linux и Android.
  • Передача видео высокого разрешения и многоканальных аудиоданных в цифровом виде при сохранении высокого качества.

Характеристики:
Все характеристики
Диагональ
12.1"
Разрешение
1280×800
Срок жизни
≥ 30 000ч
Яркость
300 nit
Размеры (ШxВxГ), мм
307.2x208.9x26.9
Цветность
16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея
IPS, TFT LCD
Угол обзора（V.A.)
Нормальный угол обзора, 70/70/50/70(L/R/U/D)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

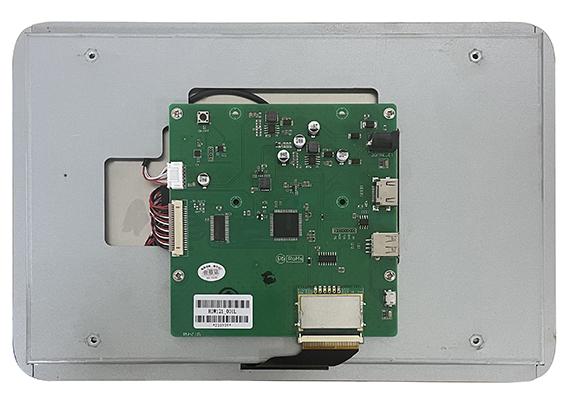

DWIN 12.1" HMI TN ЖК-дисплей с HDMI интерфейсом и сенсорной ёмкостной панелью
HDW121_001L

03

Information

HDW121_001L Support Linux, android, and windows, OS, such as Raspberry Pi.

Display

Color 16.7M colors，24-bit 8R8G8B
LCD Type TN-TFT-LCM, normal viewing angle
Viewing Angle 70/°70/°50°/70°(L/R/U/D)
Active Area(A.A) 261.12mm (W) ×163.20mm (H)
Resolution 1280*800 Support 0°/90°/180°/270°rotated display
Backlight LED. ≥30000H(Continuous working with maximum birghtness, time of the birghtness decays to 50%)
Brightness 300nit.
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Voltage & Current

Power Voltage 12-36V, typical value of 12V
Current parameters VCC = +12V Backlight on 660mA
Recommended power supply 12V 1A DC

Reliability Test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH

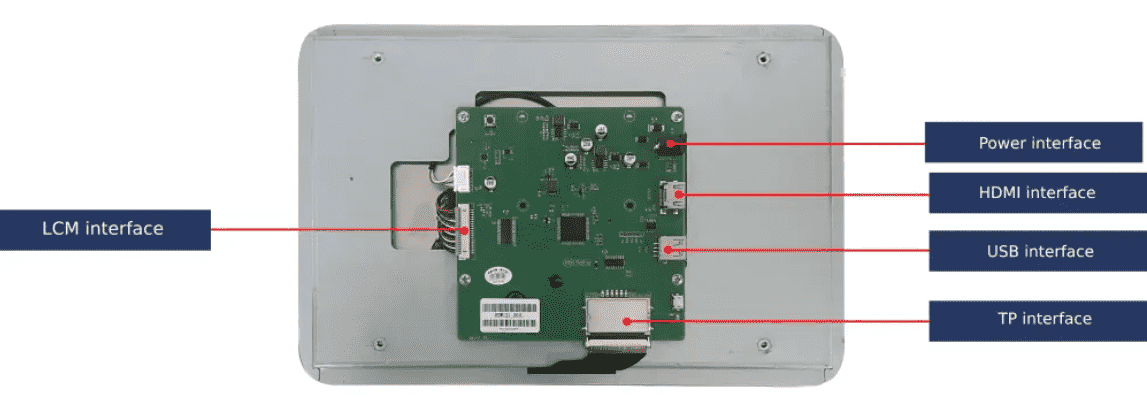

Interface

Socket HDMI interface, power interface
USB Interface Yes(Connect USB capacitive touch screen)
SD Card slot None

Peripheral

HDW121_001L Capacitive touch panel

Application

HDMI


Характеристики

Дисплей
Диагональ 12.1"
Разрешение 1280×800 Другие товары
Срок жизни ≥ 30 000ч
Яркость 300 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Нормальный угол обзора, 70/70/50/70(L/R/U/D)
Область отображения (Active Area, A.A.) 261.12x163.20
Область просмотра (View Area, V.A.) 262.7x164.8
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 307.2x208.9x26.9
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Рабочий ток VCC=+12V, backlight on 660 mA.
Рабочая среда
Рабочая температура -30...80℃ (тип 25℃)
Температура хранения -30...80℃ (тип 25℃)
Рабочая влажность 10%...90% RH (тип 60%)
Интерфейс
LCM интерфейс Интерфейс HDMI
SD Нет
USB да Другие товары
Основные параметры управления
OS HDW121_001LПоддержка Linux, Android и Windows, таких как Raspberry Pi. Другие товары
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-10-18
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия HDMI серия
Страна производства Китай
