DWIN
Артикул: DMG12800T101_33WTC

Описание товара:

  • DMG12800T101_33WTC DWIN 10.1" IPS ЖК-дисплей Android промышленного класса с сенсорной ёмкостной панелью.
  • Промышленный интеллектуальный дисплейный терминал Android, запущенный компанией DWIN на базе RK3288 и работающий под управлением ОС Android 8.1.
  • Совместимость с Wi-Fi, Bluetooth, микрофоном, камерой и другими богатыми периферийными устройствами.
  • Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр веб-страниц, воспроизведение музыки и видео, копирование данных и т.д.
  • Доступны порты RS232 и RS485 для подключения и связи с внешними устройствами.

Характеристики:
Степень применения
Индустриальный класс
3D-данные
Диагональ
10.1"
Разрешение
1280×800
Срок жизни
≥ 30 000ч
Яркость
WiFi
Размеры (ШxВxГ), мм
252.73×155.32×19.30
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

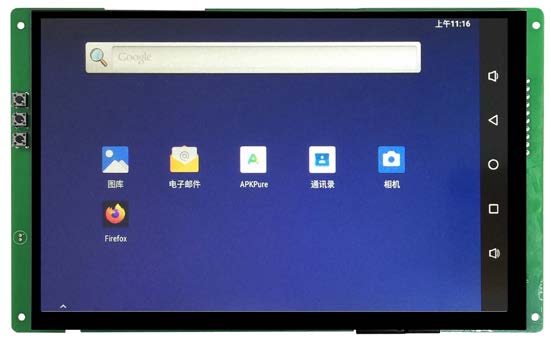

DWIN 10.1" IPS ЖК-дисплей Android промышленного класса с сенсорной ёмкостной панелью
DMG12800T101_33WTC

  • Промышленный интеллектуальный дисплейный терминал Android от компании DWIN на базе RK3288, работающий под управлением ОС Android 8.1.
  • Совместим с WIFI, Bluetooth, микрофоном, камерой и другими богатыми периферийными устройствами.
  • Доступно для обновлений USB и SD-карт.
  • Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр, воспроизведение музыки/видео, копирование данных и т.д.
  • Доступны порты RS232 и RS485 для подключения и связи с внешними устройствами.

DMG12800T101_33WTC

Master Control Parameters

Motherboard level Industrial grade
CPU 4 core 1.8GHz ARM Cortex-A17
OS Android 8.1
FLASH 8Gbytes EMMC5.0
RAM 2Gbytes DDR3
Display
Color 16.7M(16777216) colors
Display Area(A.A) 216.96mm (W)×135.60mm (H)
Resolution 1280*800
Backlight LED
Brightness 300nit

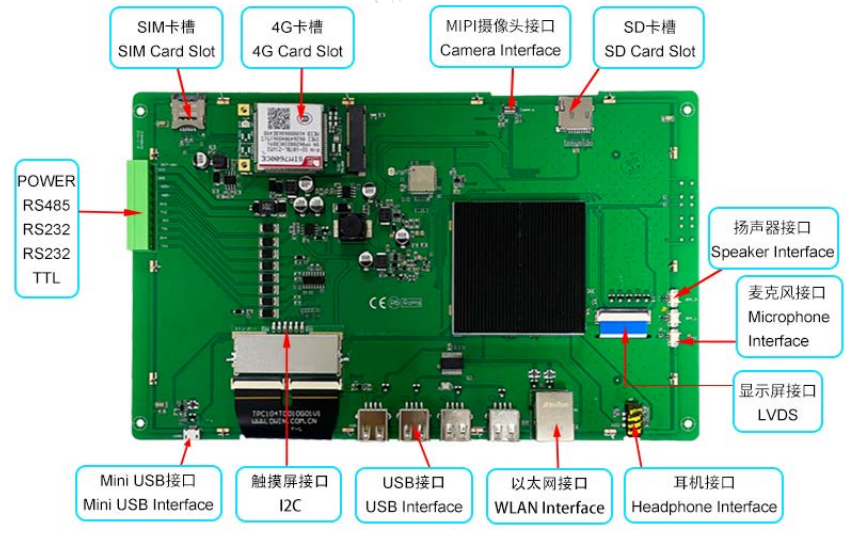

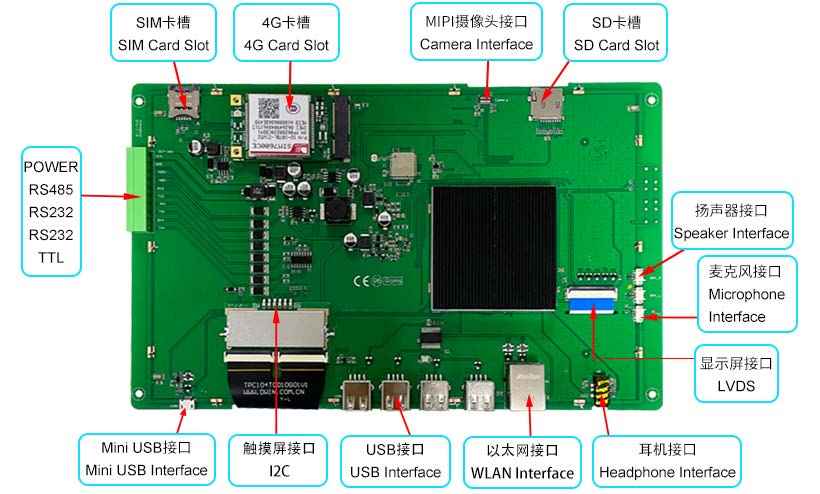

Peripherals and Interfaces

Interface 2 RS232 UART1 & UART4
1 RS485 UART3
TTL/COMS UART2(Debug interface)
USB 5 HOST*2,OTG*1
Headphone 1 3.5mm spacing interface
Speaker 2 Left & right
Microphone 1 On board
Camera 1 Mipi&USB
SIM card 1 Drawer type card slot
SD card 1 Drawer type card slot(Max 64G)
WLAN 1 10/100Mbps
WIFI 1 IEEE 802.11Bb/g/n,2.4G,Bluetooth
4G module Not configured ROCKCHIP 4G
Key 3 Masrom,Recover,PWRON
Interface Parameters
Serial port 1, 4
 baud rate
2400~230440bps  Type:115200bps
Output Voltage Output 1 ;Type:-5 V
Output 0, Type:5 V
Input Voltage
(RXD)
Input 1,Type:-5 V
Input 0,  Type:5 V
Serial port 3 baud rate 2400~921600bps  Type:115200bps
Output Voltage
(V_AB)
Output 1 ;Type:2.5V-5 V
Output 0, Type:/-5 V--2.5V
Input Voltage
(V_AB)
Input 1,Type:2.5 V
Input 0,  Type:-2.5--0.2V
Interface Support TTL/COMS,RS232 or RS485 level
Socket 10Pin_3.81mm Socket

Application

1 (3)



Характеристики

Основные параметры
Степень применения Индустриальный класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 10.1"
Разрешение 1280×800
Срок жизни ≥ 30 000ч
Яркость 300 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий симметричный угол обзора: 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 216.96×135.60
Область просмотра (View Area, V.A.) 217.96×136.60
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 252.73×155.32×19.30
Вес нетто 625
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 6...36В тип .12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V Backlight on 465mA. VCC = +12V Backlight off - 80mA
Рабочая среда
Рабочая температура -10...50℃ тип. 25℃
Температура хранения -20...60 ℃
Рабочая влажность 10%...90% RH тип. 60%
ESD test CLASS 3
Interface
RS485 Есть
RS485 Interface UART3
Интерфейс
Скорость передачи данных 2400...230440 bps тип. 115200
Выходное напряжение Output 1: Type: -5 V. Output 0: Type: 5V
Входное напряжение (RXD) Input 1: Type:- 5V. Input 0: Type: 5V
Входной интерфейс UART1:RS232*1. UART2:TTL*1(debugging interface, not available to user). UART3:RS485*1. UART4:RS232*1
SD card slot Drawer type card slot(Max 64G)
USB 4-канальный HOST, 1-канальный OTG: HOST*2, OTG*1 Другие товары
Интерфейс Поддержка уровня TTL/ COMS, RS232 или RS485
SIM card slot Drawer type card slot
4G module ROCKCHIP 4G Другие товары
WLAN 110/100 Мбит/с
Интерфейс камеры Mipi & USB Другие товары
Кнопки спереди Кнопка записи программы Android *2 (M/R - Masrom, Восстановление), кнопка перехода в спящий режим * 1 (P, PWRON)
Разъем 10Pin_3.81mm Socket
Интерфейс динамика Left & Right Другие товары
Интерфейс для наушников 3.5mm spacing interface
Память
Flash 8 Гбайт EMMC5.0
Основные параметры управления
CPU Четырехъядерный процессор RK3288 с частотой 1,8 ГГц ARM Cortex-A17 Другие товары
OS Android 8.1
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-08-18
Datasheet
Вес и габариты
Ширина (мм) 155.32
Вес (грамм) 625
Прочие
WiFi Есть Другие товары
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия Android серия
Страна производства Китай

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

71_dmg12800t101-33wtc.rar 3D-данные , 93.68 КБ

Видео

DMG12800T101_33WTC DWIN 10.1" IPS ЖК-дисплей Android промышленного класса с сенсорной ёмкостной панелью
