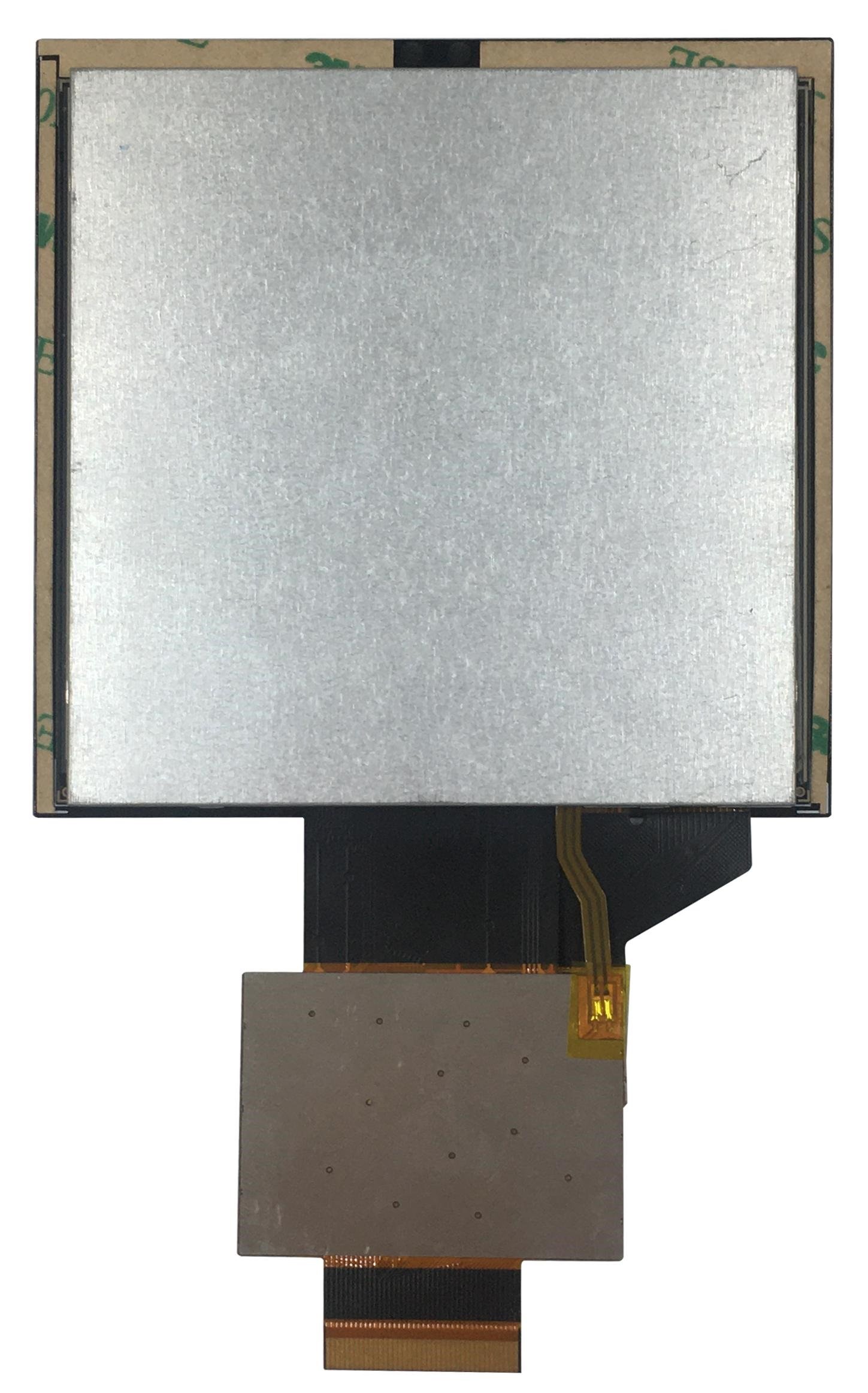

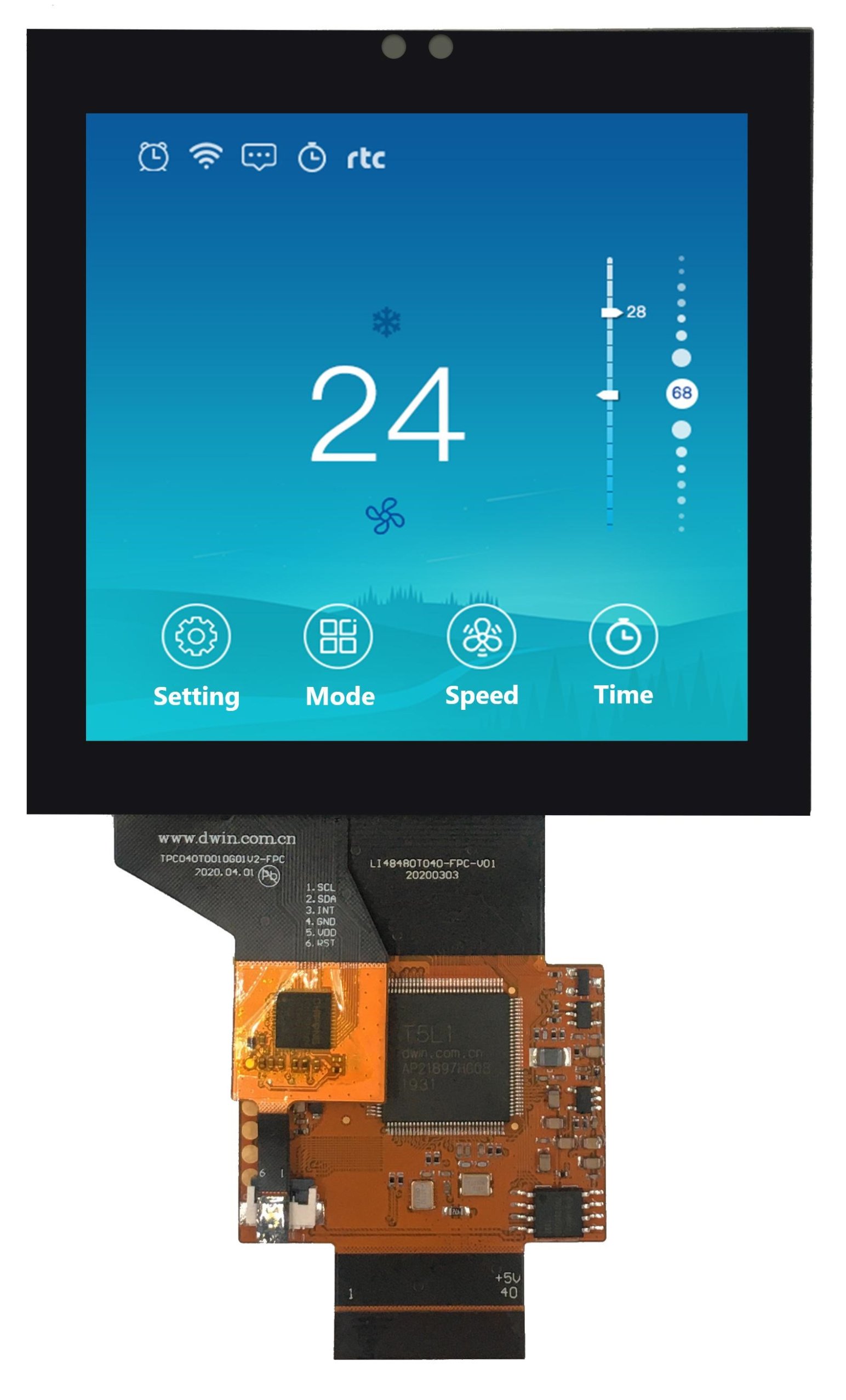

DMG48480C040_06WTC DWIN COF HMI T5L1 4" ультратонкий IPS ЖК-дисплей с сенсорной ёмкостной панелью
DMG48480C040_06WTC DWIN COF HMI T5L1 4" ультратонкий IPS ЖК-дисплей с сенсорной ёмкостной панелью фото 2
DWIN
Отзывов: 0
Артикул: DMG48480C040_06WTC

Описание товара:

  • DMG48480C040_06WTC DWIN COF HMI T5L1 4" ультратонкий IPS ЖК-дисплей 480xRGBx480 16.7M цветов с сенсорной ёмкостной панелью.
  • 4.0 дюйма, 480xRGBx480, 16.7 млн цветов, IPS-экран.
  • Стандартный набор команд (TA) / DGUSⅡ система.

Характеристики:
Все характеристики
Степень применения
Ультратонкая COF-структура
Диагональ
4.0"
Разрешение
480×480
Срок жизни
≥ 20 000ч
Яркость
250 nit
Размеры (ШxВxГ), мм
84.4*84.4*4.43
Вес нетто
80
Цветность
16.7M (16777216) 24bit 8R8G8B
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN COF HMI T5L1 4" ультратонкий IPS ЖК-дисплей 480x480 16.7M цветов с сенсорной ёмкостной панелью
DMG48480C040_06WTC

ASIC Information

T5L1 ASIC T5L1 ASIC is a low-power, cost-effective, GUI and application highly integrated single-chip dual-core ASIC designed by DWIN Technology for small-size LCD and mass produced in 2019.

Display

Color 16.7M (16777216) colors
LCD Type IPS process TFT LCM ,wide viewing angle
Viewing Angle 85/85/85/85 (L/R/U/D) ; Best View:symmetrical
Display Area（A.A） 67.96mm (W)*67.96mm (H)
Resolution 480*480 Pixel
Backlight LED
Brightness 250nit

Voltage & Current

Power Voltage 4.5~5.5V
Operation Current Backlight on: 180mA  (VCC=5V)
Backlight off: 70mA  (VCC=5V)

Reliability Test

Working Temperature -20℃~70℃
Storage Temperature -30℃~85℃
Working Humidity 10%~90%RH, typical value of 60% RH

Interface

User interface FCC40_0.5 mm
Baud Rate 3150~3225600bps
Output Voltage

（TXD）

Output 1;  3.0~3.3 V
Output 0;  0~0.3 V
Input Voltage
（RXD） 		Input 1；2.7~3.3V
Input 0；0~1.2V
Interface UART2: N81,3.3V & 5V TTL/CMOS

UART4: Optional N81/E81/O81/N82 four mode, 3.3V & 5V TTL/CMOS(Be used after OS Configuration)

UART5: Optional N81/E81/O81/N82 four mode, 3.3V & 5V TTL/CMOS(Be used after OS Configuration)

UI & Peripheral

UI Version TA / DGUSⅡ(DGUSⅡ pre-installed)
Peripheral Capacitive touch panel

Application

Применение DMG48480C040_06WTC


Характеристики

Основные параметры
Степень применения Ультратонкая COF-структура
Дисплей
Диагональ 4.0"
Разрешение 480×480
Срок жизни ≥ 20 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 67.96*67.96
Размеры
Размеры (ШxВxГ), мм 84.4*84.4*4.43
Вес нетто 80
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности (CTP) 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 4.5...5.5В, тип. 5V
Напряжение питания, тип. 5V Другие товары
Рабочий ток VCC = +5V, Backlight on - 180 - mA VCC = +5V, Backlight off - 70 - mA
Рабочая среда
Рабочая температура -20...70℃
Температура хранения -30.85℃
Рабочая влажность 10...90% RH, тип. 60%
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 256 Кб)
Nand Flash 512Kbytes User database. Данные сохраняются при выключении питания)
Интерфейс
Интерфейс UART2: N81,3.3V & 5V TTL/CMOS UART4: Optional N81/E81/O81/N82 four mode, 3.3V & 5V TTL/CMOS(Be used after OS Configuration) UART5: Optional N81/E81/O81/N82 four mode. 3.3V & 5V TTL/CMOS(Be used after OS Configuration)
Разъем FCC40_0.5 mm
Информация об ASIC
ASIC T5L T5L1
Datasheet
Datasheet Загрузить
Версия Datasheet 2023-04-27
Datasheet
Вес и габариты
Высота (мм) 4.43
Ширина (мм) 84.4
Вес (грамм) 80
Прочие
Наличие в России Да
Гарантия 1 год
Страна бренда Китай

C этим товаром искали

DMG48480C040_06WTC

Похожие товары (8)

Такого товара не существует

Файлы

Datasheet [Datasheet]
DMG48480C040_06WTC.pdf Datasheet , 1.67 МБ
