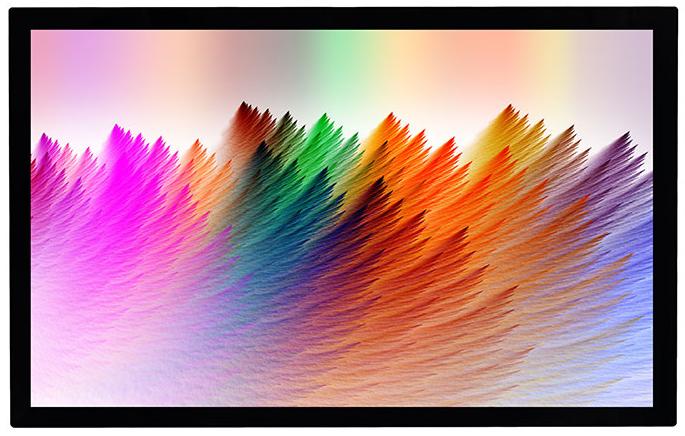

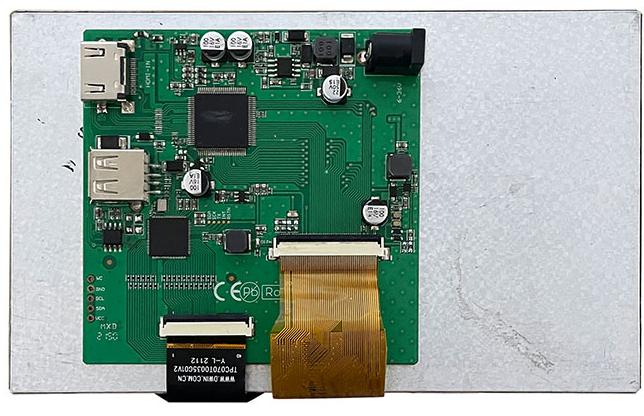

HDW070_008LZ01 DWIN 7.0" TN ЖК-дисплей 800x480 с USB и HDMI интерфейсом и сенсорной ёмкостной панелью

HDW070_008LZ01 DWIN 7.0" TN ЖК-дисплей 800x480 с USB и HDMI интерфейсом и сенсорной ёмкостной панелью

Color	16.7M colors，24-bit 8R8G8B
LCD Type	TN-TFT-LCD
Viewing Angle	70°70°/50°/70°(L/R/U/D), normal viewing angle
Display Area（A.A）	154.08mm (W)×85.92mm (H)
Resolution	800x480
Backlight	LED. ≥20000H(Continuous working with maximum birghtness, time of the birghtness decays to 50%)
Brightness	800nit.

Power Voltage	6~36V, typic value: 12V
Current parameters	VCC=6V, Minimum starting voltage: 640mA
	VCC=12V, Standard supply voltage: 210mA
	VCC=36V, Maximum supply voltage: 130mA

Working Temperature	-20~70℃, 60%RH at 12V voltage
Storage Temperature	-30~80℃
Working Humidity	10%~90%RH

LCM interface	HDMI interface
Socket	Power interface, HDMI interface
SD slot	None
USB	YES

Dimension	165.0(W)x100.0(H)x18.7(T)mm
Net Weight	245g

HDW070_008LZ01 DWIN 7.0" TN ЖК-дисплей 800x480 с USB и HDMI интерфейсом и сенсорной ёмкостной панелью

Описание товара:

Описание товара

DWIN 7.0" TN ЖК-дисплей 800x480 с USB и HDMI интерфейсом и сенсорной ёмкостной панелью
HDW070_008LZ01

Information

Display

Voltage & Current

Reliability Test

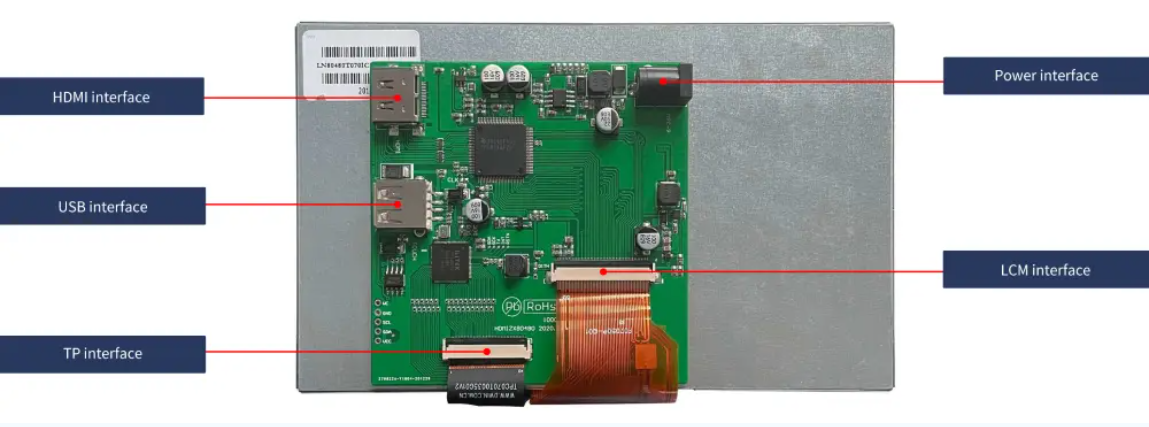

Interface

Peripheral

Packing Capacity & Dimension

Application

Характеристики

C этим товаром искали

Похожие товары (8)

Файлы

Дисплей
Диагональ	8.0"
Разрешение	800×480	Другие товары
Срок жизни	≥ 20 000ч
Яркость	800 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Нормальный угол обзора, 70°70°/50°/70°(L/R/U/D)
Область отображения (Active Area, A.A.)	154.08×85.92
Подсветка	LED
Размеры
Размеры (ШxВxГ), мм	165.0x100.0x18.7
Вес нетто	245
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания	6~36В, тип 12V
Рабочий ток	VCC=6V, Minimum starting voltage: 640mA VCC=12V, Standard supply voltage: 210mA VCC=36V, Maximum supply voltage: 130mA
Рабочая среда
Рабочая температура	-20~70℃, относительная влажность 60% при напряжении 12 В
Температура хранения	-30~80℃
Рабочая влажность	10%~90% относительной влажности
Интерфейс
LCM интерфейс	Интерфейс HDMI
SD	Нет
Разъем	Интерфейс питания, интерфейс HDMI
USB	да	Другие товары
Datasheet
Datasheet	Загрузить
Версия Datasheet	2022-07-08
Datasheet
Вес и габариты
Высота (мм)	18.7
Ширина (мм)	100
Вес (грамм)	245
Прочие
Гарантия	1 год
Страна бренда	Китай
Гарантийный срок	1 год
Серия	HDMI серия
Страна производства	Китай
