DWIN
Артикул: DMG48270C043_05WTC

Описание товара:

DMG48270C043_05W

ASIC T5L0 система DGUSII TN-TFT-LCD 4.3 дюйма, разрешение 480*272 пикселей, 262К цветов, нормальный угол обзора, память 8 МБ, экономичная? коммерческого класса

  • Нет сенсорного управления / Резистивная сенсорная панель / Емкостная сенсорная панель опционально.
  • Экономичная память объемом 8 МБ.
  • Соединительный провод FCC 10Pin1.0mm, интерфейс RS232.
  • Интеллектуальный дисплей HMI для коммерческого применения.
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления.

Другие варианты товара:
Тип Touch-панели :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Коммерческий класс
3D-данные
Диагональ
4.3"
Разрешение
480×272
Срок жизни
≥ 20 000ч
Установочные размеры, мм
106.50(+0.3)×68.30(+0.3)
Периферия
DMG48270C043_05WTC Емкостная сенсорная панель, Зуммер / DMG48270C043_05WTR Резистивный сенсорный экран, Зуммер / DMG48270C043_05WTN Зуммер
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

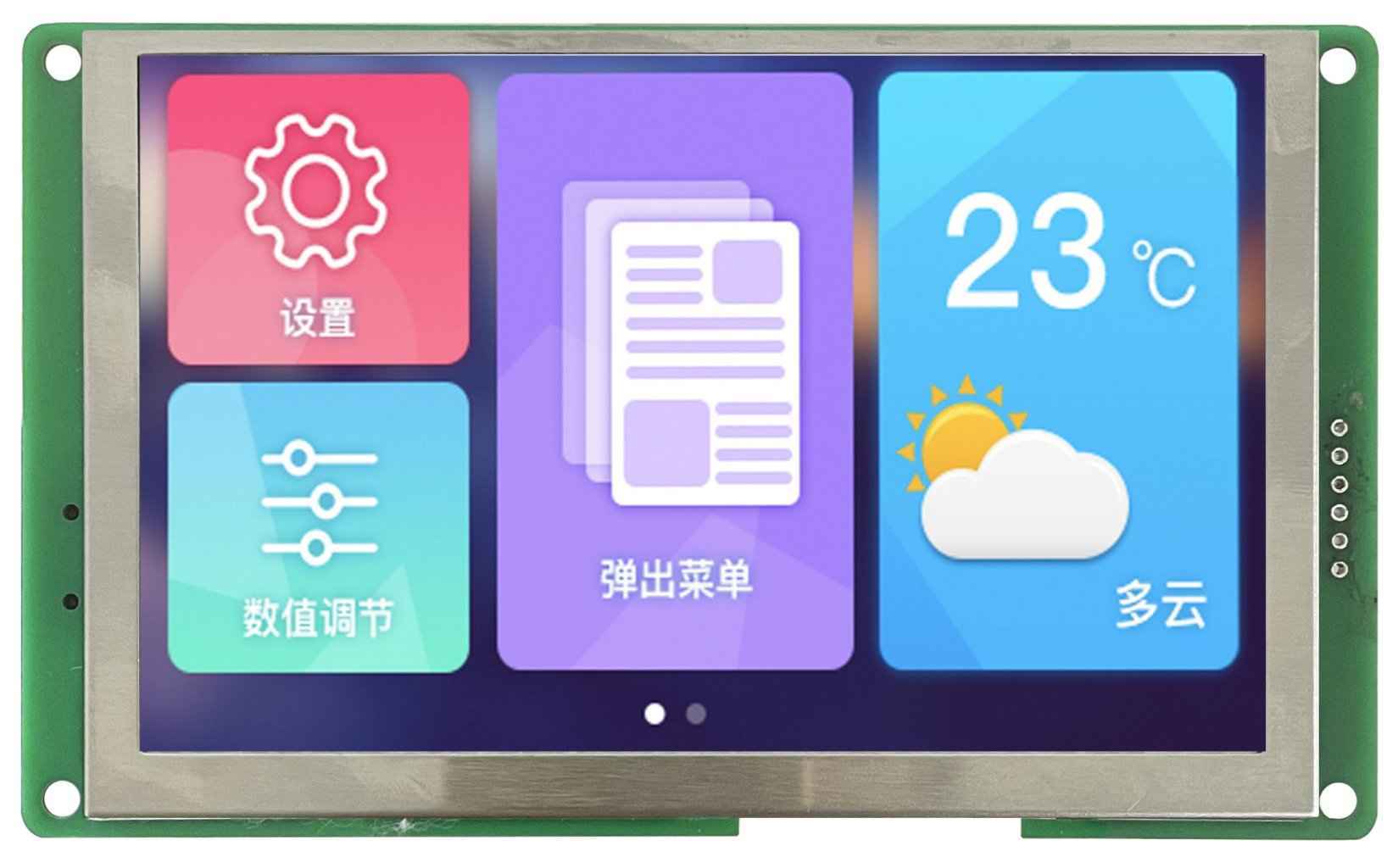

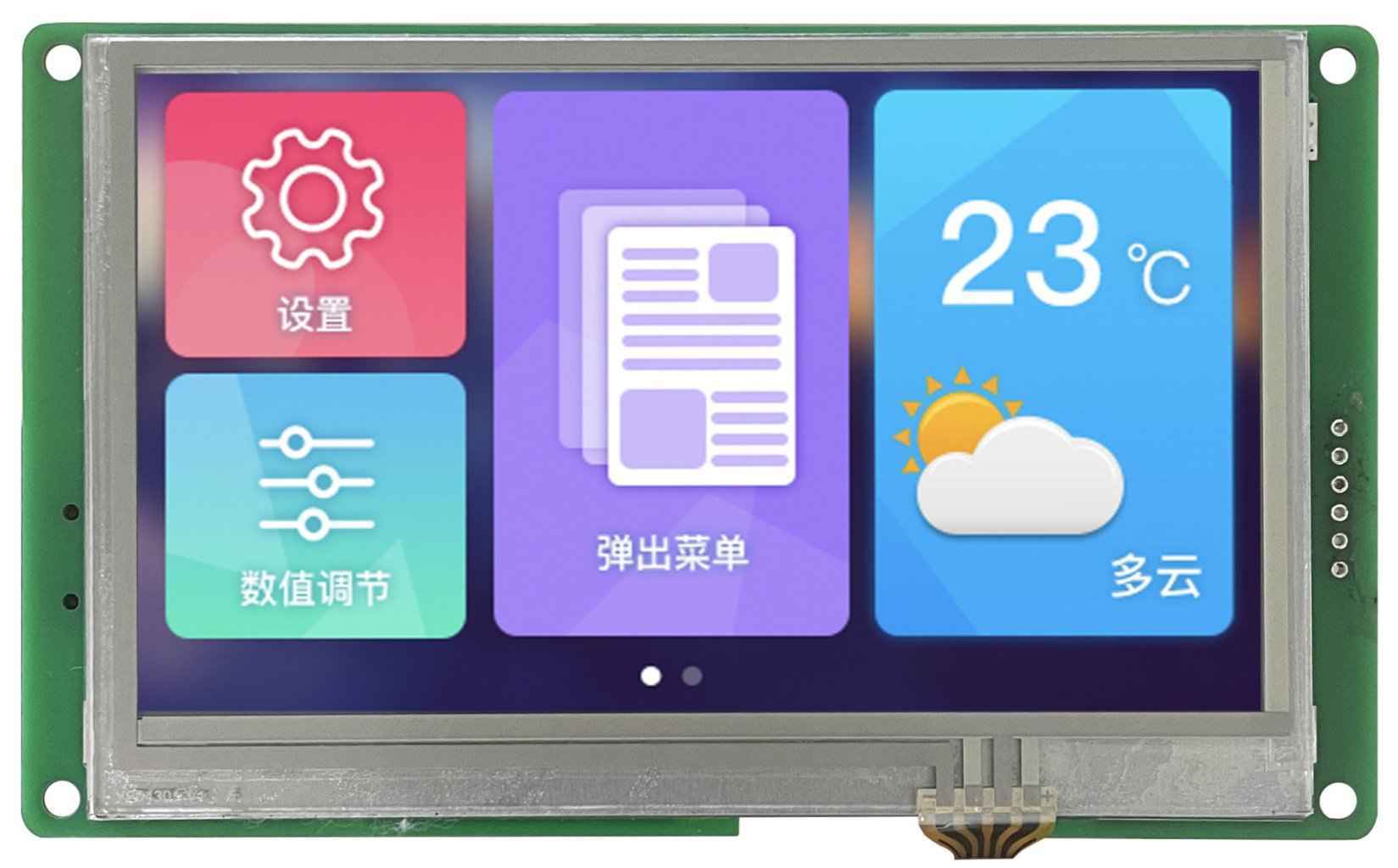

DWIN T5L0 UART HMI 4.3" ЖК-дисплей коммерческого класса
DMG48270C043_05W

ASIC T5L0 система DGUSII TN-TFT-LCD 4.3 дюйма, разрешение 480*272 пикселей, 262К цветов, нормальный угол обзора, память 8 МБ, экономичная, коммерческого класса

DMG48270C043-05WTC
10 PIN 1.0

10Pin_1.0mm

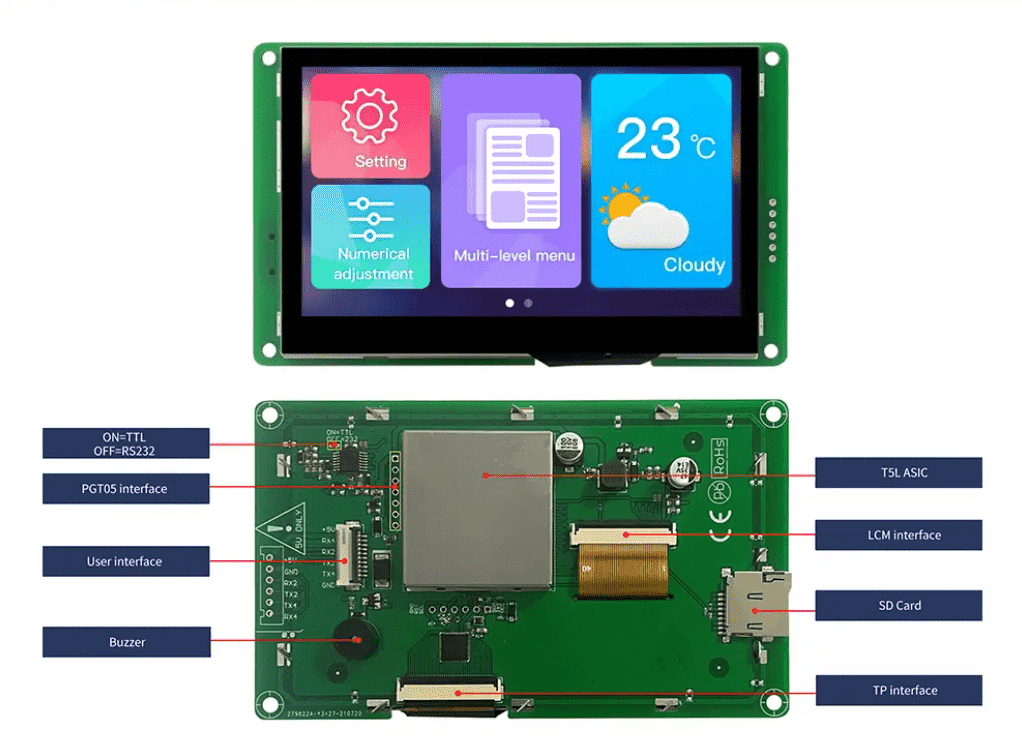

Function working principle

Application

1
12 (1)



Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 4.3"
Разрешение 480×272
Срок жизни ≥ 20 000ч
Цветность 262K (262144) 18-bit 6R6G6B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _WTC: 270 нит / _WTR: 250 нит / _WN: 300 нит
Угол обзора(V.A.) Угол обзора телевизора, 70°/70°/40°/30° (Л/П/В/Д)
Область отображения (Active Area, A.A.) 95.04×53.86
Область просмотра (View Area, V.A.) 96.54×55.36
Подсветка LED
Яркость 270 nit
Размеры
Установочные размеры, мм 106.50(+0.3)×68.30(+0.3)
Размеры (ШxВxГ), мм 121.92×73.15×15.60
Установочные размеры, мм 106.50(+0.3mm)×68.30(+0.3mm)
Пользовательский интерфейс и периферия
Периферия DMG48270C043_05WTC Емкостная сенсорная панель, Зуммер / DMG48270C043_05WTR Резистивный сенсорный экран, Зуммер / DMG48270C043_05WTN Зуммер
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 4.5~5.5
Напряжение питания, тип. 5V Другие товары
Рабочий ток VCC = +5В, подсветка включена, 200 мА (RTP/Без касания), 210 мА (CTP). VCC = +5В, подсветка выключена, 70мА
Рабочая среда
Рабочая температура -20℃~70℃ (5V @ 60% RH)
Температура хранения -30℃~80℃
Рабочая влажность 10%~90% RH, тип. 60% RH
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KHz Normal operation

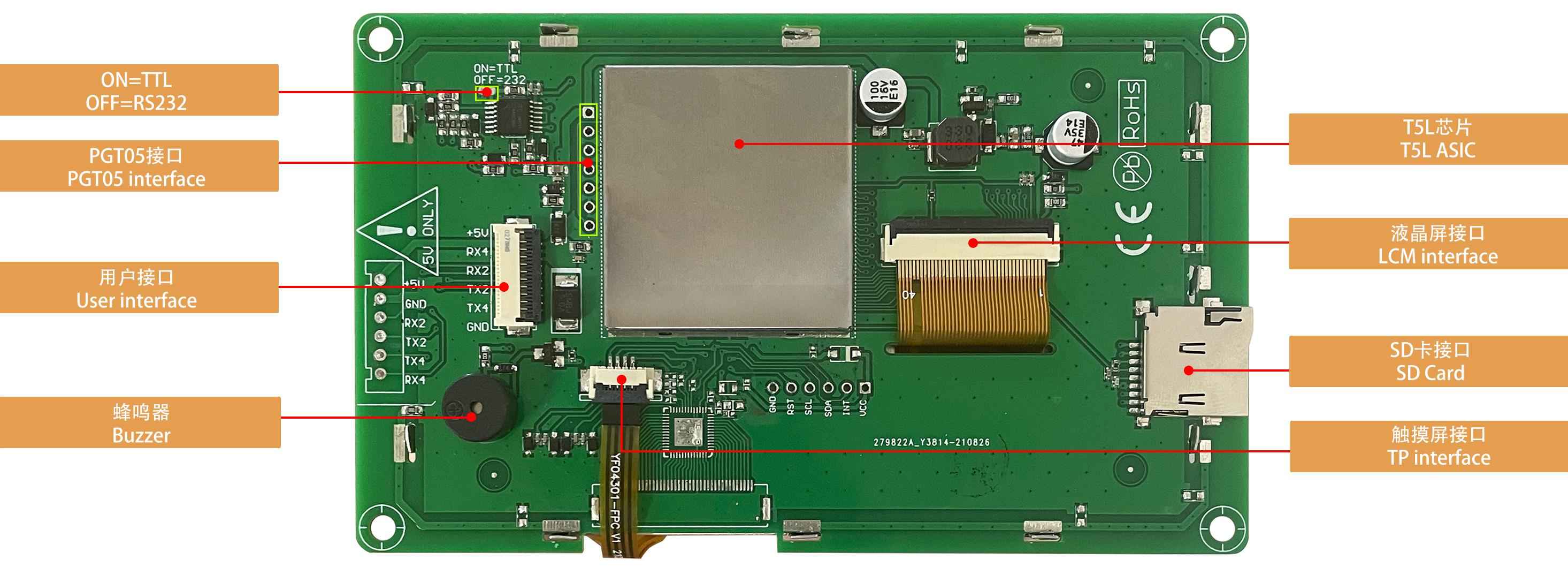

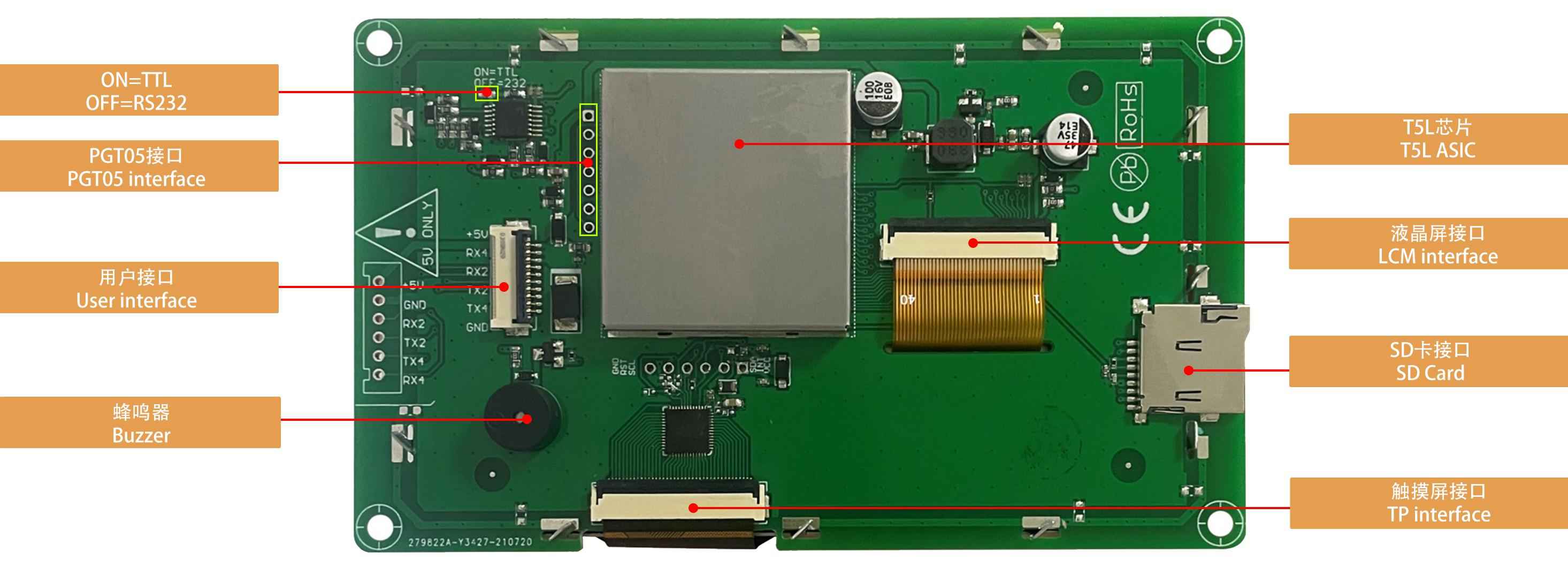

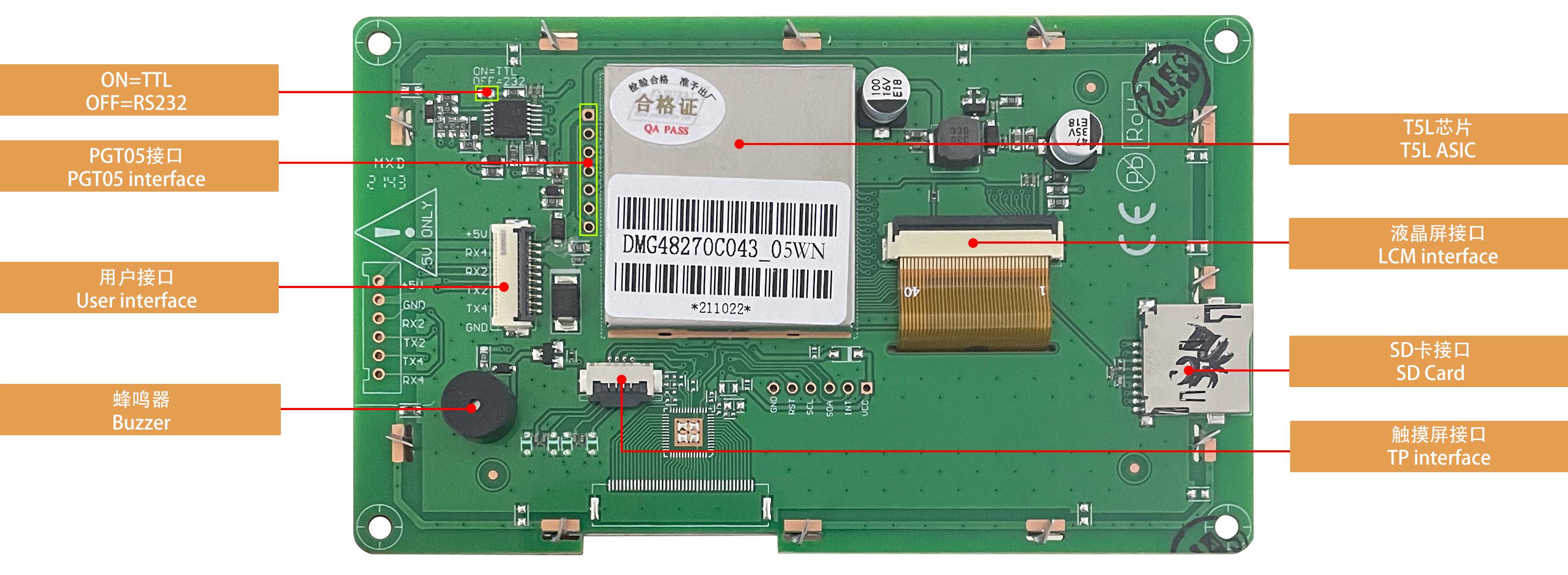

Интерфейс
LCM интерфейс FPC40_0.5mm, RGB interface
RTP интерфейс FPC4 1.0 мм
CTP интерфейс FPC6_1.0mm, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, 115200 тип. 115200 бит/с
Выходное напряжение Выход 1: Iout =-4mA 2.7~3.2В. Выход 0: Iвых = 4 мА 0.1~0.4
Входное напряжение (RXD) Вход 1:, Iin = 1 мА, 2.4-5.5В. Вход 0: Iin = -1 мА, 0~1.0В
Входной интерфейс UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
Пользовательский интерфейс Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс UART2: N81. UART4: N81/E81/O81/N82 4 режима (конфигурация операционной системы)
Разъем 10Pin_1.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
PGT05 интерфейс Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память 8 Мб NOR Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L0
T5L0 ASIC Разработано компанией DWIN. Массовое производство в 2020,1 Мбайт Ни флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2021-10-28
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG48270C043_05WTC

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

73_DMG48270C043-05W.rar 3D-данные , 4.64 МБ
DMG48270C043_05WTC.pdf Datasheet , 2.68 МБ
DMG48270C043_05WTR.pdf Datasheet , 2.93 МБ
DMG48270C043_05WN.pdf Datasheet , 2.9 МБ

Видео

DMG48270C043_05W T5L0 UART HMI 4.3" TN ЖК-дисплей коммерческого класса
