DMG80480F070_01W DWIN T5L0 UART HMI 7" ультратонкий TN ЖК-дисплей

DMG80480F070_01W DWIN T5L0 UART HMI 7" ультратонкий TN ЖК-дисплей

Описание товара:

DMG80480F070_01W T5L0

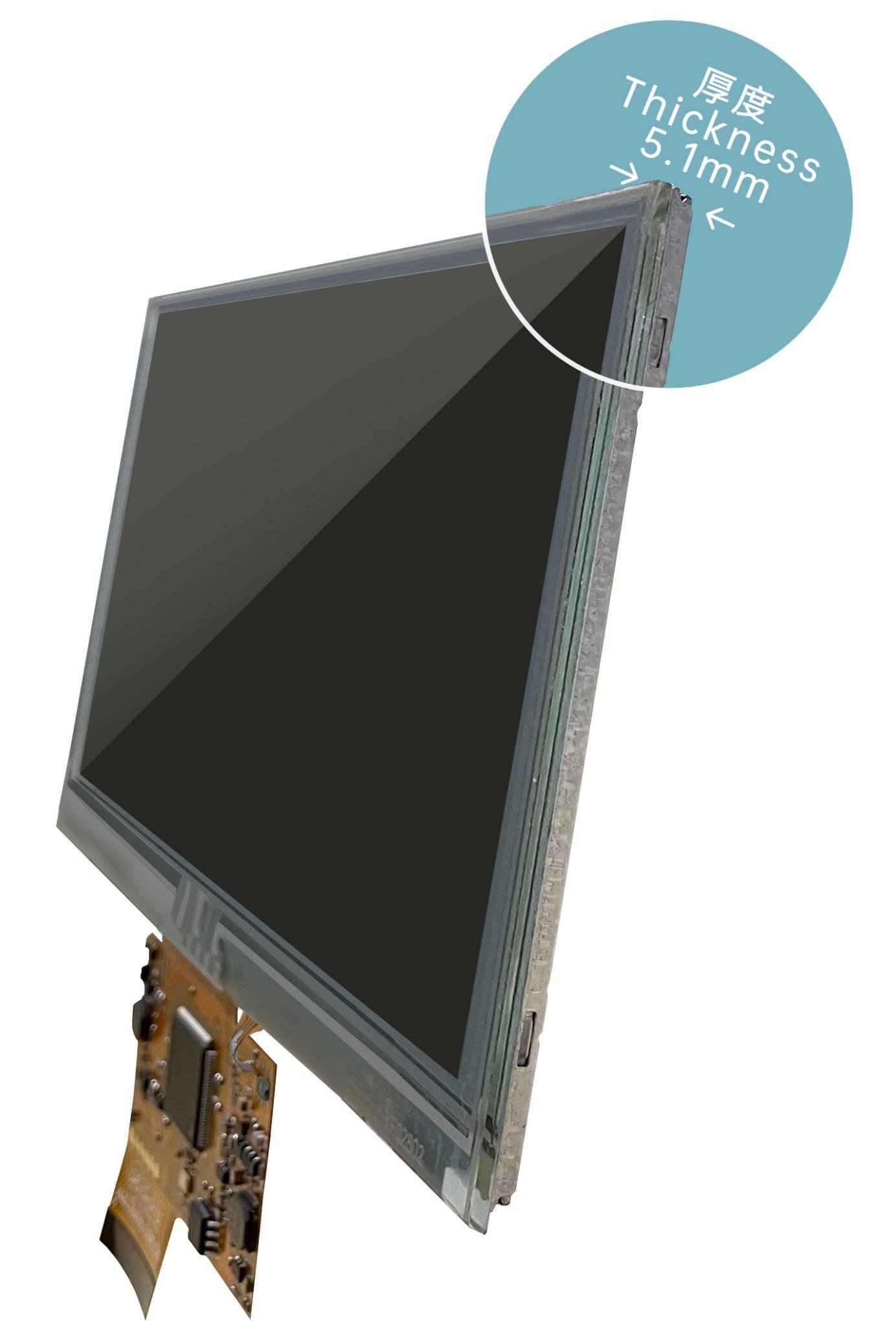

ASIC T5L0 TN-TFT-LCD 7 дюймов, разрешение 800*480 пикселей, 262К цветов, нормальный угол обзора. Процесс ламинирования рамок LCD и TP, толщина всего 5.1 мм. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся гибкой, легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основанный на T5L0, работающий под управлением системы DGUS II

Описание товара

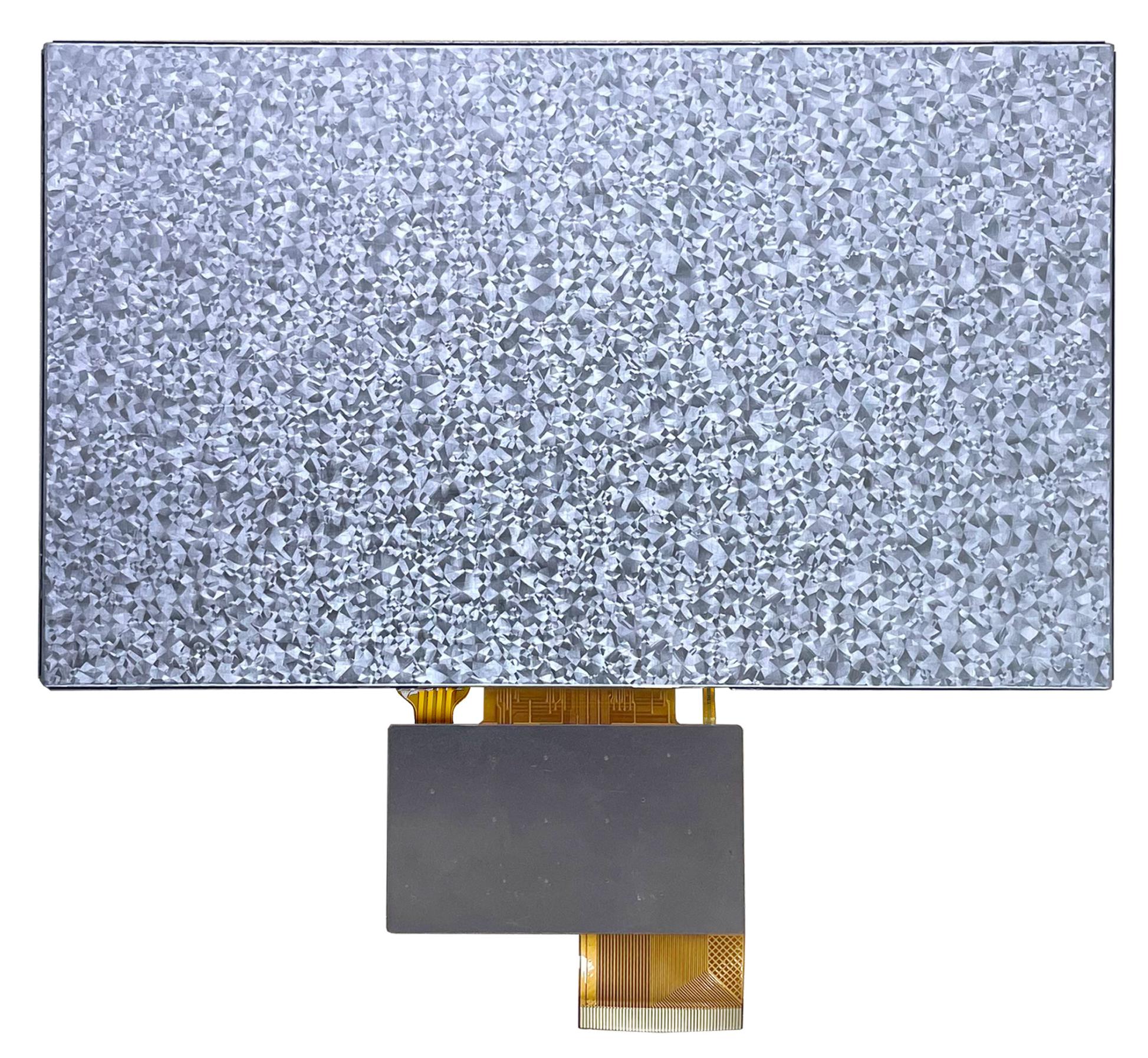

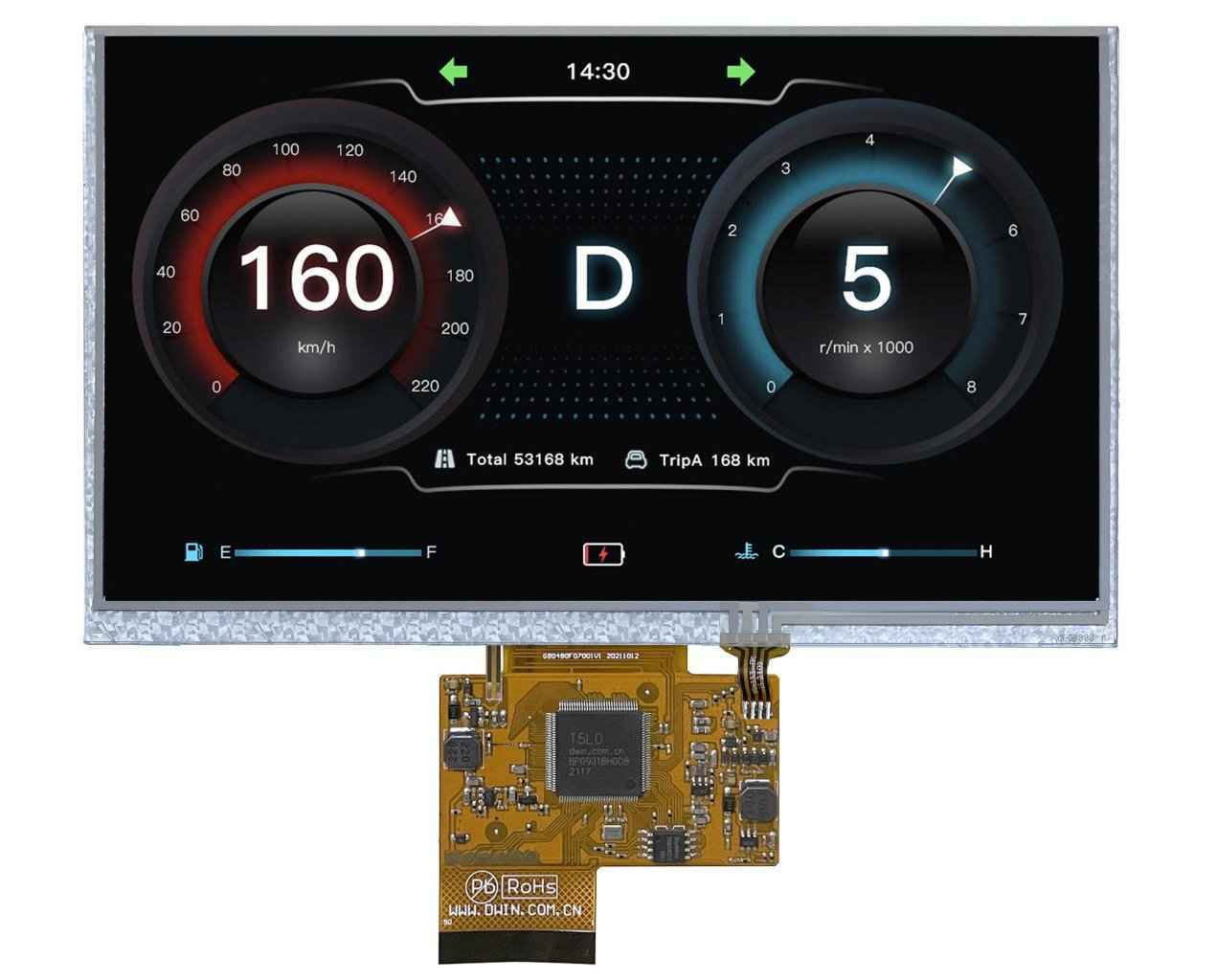

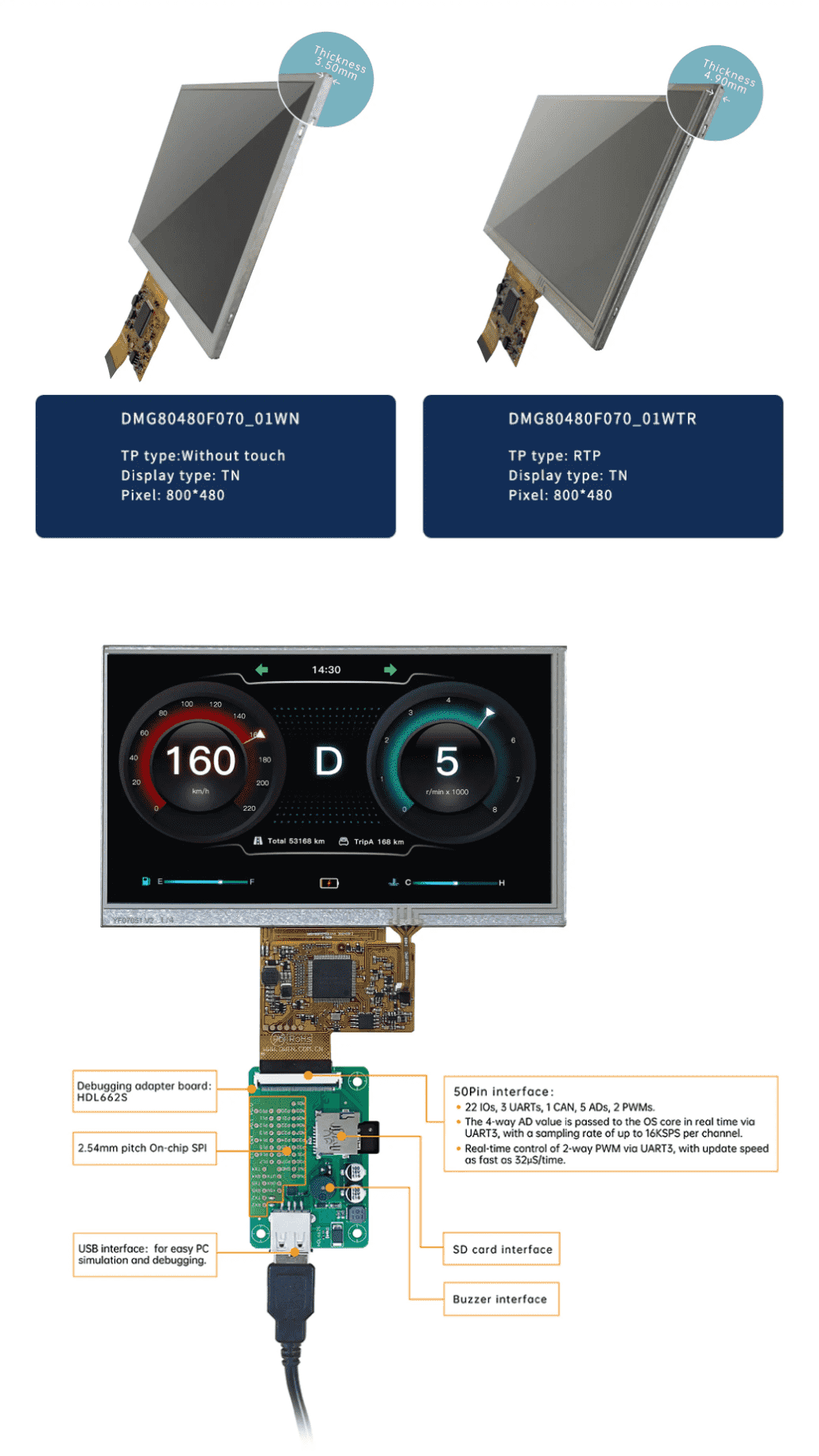

DWIN T5L0 UART HMI 7" ультратонкий TN-TFT ЖК-дисплей
DMG80480F070_01W

ASIC T5L0 TN-TFT-LCD 7 дюймов, разрешение 800*480 пикселей, 262К цветов, нормальный угол обзора. Процесс ламинирования рамок LCD и TP, толщина всего 5.1 мм. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся гибкой, легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основанный на T5L0, работающий под управлением системы DGUS II

DMG80480F070_01W

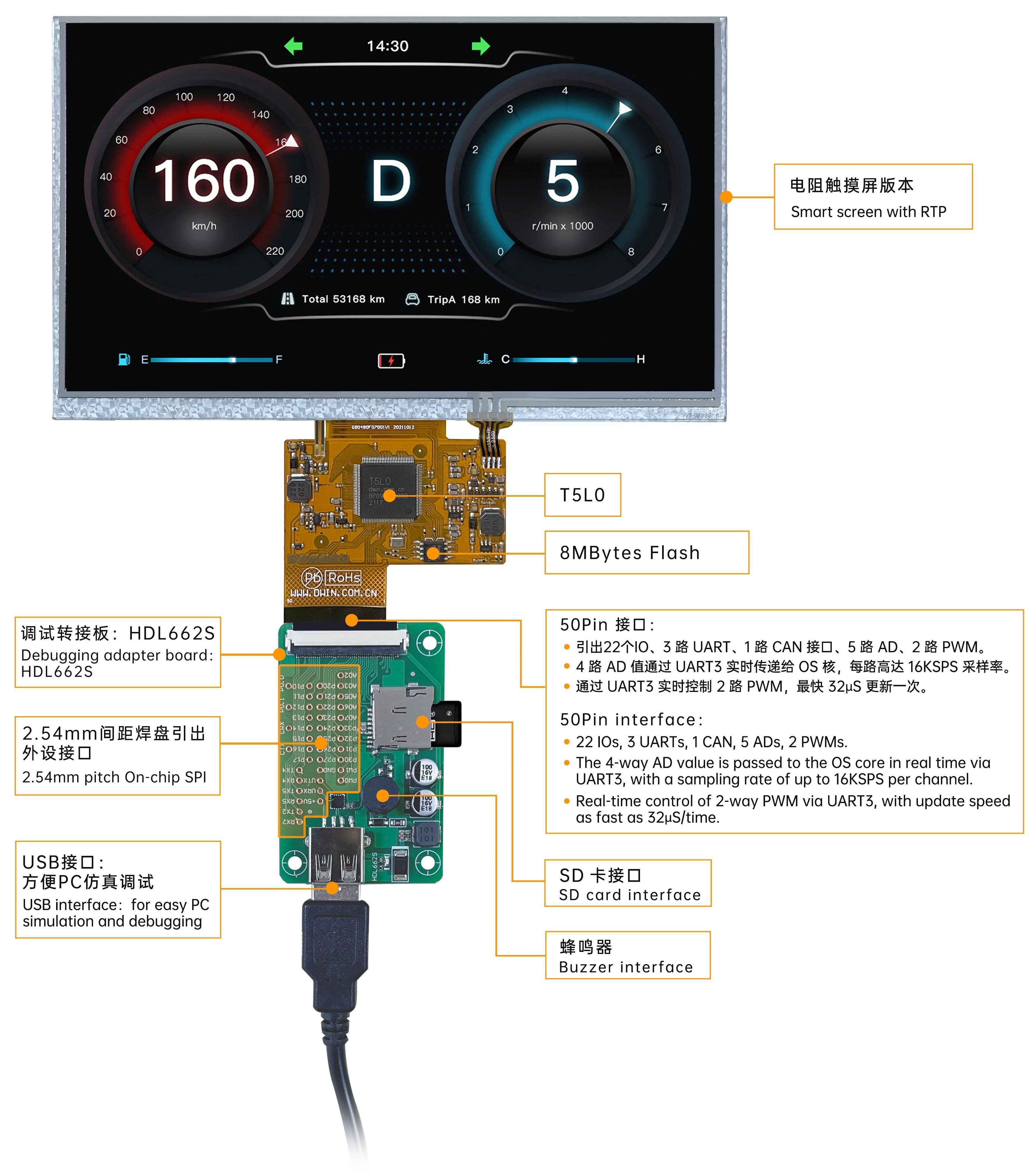

Внешний интерфейс

Таблица контактов внешнего интерфейса
PIN	Definition	I/O	Functional Description
1	+5V	I	Источник питания, DC3.6-5.5V
2	+5V	I	Источник питания, DC3.6-5.5V
3	GND	GND	GND
4	GND	GND
5	GND	GND
6	AD7	I	5 входных АЦП. 12-битное разрешение при питании 3,3 В. Вход 0-3.3 В Напряжение. За исключением AD6, остальные данные отправляются в ядро ОС через UART3 в режиме реального времени с частотой дискретизации 16 кГц. AD1 и AD5 можно использовать параллельно, а AD3 и AD7 можно использовать параллельно, что равняется двум 32 кГц дискретизация AD. AD1, AD3, AD5, AD7 можно использовать параллельно, что соответствует частоте дискретизации AS 64 кГц; данные суммируются 1024 раза и затем разделить на 64, чтобы получить 16-битное значение АЦП с частотой 64 Гц путем передискретизации.
7	AD6	I
8	AD5	I
9	AD3	I
10	AD2	I
11	+3.3	O	Выход 3,3 В, максимальная нагрузка 150 мА.
12	SPK	O	Внешний МОП-транзистор для управления зуммером или динамиком. Внешний резистор 10K должен быть притянут к земле, чтобы обеспечить низкий уровень включения питания.
13	SD_CD	IO	Интерфейс SD/SDHC. SD_CK подключает конденсатор емкостью 22 пФ к GND рядом с интерфейсом SD-карты.
14	SD_CK	O
15	SD_D3	IO
16	SD_D2	IO
17	SD_D1	IO
18	SD_D0	IO
19	PWM0	O	2 16-битный ШИМ-выход. Внешний резистор 10K должен быть притянут к земле, чтобы обеспечить низкий уровень включения питания. Ядром ОС можно управлять в режиме реального времени через UART3.
20	PWM1	O
21	P3.3	IO	При использовании RX8130 или SD2058 I2C RTC для подключения к обоим IO, SCL следует подключить к P3.2, а SDA подключить к P3.3 параллельно с подтягиванием резистора 10K до 3,3 В.
22	P3.2	IO
23	P3.1/EX1	IO	Он может одновременно использоваться как вход внешнего прерывания 1 и поддерживает режимы прерывания как по низкому уровню напряжения, так и по заднему фронту.
24	P3.0/EX0	IO	Он может одновременно использоваться как вход внешнего прерывания 0 и поддерживает режимы прерывания как по низкому уровню напряжения, так и по заднему фронту.
25	P2.7	IO	IO interface
26	P2.6	IO	IO interface
27	P2.5	IO	IO interface
28	P2.4	IO	IO interface
29	P2.3	IO	IO interface
30	P2.2	IO	IO interface
31	P2.1	IO	IO interface
32	P2.0	IO	IO interface
33	P1.7	IO	IO interface
34	P1.6	IO	IO interface
35	P1.5	IO	IO interface
36	P1.4	IO	IO interface
37	P1.3	IO	IO interface
38	P1.2	IO	IO interface
39	P1.1	IO	IO interface
40	P1.0	IO	IO interface
41	UART4_TXD	O	UART4
42	UART4_RXD	I	UART4
43	UART5_TXD	O	UART5
44	UART5_RXD	I	UART5
45	P0.0	IO	IO interface
46	P0.1	IO	IO interface
47	CAN_TX	O	CAN interface
48	CAN_RX	I	CAN interface
49	UART2_TXD	O	UART2（UART0 serial port of OS core)
50	UART2_RXD	I	UART2（UART0 serial port of OS core)

Application

Характеристики

Основные параметры
Степень применения	Ультратонкая COF-структура
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	7.0"
Разрешение	800×480
Срок жизни	≥ 10 000ч
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	TN, TFT LCD	Другие товары
Яркость	_WTR: 200 нит / _WN: 250 нит
Угол обзора（V.A.)	Нормальный угол обзора, типичное значение 70°/70°/30°/40°(L/R/U/D)
Область отображения (Active Area, A.A.)	154.08×85.92
Область просмотра (View Area, V.A.)	156.56×88.96
Подсветка	LED
Яркость	200 nit
Сенсорные параметры
Тип Touch	RTP (резистивная сенсорная панель)	Другие товары
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни LED	Нанесение > 1 000 000 раз; Ход > 100 000 раз; усилие 150g, вперед и назад считается дважды
Тип Touch-панели	RTP
Твердость поверхности	3H
Светопропускание	Более 80%
Напряжение и ток
Напряжение питания, В	4.5~5.5В
Рабочий ток	VCC = +5В, подсветка включена, 410 мА. VCC = +5В, выкл., 115 мА.
Рабочая среда
Рабочая температура	-10℃~60℃
Температура хранения	-20℃~70℃
Рабочая влажность	10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Contact discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation
Интерфейс
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 8 мА; Мин.3.0В. Выход 0: Iвых = -8 мА; Макс.0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, тип 3.3В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: TTL. UART4: TTL (доступно только после настройки ОС). UART5: TTL (доступно только после настройки ОС)
USB	USB-питание	Другие товары
Интерфейс	UART2: TTL
Разъем	50Pin_0.5mm FPC
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 режима (конфигурация ОС). UART5: N81/E81/O81/N82 4 режима (конфигурация ОС)
Память
Flash память	8 Мб NOR Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L0
T5L0 ASIC	Разработан компанией DWIN. Серийное производство в 2020 г., 1 МБ без флэш-памяти на чипе, 128 Кбайт переменного пространства для обмена данными с ядром ЦП ОС и памятью. Цикл перезаписи: более 100 000 раз
Пользовательский интерфейс и периферия
UI Version	TA / DGUSII
Datasheet
Datasheet	Загрузить / Загрузить
Версия Datasheet	2021-11-17
Datasheet
Размеры
Размеры (ШxВxГ), мм	164.86×99.96×5.1
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80480F070_01WTR
В наличии в России	Да
