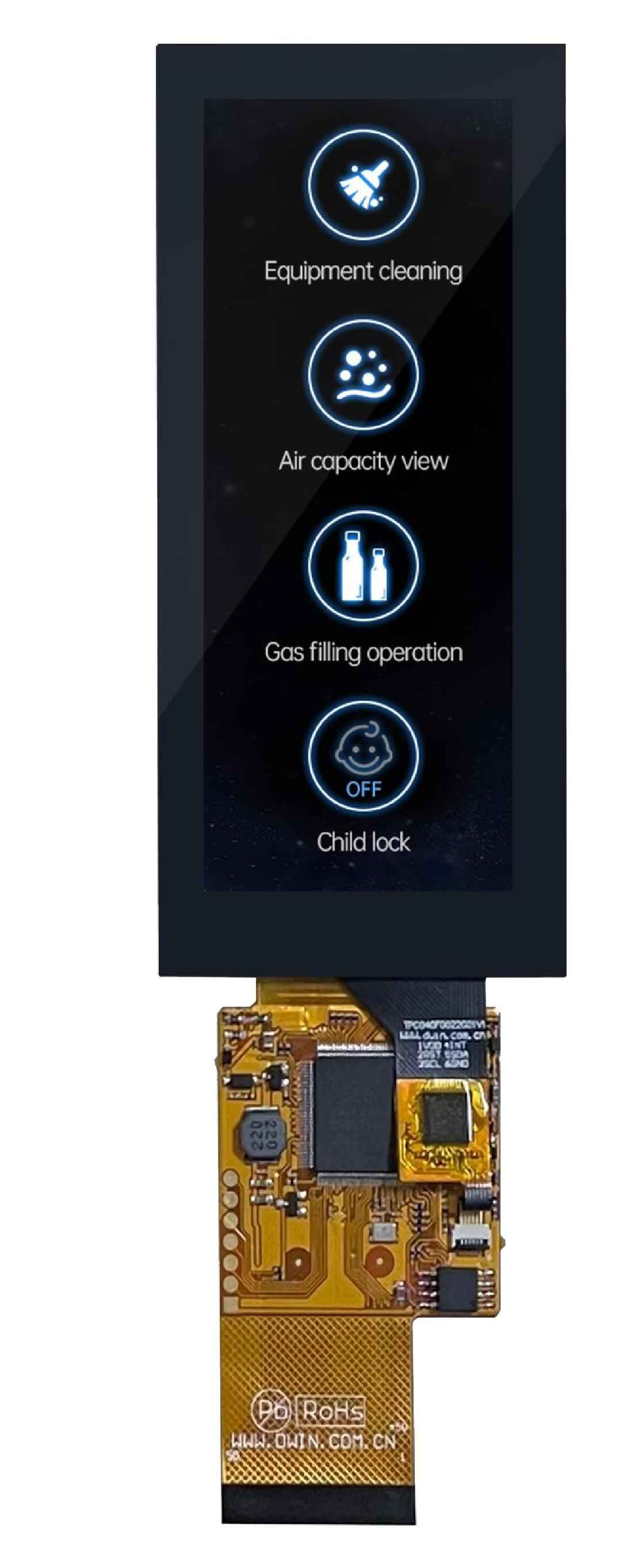

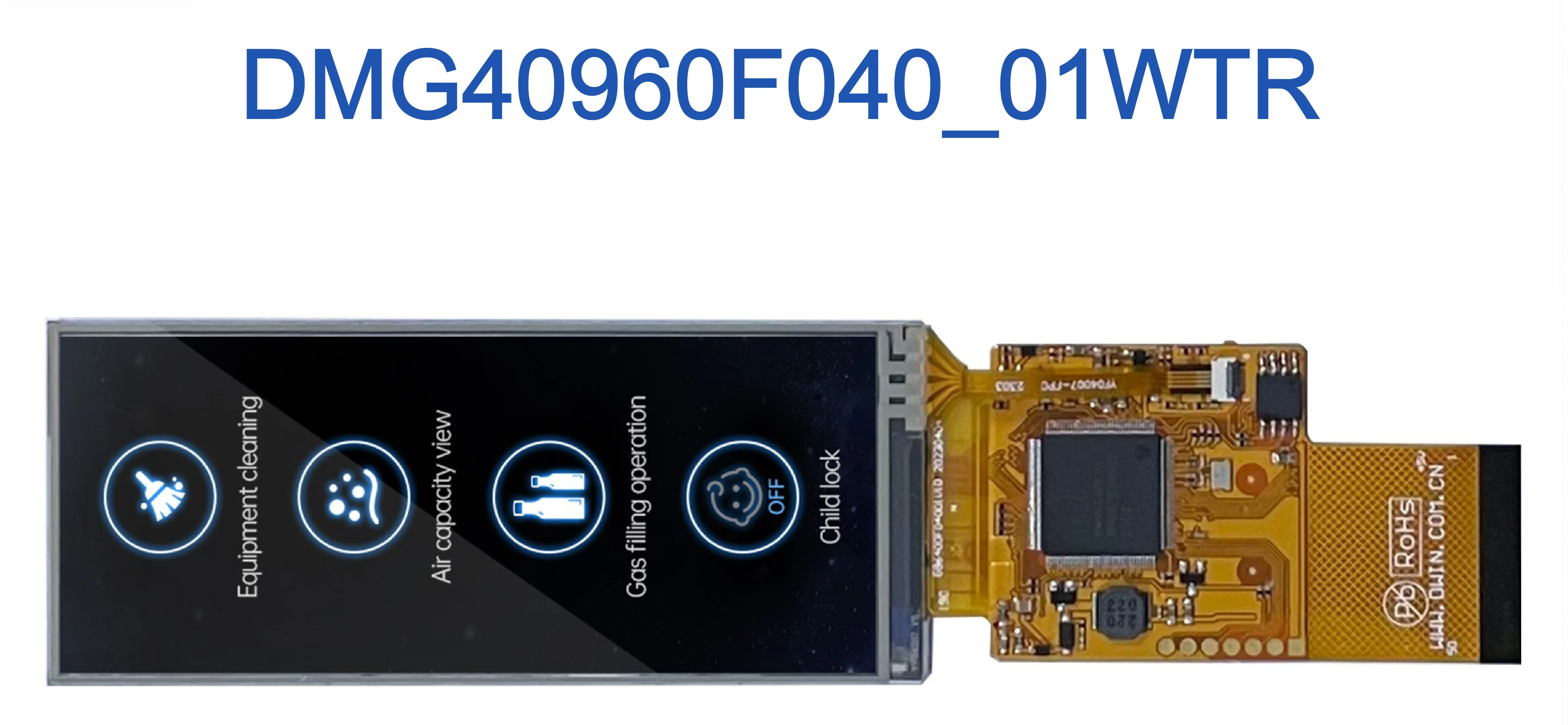

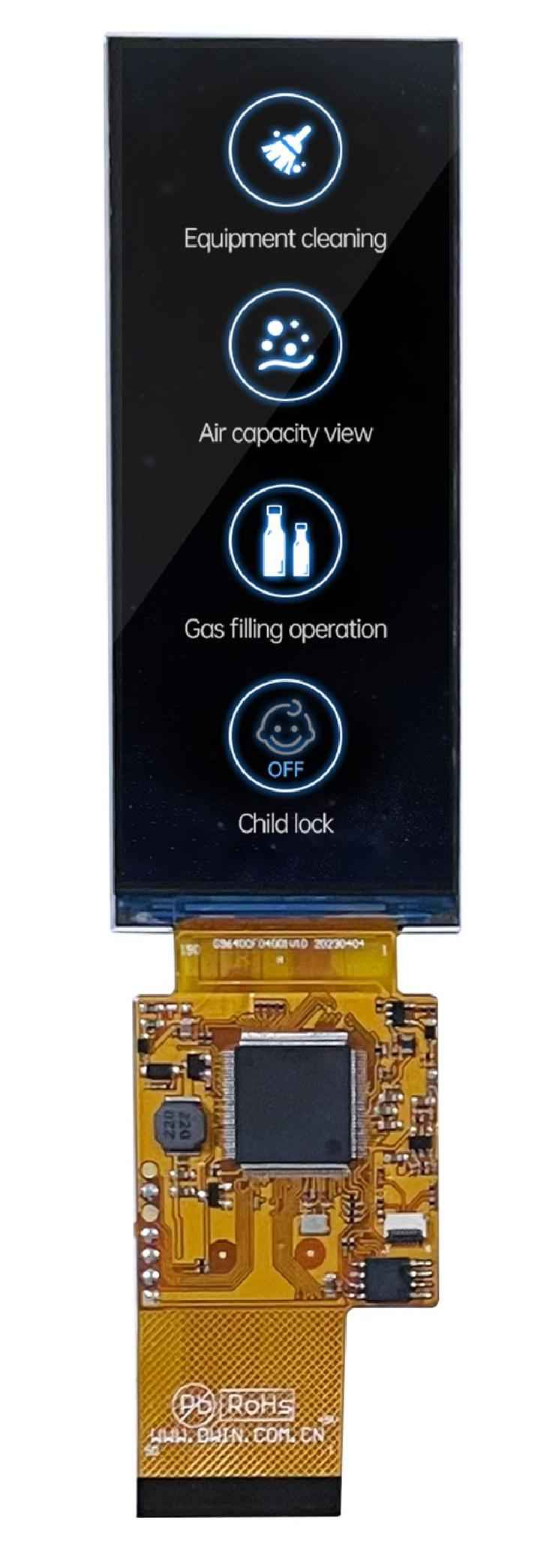

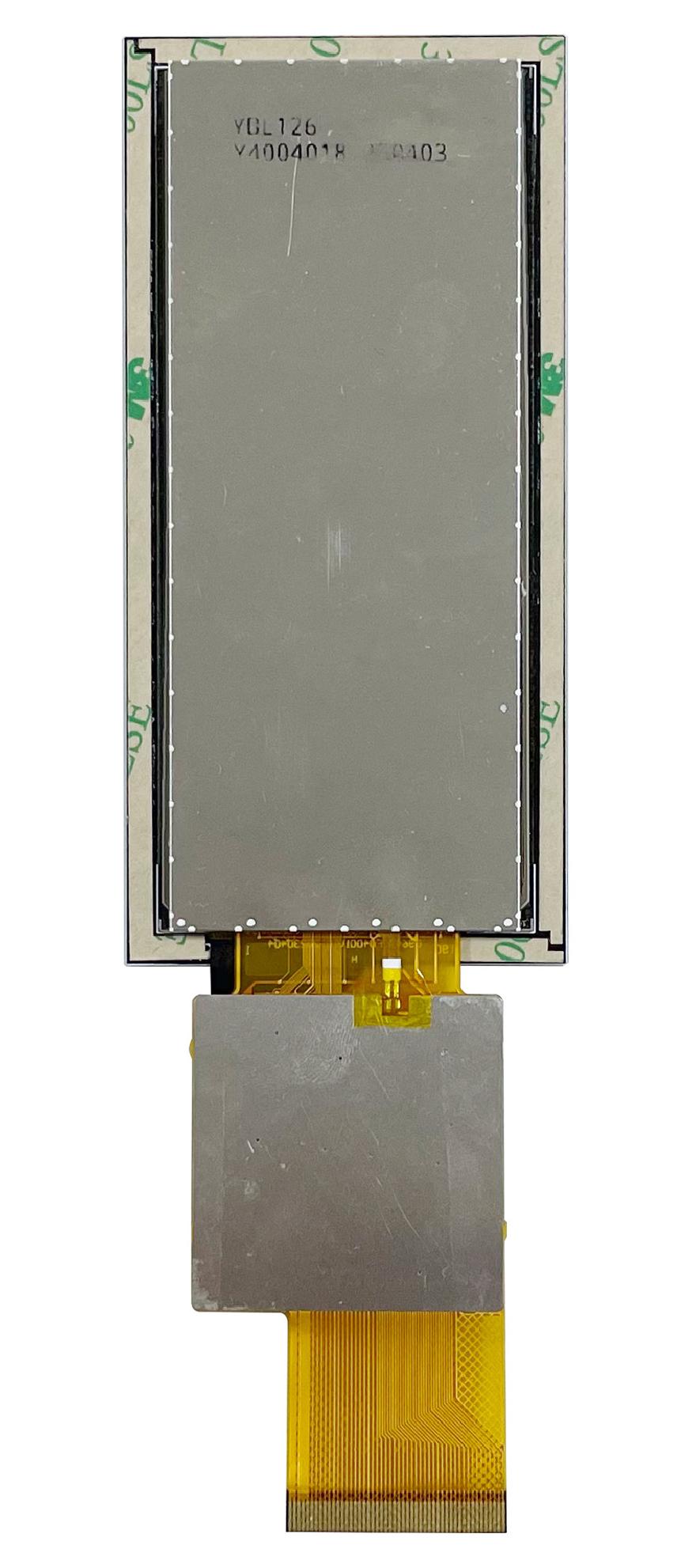

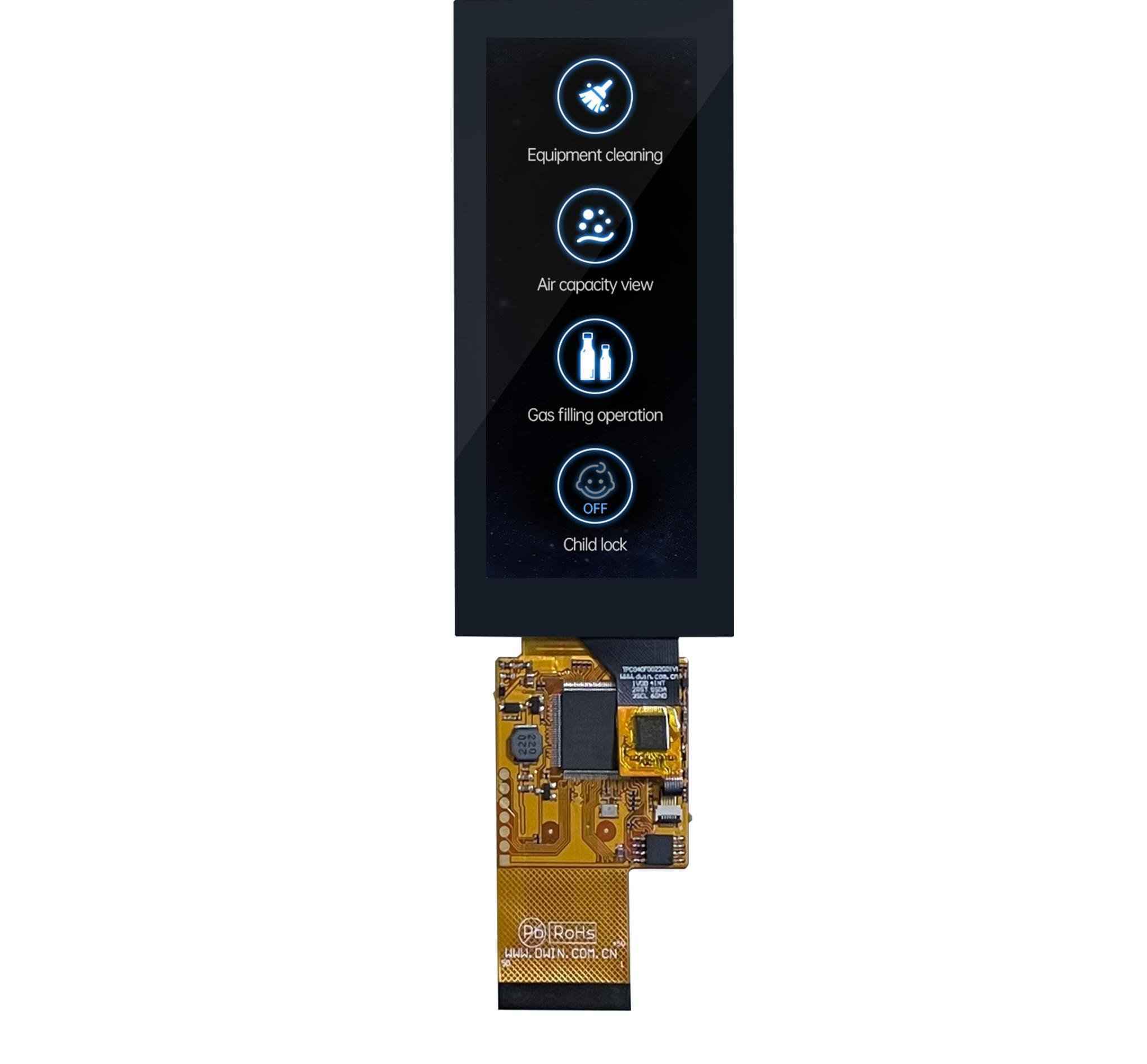

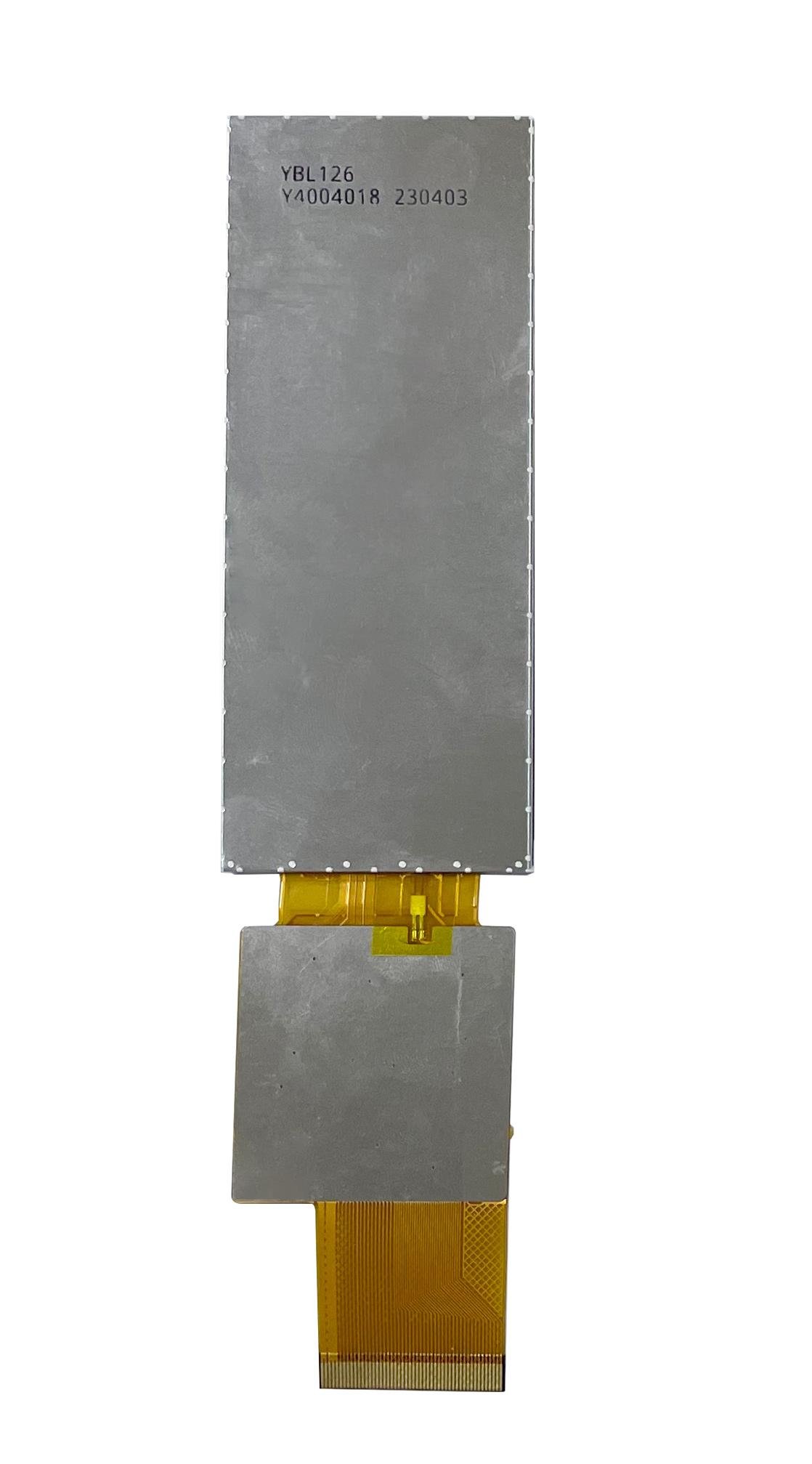

DMG40960F040_01W DWIN T5L0 HMI 4" супертонкий IPS ЖК-дисплей COF серии
4 990.75 ₽

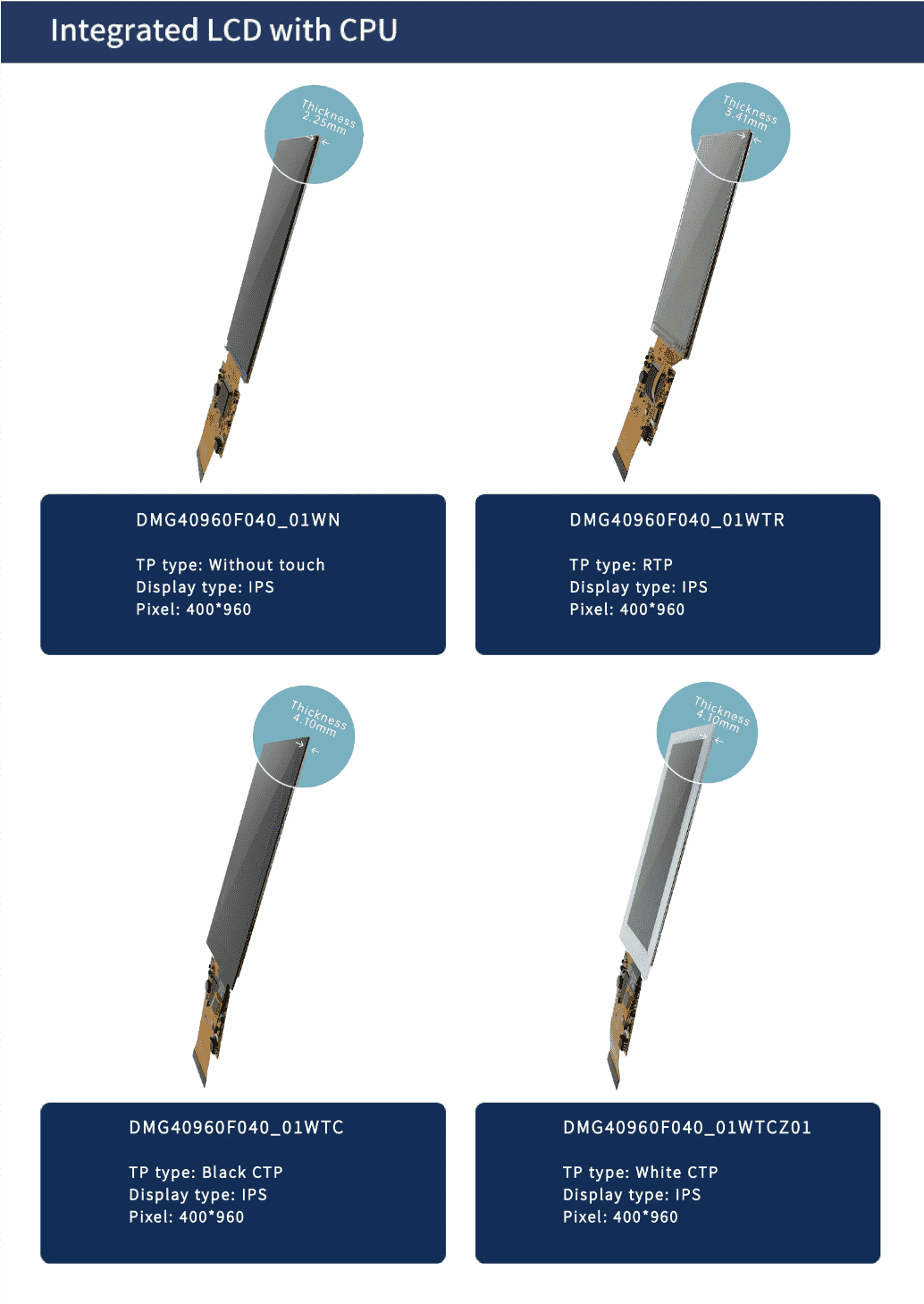

Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WTCZ01
-
WTCZ02
-
WTR
-
WN
-
-
Яркость [Дисплей]
-
80 nit
-
200 nit
-
250 nit
-
300 nit
-
-

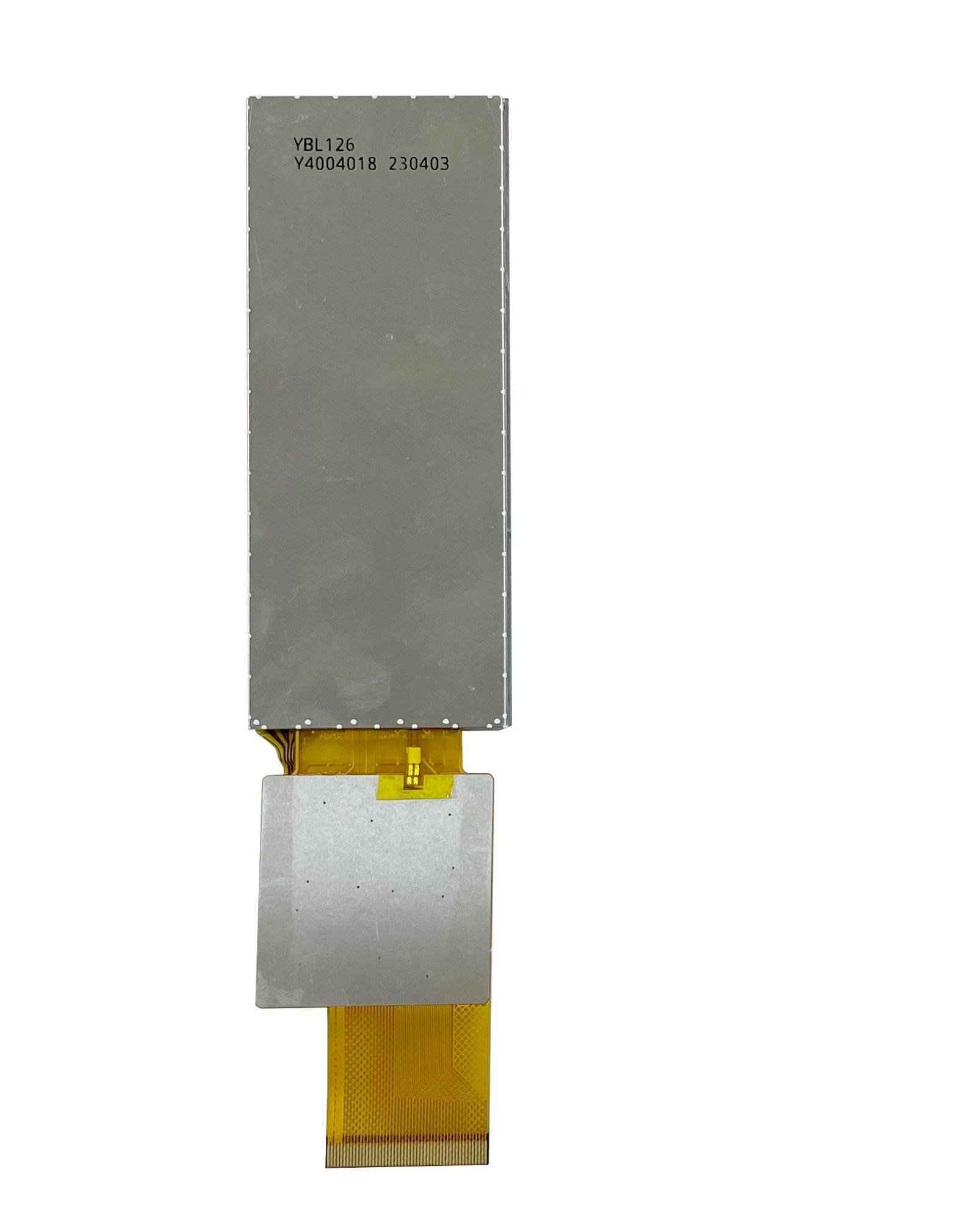

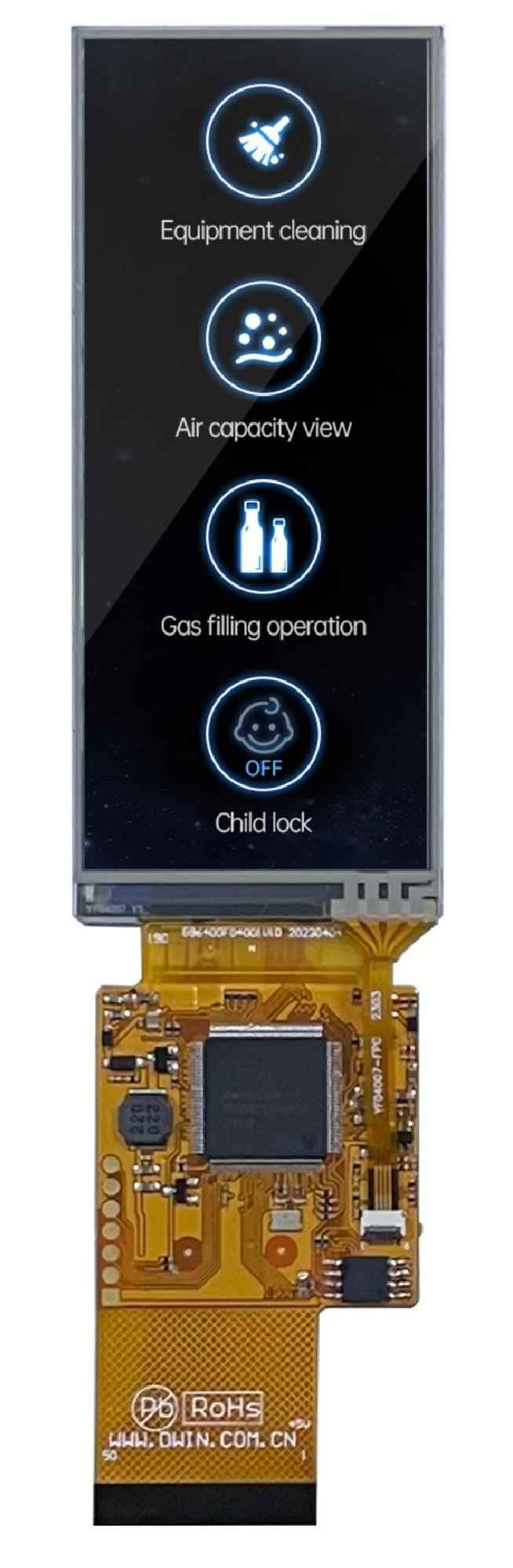

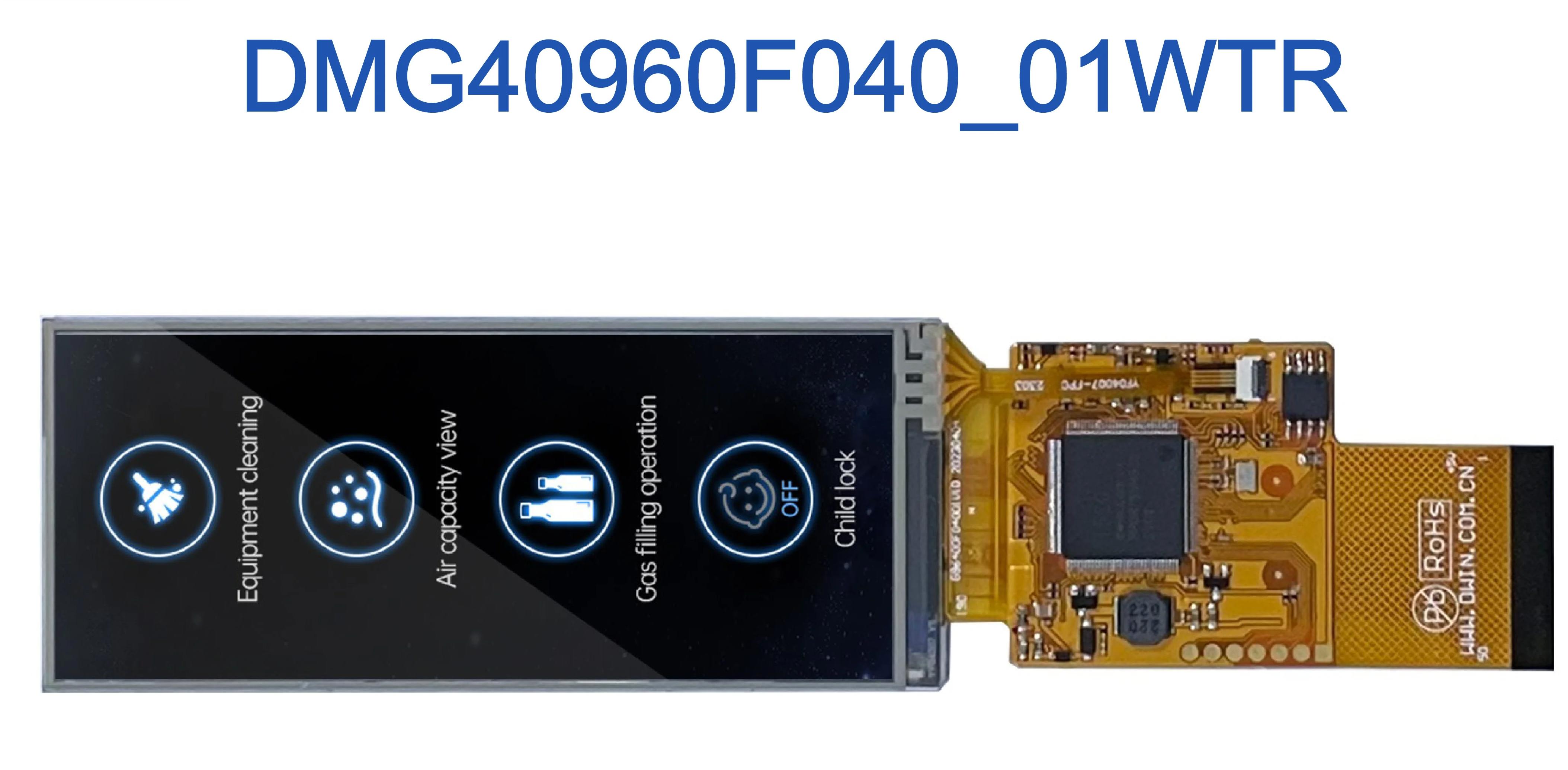

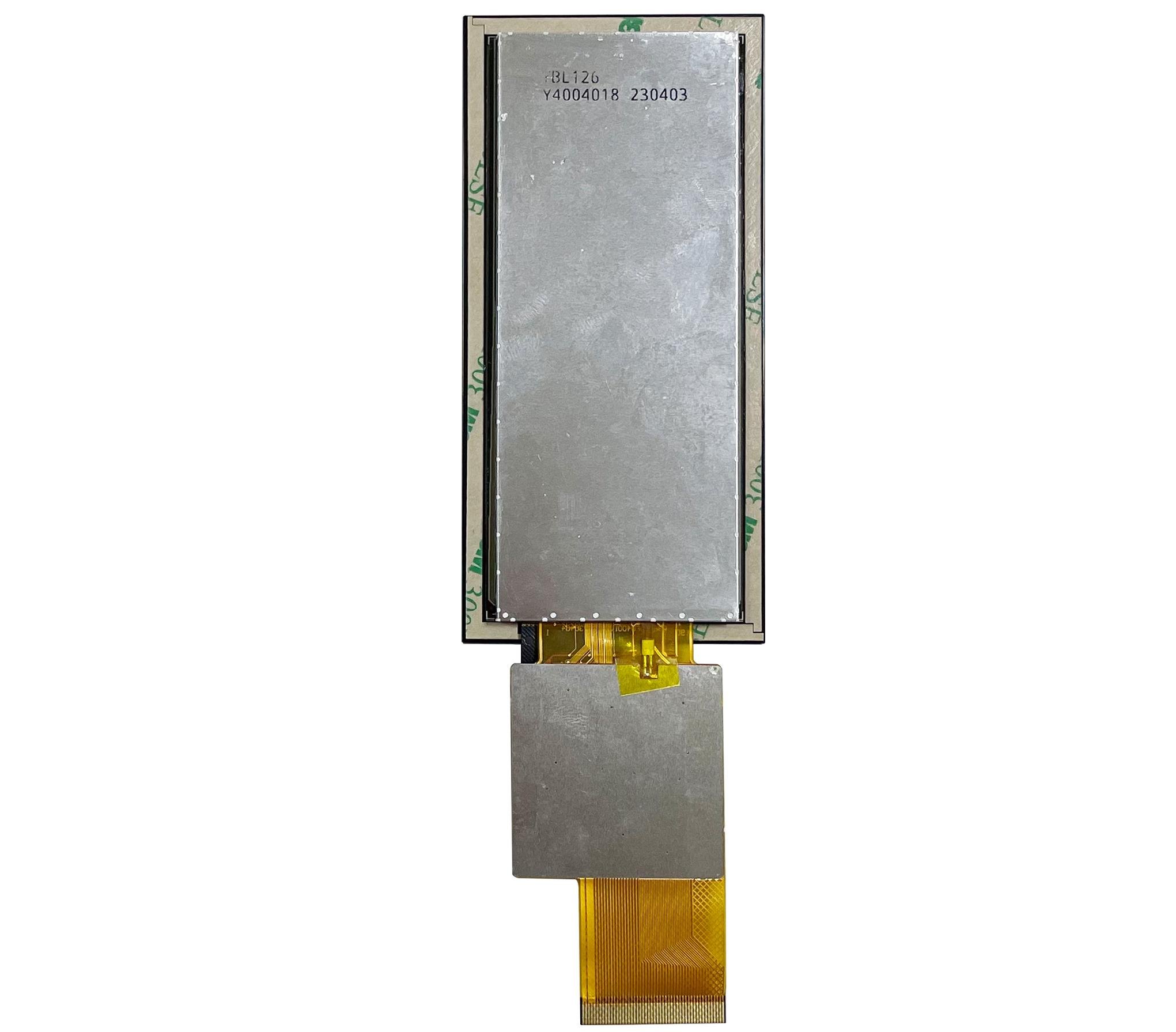

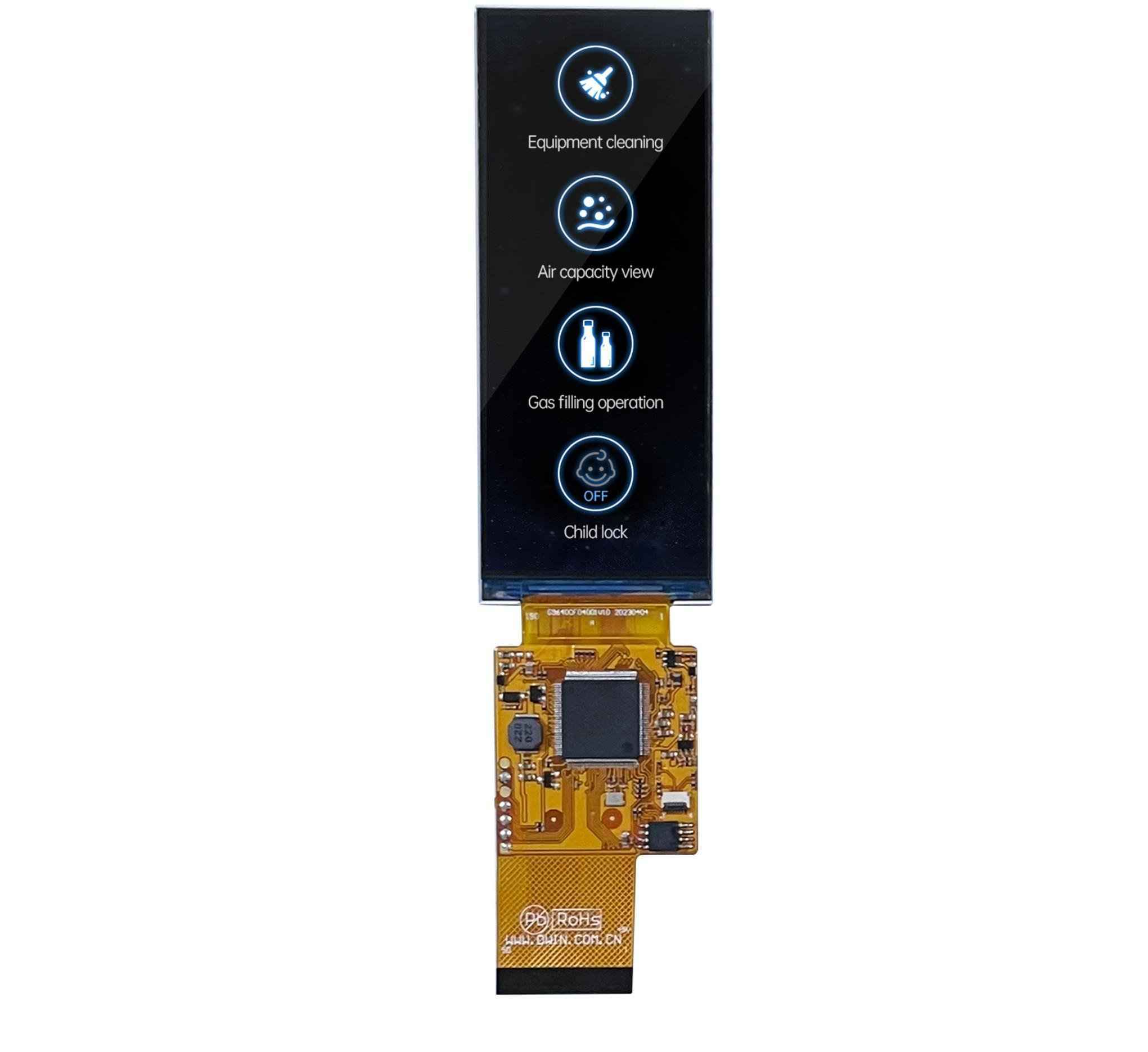

- DMG40960F040_01W DWIN T5L0 HMI 4" супертонкий IPS ЖК-дисплей COF серии.
- 4 дюйма, разрешение 400*960 пикселей, 262 тыс. цветов, IPS-TFT-LCD, нормальный угол обзора.
- Интеллектуальный экран с/без TP.

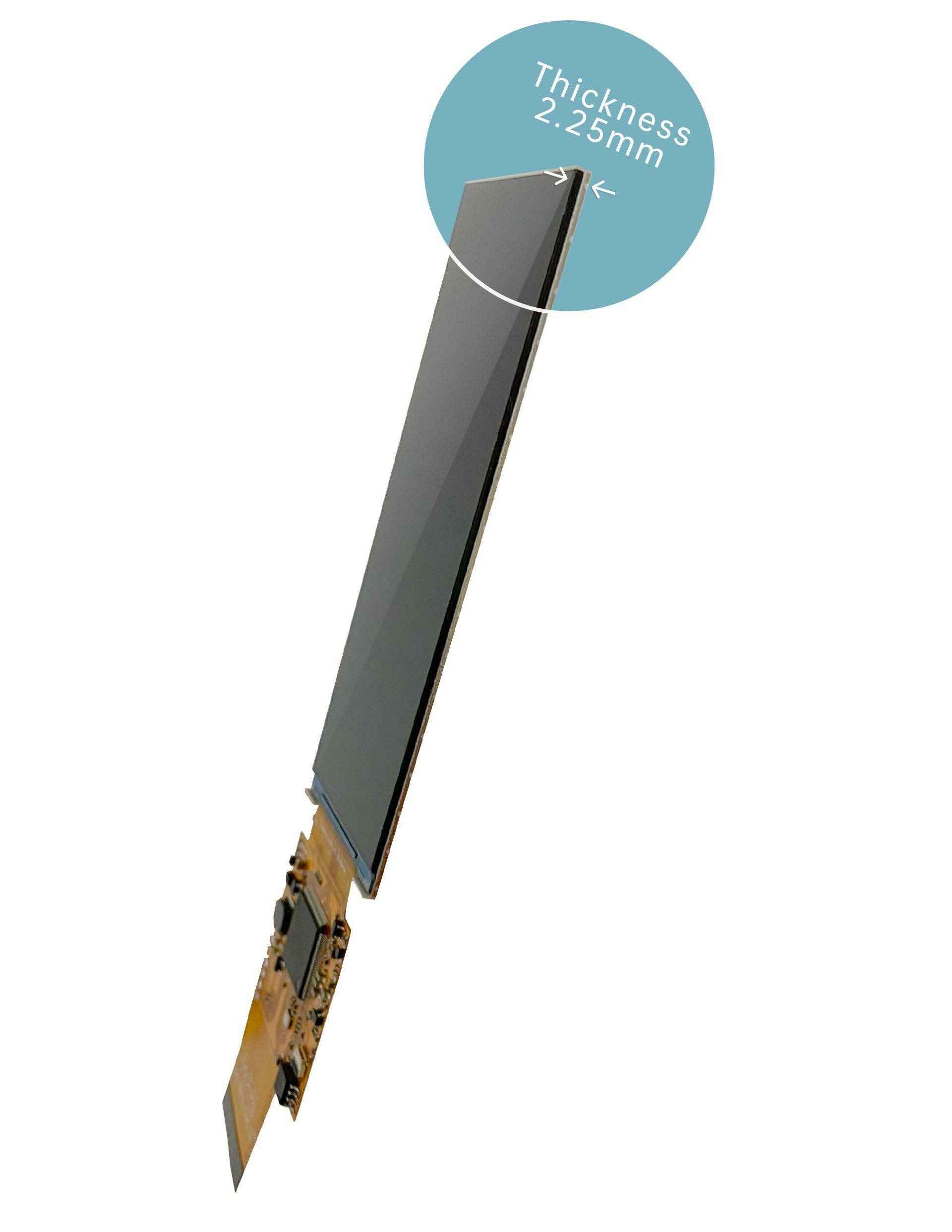

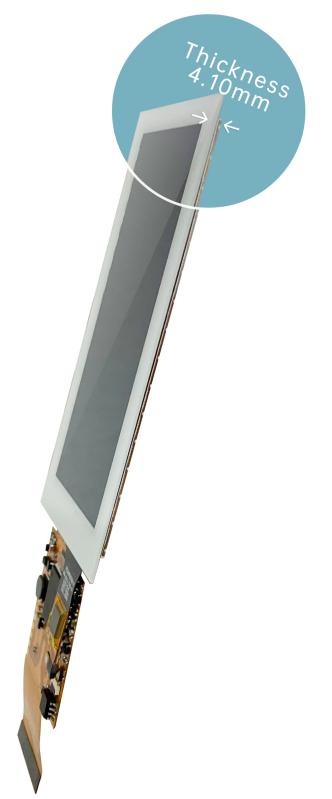

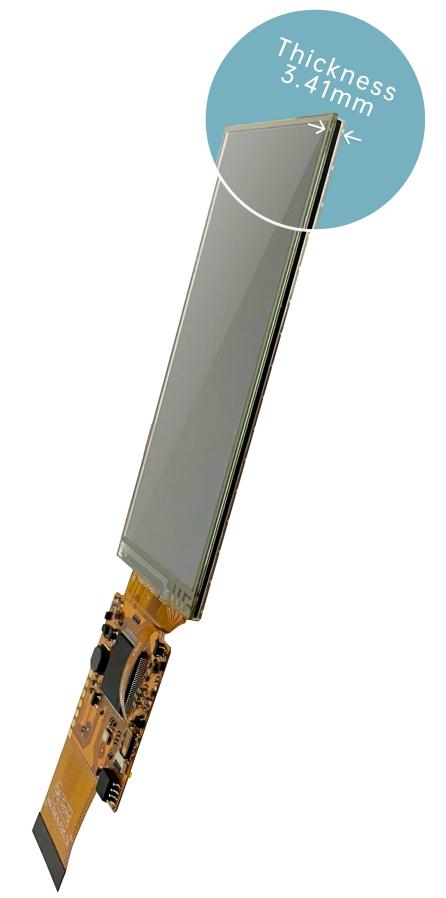

- Структура COF отличается легкой и тонкой структурой, низкой стоимостью и простотой производства.

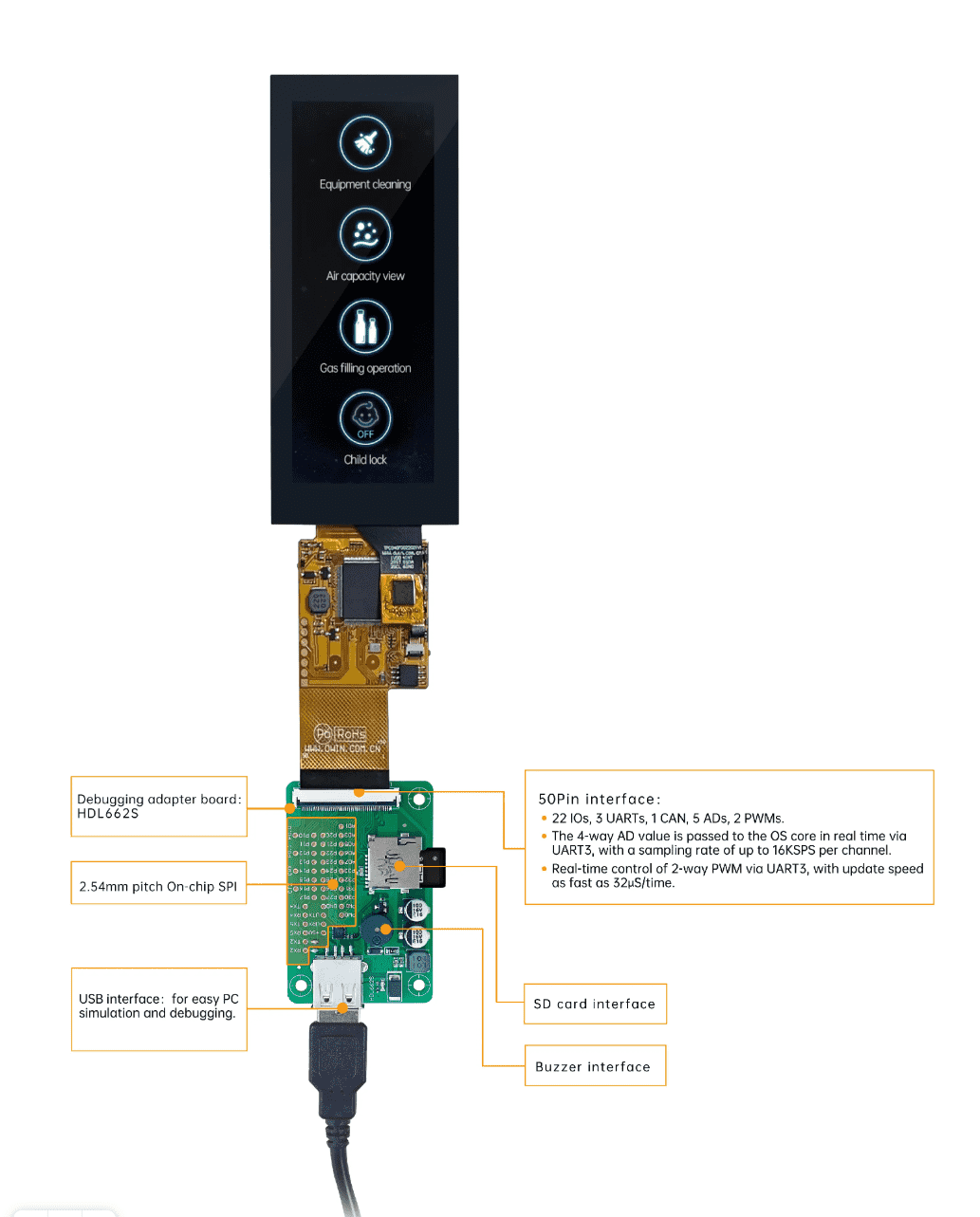

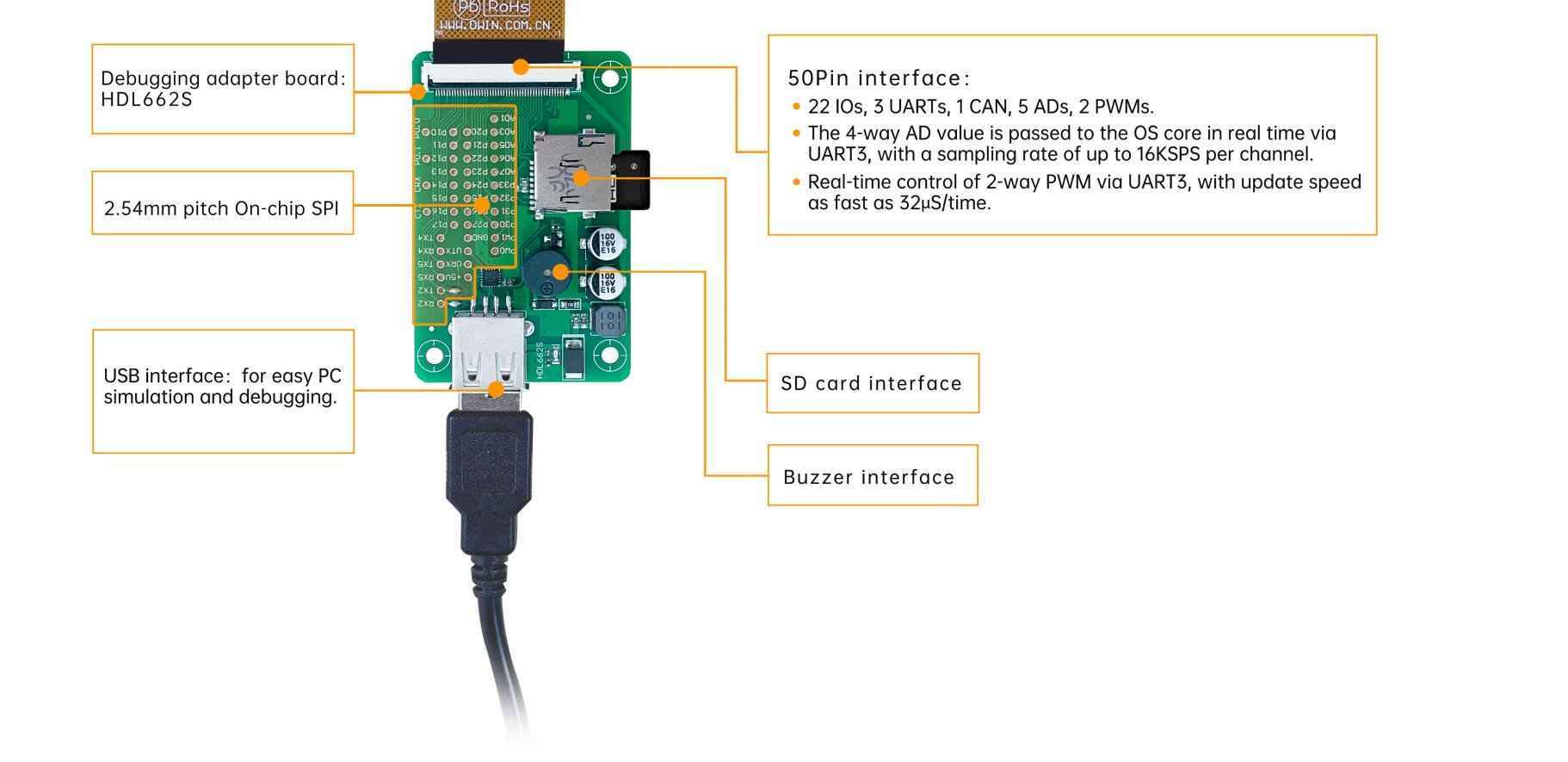

- 50-контактные интерфейсы, включая IO, UART, CAN, AD, PWM от ядра процессора для упрощения вторичной разработки.
- Подходит для потребительских приложений с простыми функциями, мягкими условиями работы и достаточно большим потреблением.
DWIN T5L0 HMI 4" супертонкий IPS ЖК-дисплей COF серии
DMG40960F040_01W
ASIC Information
T5L0 ASIC | T5L0 ASIC is a low-power, cost-effective, GUI and application highly integrated single-chip dual-core ASIC designed by DWIN Technology for small-size LCD and mass produced in 2020. |
Color | 262K colors | ||
LCD Type | IPS, TFT LCD | ||
Viewing Angle | Wide viewing angel, typical value of 85°/85°/85°/85°(L/R/U/D) | ||
Display Area(A.A) | 39.18mm (W)×94.03mm (H) | ||
Resolution | 400*960 | ||
Backlight | LED | ||
Brightness |
DMG40960F040_01WTC:250nit DMG40960F040_01WTCZ01:250nit DMG40960F040_01WTR:200nit DMG40960F040_01WN:300nit |
Voltage & Current
Power Voltage | 3.6~5.5V | ||
Operation Current | 200mA VCC=5V, max backlight | ||
90mA VCC=5V, backlight off |
Reliability Test
Working Temperature | -10℃~60℃ | ||
Storage Temperature | -20℃~70℃ | ||
Working Humidity | 10%~90%RH, typical value of 60% RH |
Interface
User interface | 50Pin_0.5mm FPC | ||
Baudrate | 3150~3225600bps | ||
Output Voltage | Output 1;3.0~3.3 V | ||
Output 0;0~0.3 V | |||
Input Voltage (RXD) |
Input 1;3.3V | ||
Input 0;0~0.5V | |||
Interface |
UART2: TTL; UART4: TTL;(Only available after OS configuration UART5: TTL;(Only available after OS configuration) |
||
Data Format |
UART2: N81; UART4: N81/E81/O81/N82;4 modes (OS configuration) UART5: N81/E81/O81/N82;4 modes (OS configuration) |
External Interface
Pin | Definition | I/O | Functional Description |
1 | 5V | I | Power supply, DC3.6-5.5V |
2 | 5V | I | |
3 | GND | GND | GND |
4 | GND | GND | |
5 | GND | GND | |
6 | AD7 | I | 5 input ADCs. 12-bit resolution in case of 3.3V power supply. 0-3.3V input voltage. Except for AD6, the rest data is sent to OS core via UART3 in real time with 16KHz sampling rate. AD1 and AD5 can be used in parallel, and AD3 and AD7 can be used in parallel, which equals to two 32KHz sampling AD. AD1, AD3, AD5, AD7 can be used in parallel, which equals to a 64KHz sampling AD; the data is summed 1024 times and then divided by 64 to obtain a 64Hz 16bit AD value by oversampling. |
7 | AD6 | I | |
8 | AD5 | I | |
9 | AD3 | I | |
10 | AD2 | I | |
11 | 3.3 | O | 3.3V output, maximum load of 150mA. |
12 | SPK | O | External MOSFET to drive buzzer or speaker. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level. |
13 | SD_CD | I/O | SD/SDHC interface,The SD_CK connects a 22pF capacitor to GND near the SD card interface. |
14 | SD_CK | O | |
15 | SD_D3 | I/O | |
16 | SD_D2 | I/O | |
17 | SD_D1 | I/O | |
18 | SD_D0 | I/O | |
19 | PWM0 | O |
2 16-bit PWM output. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level. The OS core can be controlled in real time via UART3 |
20 | PWM1 | O | |
21 | P3.3 | I/O | If using RX8130 or SD2058 I2C RTC to connect to both IOs, SCL should be connected to P3.2,and SDA connected to P3.3 in parallel with 10K resistor pull-up to 3.3V. |
22 | P3.2 | I/O | |
23 | P3.1/EX1 | I/O | It can be used as an external interrupt 1 input at the same time, and supports both low voltage level or trailing edge interrupt modes. |
24 | P3.0/EX0 | I/O | It can be used as an external interrupt 0 input at the same time, and supports both low voltage level or trailing edge interrupt modes |
25 | P2.7 | I/O | IO interface |
26 | P2.6 | I/O | IO interface |
27 | P2.5 | I/O | IO interface |
28 | P2.4 | I/O | IO interface |
29 | P2.3 | I/O | IO interface |
30 | P2.2 | I/O | IO interface |
31 | P2.1 | I/O | IO interface |
32 | P2.0 | I/O | IO interface |
33 | P1.7 | I/O | IO interface |
34 | P1.6 | I/O | IO interface |
35 | P1.5 | I/O | IO interface |
36 | P1.4 | I/O | IO interface |
37 | P1.3 | I/O | IO interface |
38 | P1.2 | I/O | IO interface |
39 | P1.1 | I/O | IO interface |
40 | P1.0 | I/O | IO interface |
41 | UART4_TXD | O | UART4 |
42 | UART4_RXD | I | |
43 | UART5_TXD | O | UART5 |
44 | UART5_RXD | I | |
45 | P0.0 | I/O | IO interface |
46 | P0.1 | I/O | IO interface |
47 | CAN_TX | O | CAN interface |
48 | CAN_RX | I | |
49 | UART2_TXD | O | UART2(UART0 serial port of OS core) |
50 | UART2_RXD | I |
Application
Продукт легкий и тонкий, обладает высокой степенью интеграции и может использоваться в портативных терминалах, настольных терминалах (таких как POS машины) и терминалах записи информации (таких как перфокарты) без пользовательского микроконтроллера для большинства приложений.

- Степень применения [Основные параметры]
- Ультратонкая COF-структура
- Диагональ [Дисплей]
- 4.0"
- Разрешение [Дисплей]
- 400*960
- Срок жизни [Дисплей]
- ≥ 10 000ч
- Цветность [Дисплей]
- 262K (262144) 18-bit 6R6G6B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Яркость [Дисплей]
- DMG40960F040_01WTC:250 nit / DMG40960F040_01WTCZ01:250 nit / DMG40960F040_01WTR:200 nit / DMG40960F040_01WN: 300nit
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора: 5°/85°/85°/85°(L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 39.18×94.03
- Подсветка [Дисплей]
- LED
- Напряжение питания, В [Напряжение и ток]
- 3.6...5.5В, тип. 5V
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- Рабочий ток [Напряжение и ток]
- 200mA VCC=5V, max backlight 90mA. VCC=5V, backlight off
- Рабочая температура [Рабочая среда]
- -10℃~60℃
- Температура хранения [Рабочая среда]
- -20℃~70℃
- Рабочая влажность [Рабочая среда]
- 10%~90%RH, typical value of 60% RH

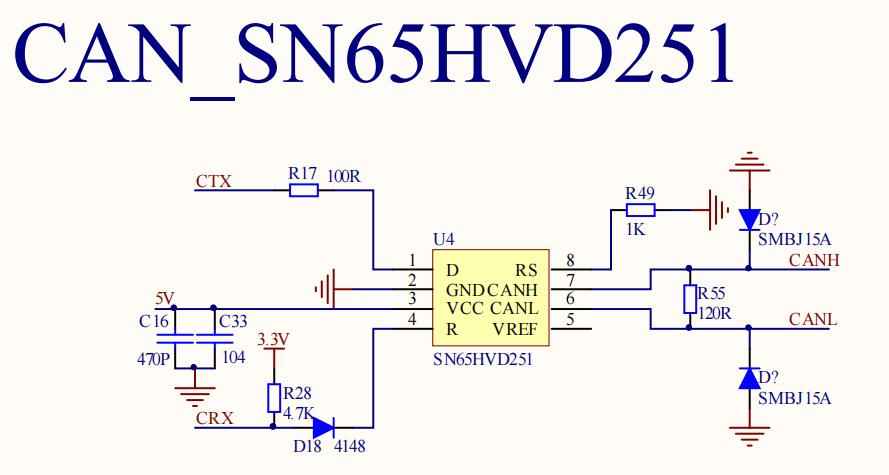

- CAN [Interface]
- Есть
- CAN Interface [Interface]
- CAN interface (Требуется внешний CAN-чип)
- Скорость передачи данных [Интерфейс]
- 3150...3225600 bps, тип. 115200 bps
- Выходное напряжение [Интерфейс]
- Output 1: 3.0~3.3V. Output 0: 0~0.3V
- Входное напряжение (RXD) [Интерфейс]
- Input 1: 3.3V. Input 0: 0~0.5V
- Входной интерфейс [Интерфейс]
- UART2: TTL. UART4: TTL Only available after OS configuration UART5: TTL (Only available after OS configuration)
- Пользовательский интерфейс [Интерфейс]
- 50Pin_0.5mm FPC
- Flash память [Память]
- 8 Мб NOR Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
- Формат данных [Интерфейс]
- UART2: N81. UART4: N81/E81/O81/N82. 4 modes (OS configuration) UART5: N81/E81/O81/N82. 4 modes (OS configuration)
- Длина кабеля FPC (мм) [Интерфейс]
- 69.58
- Видео [Видео]
- https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c33f76653d86708.mp4
- ASIC T5L [Информация об ASIC]
- T5L0
- ESD test [Рабочая среда]
- Contact discharge ±4KV Normal operation Air discharge ±4KV Normal operation
- Datasheet [Datasheet]
- ЗагрузитьЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2023-05-16
- Гарантия
- 1 год
- Страна бренда
- Китай
