DMG96240C037_03W DWIN T5L1 UART HMI 3.7" IPS ЖК-дисплей коммерческого класса
5 194.45 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTR
-
WN
-
-
Яркость [Дисплей]
-
300 nit
-
400 nit
-
-
- DMG96240C037_03W DWIN T5L1 UART HMI 3.7" IPS ЖК-дисплей коммерческого класса
- UART2: ВКЛ=TTL/CMOS; ВЫКЛ=RS232 UART4: ВКЛ=TTL/CMOS; ВЫКЛ=RS232; 10-контактный разъем 1.0 мм;

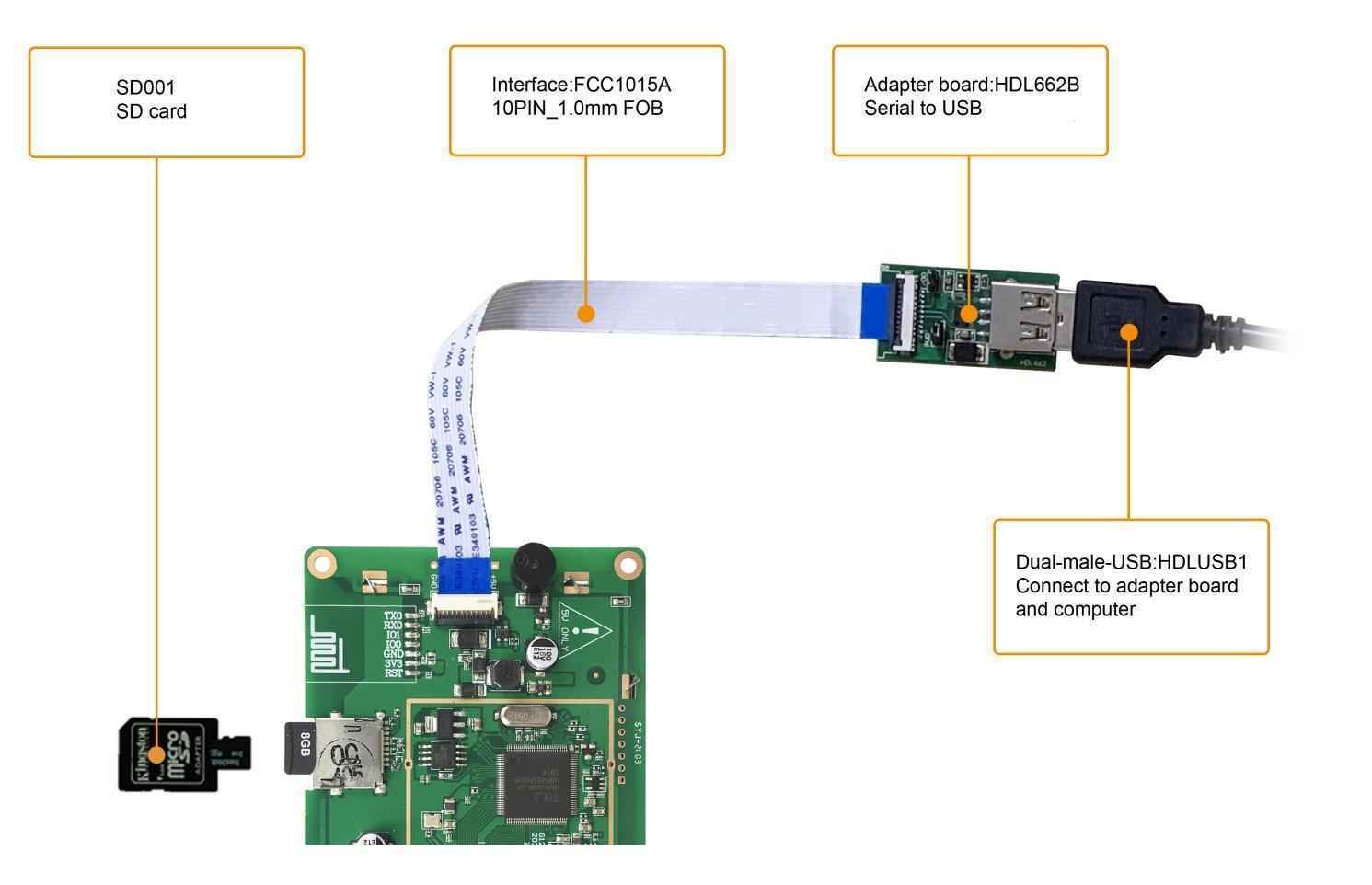

- Два способа загрузки: SD-карта или последовательный порт;
- Инструмент DWIN DGUS V7.6, без кода для клиентов;
- Двойная система разработки: DGUSⅡ/TA (набор инструкций);
- Диапазон углов обзора IPS: 85/85/85/85(Л/П/В/Н);
- С графическим интерфейсом и двухъядерным ОС, графический интерфейс с богатым управлением. Ядро ОС DWIN открыто для пользователя для вторичной разработки через язык ОС DWIN или KEIL C51.

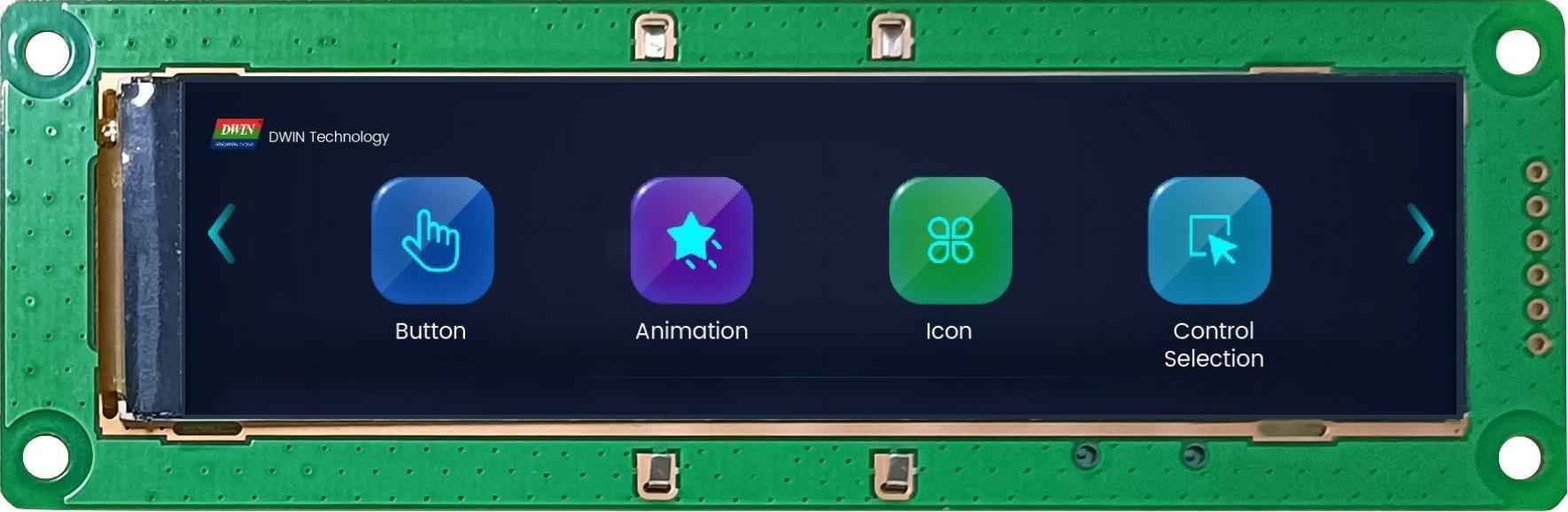

DWIN T5L1 UART HMI 3.7" IPS ЖК-дисплей коммерческого класса
DMG96240C037_03W
ASIC
T5L1 ASIC | Разработано DWIN. Массовое производство в 2019 году, 1 Мбайт Nor Flash наЧип, 512 Кбайт используется для хранения базы данных пользователей. Цикл перезаписи: более100 000 раз |
Описание оборудования и интерфейса

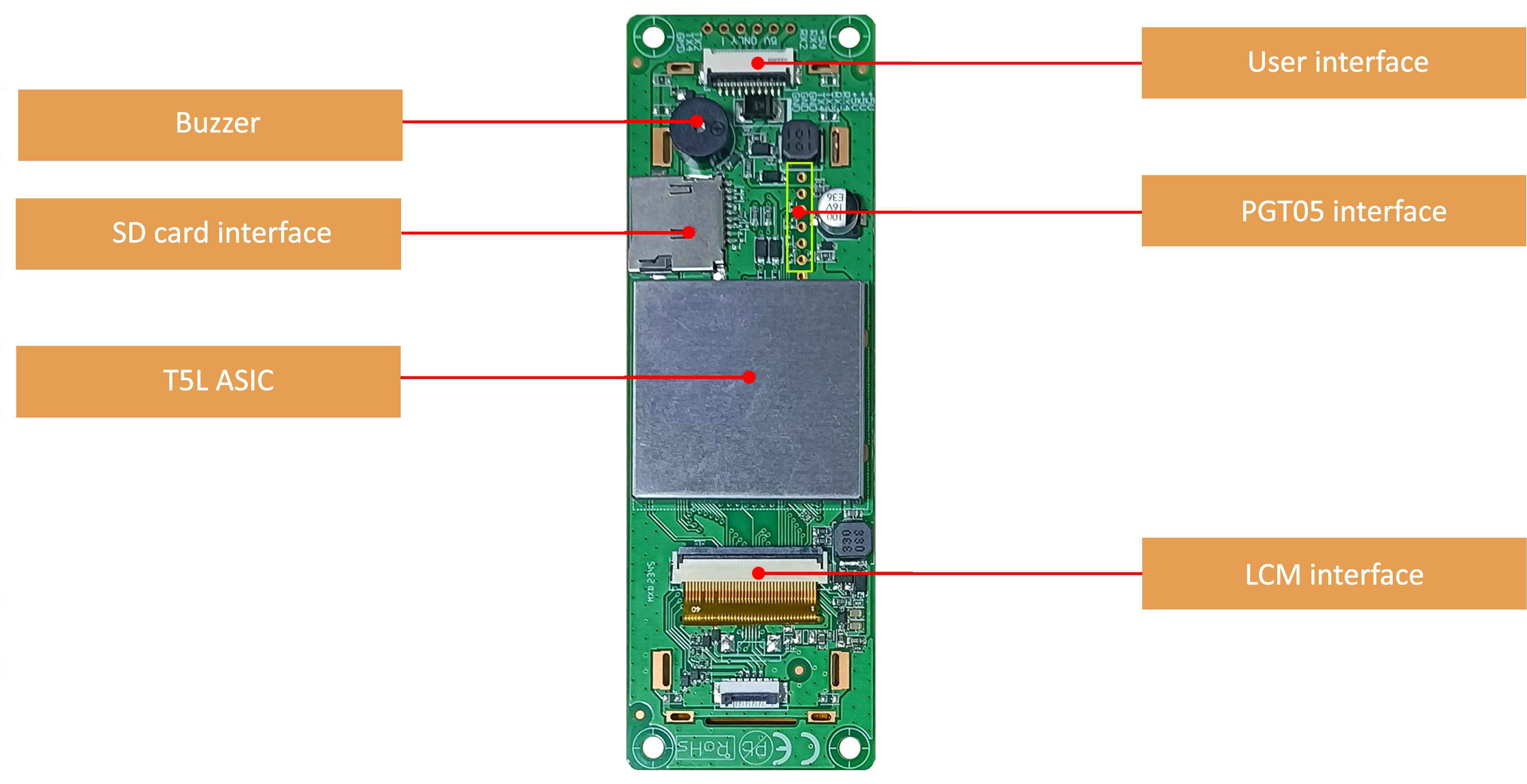

Интерфейс LCM | FPC40_0.5мм, RGB-интерфейс |
ТП-интерфейс | Емкостный сенсор: интерфейс 6Pin_0.5mm, интерфейс IIC |
Резистивный сенсор: интерфейс 4Pin_1.0mm | |
Пользовательский интерфейс | 10Pin_1.0mm гнездо для питания и последовательной связи. Скорость загрузки (типичное значение): 12КБайт/с |
Вспышка | 16 Мбайт NOR Flash, для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз |
Зуммер | Пассивный зуммер 3 В |
Интерфейс SD-карты | FAT32. Загрузка файлов через интерфейс SD может отображаться в статистике. Скорость загрузки: 4Мб/с |
Зарезервированный интерфейс модуля | Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления. Модуль USB: загрузка файлов с помощью USB-флеш-накопителя. |
Интерфейс PGT05 | Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возвращения продукта в нормальное состояние. |
Параметры отображения
Тип ЖК-дисплея | IPS, TFT ЖК-дисплей |
Угол обзора | Широкий угол обзора, 85°/85°/85°/85°(Л/П/В/Н) |
Разрешение | 240×960 пикселей (поддержка 0°/90°/180°/270°) |
Цвет | 24-битный 8R8G8B |
Активная область (АА) | 22,9 мм (Ш)×91,4 мм (В) |
Режим подсветки | ВЕЛ |
Срок службы подсветки | >20000 часов (Время снижения яркости до 50% при условии непрерывной работы с максимальной яркостью) |
Яркость | DMG96240C037_03WTC: 350нит |
DMG96240C037_03WTR: 300нит | |
DMG96240C037_03WN: 400нит | |
Регулировка яркости | Уровень 0~100 (при настройке яркости на 1%~30% от максимальной яркости может возникнуть мерцание, поэтому не рекомендуется использовать этот диапазон) |
Примечание: вы можете использовать динамические обои-заставки, чтобы избежать остаточных изображений, вызванных длительным отображением неподвижной страницы. |
Параметры последовательного интерфейса
Режим |
UART2: ВКЛ=TTL/CMOS; ВЫКЛ=RS232 UART4: ВКЛ=TTL/CMOS; ВЫКЛ=RS232 (доступно только после настройки ОС) |
|||||
Уровень напряжения | Условие теста | Мин. | Тип | Макс | Единица | |
Выход 1, Iвых = -4мА | 2.7 | 3.2 | - | В | ||
Выход 0, Iвых = 4мА | - | 0.1 | 0.4 | В | ||
Вход 1 | 2.4 | 3.3 | 5.5 | В | ||
Вход 0 | 0 | - | 1.0 | В | ||
Скорость передачи данных | 3150~3225600 бит/с, типичное значение 115200 бит/с | |||||
Формат данных |
UART2: N81 UART4: N81/E81/O81/N82, 4 режима (конфигурация ОС) |
|||||
Интерфейсный кабель | 10Pin_1.0мм |
Электрические характеристики
Номинальная мощность | ||||||
Рабочее напряжение | 4,5~5,5 В, типичное значение 5 В | |||||
Рабочий ток | 150мА | VCC=5 В, макс. подсветка | ||||
80мА | VCC=5В, подсветка выключена | |||||
Рекомендуемый источник питания: 5 В 1 А постоянного тока |
Операционная среда
Рабочая температура | -20℃~70℃ (5 В при 60% отн. влажности) | |||||
Температура хранения | -30℃~80℃ | |||||
Конформное покрытие | Никто | |||||
Рабочая влажность | 10%~90%RH, типичное значение 60% RH |
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 3.7"
- 3D-данные [3D-данные]
- 57906
- Разрешение [Дисплей]
- 960×240
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Защитное покрытие [Основные параметры]
- Нет
- Размеры (ШxВxГ), мм [Размеры]
- 38.0mm (W)×116.0mm (H)×11.0mm (T)
- Вес нетто [Размеры]
- 40
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Яркость [Дисплей]
- DMG96240C037_03WTC: 350нит / DMG96240C037_03WTR: 300нит / DMG96240C037_03WN: 400нит
- Угол обзора(V.A.) [Дисплей]
- 22.9mm (W)×91.4mm (H)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 22.9mm (W)×91.4mm (H)
- Область просмотра (View Area, V.A.) [Дисплей]
- широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- None
- Напряжение питания, В [Напряжение и ток]
- 4.5~5.5V, typical value of 5V Operating Current 150mA VCC=5V, max backlight 80mA VCC=5V, backlight off Recommended power supply: 5V 1A DC 2.5 Operating environment Operating Temperature -20℃~70℃ (5V @ 60% RH) Storage Temperature -30℃~80℃ Conformal Coating None Operating Humidity 10%~90%RH, typical value of 60% RH DWIN Technology
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- Рабочий ток [Напряжение и ток]
- 150mA VCC=5V, max backlight 80mA VCC=5V, backlight off
- Рабочая температура [Рабочая среда]
- -20℃~70℃ (5V @ 60% RH)
- Температура хранения [Рабочая среда]
- -30℃~80℃
- Рабочая влажность [Рабочая среда]
- 10%~90%RH, typical value of 60% RH
- Скорость передачи данных [Интерфейс]
- 3150~3225600bps, typical value of 115200bps
- Пользовательский интерфейс [Интерфейс]
- UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
- Flash память [Память]
- 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
- Зуммер [Интерфейс]
- Пассивный зуммер 3V. Мощность: <1 Вт
- SD card slot [Интерфейс]
- FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
- Разъем [Интерфейс]
- 10Pin_1.0mm
- Формат данных [Интерфейс]
- UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
- Номинальная мощность [Электрические характеристики]
- <5W
- PGT05 интерфейс [Интерфейс]
- Когда продукт вылетает случайно, вы можете использовать PGT05 для обновления DGUS ядро и заставить продукт вернуться к нормальному состоянию
- Видео [Видео]
- https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c331b7a27160800.mp4
- ASIC T5L [Информация об ASIC]
- T5L1
- T5L1 ASIC [Информация об ASIC]
- Разработано DWIN. Массовое производство в 2019 году, 1 Мбайт Nor Flash наЧип, 512 Кбайт используется для хранения базы данных пользователей. Цикл перезаписи: более100 000 раз
- Datasheet [Datasheet]
- ЗагрузитьЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2023-11-21
- Гарантия
- 1 год
- Страна бренда
- Китай
Datasheet
-
DMG96240C037_03WTC.pdf — Размер 1757.4Кб
-
DMG96240C037_03WTR.pdf — Размер 1867.5Кб
-
DMG96240C037_03WN.pdf — Размер 1955.4Кб
