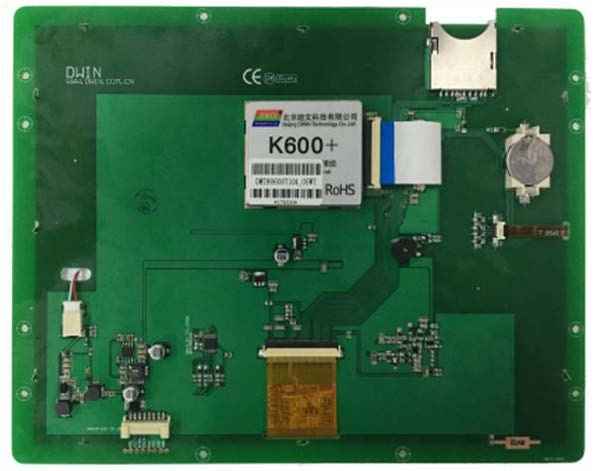

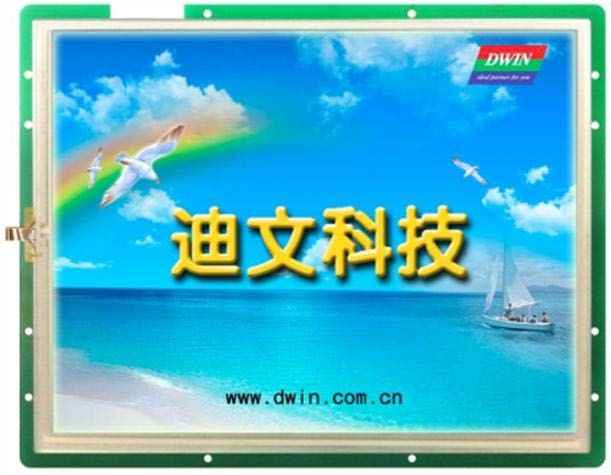

DMT80600T104_05W DWIN K600+ UART HMI 10.4" TN ЖК-дисплей промышленного класса
DMT80600T104_05W DWIN K600+ UART HMI 10.4" TN ЖК-дисплей промышленного класса фото 2
DWIN
Отзывов: 0
Артикул: DMT80600T104_05WTZ1

Описание товара:

DMT80600T104_05WTZ1

ASIC K600+ TN-TFT-LCD 10.4 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, с конформным покрытием, промышленного класса

  • На основе ASIC собственной разработки K600+, цвет 65М, 16 бит 5R6G5B, 800*600 пикселей.
  • Черная железная рама, с сенсорным экраном, в нейтральной упаковке.
  • TTL&RS232 интерфейс, соединительный кабель 8Pin_2.0mm.
  • Загрузка через SD-карту или последовательный порт on-line.
  • Основан на T5L1, работает под управлением системы DGUS II.
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
  • Двойная система разработки: DGUS II/ TA (набор инструкций).
  • Угол обзора TN, TFT LCD: 70°/70°/50°/70° (L/R/U/D), 90° rotated display (600 x 800).

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Индустриальный класс
Диагональ
10.4"
Разрешение
800×600
Срок жизни
≥ 20 000ч
Яркость
320 nit
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
247.8×193.7×15.6 / 17.1
Установочные размеры, мм
229.6(+0.3)×176.6(+0.3)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L1 UART HMI 10.4" TN-TFT ЖК-дисплей промышленного класса
DMT80600T104_05W

ASIC K600+ TN-TFT-LCD 10.4 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, с конформным покрытием, промышленного класса. Основан на K600+, работает под управлением системы DGUSI

PSA

Application

app b

Function working principle 8 PIN 2.0


Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Дисплей
Диагональ 10.4"
Разрешение 800×600
Срок жизни ≥ 20 000ч
Яркость 320 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Яркость DMT80600T104_05WN 400 nit / DMT80600T104_05WT 320 nit / DMT80600T104_05WTZ1 320 nit
Угол обзора（V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 211.2×158.4
Область просмотра (View Area, V.A.) 212.2×159.4
Подсветка LED
Яркость 320 nit
Размеры
Размеры (ШxВxГ), мм 247.8×193.7×15.6 / 17.1
Установочные размеры, мм 229.6(+0.3)×176.6(+0.3)
Размеры (ШxВxГ), мм 247.8×193.7×17.1
Пользовательский интерфейс и периферия
Периферия DMT80600T104_05WN : RTC, Buzzer / DMT80600T104_05WT : 4-wire resistance touchscreen, RTC, Buzzer / DMT80600T104_05WTZ1 : 4-wire resistance touchscreen, RTC, Buzzer
Напряжение и ток
Напряжение питания, В 6~15
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12 В, подсветка включена, 400 мА. VCC = +12 В, подсветка выключена, 130 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10%~90% относительной влажности
Интерфейс
RTP интерфейс FPC4 1.0 мм
Скорость передачи данных 1200~921600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.0~15.0В, тип. 3.3V. Вход 0: Iin = -1 мА, -15~0.3В, тип. 0V
Входной интерфейс UART2: N81, ВКЛ = TTL/CMOS;ВЫКЛ=RS232. UART4: опционально N81/E81/O81/N82, четыре режима, ON=TTL/CMOS;ВЫКЛ=RS232 (используется после настройки ОС)
Пользовательский интерфейс Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс Mode is determined by Jumper: ON = 8N1, 3.3V TTL/CMOS; OFF = 8N1, RS232
RTC (Super-capacitor) Круглый источник питания.
Разъем 8Pin_2.0mm с защелкой
Память
RAM Memory 56 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 256 Mbytes NAND FLASH
Электрические характеристики
Номинальная мощность <5W
Datasheet
Datasheet Загрузить
Версия Datasheet 2020-12-08
Datasheet
Сенсорные параметры
Тип Touch-панели TZ1
Твердость поверхности 3H
Светопропускание Более 80%
Вес и габариты
Высота (мм) 17.1
Ширина (мм) 193.7
Вес (грамм) 700
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMT80600T104_05WTZ1
