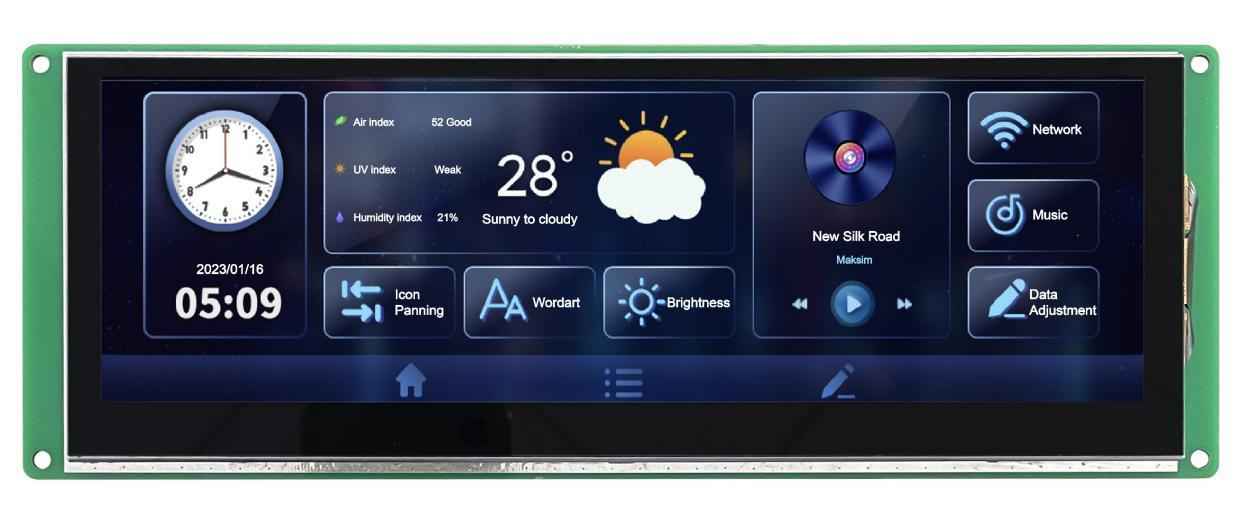

DMG12400C074_03W DWIN T5L2 UART HMI 7.4" IPS ЖК-дисплей коммерческого класса
DMG12400C074_03W DWIN T5L2 UART HMI 7.4" IPS ЖК-дисплей коммерческого класса фото 2
DMG12400C074_03W DWIN T5L2 UART HMI 7.4" IPS ЖК-дисплей коммерческого класса фото 3
DMG12400C074_03W DWIN T5L2 UART HMI 7.4" IPS ЖК-дисплей коммерческого класса фото 4
DWIN
Отзывов: 0
Артикул: DMG12400C074_03WTC

Описание товара:

  • DMG12400C074_03W DWIN T5L2 UART HMI 7.4" IPS ЖК-дисплей коммерческого класса.
  • На базе T5L2 ASIC 7.4 дюйма, 1280*400, 16.7 млн цветов, IPS-экран.
  • UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232; Разъем 8PIN_2.0mm.
  • Два способа загрузки: SD-карта или сетевой последовательный порт.
  • Инструмент DWIN DGUS версии 7.6, нулевой код для клиентов.
  • Двойная система разработки: DGUSII/TA (набор инструкций).
  • Диапазон углов обзора IPS, 85/85/85/85/85 (L/R/U/D).
  • С графическим интерфейсом и двухъядерной операционной системой, графическим интерфейсом с богатым набором элементов управления. Ядро DWIN OS открыто для повторной разработки пользователем с помощью языка DWIN OS или KEIL C51.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Коммерческий класс
3D-данные
Загрузить
Диагональ
7.4"
Разрешение
1280×400
Срок жизни
≥ 20 000ч
Размеры (ШxВxГ), мм
211.6×78.5×17.2 /17.0 /15.4
Вес нетто
WTC:270g. WTR:255g. WN:220g
Установочные размеры, мм
193.0(+0.3mm)×71.6(+0.3mm)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 7.4" IPS ЖК-дисплей коммерческого класса
DMG12400C074_03W

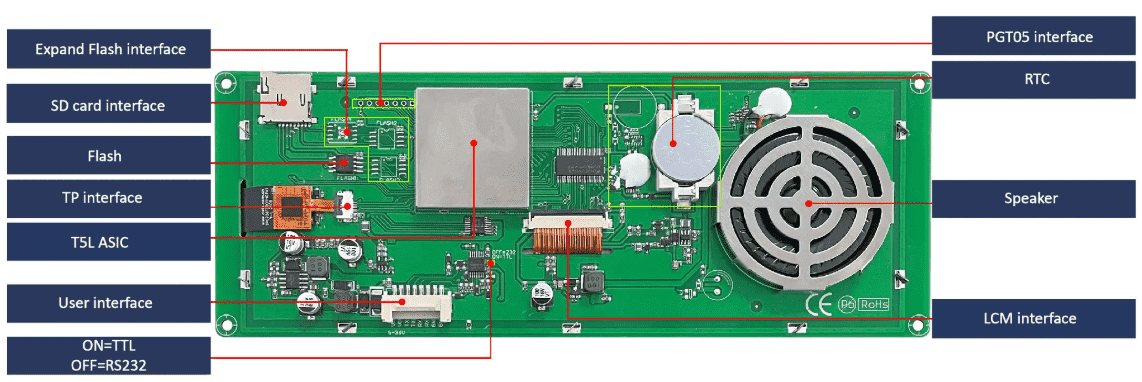

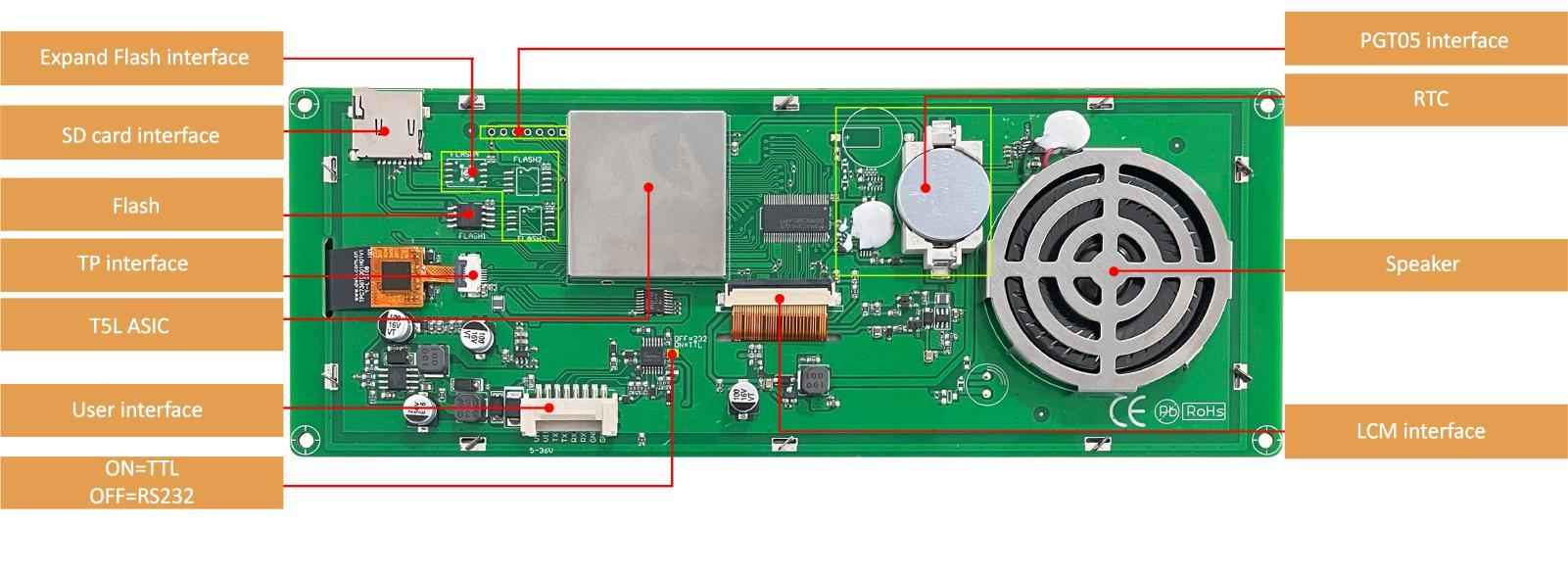

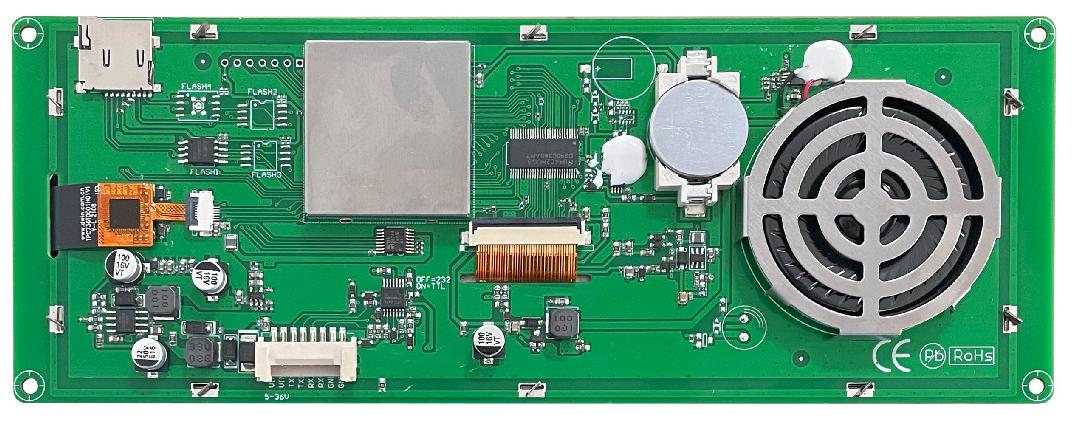

Схема PCB
8pin интерфейс

ASIC

T5L2 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Hardware and interface description

LCM interface FPC40_0.5mm, LVDS interface
CTP interface FCC6Pin_0.5mm, IIC interface
User interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 16 MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Expand Flash Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Speaker Onboard speaker. Power: 2W
RTC Button cell for power supply. Accuracy: ±20ppm @25℃
SD  card interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Display Parameters

LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85°（L/R/U/D）
Resolution 1280×800 pixels (support 0°/90°/180°/270°)
Color 24-bit 8R8G8B
Active Area (A.A.) 178.6mm (W)×55.8mm (H)
Backlight Mode LED
Backlight Service Life >20000 hours (Time of the brightness decaying to 50%on the condition of continuous working with the maximum brightness)
Brightness DMG12400C074_03WTC: 650nit
Brightness Control 0~100 grade (When the brightness is adjusted to 1%~30%of the maximum brightness, flickering may occur and is not recommended to use in this range)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Touch Parameters

Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of Asahi tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch
Serial Interface Parameters
Mode UART2: ON=TTL/CMOS; OFF=RS232
UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Voltage Level Test Condition Min Typ Max Unit
Output 1, Iout = -4mA 2.7 3.2 - V
Output 0, Iout = 4mA - 0.1 0.4 V
Input 1 2.4 3.3 5.5 V
Input 0 0 - 1.0 V
Baud Rate 3150~3225600bps, typical value of 115200bps
Data Format UART2: N81
UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
Interface Cable 8Pin_2.0mm

Electrical specifications

Rated Power <5W
Operating Voltage 6~36V, typical value of 12V
Operating Current 375mA VCC=12V, max backlight
120mA VCC=12V, backlight off
Recommended power supply: 12V 1A DC

Operating environment

Operating Temperature -20℃~70℃ (12V @ 60% RH)
Storage Temperature -30℃~80℃
Conformal Coating None
Operating Humidity 10%~90%RH, typical value of 60% RH

C



Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 7.4"
Разрешение 1280×400
Срок жизни ≥ 20 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _03WTC: 650nit / _03WTR: 650nit / _03WN: 700nit
Угол обзора（V.A.) Широкий угол обзора, , 85°/85°/85°/85° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 178.6×55.8
Подсветка LED
Яркость 650 nit
Размеры
Размеры (ШxВxГ), мм 211.6×78.5×17.2 /17.0 /15.4
Вес нетто WTC:270g. WTR:255g. WN:220g
Установочные размеры, мм 193.0(+0.3mm)×71.6(+0.3mm)
Размеры (ШxВxГ), мм 211.6×78.5×17.2
Установочные размеры, мм 193.0(+0.3mm)×71.6(+0.3mm)
Напряжение и ток
Напряжение питания, В 6...36В, тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток 375mA VCC=12V, max backlight 120mA VCC=12V, backlight off
Рабочая среда
Рабочая температура -20...70℃ (12V @ 60% RH)
Температура хранения -30...80℃
Рабочая влажность 10%~90%RH, typical value of 60% RH
Интерфейс
LCM интерфейс FPC40 0.5mm, RGB interface
CTP интерфейс FCC6_0.5mm, IIC interface
Скорость передачи данных 3150~3225600 bps, typical value of 115200 bps
Выходное напряжение Output 1: Iout = -4mA 2.7...-V, тип. 3.2В, Output 0: Iout = 4mA -...0.4V, тип.0.1В
Входное напряжение (RXD) Input 1: 2.4...5.5V, тип. 3.3В. Input 0: 0...1.0, тип -
Входной интерфейс UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Пользовательский интерфейс 8-контактный разъем 2.0 мм для питания и последовательной связи. Скорость загрузки (типовое значение): 12 Кбайт/с.
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
RTC (Super-capacitor) Кнопочный элемент для питания. Точность: ±20 ppm при 25℃
Зарезервированный RTC интерфейс When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal
Разъем 8Pin_2.0mm
Формат данных UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
Интерфейс динамика Бортовой динамик.Мощность: 2 Вт Другие товары
Память
Flash расширение Возможность расширения до 64 байт NOR Flash или 48 Мбайт NOR Flash + 512 Мбайт NAND Flash.
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработано DWIN. Массовое производство в 2019 году, 1 МБ Nor Flash на чип, 512 КБ используется для хранения пользовательской базы данных. Цикл перезаписи: окончен 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2023-08-18
Datasheet
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Вес и габариты
Ширина (мм) 78.5
Вес (грамм) 270
Прочие
Гарантия 1 год
Страна бренда Китай
Страна производства Китай
Артикул DMG12400C074_03WTC
