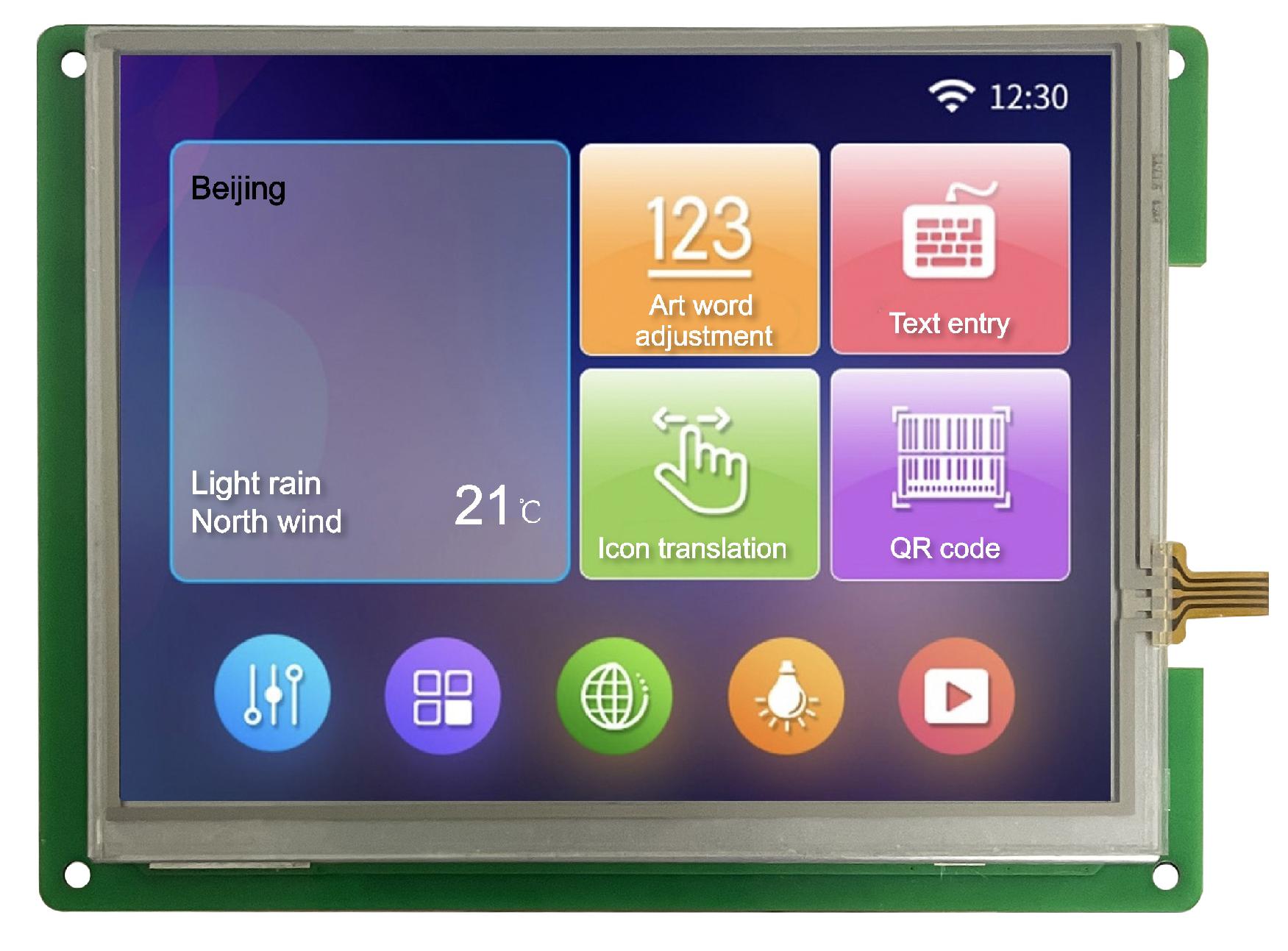

DMG64480T057_01W DWIN T5L0 UART HMI 5.7" ЖК-дисплей промышленного класса
DMG64480T057_01W DWIN T5L0 UART HMI 5.7" ЖК-дисплей промышленного класса фото 2
DMG64480T057_01W DWIN T5L0 UART HMI 5.7" ЖК-дисплей промышленного класса фото 3
DWIN
Отзывов: 0

Описание товара:

  • DMG64480T057_01W DWIN T5L0 UART HMI 5.7" ЖК-дисплей промышленного класса.
  • Микросхема T5L0, система DGUS II.
  • Промышленный класс, IPS-TFT-LCD, широкий угол обзора.
  • 5.7 дюйма, разрешение 640*480 пикселей, 262 тыс. цветов.
  • С конформным покрытием.
  • Срок службы подсветки: >30000 часов (время снижения яркости до 50% при условии непрерывной работы с максимальной яркостью).

Характеристики:
Все характеристики
Степень применения
Индустриальный класс
Диагональ
5.7"
Разрешение
640×480
Срок жизни
≥ 30 000ч
Цветность
16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея
IPS, TFT LCD
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L0 UART HMI 5.7" ЖК-дисплей промышленного класса
DMG64480T057_01W

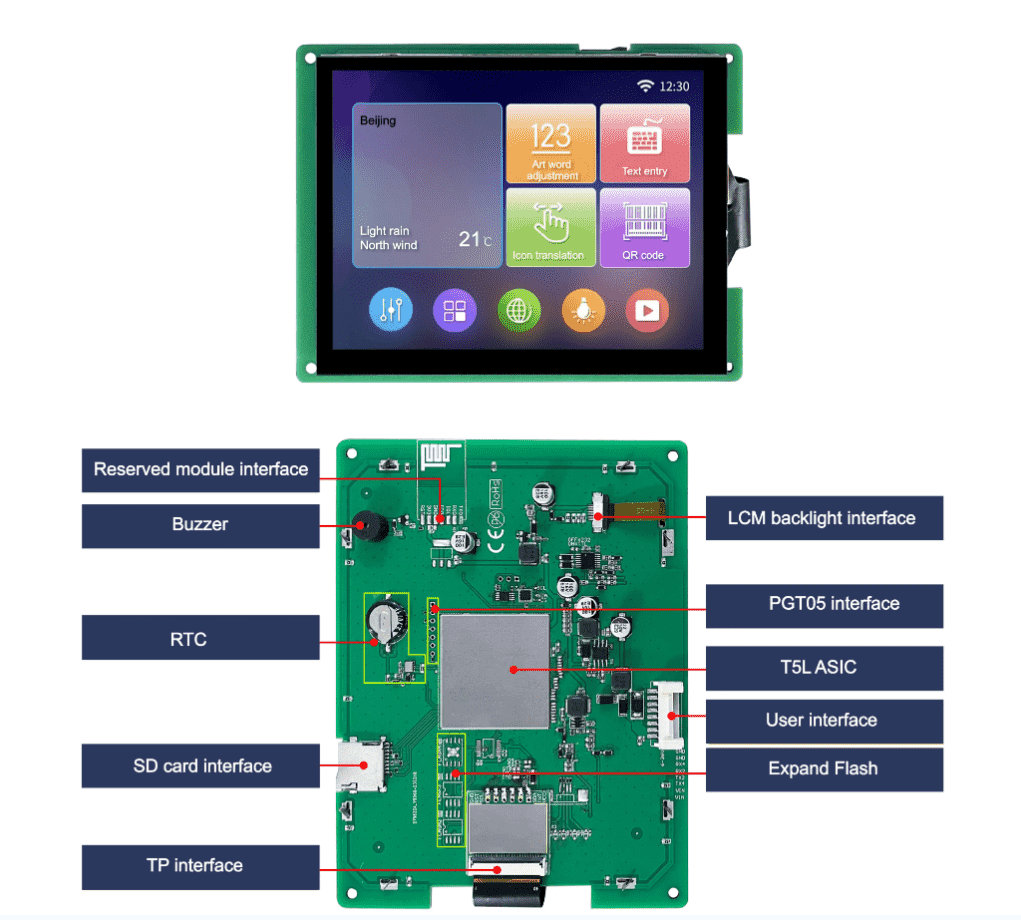

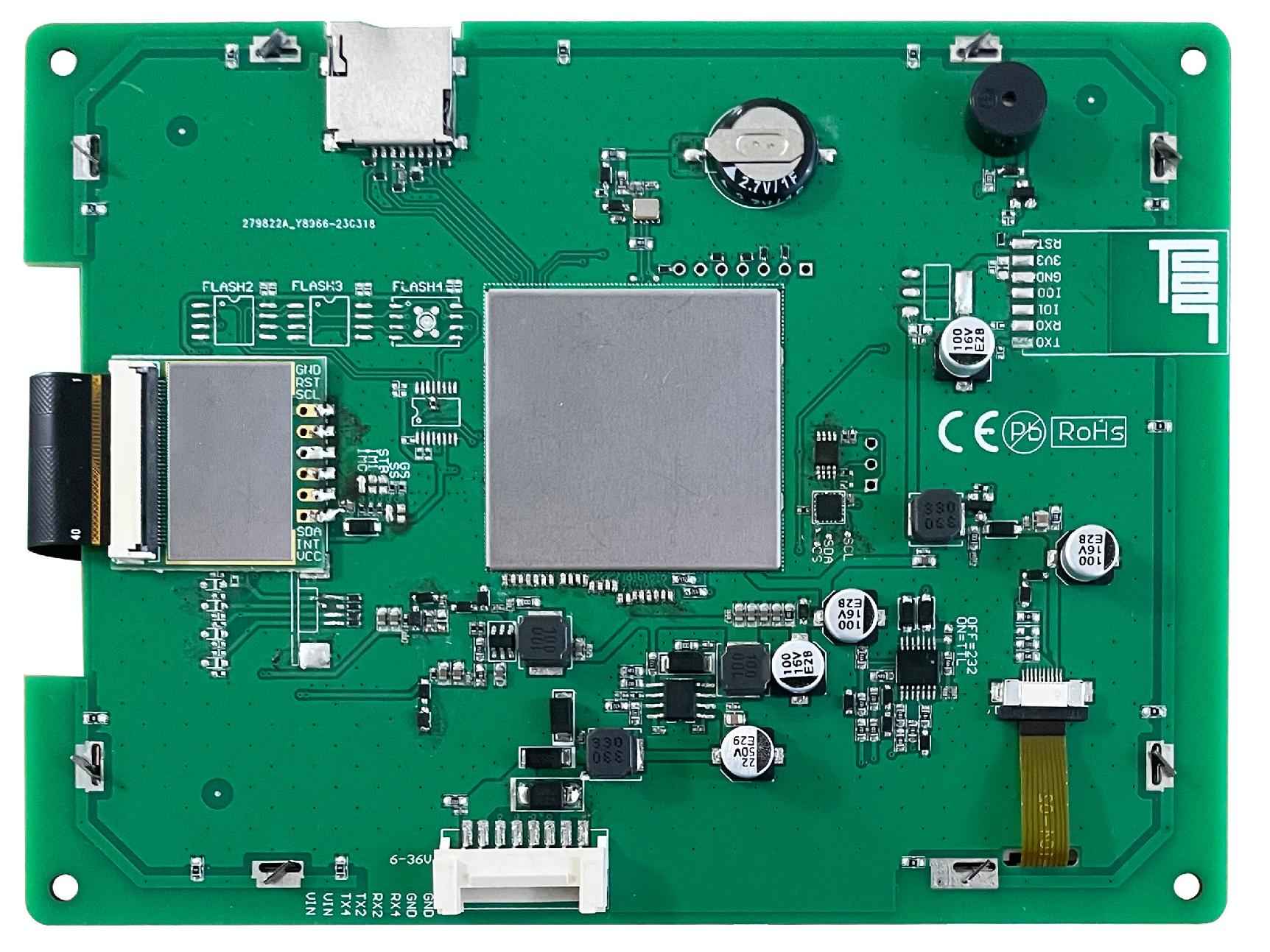

Схема платы PCB

1

ASIC Information

T5L0 ASIC Developed by DWIN. Mass production in 2020,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Display

Color 18-bit 6R6G6B
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area（A.A） 115.20mm (W)×86.40mm (H)
Resolution 640×480 pixels (support 0°/90°/180°/270°)
Backlight LED
Brightness DMG64480T057_01WTC:450nit
DMG64480T057_01WTR:400nit
DMG64480T057_01WN:500nit

Touch Parameters

Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch



Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of Asahi tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Voltage & Current

Power Voltage 6~36V, typical value of 12V
Operation Current VCC=12V, max backlight,240mA
VCC=12V, backlight off,100mA

Reliability Test

Working Temperature -20℃~70℃ (5V @ 60% RH)
Storage Temperature -30~80℃
Working Humidity 10%~90%RH, typical value of 60% RH

Interface

LCM interface FCC60_0.5mm, RGB interface; FCC10_0.5mm，backlight interface
Baudrate 3150~3225600bps, typical value of 115200bps
Output Voltage Output 1, Iout = 1mA;3.0~3.3 V
Output 0, Iout = -1mA;0~0.3 V
Input Voltage
（RXD）  		Input 1, Iin = 1mA；2.4~5.0V
Input 0, Iin = -1mA；0~0.5V
User Interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
UART2: ON=TTL/CMOS; OFF=RS232, UART4: ON=TTL/CMOS; OFF=RS232;(Only available after OS configuration)
Flash 16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Buzzer 3V passive buzzer.
SD card interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Peripheral

DMG64480T057_01WN Without touch panel, Buzzer,RTC
DMG64480T057_01WTR Resistive touch panel, Buzzer,RTC
DMG64480T057_01WTC Capacitive touch panel, Buzzer,RTC

Application

1


Характеристики

Основные параметры
Степень применения Индустриальный класс
Дисплей
Диагональ 5.7"
Разрешение 640×480
Срок жизни ≥ 30 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
