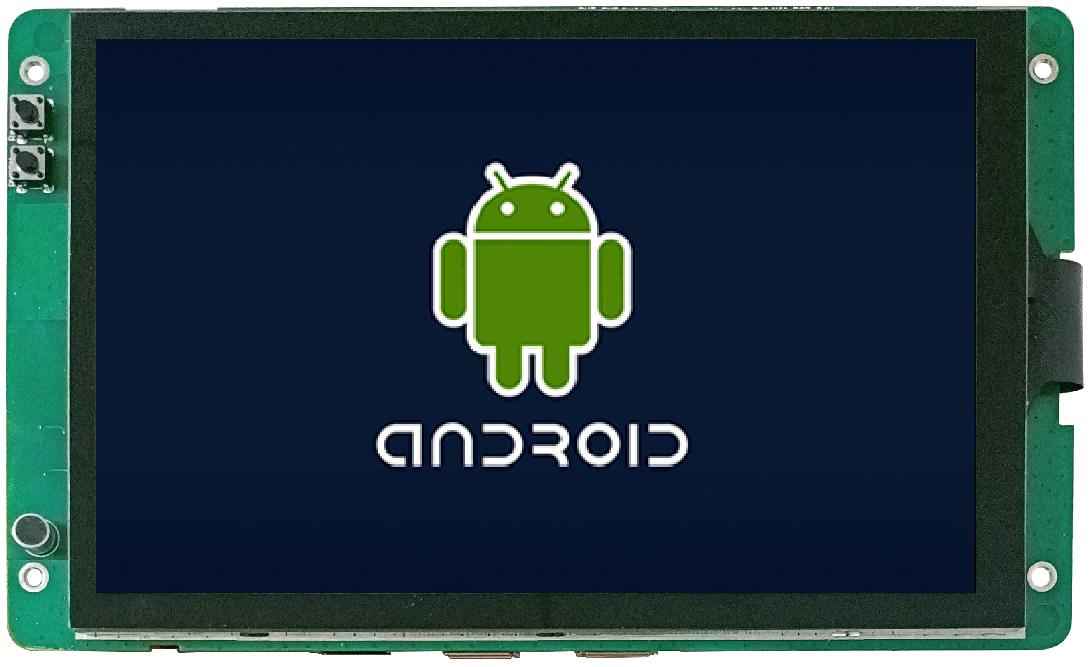

DMG12800C070_32W DWIN 7" IPS 800*1280 ёмкостный дисплей Android 11 коммерческого класса

DMG12800C070_32W DWIN 7" IPS 800*1280 ёмкостный дисплей Android 11 коммерческого класса

Motherboard level	Commercial
CPU	RK3566, Cortex-A55, quad-core
OS	Android 11
FLASH	8Gbytes EMMC
RAM	2Gbytes DDR4

Color	16.7M(16777216)colors
Panel Type	IPS
Viewing Angle	85/85/85/85 (L/R/U/D)
Active Area (A.A.)	94.20mm (W)*150.72mm (H)
Visible Area (V.A.)	94.60mm (W)*151.12mm (H)
Resolution	800*1280 Pixel
Backlight	LED
Brightness	300nit

Power Voltage	7~36V
Operation Current	VCC = +12V, Backlight on (240 mA)
	VCC = +12V, Backlight off (110 mA)
Recommended power supply: 12V 1A DC

Working Temperature	-10~50℃, 60%RH at 12V voltage
Storage Temperature	-15~55℃
Working Humidity	10%~90%RH
Protective Paint	Yes
ESD	Air discharge±4KV, Contact discharge ±4K

COM	UART5 & UART9
	UART8
	UART0(Debug interface)
USB Interface	HOST2,OTG1
Headphone Interface	3.5mm spacing interface
Speaker Interface	2Pin_1.25mm interface
Microphone Interface	2Pin_1.25mm interface
Camera Interface	USB, Not supported by Mipi
SD Card Slot	Drawer type card slot(Max 64G)
LAN Interface	10/100Mbps
WIFI Interface	WIFI_ITM-WIFI-SD41,Bluetooth
RTC	Button cell for power supply. Accuracy: ±20ppm @25℃

DMG12800C070_32W DWIN 7" IPS 800*1280 ёмкостный дисплей Android 11 коммерческого класса

Описание товара:

Описание товара

DWIN 7" IPS 800*1280 ёмкостный дисплей Android 11 коммерческого класса
DMG12800C070_32W

Master Control Parameters

Display Parameters

Voltage & Current

Reliability Test

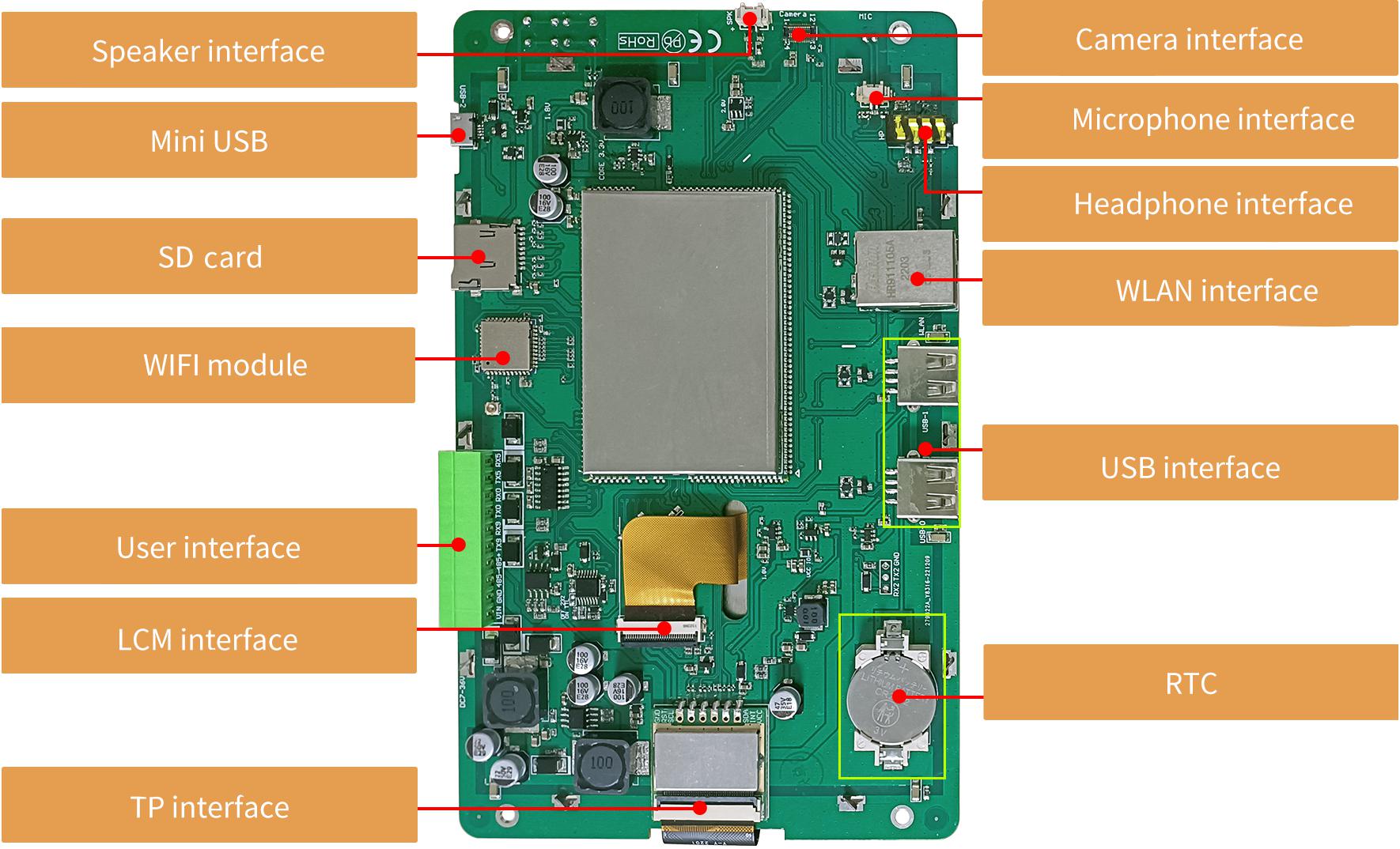

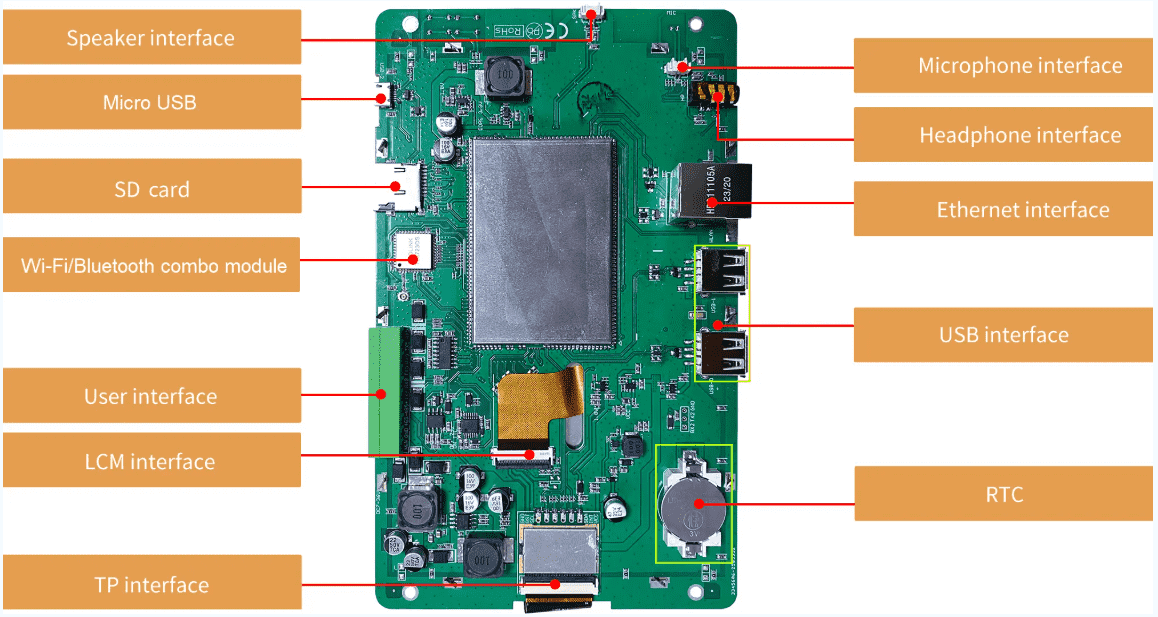

Peripheral and Interface

Interface Parameters

Application

Характеристики

C этим товаром искали

Похожие товары (8)

Файлы

UART1/4 baud rate	2400~230440bps, typical value: 115200bps
UART output voltage (TXD)	Output 1; Type:-5 V
UART output voltage (TXD)	Output 0; Type:5 V
UART input voltage (RXD)	Input 1; Type:-5 V
UART input voltage (RXD)	Input 0; Type:5 V
UART3 baud rate	2400~921600bps, typical value: 115200bps
UART output voltage level (V_AB)	Output 1; Type: 2.5V-5 V
UART output voltage level (V_AB)	Output 0; Type: -5 V--2.5V
UART input voltage level (V_AB)	Input 1; Type: 0-2.5 V
UART input voltage level (V_AB)	Input 0; Type: -2.5--0.2V
Interface	Support TTL/COMS,RS232 or RS485 level
Socket	10Pin_3.81mm Socket

Основные параметры
Степень применения	Коммерческий класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	7.0"
Разрешение	1280×800
Срок жизни	≥ 20 000ч
Яркость	300 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Лучший вид: симметричный, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.)	94.20*150.72
Область просмотра (View Area, V.A.)	94.60*151.12
Подсветка	LED
Размеры
Размеры (ШxВxГ), мм	112.2186.921.9
Вес нетто	305
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Твердость поверхности	6H
Светопропускание	Более 90%
Тип Touch-панели	Standard
Напряжение и ток
Напряжение питания, В	7...36В, тип. 12V
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12V, Backlight on (240 mA). VCC = +12V, Backlight off (110 mA)
Рабочая среда
Рабочая температура	-10~50℃, 60%RH at 12V voltage
Температура хранения	-15...55℃
Рабочая влажность	10...90% RH
ESD test	Разряд воздуха±4 КВ, контактный разряд ±4 К
Interface
RS485	Есть
Интерфейс
Скорость передачи данных	2400...230440 bps, тип. 115200
Выходное напряжение	Output 1: -5.0V (тип.). Output 0: 5V (тип.)
Входное напряжение (RXD)	Input 1: -5.0V (тип.) Input 0: 5V (тип.)
Входной интерфейс	UART5 & UART9, UART8, UART0 (Debug interface)
SD card slot	Drawer type card slot(Max 64G)
USB	HOST2, OTG1	Другие товары
Интерфейс	Support TTL/COMS, RS232 or RS485 level
WIFI interface	WIFI_ITM-WIFI-SD41,Bluetooth
WLAN	10/100Mbps
Интерфейс камеры	USB, Not supported by Mipi	Другие товары
RTC (Super-capacitor)	Кнопочная ячейка для питания. Точность: ±20 ppm при 25℃
Разъем	10Pin_3.81mm Socket
Интерфейс динамика	2Pin_1.25mm	Другие товары
Интерфейс для наушников	3.5mm spacing interface
Выходное напряжение (V_AB)	Output 1: 5V (тип.) 2.5V (Min.) Output 0: -5V (тип.). -2.5V(Max.)
Входное напряжение (V_AB)	Input 1: 2.5V (тип.); 0V(Min.). Input 0: -2.5V (тип.); -0.2V (Max.)
Память
RAM Memory	2 Gbytes DDR3
Flash	8 Гбайт EMMC
Основные параметры управления
CPU	RK3566, Cortex-A55, четырехъядерный	Другие товары
OS	Android 11
Datasheet
Datasheet	Загрузить / Загрузить
Версия Datasheet	2023-01-09
Datasheet
Вес и габариты
Вес (грамм)	305
Прочие
WiFi	Есть	Другие товары
Гарантия	1 год
Страна бренда	Китай
Гарантийный срок	1 год
Серия	Android серия
Страна производства	Китай
Артикул	DMG12800C070_32WTC
