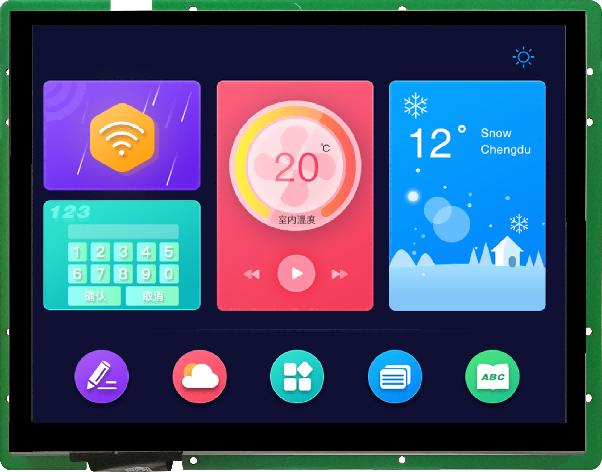

DMG80600Y104_04N DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей класса красоты
DMG80600Y104_04N DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей класса красоты фото 2
DMG80600Y104_04N DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей класса красоты фото 3
DMG80600Y104_04N DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей класса красоты фото 4
DWIN
Отзывов: 0
Артикул: DMG80600Y104_04NC

Описание товара:

  • DMG80600Y104_04N DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей класса красоты.
  • 10.4 дюйма, разрешение 800*600 пикселей, цвет 16.7М, 24 бита.
  • Резистивный/емкостный сенсорный экран.
  • TN-TFT-LCD, нормальный угол обзора.
  • Рабочий ток: VCC = 12 В.
  • Режим: UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232.
  • Интерфейсный кабель: 8Pin_2.0mm.
Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Класс красоты
Диагональ
10.4"
Разрешение
800×600
Срок жизни
≥ 10 000ч
Периферия
DMG80600Y104_04NC Capacitive touch panel, SD card interface, Buzzer / DMG80600Y104_04NR Resistive touch panel, SD card interface, Buzzer
Цветность
16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея
TN, TFT LCD
Яркость
_04NC: 200nit / _04NR: 150nit
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей класса красоты
DMG80600Y104_04N

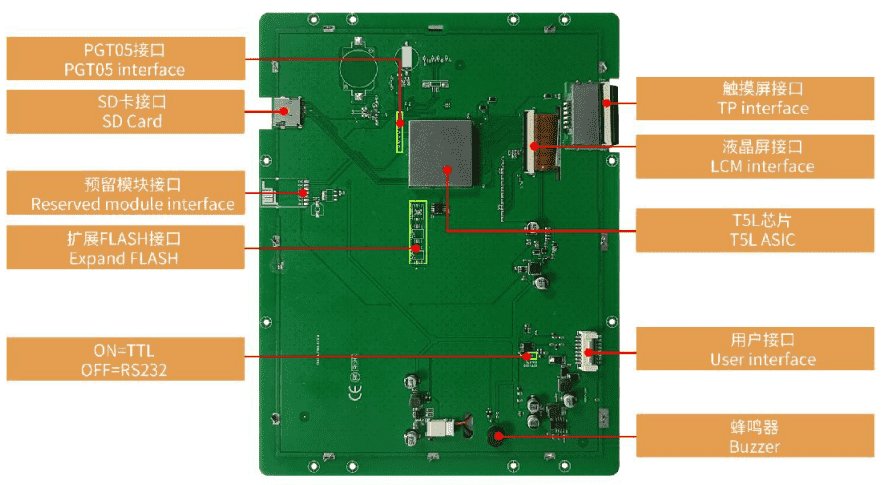

Схема PCB
8pin интерфейсы

ASIC

T5L1 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Hardware and interface description

LCM interface FPC60_0.5mm, RGB interface
TP interface CTP: COB structure, IIC interface
RTP: FPC4_1.0mm
User interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 16 MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Expand Flash Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Buzzer 3V passive buzzer. Power: <1W
RTC Super-capacitor for power supply. Accuracy: ±20ppm@25℃. It can work normally for 7 days after power failure
SD  card interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Display Parameters

LCD Type TN,TFT LCD
Viewing Angle Normal viewing angle, 70°/70°/50°/70° (L/R/U/D)
Resolution 800×600 pixels (0°/90°/180°/270°)
Color 24-bit 8R8G8B
Active Area (A.A.) 211.2mm (W)×158.4mm (H)
Backlight Mode LED
Backlight Service Life >10000 hours (Time of the brightness decaying to 50%on the condition of continuous working with the maximum brightness)
Brightness DMG80600Y104_04NC: 200nit
DMG80600Y104_04NR: 150nit
Brightness Control 0~100 grade (When the brightness is adjusted to 1%~30%of the maximum brightness, flickering may occur and is not recommended to use in this range)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Touch Parameters

Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch

Serial Interface Parameters

Mode UART2: ON=TTL/CMOS; OFF=RS232
UART4: ON=TTL/CMOS; OFF=RS232(Not available in TA instruction set mode. Only available after OS configuration in DGUS)
Voltage Level Test Condition Min Typ Max Unit
Output 1, Iout = -4mA 4.78 5.0 - V
Output 0, Iout = 4mA - - 0.4 V
Input 1 2.5 5.0 - V
Input 0 - - 1.0 V
Baud Rate 3150~3225600bps, typical value of 115200bps
Data Format UART2: N81
UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
Interface Cable 8Pin_2.0mm

Electrical specifications

Rated Power <5W
Operating Voltage 7~36V, typical value of 12V
Operating Current 440mA VCC=12V, max backlight
125mA VCC=12V, backlight off
Recommended power supply: 12V 1A DC

Operating environment

Operating Temperature -10℃~60℃ (12V @ 60% RH)
Storage Temperature -20℃~70℃
Conformal Coating None
Operating Humidity 10%~90%RH, typical value of 60% RH

Peripheral

DMG80600Y104_04NC Capacitive touch panel, SD card interface, Buzzer
DMG80600Y104_04NR Resistive touch panel, SD card interface, Buzzer

Обмен изображениями приложений промышленного уровня


Характеристики

Основные параметры
Степень применения Класс красоты
Дисплей
Диагональ 10.4"
Разрешение 800×600
Срок жизни ≥ 10 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Яркость _04NC: 200nit / _04NR: 150nit
Угол обзора（V.A.) Широкий угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 211.2×158.4
Подсветка LED
Яркость 200 nit
Пользовательский интерфейс и периферия
Периферия DMG80600Y104_04NC Capacitive touch panel, SD card interface, Buzzer / DMG80600Y104_04NR Resistive touch panel, SD card interface, Buzzer
Напряжение и ток
Напряжение питания, В 7~36V, typical value of 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток 440mA VCC=12V, max backlight 125mA VCC=12V, backlight off
Рабочая среда
Рабочая температура -10...60℃ (12V @ 60% RH)
Температура хранения -20...70℃
Рабочая влажность 10...90%RH, typical value of 60% RH
Интерфейс
LCM интерфейс FPC60_0.5mm, RGB interface
RTP интерфейс FPC4 1.0 мм
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 bps, typical value of 115200 bps
Выходное напряжение Output 1: Iout = -4mA 4.78...-, тип. 5V. Output 0: Iout = 4mA -...0.4В
Входное напряжение (RXD) Input 1: 2.5...-, тип. 5.0V. Input 0: -...1.0В. Input 1: 2.5...-, тип. 5.0V V Input 0 - - 1.0 VV Input 0 - - 1.0 V
Пользовательский интерфейс 8-контактный разъем 2,0 мм для питания и последовательной связи. Скорость загрузки (типовое значение): 12 Кбайт/с.
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
Интерфейс UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232(Not available in TA instruction set mode. Only available after OS configuration in DGUS)
RTC (Super-capacitor) Суперконденсатор для источника питания. Точность: ±20 ppm при 25℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем 8Pin_2.0mm
Формат данных UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
PGT05 интерфейс В случае случайного сбоя продукта вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние.
Память
Flash расширение Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработано DWIN. Массовое производство в 2019 году, 1 МБ Nor Flash на чип, 512 КБ используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2022-11-24
Datasheet
Размеры
Размеры (ШxВxГ), мм 247.78×193.68×12.95
Установочные размеры, мм 229.6(+0.3mm)×176.6(+0.3mm)
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Вес и габариты
Ширина (мм) 193.68
Вес (грамм) 725
Прочие
Гарантия 1 год
Страна бренда Китай
Страна производства Китай
Артикул DMG80600Y104_04NC
