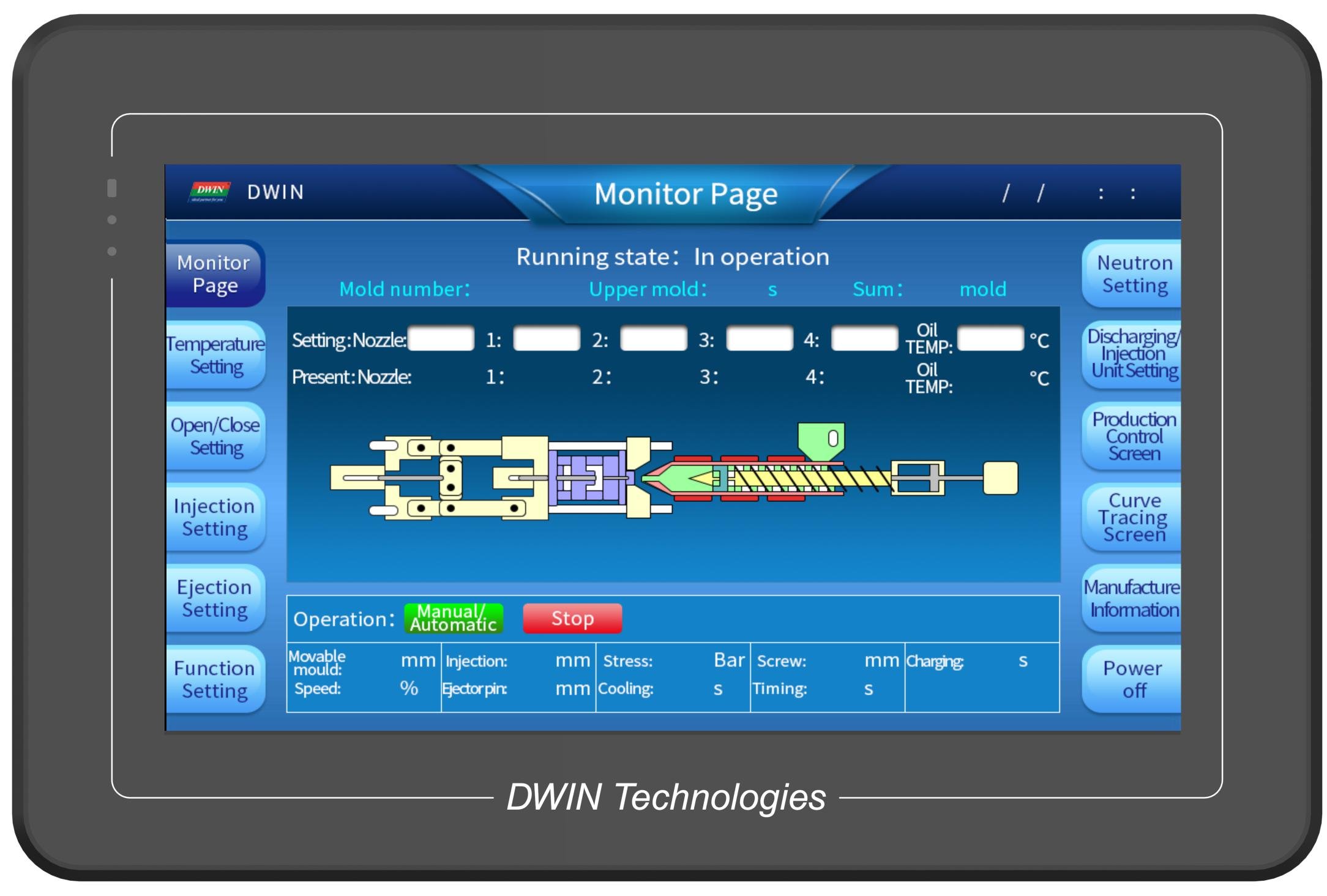

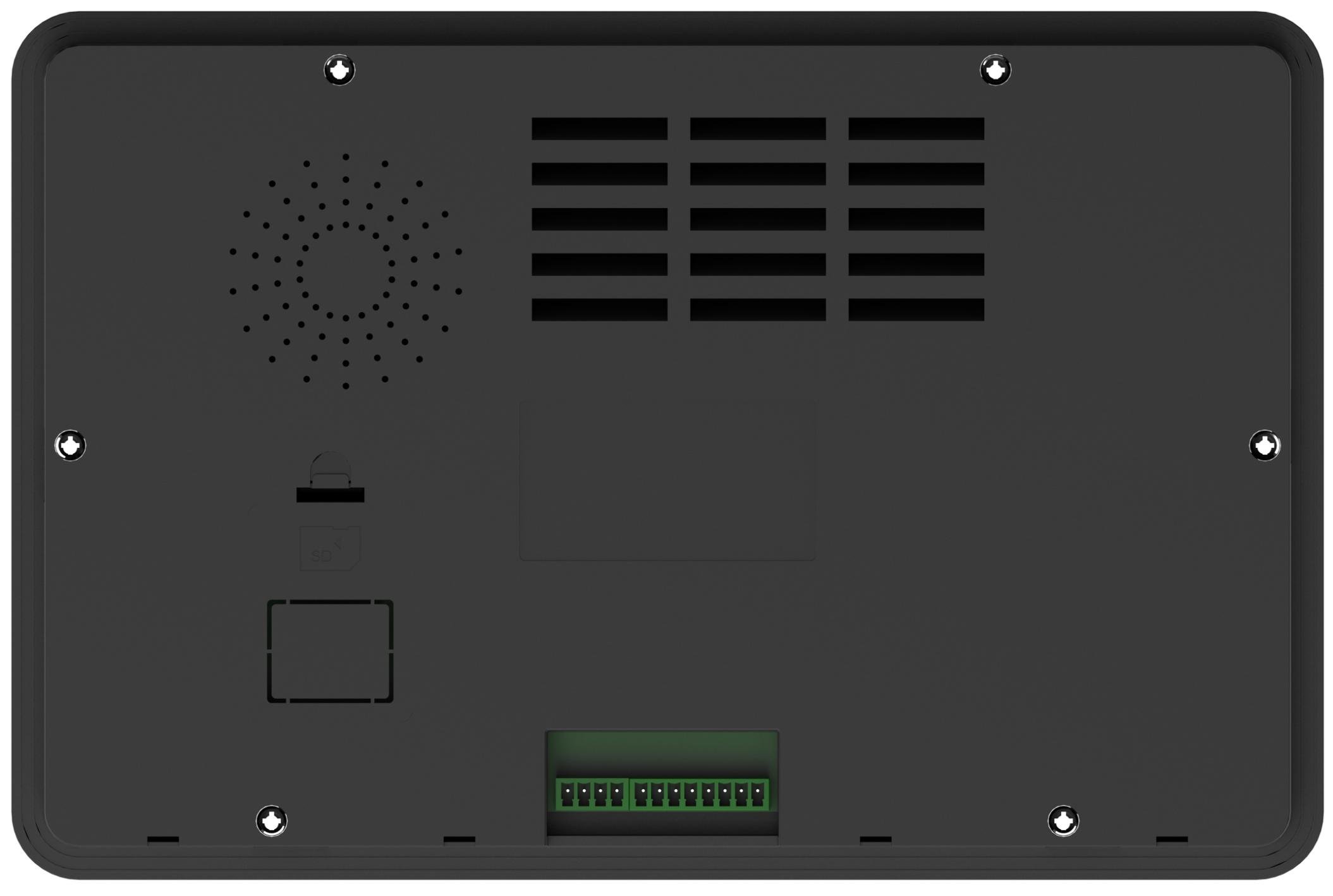

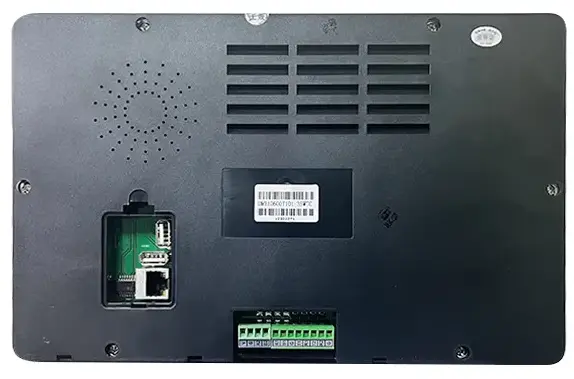

DMT10600T101_35WTC DWIN 10.1" HMI IPS Linux ЖК-дисплей 1024*600 в корпусе промышленного класса с сенсорной ёмкостной панелью
DMT10600T101_35WTC DWIN 10.1" HMI IPS Linux ЖК-дисплей 1024*600 в корпусе промышленного класса с сенсорной ёмкостной панелью фото 2
DMT10600T101_35WTC DWIN 10.1" HMI IPS Linux ЖК-дисплей 1024*600 в корпусе промышленного класса с сенсорной ёмкостной панелью фото 3
DMT10600T101_35WTC DWIN 10.1" HMI IPS Linux ЖК-дисплей 1024*600 в корпусе промышленного класса с сенсорной ёмкостной панелью фото 4
DMT10600T101_35WTC DWIN 10.1" HMI IPS Linux ЖК-дисплей 1024*600 в корпусе промышленного класса с сенсорной ёмкостной панелью фото 5
DWIN
Отзывов: 0
Артикул: DMT10600T101_35WTC

Описание товара:

  • DMT10600T101_35WTC DWIN 10.1" HMI IPS Linux ЖК-дисплей 1024*600 в корпусе промышленного класса с сенсорной ёмкостной панелью.
  • Промышленный интеллектуальный дисплейный терминал Linux на базе Allwinner A40i, работающий под управлением операционной системы Linux3.10.
  • 10.1-дюймовый, разрешение 1024*600 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора, CTP, с корпусом.
  • Используется среда QT для вторичной разработки.
  • Доступно для нескольких языков, библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
  • Подключитесь к ПК с помощью сетевого кабеля для загрузки и обновления проектов.
  • Доступен порт RS232 и RS485 для подключения и обмена данными с внешними устройствами.

Характеристики:
Все характеристики
Степень применения
Индустриальный класс
Диагональ
10.1"
Разрешение
1024×600
Срок жизни
≥ 30 000ч
Яркость
250 nit
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
290.0×192.0×29.5
Вес нетто
950
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN 10.1" HMI IPS Linux ЖК-дисплей 1024*600 в корпусе промышленного класса с сенсорной ёмкостной панелью
DMT10600T101_35WTC

DMT10600T101_35WTC3

Master Control Parameters

Motherboard Level Industrial
CPU Allwinner A40i Quad-core ARM CortexTM-A7 Processor
OS Linux3.10
FLASH 8Gbytes EMMC
RAM 1Gbytes DDR3

Display Parameters

Color 16.7M (16777216) colors
Panel Type IPS
Viewing Angle 85/85/85/85 (L/R/U/D)
Active Area (A.A.) 222.7mm(W)×125.3mm(H)
View Area (V.A.) 222.7mm(W)×125.3mm(H)
Resolution 1024x600
Backlight LED
Brightness 250nit

Voltage & Current

Power Voltage 9~36V
Operation Current VCC = +12V, Backlight on  (440 mA)
VCC = +12V, Backlight off  (130 mA)
Recommended power supply: 12V 1A DC

Reliability Test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal Coating Yes
ESD Air discharge 8KV
EFT Group pulse interference 2KV

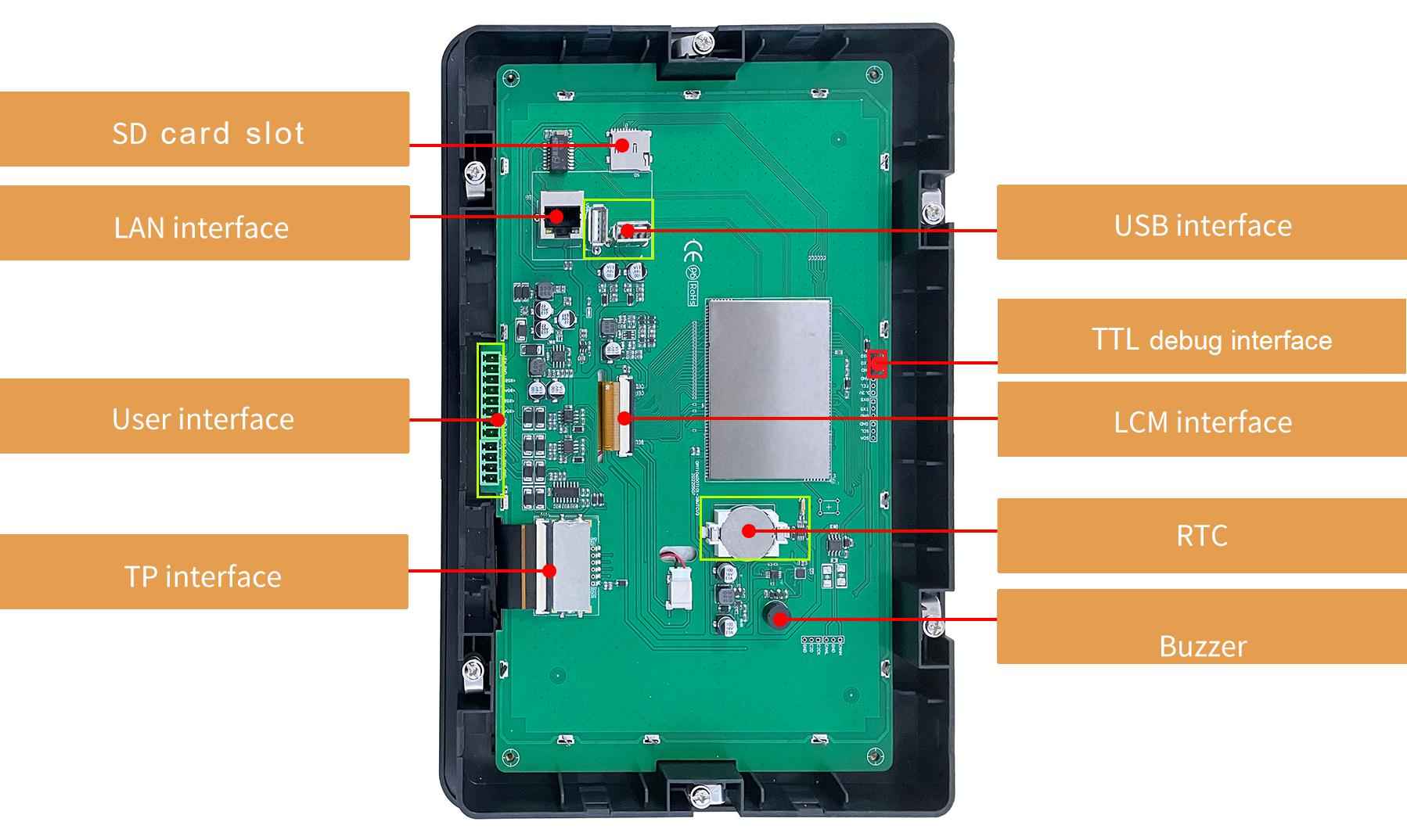

Peripheral Interface

COM UART1 & UART2
UART3 & UART4
USB Interface HOST*2
SD Card Drawer type card slot Max 64G
LAN 10/100Mbps
RTC Button cell for power supply, Accuracy: 20ppm @25
Buzzer 3V passive buzzer

Interface Parameters

Baud Rate 3150~3225600bps, typical value: 115200bps
Output Voltage
(TXD) 		Output 1; Type: -5~-3 V
Output 0; Type: 3~5 V
Input Voltage
(RXD) 		Input 1; Type:  -15~-5 V
Input 0; Type: 5~15 V
Baud Rate 3150~921600bps, typical value: 115200bps
Output Voltage
(V_AB) 		Output 1; Type: 2.5V-5 V
Output 0; Type: -5 V--2.5V
Output Voltage
(V_AB) 		Input 1; Type: 0-2.5 V
Input 0; Type: -2.5--0.2V
Interface RS232*2 , RS485*2
Socket 10Pin_3.81mm Socket

Application

1
12 (1)


Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Дисплей
Диагональ 10.1"
Разрешение 1024×600
Срок жизни ≥ 30 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 222.7×125.3
Область просмотра (View Area, V.A.) 222.7×125.3
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 290.0×192.0×29.5
Вес нетто 950
Установочные размеры, мм 275.88×177.88
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 9...36В тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V, Backlight on 440 mA. VCC = +12V, Backlight off 130 mA
Рабочая среда
Рабочая температура -20...70℃, 60%RH at 12V
Температура хранения -30...80℃
Рабочая влажность 10...90%RH
ESD test Air discharge 8KV
EFT test Group pulse interference 2KV
Interface
RS485 Есть
RS485 Interface 2-way RS485 UART3 & UART4
Интерфейс
Скорость передачи данных 3150...3225600, тип. 115200 bps
Выходное напряжение Output 1: -...-3.0V, тип. -5.0. Output 0: 3.0...-, тип. 5.0V
Входное напряжение (RXD) Input 1: -...15.0, тип. 5.0V. Input 0: -...15.0, тип. 5.0V
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot Drawer type card slot(Max 64G)
USB ХОСТ*2 Другие товары
Интерфейс RS232*2 , RS485*2
WLAN 10/100Mbps
RTC (Super-capacitor) Кнопочная ячейка для источника питания, точность: 20 ppm@25
Зарезервированный RTC интерфейс Кнопочная ячейка для источника питания, точность: 20 ppm при 25
Разъем 8Pin_3.81mm, 4Pin_3.81mm
Формат данных 2-way RS232 UART1 & UART2, 2-way RS485 UART3 & UART4
Выходное напряжение (V_AB) Output 1: 2.5...-, тип. 5.0V. Output 0: -...-2.5, тип. -0.5V
Входное напряжение (V_AB) Input 1: 0...-, тип. 2.5V. Input 0: -...-0.2, тип. -2.5V
Память
RAM Memory 1 Gbytes DDR3
Flash память 8Gbytes EMMC5.0
Flash 8 Гбайт EMMC
Основные параметры управления
CPU Четырехъядерный процессор Allwinner A40i ARM CortexTM-A7 Другие товары
OS Linux 3.10
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-12-12
Datasheet
Вес и габариты
Высота (мм) 29.5
Ширина (мм) 192
Вес (грамм) 950
Прочие
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия Linux серия
Страна производства Китай
