DMT12800T101_35WTC DWIN 10.1" Linux ЖК-дисплей 1280*800 промышленного класса с сенсорной ёмкостной панелью
DMT12800T101_35WTC DWIN 10.1" Linux ЖК-дисплей 1280*800 промышленного класса с сенсорной ёмкостной панелью фото 2
DWIN
Отзывов: 0
Артикул: DMT12800T101_35WTC

Описание товара:

  • DMT12800T101_35WTC DWIN 10.1" Linux ЖК-дисплей 1280*800 промышленного класса с сенсорной ёмкостной панелью.
  • Промышленный интеллектуальный дисплейный терминал Linux на базе A40i, работающий под управлением операционной системы Linux3.10.
  • 10.1-дюймовый, разрешение 1280*800 пикселей, 16.7 млн цветов, IPS-TFT-LCD, широкий угол обзора, CTP.
  • Используйте среду QT для вторичной разработки.
  • Доступно для нескольких языков, библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
  • Совместим с подключением по сетевому кабелю к ПК для загрузки проекта обновления.
  • Доступно для портов RS232 и RS422 для подключения и обмена данными с внешними устройствами.

Характеристики:
Все характеристики
Степень применения
Индустриальный класс
Диагональ
10.1"
Разрешение
1280×800
Срок жизни
≥ 30 000ч
Яркость
350 nit
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
251.6*155.3*23.4
Вес нетто
545
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

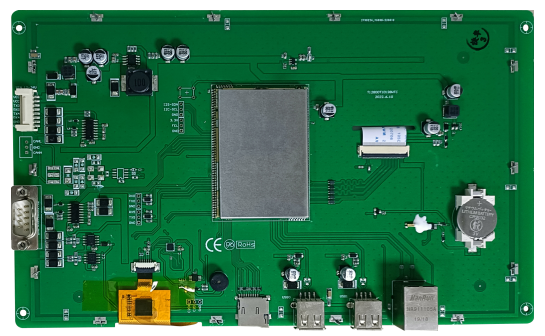

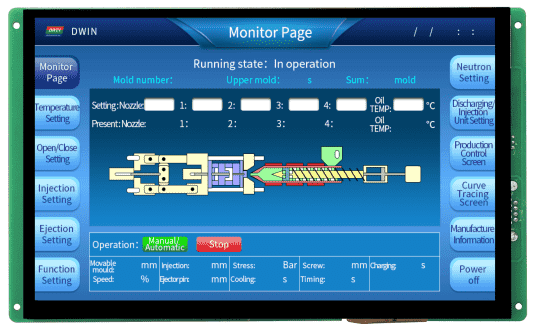

DWIN 10.1" Linux IPS ЖК-дисплей 1280*800 промышленного класса с сенсорной ёмкостной панелью
DMT12800T101_35WTC

DMT12800T101_35WTC3

Master Control Parameters

Motherboard Level Industrial
CPU Allwinner A40i
Quad-core  ARM CortexTM-A7 Processor
OS Linux3.10
FLASH 8Gbytes EMMC
RAM 1Gbytes DDR3

Display Parameters

Color 16.7M (16777216) colors
Panel Type IPS
Viewing Angle 85/85/85/85 (L/R/U/D)
Active Area (A.A.) 217.0mm(W)*135.6mm(H)
View Area (V.A.) 218.0mm(W)*136.6mm(H)
Resolution 1280 * 800
Backlight LED
Brightness 350nit

Voltage & current

Power Voltage 12~36V
Operation Current VCC = +12V, Backlight on  (510 mA)
VCC = +12V, Backlight off  (150 mA)
Recommended power supply 12V 1A DC

Reliability test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal Coating Yes
ESD Air discharge 8KV, Contact discharge 6KV
EFT Group pulse interference 2KV

Peripherna Interface

COM UART0& UART2 & UART4 & UART6
UART3
CAN Reserved CAN interface
USB interface HOST*2
SD card slot Drawer-type card slot (Max 64G)
LAN 10/100Mbps
RTC Button cell for power supply, Accuracy: 20ppm @25
Buzzer 3V passive buzzer

Interface Parameters

Baud Rate 3150~3225600bps, typical value: 115200bps
Output Voltage
(TXD) 		Output 1; Type: -5 V
Output 0; Type: 5 V
Input Voltage
(RXD) 		Input 1; Type: -5V
Input 0; Type: 5 V
Interface RS232*4, RS422*1
Socket 8Pin_2.0mm Socket, DB9 Socket

Совместное использование изображений приложений коммерческого уровня

Совместное использование изображений в приложениях промышленного класса


Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Дисплей
Диагональ 10.1"
Разрешение 1280×800
Срок жизни ≥ 30 000ч
Яркость 350 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 217.0*135.6
Область просмотра (View Area, V.A.) 218.0*136.6
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 251.6*155.3*23.4
Вес нетто 545
Пользовательский интерфейс и периферия
Периферия LAN interface 10/100Mbps
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В VCC = +12V, 100% brightness - 510 - mA VCC = +12V, Backlight off - 150 - mA
Напряжение питания, тип. 12V Другие товары
Рабочий ток 12.0...36.0В
Рабочая среда
Рабочая температура -20...70℃
Температура хранения -30...80℃
Рабочая влажность 10%~90%RH
Interface
CAN Interface Reserved CAN interface
Интерфейс
Скорость передачи данных 2400~230440bps, тип. 115200bps
Выходное напряжение Output 1: -5.0V. Output 0: 5.0V
Входное напряжение (RXD) Input 1: -5.0V. Input 0: 5.0V
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot Drawer type card slot(Max 64G)
USB ХОСТ*2 Другие товары
Интерфейс Support TTL/COMS, RS232 or RS485 level
WIFI interface WIFI_ITM-WIFI-SD41,Bluetooth
WLAN 10/100Mbps
Интерфейс камеры USB, Not supported by Mipi Другие товары
RTC (Super-capacitor) Button cell for power supply. Accuracy: ±20ppm @25℃
Разъем 8Pin_2.0mm Socket, DB9 Socket
Формат данных 2-way RS232 1-way RS485 1-way TTL/COMS (Debug interface)
Интерфейс динамика 2Pin_1.25mm Другие товары
Интерфейс для наушников 3.5mm spacing interface
Последовательный порт 1, 4 - скорость передачи данных 2400~921600bps, тип. 115200bps
Выходное напряжение (V_AB) Output 1: 2.5~5V. Output 0: -5~-2.5V
Входное напряжение (V_AB) Input 1: 0~2.5V. Input 0: -2.5~-0.2V
Память
RAM Memory 1 Gbytes DDR3
Flash 8 Гбайт EMMC
Основные параметры управления
CPU Allwinner A40i Другие товары
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-12-26
Datasheet
Вес и габариты
Высота (мм) 23.4
Ширина (мм) 155.3
Вес (грамм) 545
Прочие
Гарантия 1 год
Страна бренда Китай
