DWIN
Артикул: DMG12800T070_40WTC

Описание товара:

  • DMG12800T070_40WTC DWIN 7" Linux 4.19 IPS ЖК-дисплей 800*1280 ЖК-дисплей индустриального класса с сенсорной емкостной панелью.
  • Коммерческий интеллектуальный дисплейный терминал Linux на базе RK3566, версия Linux 4.19.
  • 7.0-дюймовый, разрешение 800*1280 пикселей, 16.7М цветов, IPS-TFT-LCD с широким углом обзора.
  • Используйте среду QT для вторичной разработки.
  • Доступно для нескольких языков, библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
  • Совместим с подключением по сетевому кабелю к ПК для загрузки проекта обновления.
  • Доступен порт RS232 и RS485 для подключения и обмена данными с внешними устройствами.

Характеристики:
Степень применения
Индустриальный класс
Диагональ
7.0"
Разрешение
1280×800
Срок жизни
≥ 20 000ч
Яркость
Защитное покрытие
Есть
WiFi
Размеры (ШxВxГ), мм
187.0*112.1*23.5
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

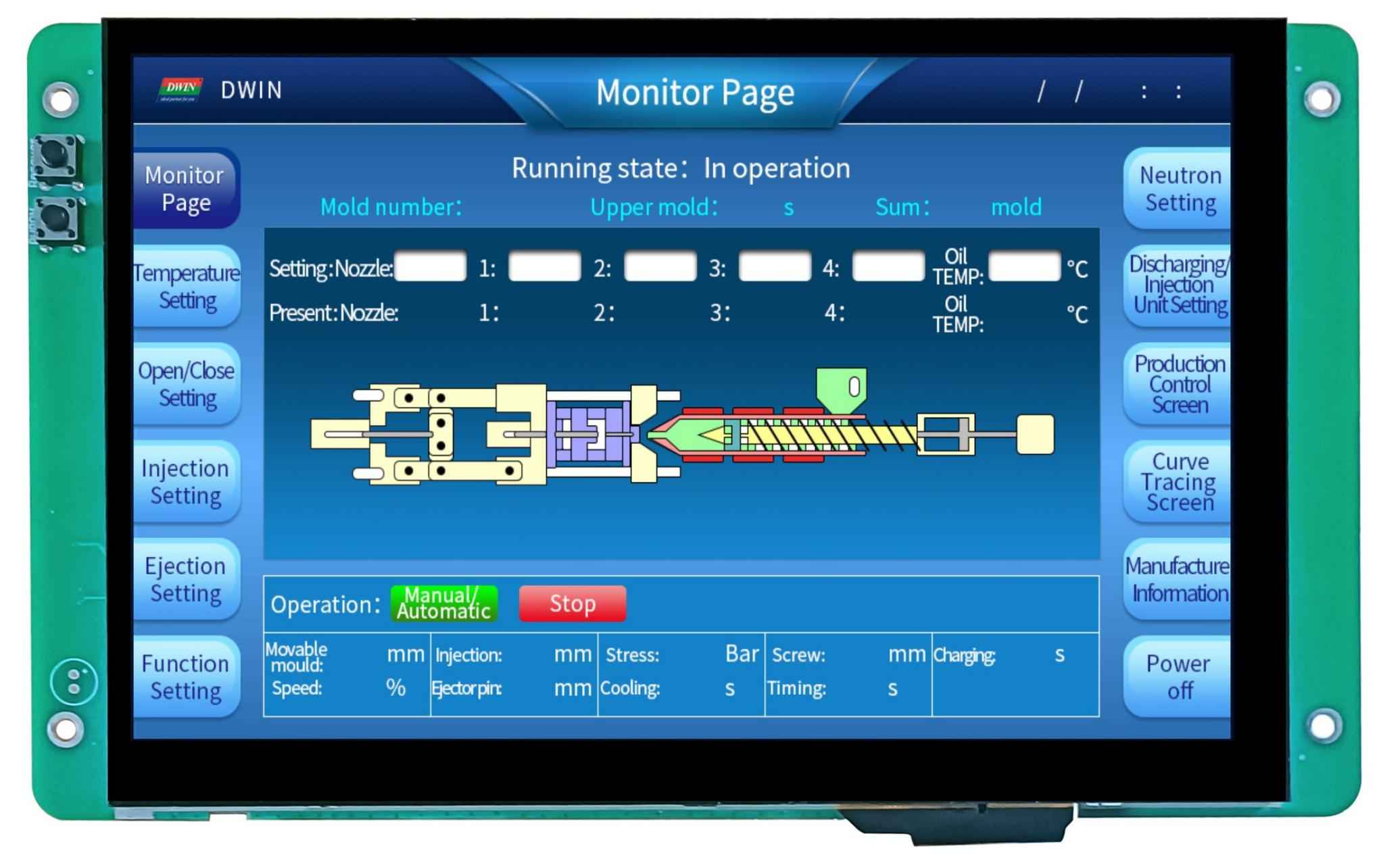

DWIN 7" Linux 4.19 IPS ЖК-дисплей 800*1280 ЖК-дисплей индустриального класса с сенсорной емкостной панелью
DMG12800T070_40WTC

DMG12800T070_40WTC

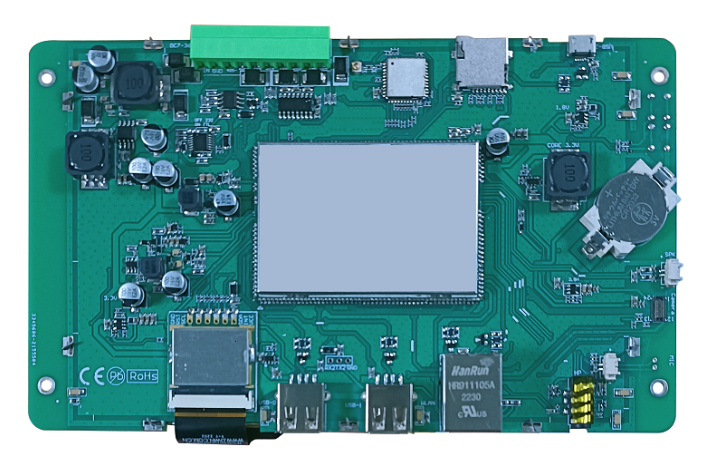

Master Control Parameters

Properties Parameters
Motherboard level Commercial
CPU RK3566, Cortex-A55, quad-core
Kernel version 4.19
OS Linux
FLASH 8Gbytes EMMC
RAM 2Gbytes LPDDR4

Display Parameters

Color 16.7M(16777216)colors
Panel Type IPS
Viewing Angle 85°/85°/85°/85°(L/R/U/D)
Active Area (A.A.) 149.76mm (W)*93.60mm
Visible Area (V.A.) 150.76mm (W)*94.60mm (H)
Resolution 800*1280 Pixel
Backlight LED
Brightness 250nit

Voltage & Current

Power Voltage 7~36V
Operation Current VCC = +12V, Backlight on  (310 mA)
VCC = +12V, Backlight off  (140 mA)
Recommended power supply: 12V 1A DC

Reliability Test

Working Temperature -10~50℃, 60%RH at 12V voltage
Storage Temperature -15~55℃
Working Humidity 10%~90%RH
Protective Paint Yes
ESD Air discharge±4KV, Contact discharge ±4K

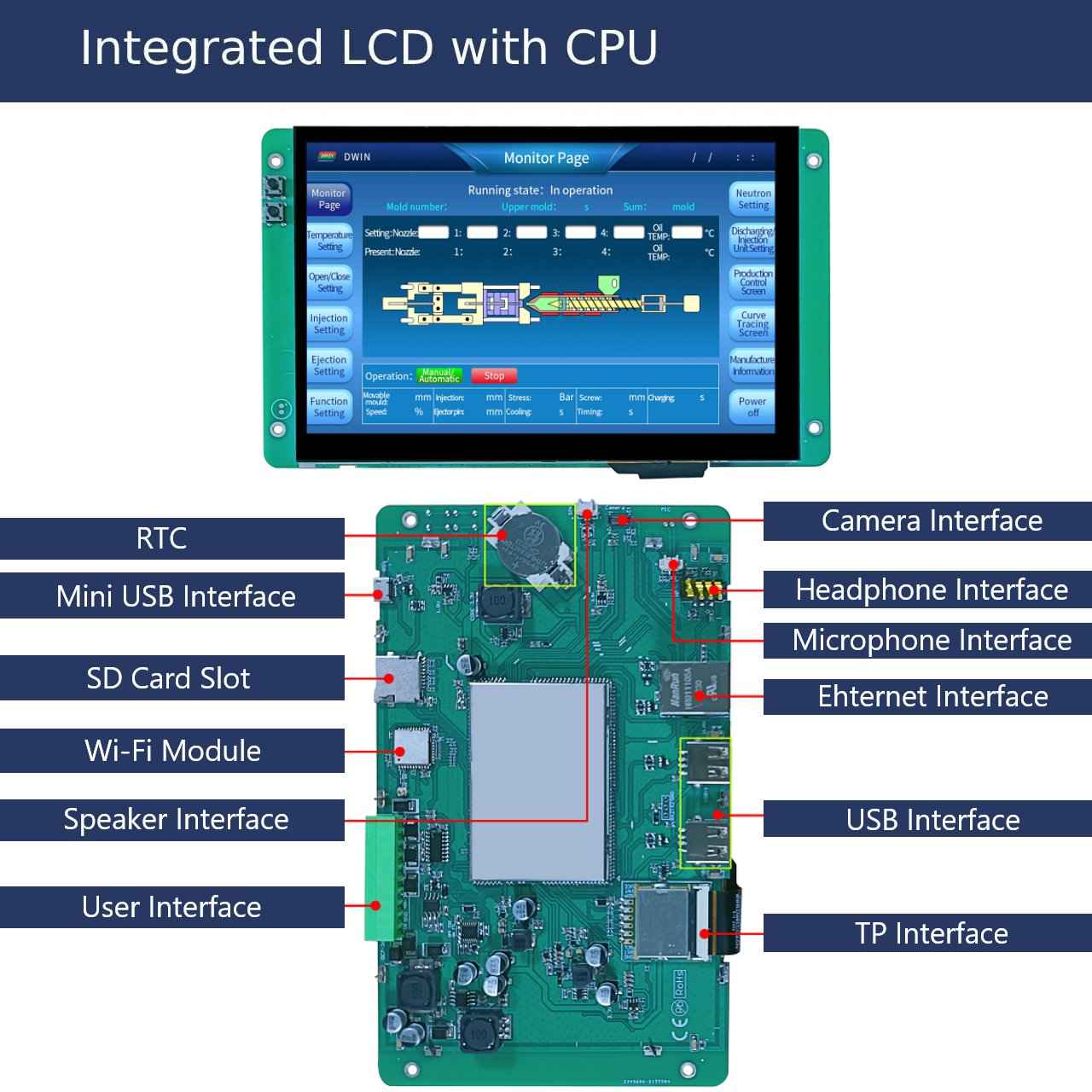

Peripheral Interface

COM UART5 & UART9
UART8
UART0 (Debug interface)
USB HOST*2,OTG*1
Headphone 3.5mm spacing interface
Speaker 2Pin_1.25mm interface
Microphone 2Pin_1.25mm interface
Camera USB, Not supported by Mipi
SD card Drawer type card slot(Max 64G)
LAN 10/100Mbps
WIFI WIFI_ITM-WIFI-SD41,Bluetooth
RTC Button cell for power supply. Accuracy: ±20ppm @25℃

Interface Parameters

UART1/4 baud rate 2400~230440bps, typical value: 115200bps
UART output voltage (TXD) Output 1; Type:-5 V
Output 0; Type:5 V
UART input voltage (RXD) Input 1; Type:-5 V
Input 0; Type:5 V
UART3 baud rate 2400~921600bps, typical value: 115200bps
UART output voltage level
(V_AB)
Output 1; Type: 2.5V-5 V
Output 0; Type: -5 V--2.5V
UART input voltage level
(V_AB)
Input 1; Type: 0-2.5 V
Input 0; Type: -2.5--0.2V
Interface Support TTL/COMS,RS232 or RS485 level
Socket 10Pin_3.81mm Socket

Application

1
12 (1)



Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Дисплей
Диагональ 7.0"
Разрешение 1280×800
Срок жизни ≥ 20 000ч
Яркость 300 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) 149.76*93.60
Область просмотра (View Area, V.A.) 150.76*94.60
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 187.0*112.1*23.5
Вес нетто 305
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 7~36В тип 12V 1A DC
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V, Backlight on 310 mA. VCC = +12V, Backlight off 140 mA
Рабочая среда
Рабочая температура -10~50℃, 60%RH at 12V
Температура хранения -15~55℃
Рабочая влажность 10%~90%RH
ESD test Air discharge ±4KV, Contact discharge ±4K
Интерфейс
Выходное напряжение Output 1: Type:-5V. Output 0: Type:5V
Входное напряжение (RXD) Input 1: Type:-5V. Input 0: Type:5V
Входной интерфейс UART5 & UART9, UART8, UART0 (Debug interface)
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot Drawer type card slot(Max 64G)
USB HOST*2, OTG*1 Другие товары
Интерфейс Support TTL/COMS, RS232 or RS485 level
WIFI interface WIFI_ITM-WIFI-SD41,Bluetooth
WLAN 10/100Mbps
Интерфейс камеры USB, Not supported by Mipi Другие товары
RTC (Super-capacitor) Button cell for power supply. Accuracy: ±20ppm @25℃
Разъем 10Pin_3.81mm Socket
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
Интерфейс для наушников 3.5mm spacing interface
Последовательный порт 1, 4 - скорость передачи данных 2400~230440bps, тип. 115200bps
Выходное напряжение (V_AB) Output 1; Type: 2.5V-5 V Output 0; Type: -5 V--2.5V
Входное напряжение (V_AB) Input 1: Type: 0-2.5V. Input 0:; Type: -2.5--0.2V
Память
RAM Memory 2 Gbytes DDR3
Flash память 8Gbytes EMMC5.0
Основные параметры управления
CPU Четырехъядерный процессор ARM CortexTM-A7 Другие товары
OS Linux 4.19
Datasheet
Datasheet Загрузить
Версия Datasheet 2023-02-24
Datasheet
Вес и габариты
Высота (мм) 23.5
Ширина (мм) 112.1
Вес (грамм) 315
Прочие
WiFi Есть Другие товары
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия Linux серия
Страна производства Китай

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

DMG12800T070_40WTC.pdf Datasheet , 2.59 МБ
