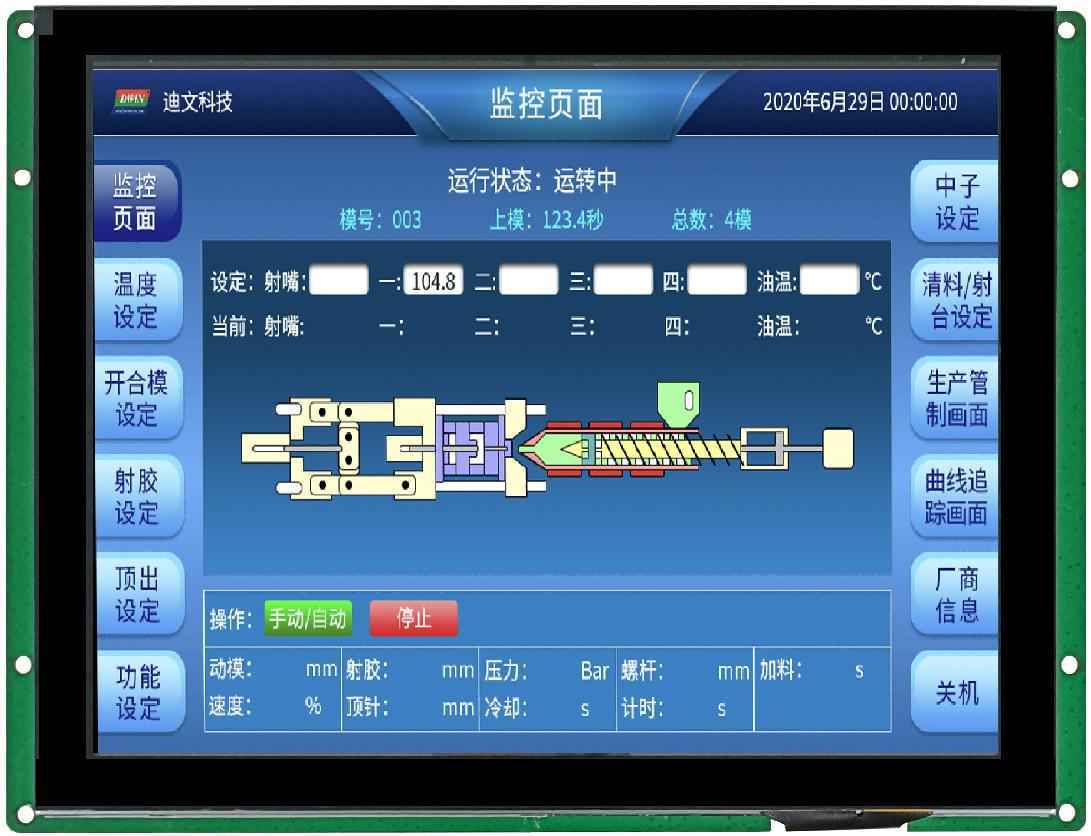

DMT10768T080_35WTC DWIN 8" Linux IPS ЖК-дисплей 1024*768 промышленного класса с сенсорной ёмкостной панелью
12 314.24 ₽
- DMT10768T080_35WTC DWIN 8" Linux IPS ЖК-дисплей 1024*768 промышленного класса с сенсорной ёмкостной панелью.
- Промышленный интеллектуальный дисплейный терминал Linux на базе A40i, работающий под управлением операционной системы Linux3.10.
- 8.0-дюймовый, разрешение 1024*768 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора, CTP.
- Используйте среду QT для вторичной разработки.
- Доступно для нескольких языков, библиотеки векторных шрифтов, библиотеки изображений, видеотеки и аудиотеки.
- Совместим с подключением по сетевому кабелю к ПК для загрузки проекта обновления.
- Доступен порт RS232, RS485 и RS422 для подключения и обмена данными с внешними устройствами.
DWIN 8" Linux IPS ЖК-дисплей 1024*768 промышленного класса с сенсорной ёмкостной панелью
DMT10768T080_35WTC
Master Control Parameters
| Motherboard Level | Industrial |
| CPU | Quad-core ARM CortexTM-A7 Processor |
| OS | Linux3.10 |
| FLASH | 8Gbytes EMMC |
| RAM | 1Gbytes DDR3 |
Display Parameters
| Color | 16.7M(16777216)colors |
| Panel Type | IPS |
| Viewing Angle | 85/85/85/85 (L/R/U/D) |
| Active Area (A.A.) | 162.0mm(W)*121.5mm(H) |
| Resolution | 1024*768 |
| Backlight | LED |
| Brightness | 250nit |
Voltage & Current
| Power Voltage | 6~36V |
| Operation Current | VCC = +12V, Backlight on (340 mA) |
| VCC = +12V, Backlight off (140 mA) | |
| Recommended power supply: 12V 1A DC | |
Reliability Test
| Working Temperature | -20~70℃, 60%RH at 12V voltage |
| Storage Temperature | -30~80℃ |
| Working Humidity | 10%~90%RH |
| Conformal Coating | Yes |
| ESD | Air discharge±8KV; Contact discharge±6KV |
| EFT | Group pulse interference ±2KV |

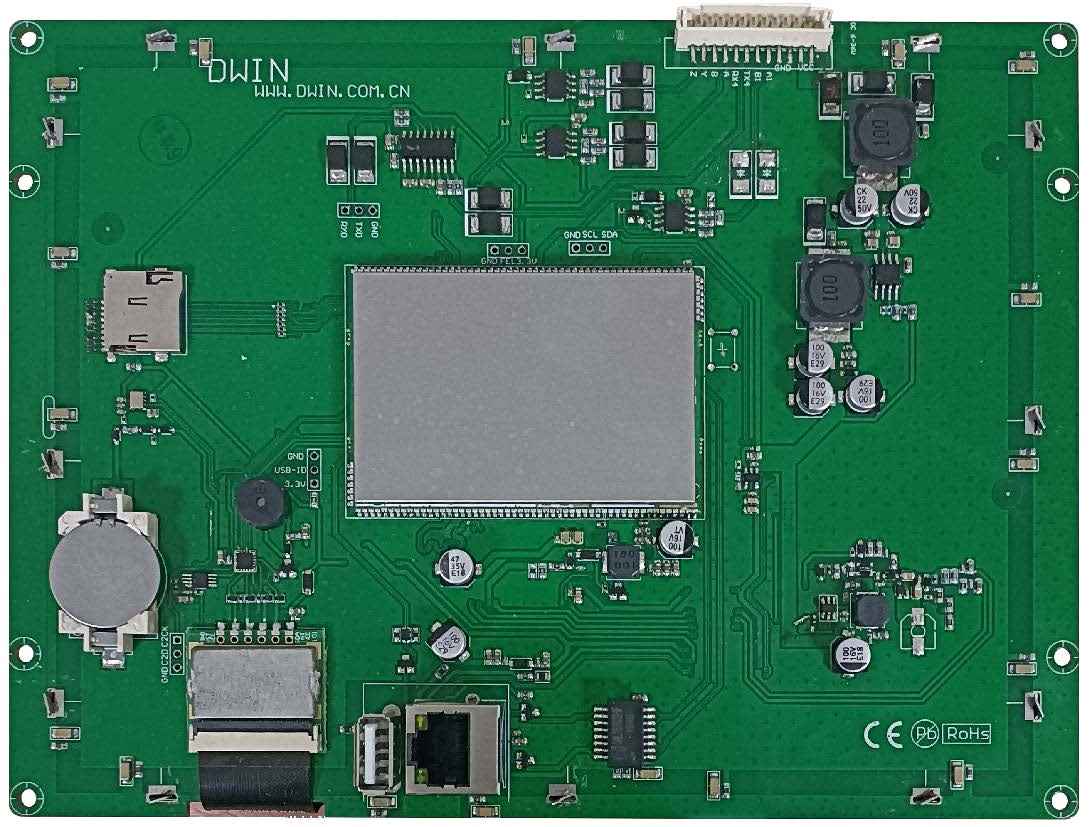

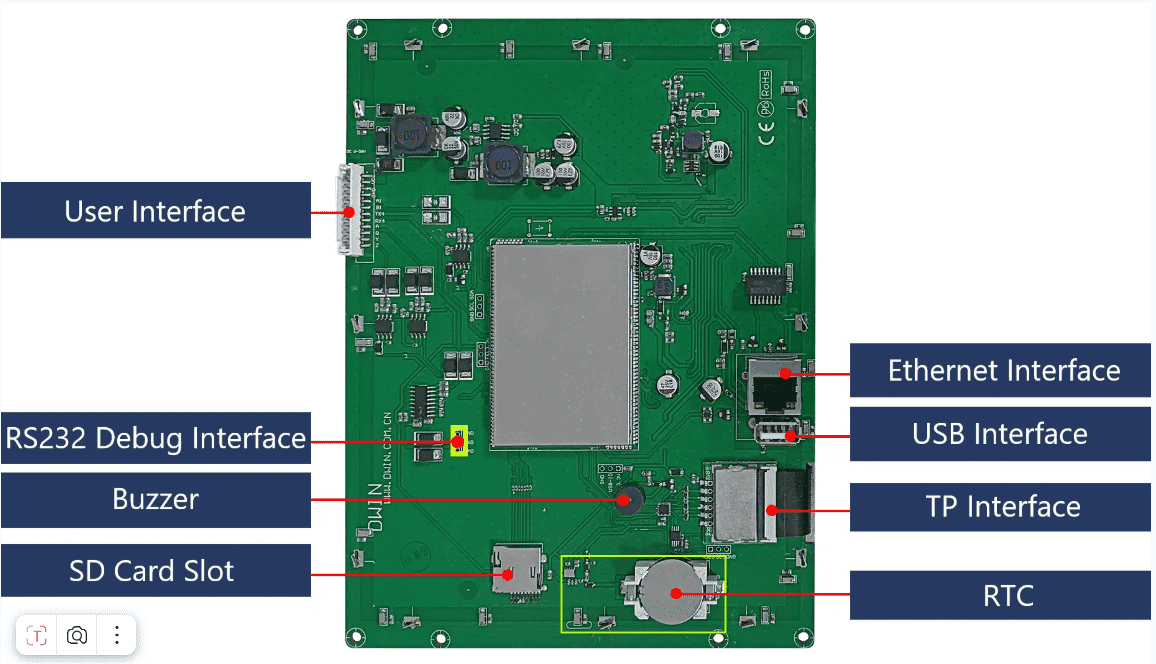

Peripheral Interface
| COM | UART2 |
| UART3 | |
| UART4 | |
| USB | HOST*1 |
| SD card | Drawer type card slot(Max 64G) |
| LAN | 10/100Mbps |
| RTC | Button cell for power supply, Accuracy: ±20ppm @25℃ |
| Buzzer | 3V passive buzzer |
Interface Parameters
| Baud Rate | 3150~3225600bps, typical value: 115200bps |
|
Output Voltage (TXD) |
Output 1; Type: -5~-3 V |
| Output 0; Type: 3~5 V | |
|
Input Voltage (RXD) |
Input 1; Type: -15~-5V |
| Input 0; Type: 5~15 V | |
| Interface | RS232*1; RS485*1; RS422*1 |
| Socket | 12Pin_2.0mm Socket |
Application
>
- Степень применения [Основные параметры]
- Индустриальный класс
- Диагональ [Дисплей]
- 8.0"
- 3D-данные [3D-данные]
- 39790
- Разрешение [Дисплей]
- 1024×768
- Срок жизни [Дисплей]
- ≥ 30 000ч
- Яркость [Дисплей]
- 250 nit
- Размеры (ШxВxГ), мм [Размеры]
- 199.4*148.8*27.7
- Вес нетто [Размеры]
- 440
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85/85/85/85 (L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 162.0*121.5
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 90%
- Напряжение питания, В [Напряжение и ток]
- 6...36В тип. 12V
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- VCC = +12V, Backlight on (340 mA) VCC = +12V, Backlight off (140 mA)
- Рабочая температура [Рабочая среда]
- -20~70℃, 60%RH at 12V voltage
- Температура хранения [Рабочая среда]
- -30~80℃
- Рабочая влажность [Рабочая среда]
- 10%~90%RH
- Пользовательский интерфейс [Интерфейс]
- UART2, UART3, UART4
- RAM Memory [Память]
- 1 Gbytes DDR3
- Flash [Память]
- 8 Гбайт EMMC
- Зуммер [Интерфейс]
- Пассивный зуммер 3V. Мощность: <1 Вт
- SD card slot [Интерфейс]
- Drawer type card slot(Max 64G)
- USB [Интерфейс]
- да
- WLAN [Интерфейс]
- 10/100Mbps
- RTC (Super-capacitor) [Интерфейс]
- Кнопочная ячейка для питания. Точность: ±20 ppm при 25℃
- Разъем [Интерфейс]
- 12Pin_2.0mm Socket
- CPU [Основные параметры управления]
- Четырехъядерный процессор ARM CortexTM-A7
- ESD test [Рабочая среда]
- Air discharge±8KV; Contact discharge±6KV
- EFT test [Рабочая среда]
- Group pulse interference ±2KV
- Datasheet [Datasheet]
- Загрузить
- Версия Datasheet [Datasheet]
- 2022-12-07
- Гарантия
- 1 год
- Страна бренда
- Китай
