DMT10600T070_39W DWIN 7" Linux IPS ЖК-дисплей 1024*600 CTP/RTP в корпусе промышленного класса

( 0 отзывов)

Артикул:

8 759.27 ₽

Тип Touch-панели [Сенсорные параметры]

Яркость [Дисплей]

200 nit
250 nit
-

шт

Задать вопрос

Узнать о снижении цены В план покупок

DMT10600T070_38W DWIN 7" Linux IPS ЖК-дисплей 1024*600 с сенсорной панелью CTP/RTP в корпусе промышленного класса.

Промышленный интеллектуальный дисплейный терминал Linux на базе T113, работающий под управлением операционной системы Linux5.4.
7.0-дюймовый, разрешение 1024*600 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора, емкостный.
Сенсорное управление с оболочкой.
Используйте программное обеспечение для настройки DWIN HMI для вторичной разработки.
Интегрированная связь с ПЛК, сигнализация, управление выборкой, формулами и другими базами данных, настройка интерфейса, макрокоманды и другие функции.
Совместимость с подключением сетевого кабеля к ПК для загрузки проекта обновления.
Доступны порты RS232, RS485, CAN и Ethernet для подключения и взаимодействия с внешними устройствами.

Описание Характеристики Отзывы Склады

DWIN 7" Linux IPS ЖК-дисплей 1024*600 CTP/RTP промышленного класса с CAN-интерфейсом
DMT10600T070_39W

Master Control Parameters

Motherboard Level	Industrial
CPU	Allwinner A40i (T113)
Quad-core	Dual-core ARM CortexTM-A7 Processor
OS	Linux4.5
FLASH	8Gbytes EMMC
RAM	1Gbytes DDR3

Display Parameters

Color	16.7M (16777216) colors
Panel Type	IPS
Viewing Angle	85/85/85/85 (L/R/U/D)
Active Area (A.A.)	154.20mm(W)×85.88mm(H)
View Area (V.A.)	155.0mm(W)×87.5mm(H)
Resolution	1024x600
Backlight	LED
Brightness	250nit

Voltage & current

Power Voltage	9~24V
Operation Current	VCC = +12V, Backlight on (270 mA)
Operation Current	VCC = +12V, Backlight off (120 mA)
Recommended power supply	12V 1A DC

Reliability test

Working Temperature	-20~70℃, 60%RH at 12V voltage
Storage Temperature	-30~80℃
Working Humidity	10%~90%RH
Conformal Coating	Yes
ESD	Air discharge±8KV
EFT	Group pulse interference ±2KV

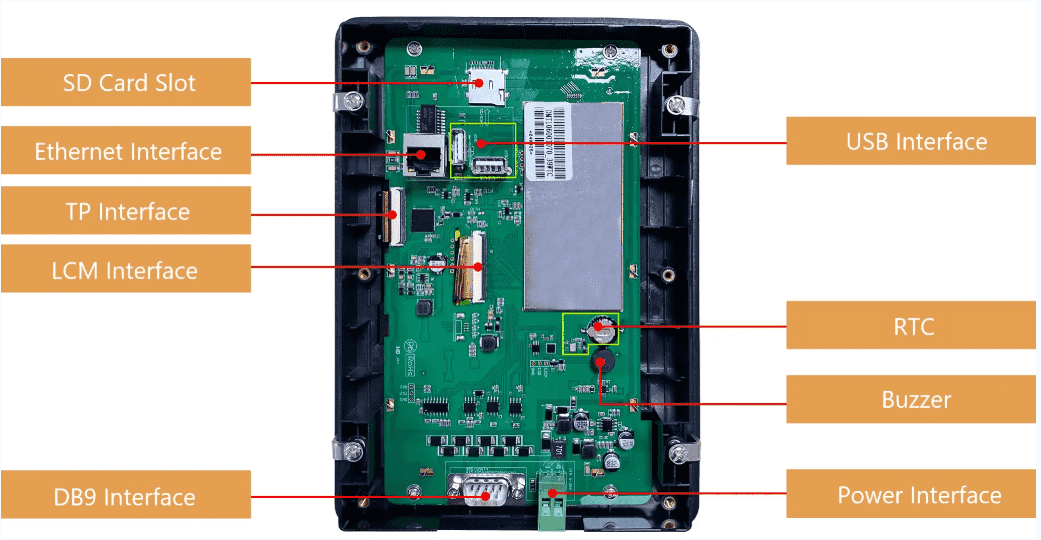

Peripherna Interface

Interface	1-way RS232, UART5
Interface	1-way RS485, UART4, 2-way CAN Interface (Located within the DB9 interface)
USB interface	HOST*2
SD card	Drawer type card slot（Max 64G）
WLAN	10/100Mbps
RTC	Button cell for power supply, Accuracy: ±20ppm @25℃
Buzzer	3V passive buzzer

Peripherna Interface

COM	UART5
COM	UART4, CAN
USB Interface	HOST*2
SD Card	Drawer type card slot(Max 64G)
LAN	10/100Mbps
RTC	Super-capacitor RTC, Accuracy: ±20ppm @25℃
Buzzer	3V passive buzzer

Interface Parameters

Baud Rate	3150~3225600, typical value: 115200bps
Output Voltage (TXD)	Output 1; Type: -5 V
Output Voltage (TXD)	Output 0; Type: 5 V
Input Voltage (RXD)	Input 1; Type: -5 V
Input Voltage (RXD)	Input 0; Type: 5 V
Interface	RS2321, RS4851, CAN
Socket	2Pin-5.08mm socket, DB9 interface

Application

Рекомендуемые конечные области применения ЖКК-дисплеев DWIN Emmbedded System HMI LCD: Ящики для хранения посылок / Коммерческая реклама / Оборудование с ЧПУ / Медицинское оборудованиеи т. д.

Степень применения [Основные параметры]: Индустриальный класс
Диагональ [Дисплей]: 7.0"
Разрешение [Дисплей]: 1024×600
Срок жизни [Дисплей]: ≥ 30 000ч
Защитное покрытие [Основные параметры]: Есть
Размеры (ШxВxГ), мм [Размеры]: 210.0*150.0*26.9
Вес нетто [Размеры]: 560
Цветность [Дисплей]: 16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]: IPS, TFT LCD
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° [Дисплей]: Есть
Область отображения (Active Area, A.A.) [Дисплей]: 154.20*85.88
Область просмотра (View Area, V.A.) [Дисплей]: 155.0×87.5
Подсветка [Дисплей]: LED
Напряжение питания, В [Напряжение и ток]: 8...23В тип. 12V
Напряжение питания, тип. [Напряжение и ток]: 12V
Рабочий ток [Напряжение и ток]: VCC = +12V, 100% brightness - 270 mA. VCC = +12V, Backlight off - 120 mA
Рабочая температура [Рабочая среда]: -20~70℃, 60%RH at 12V voltage
Температура хранения [Рабочая среда]: -30~80℃
Рабочая влажность [Рабочая среда]: 10%~90%RH
Скорость передачи данных [Интерфейс]: 3150~3225600, тип 115200 bps
Выходное напряжение [Интерфейс]: Output 1: Type: -5V. Output 0: Type: 5V
Входное напряжение (RXD) [Интерфейс]: Input 1: Type: -5V. Input 0: Type: 5V
Входной интерфейс [Интерфейс]: RS232*2, RS485*1, CAN 2-way
RAM Memory [Память]: 128 MBytes DDR3
Flash память [Память]: 8Gbytes EMMC5.0
Зуммер [Интерфейс]: Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]: Drawer type card slot(Max 64G)
USB [Интерфейс]: ХОСТ*2
WLAN [Интерфейс]: 10/100 Мбит/с
RTC (Super-capacitor) [Интерфейс]: Super-capacitor RTC. Accuracy: ±20ppm @25℃
Разъем [Интерфейс]: 2Pin-5.08mm socket, DB9 interface
В наличии: Да
CPU [Основные параметры управления]: Allwinner A40i
OS [Основные параметры управления]: Linux 5.4
ESD test [Рабочая среда]: Air discharge ±8KV
EFT test [Рабочая среда]: Group pulse interference ±2KV
Версия Datasheet [Datasheet]: 2024-04-15
Гарантия: 1 год
Страна бренда: Китай
