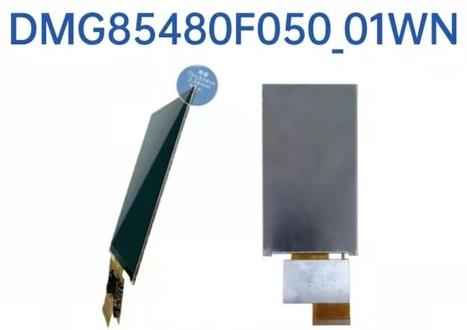

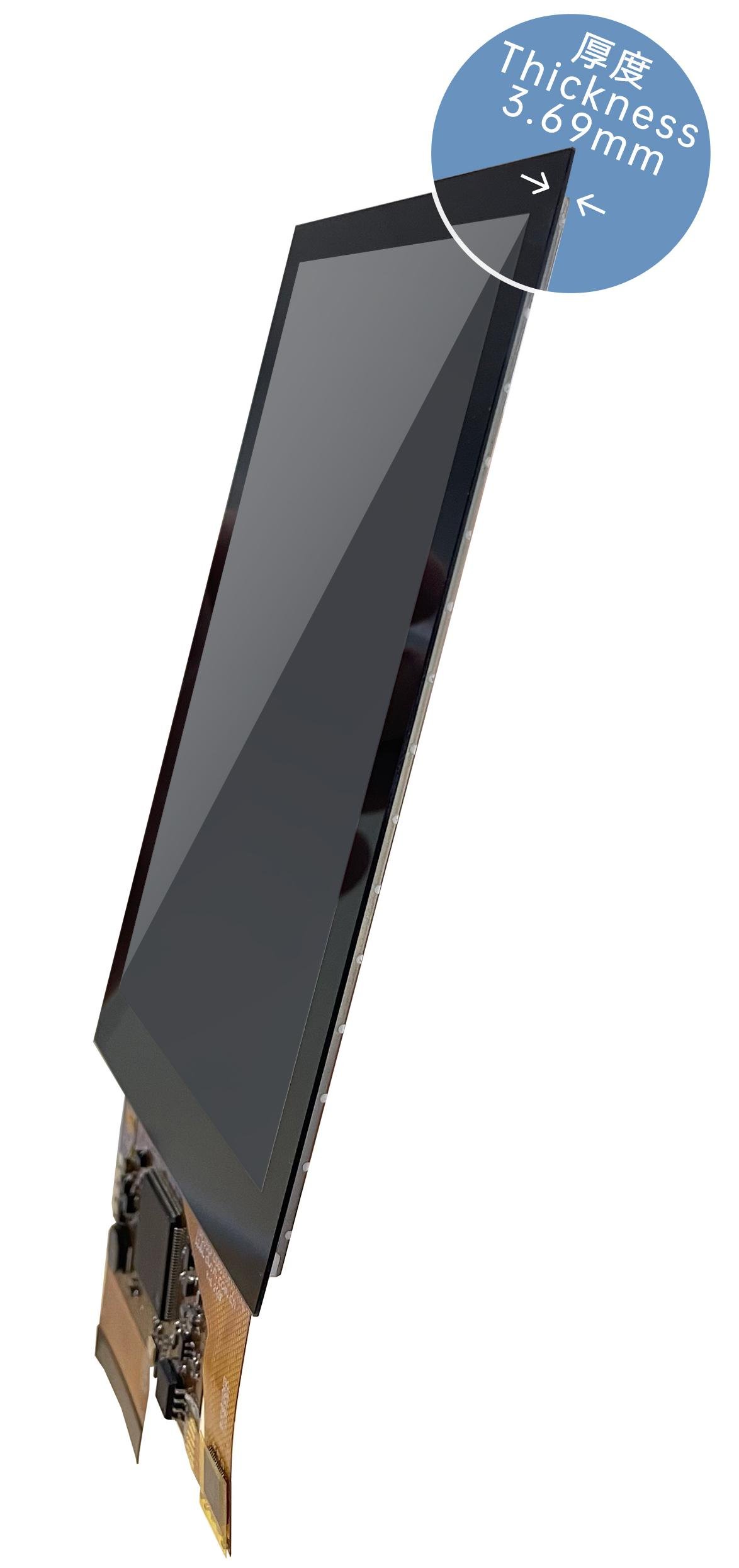

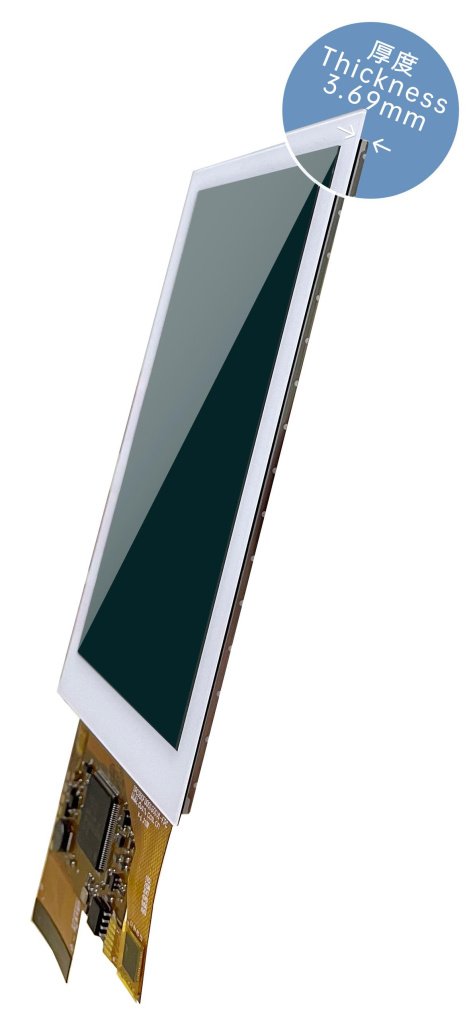

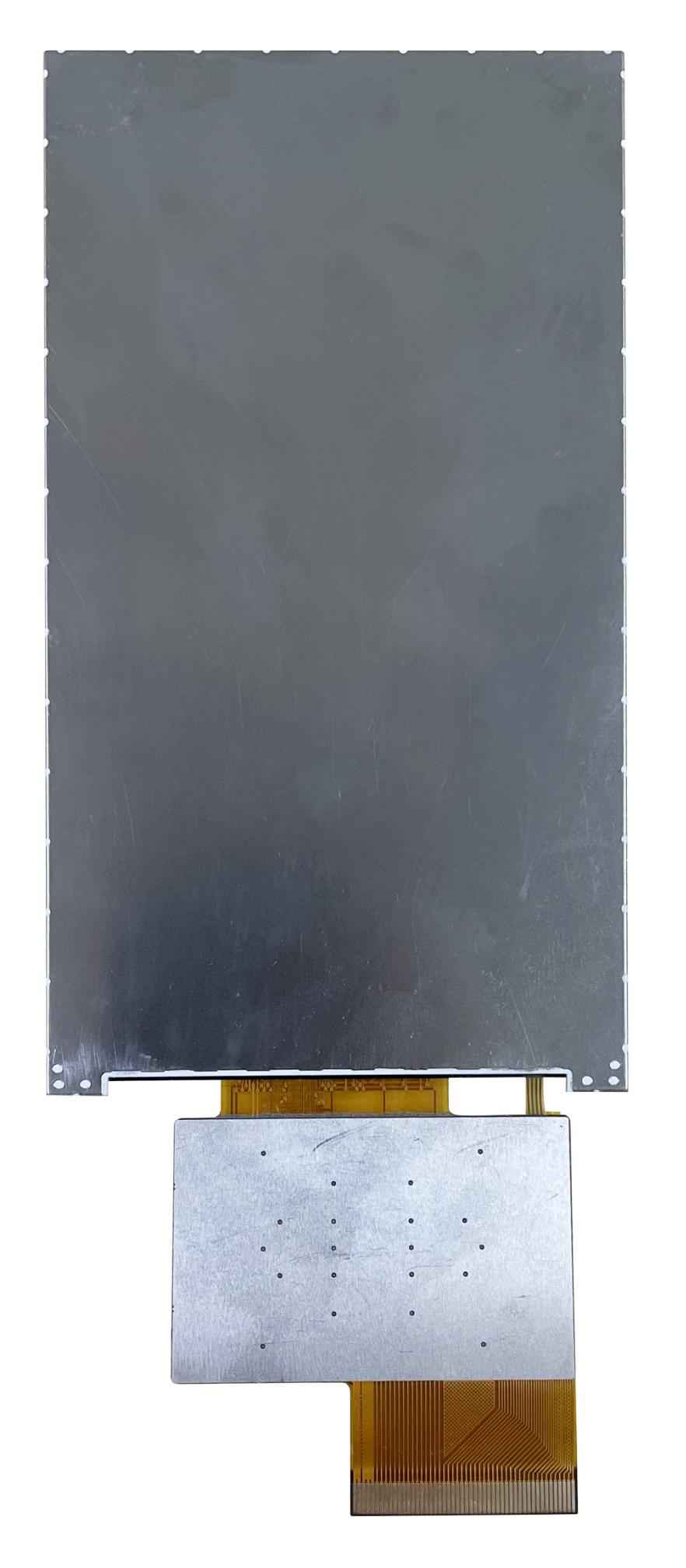

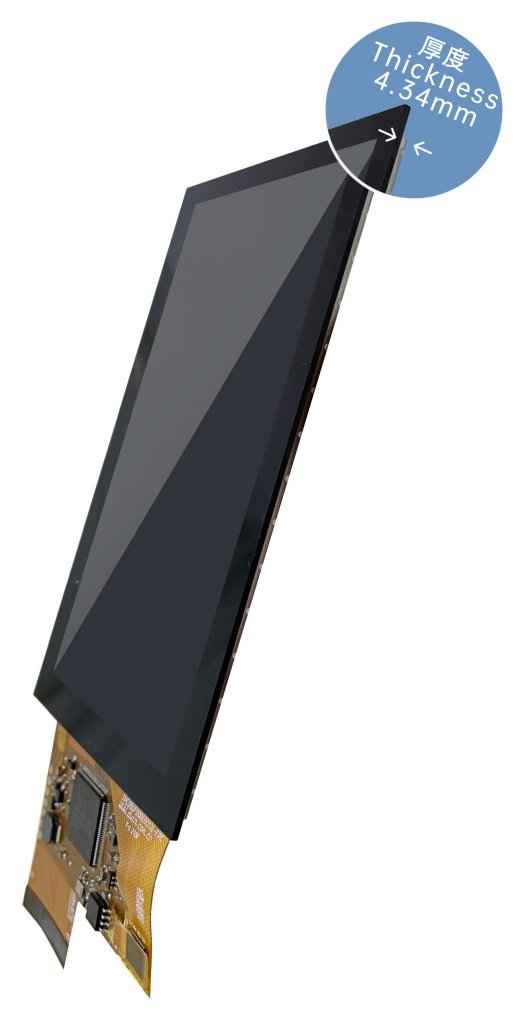

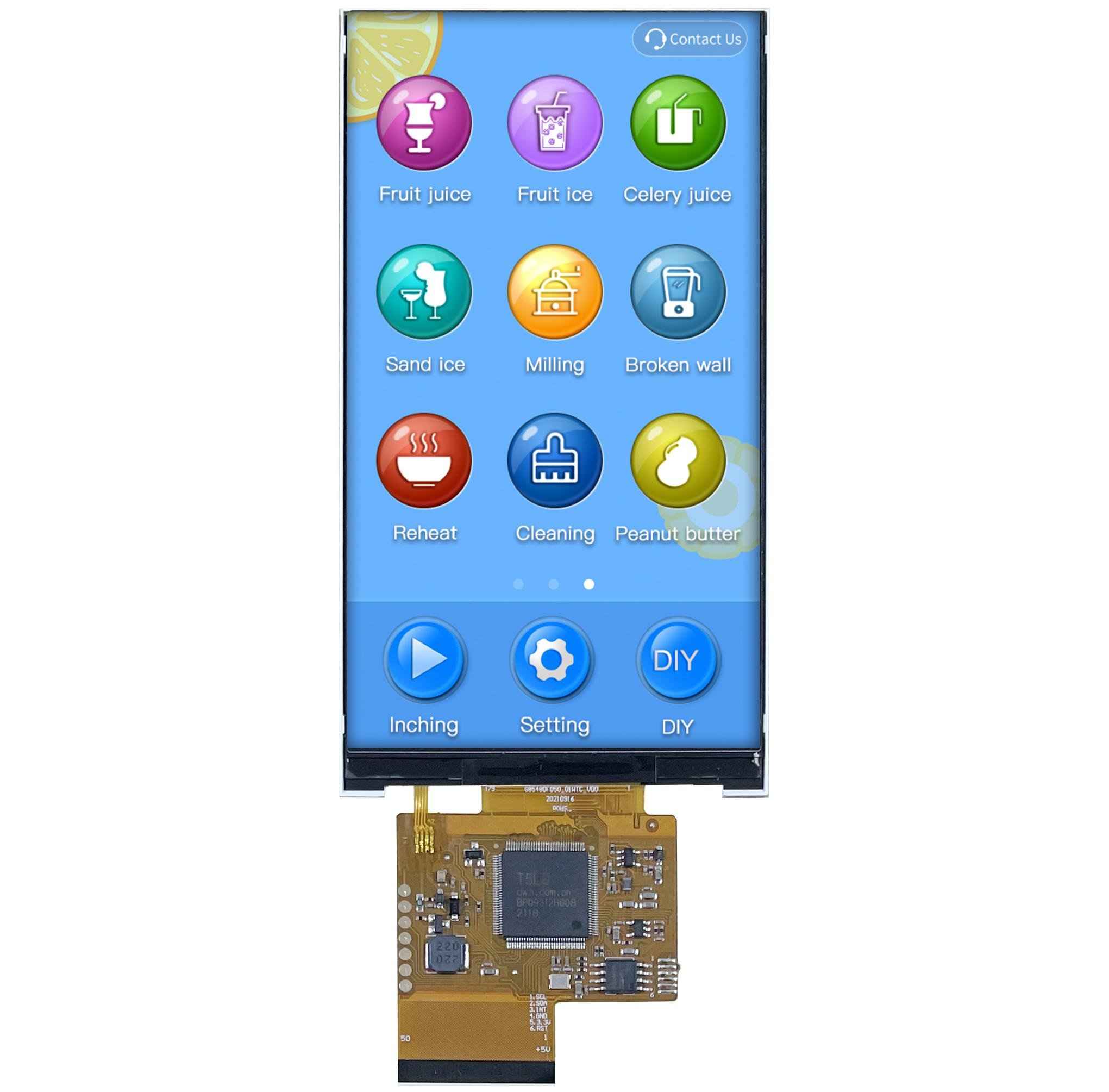

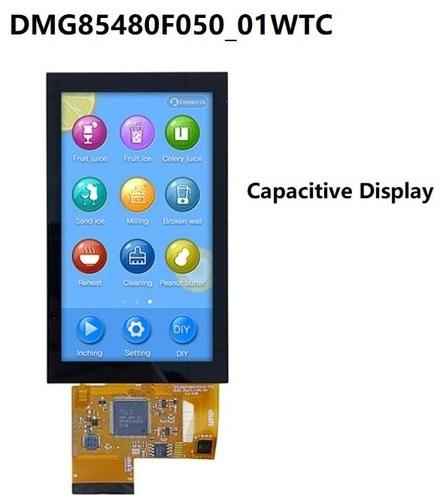

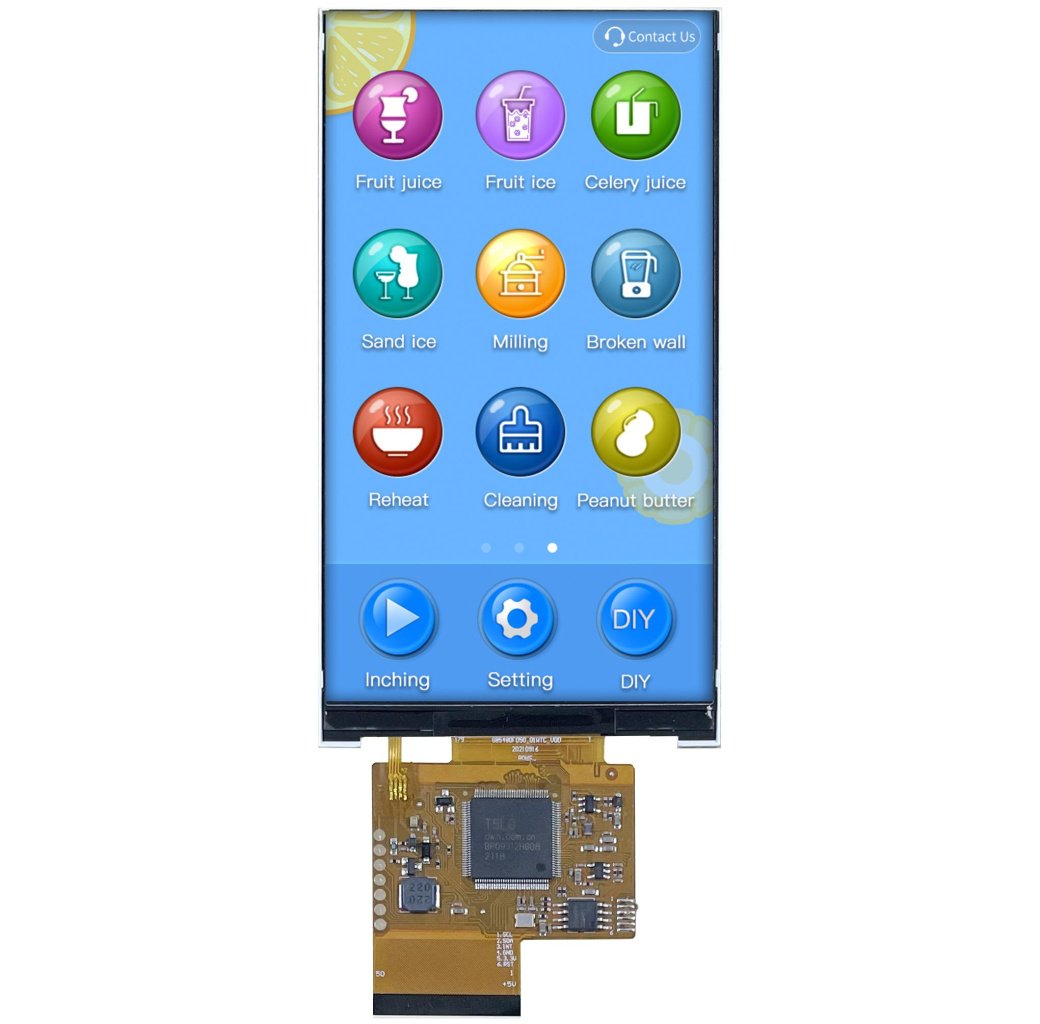

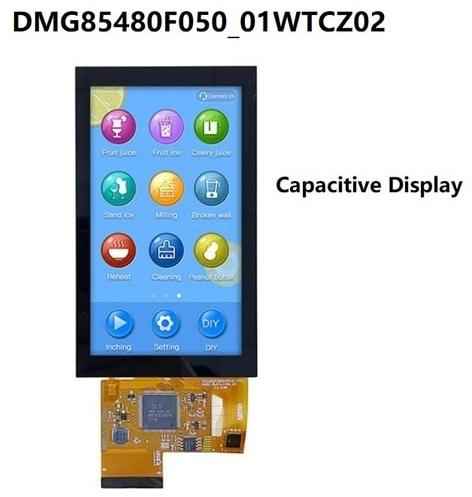

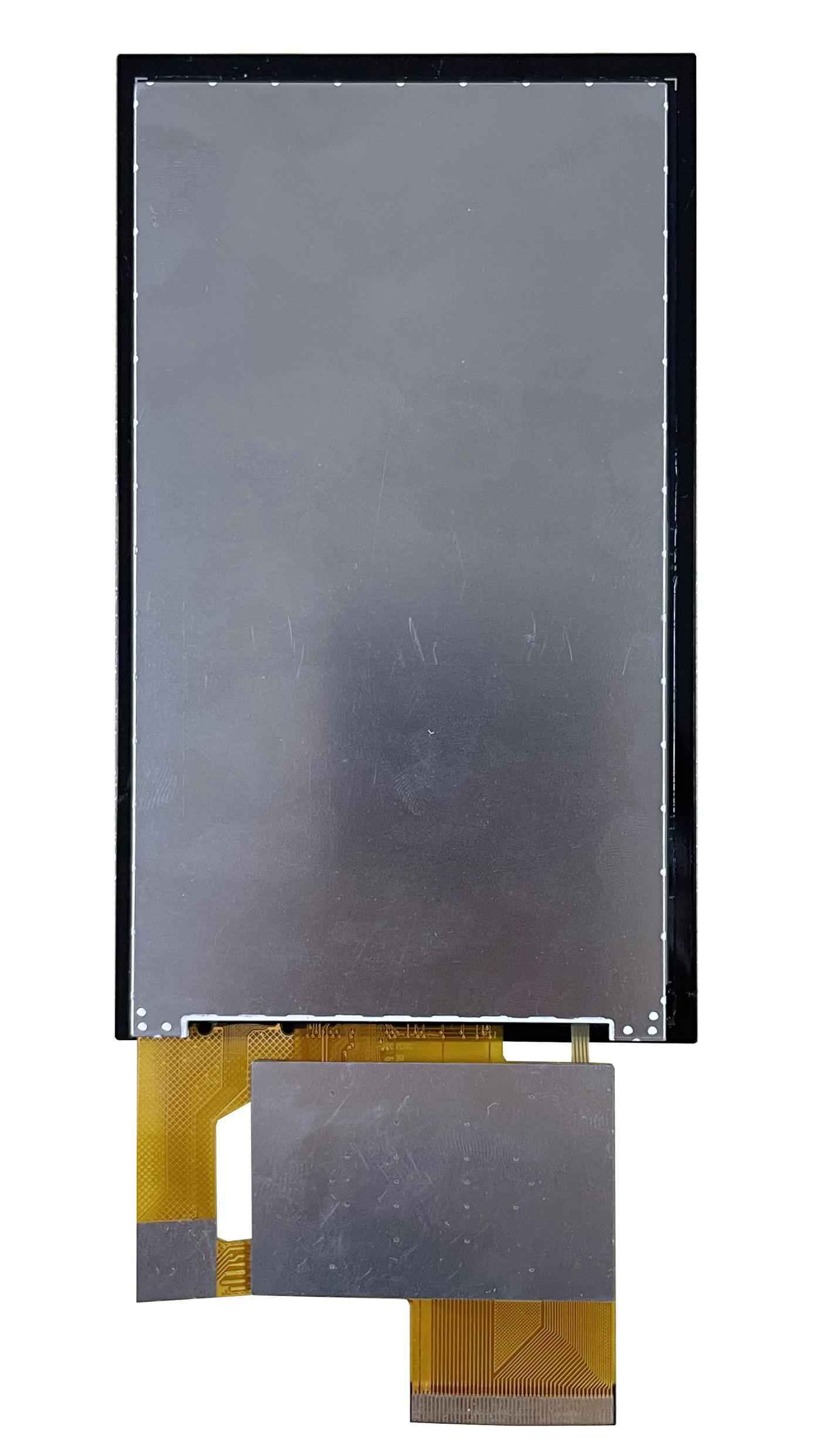

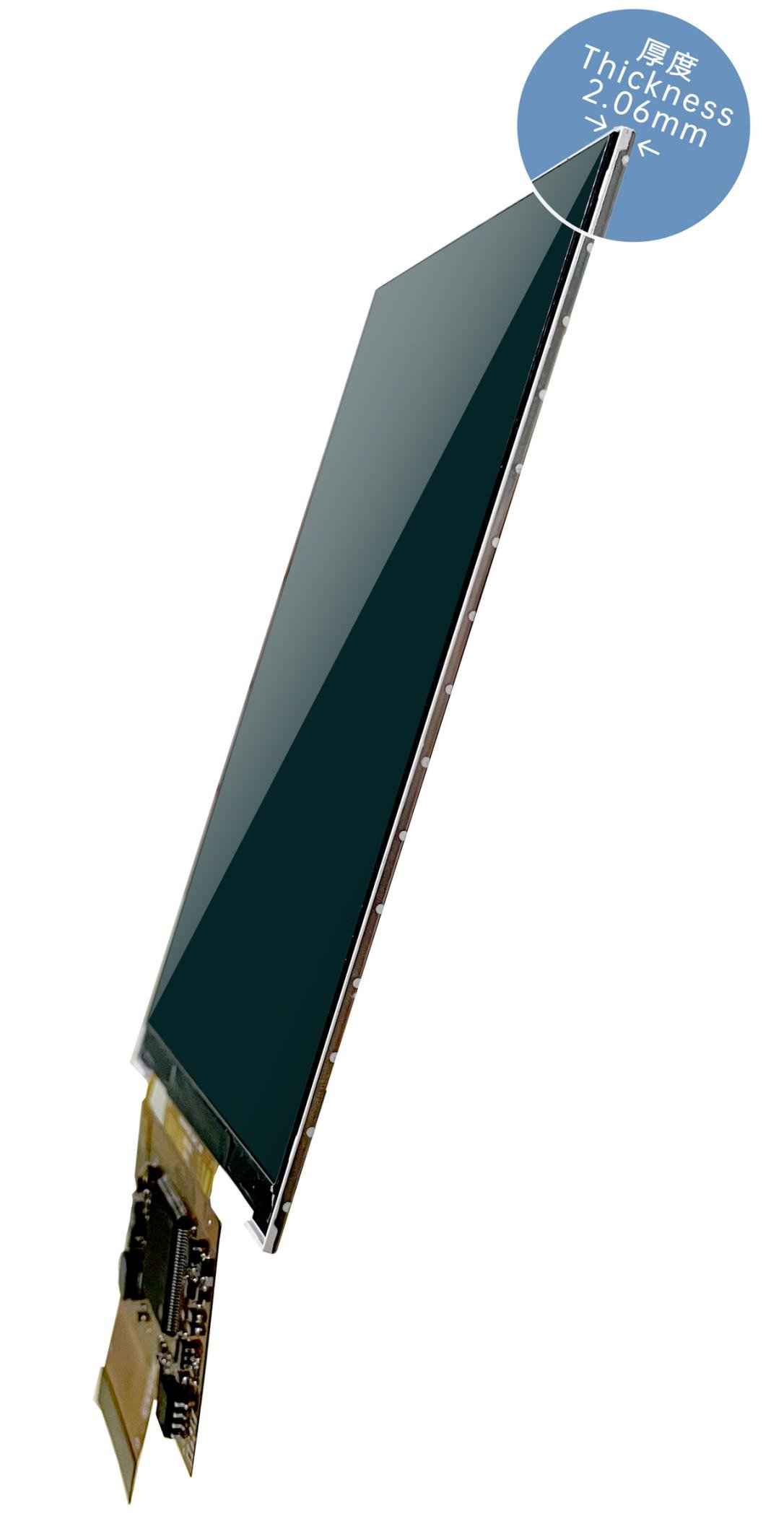

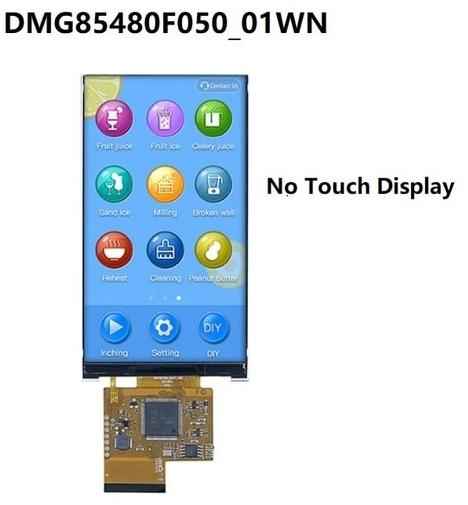

DMG85480F050_01W DWIN T5L0 COF UART HMI 5" ультратонкий IPS ЖК-дисплей
DMG85480F050_01W DWIN T5L0 COF UART HMI 5" ультратонкий IPS ЖК-дисплей
DMG85480F050_01W DWIN T5L0 COF UART HMI 5" ультратонкий IPS ЖК-дисплей
DMG85480F050_01W DWIN T5L0 COF UART HMI 5" ультратонкий IPS ЖК-дисплей
DMG85480F050_01W DWIN T5L0 COF UART HMI 5" ультратонкий IPS ЖК-дисплей
DMG85480F050_01W DWIN T5L0 COF UART HMI 5" ультратонкий IPS ЖК-дисплей
DMG85480F050_01W DWIN T5L0 COF UART HMI 5" ультратонкий IPS ЖК-дисплей
DMG85480F050_01W DWIN T5L0 COF UART HMI 5" ультратонкий IPS ЖК-дисплей
DMG85480F050_01W DWIN T5L0 COF UART HMI 5" ультратонкий IPS ЖК-дисплей
DMG85480F050_01W DWIN T5L0 COF UART HMI 5" ультратонкий IPS ЖК-дисплей
( 0 отзывов)
Артикул:
2 650.51 ₽

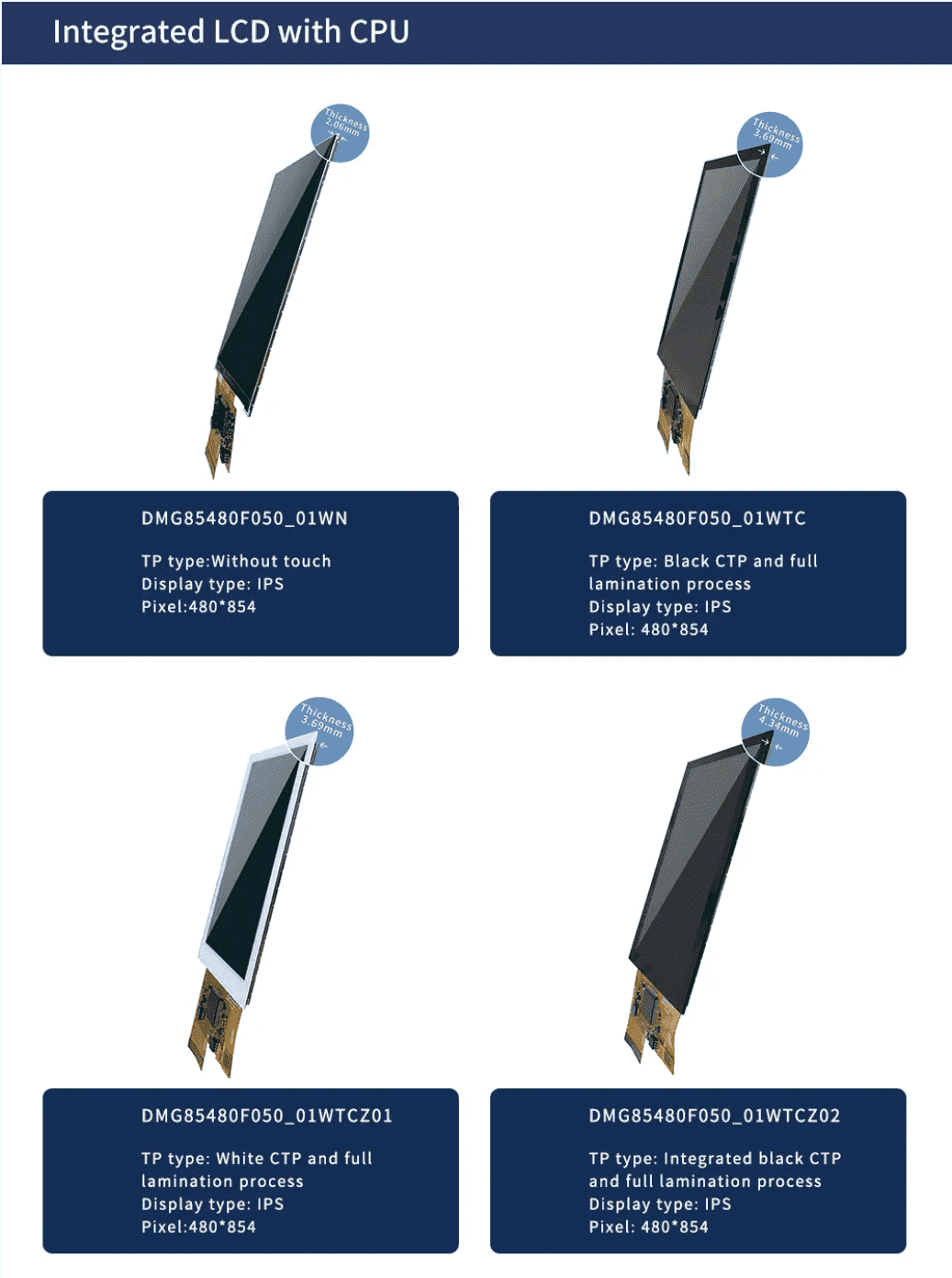

Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WTCZ01
  • WTCZ02
  • WN
  • -
Яркость [Дисплей]
  • 80 nit
  • 350 nit
  • 400 nit
  • -
шт
Задать вопрос
Узнать о снижении цены В план покупок

DMG85480F050_01W

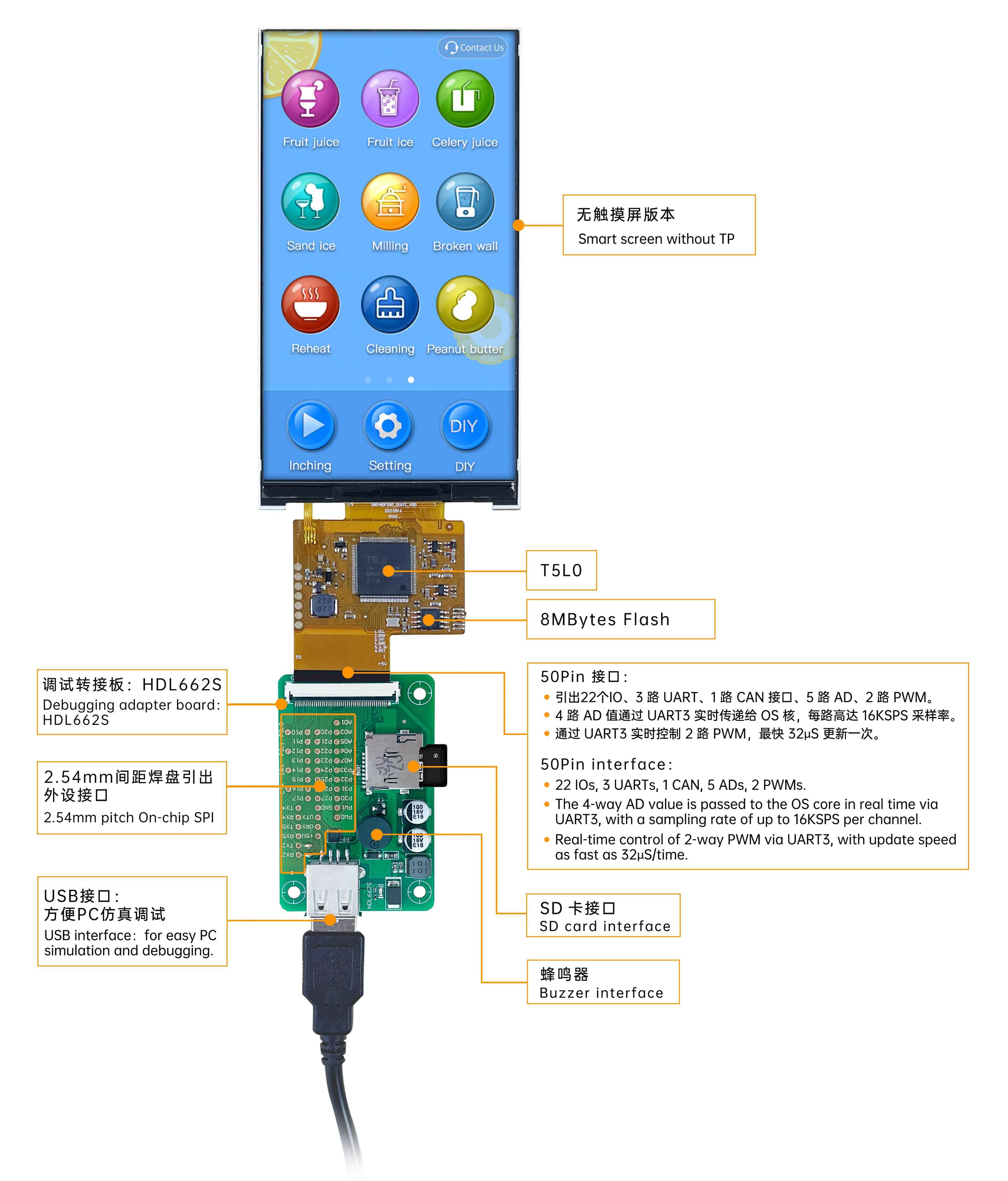

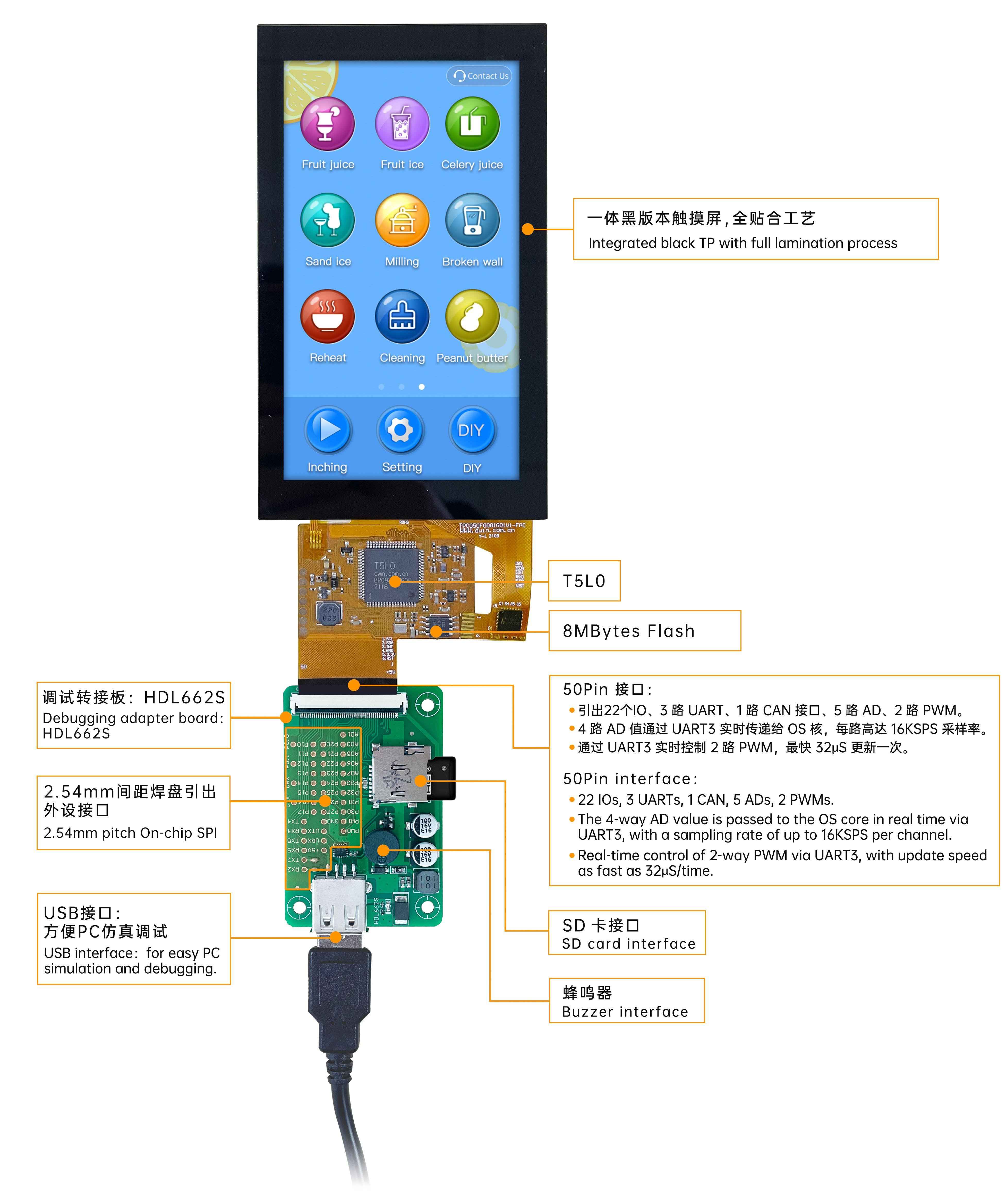

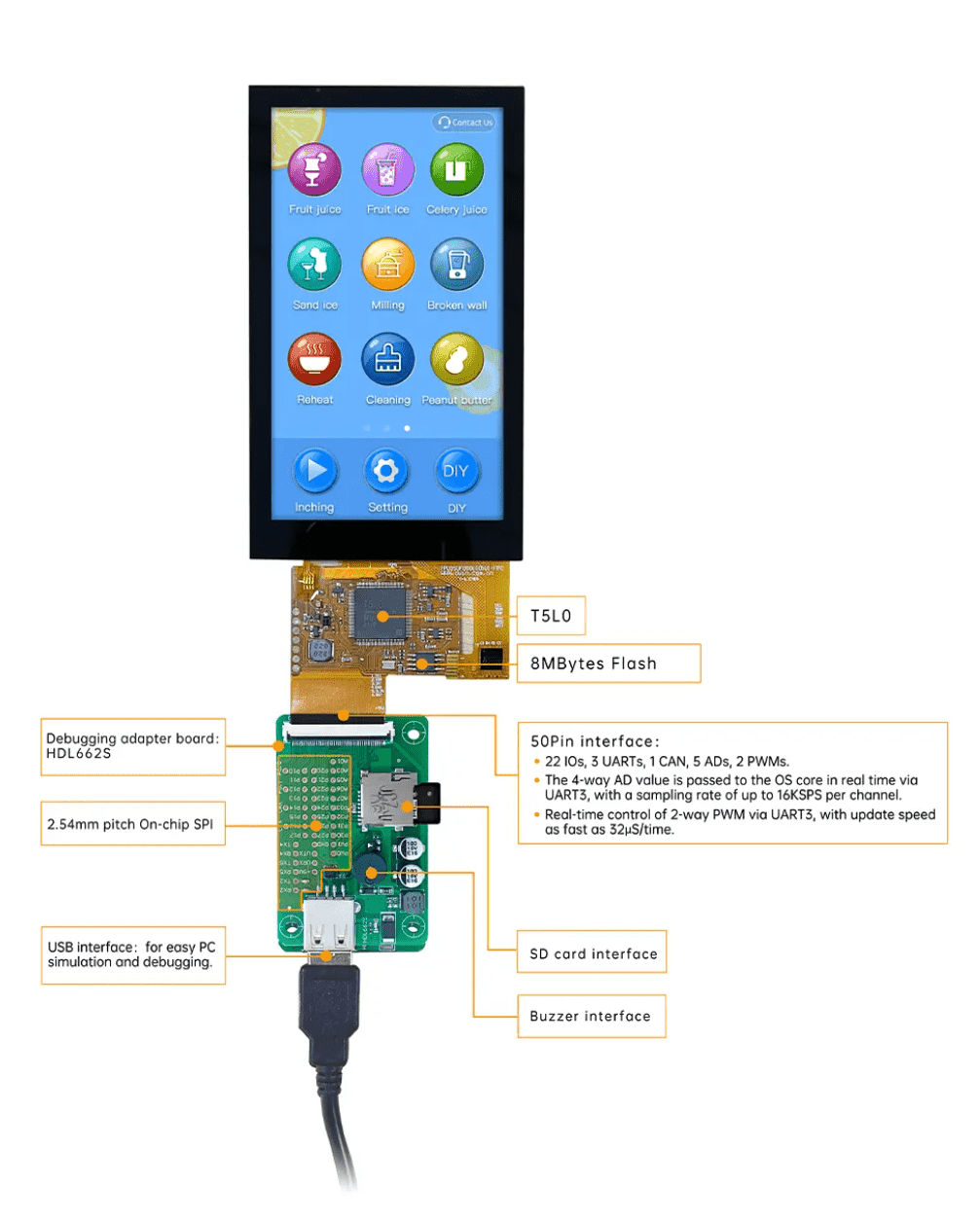

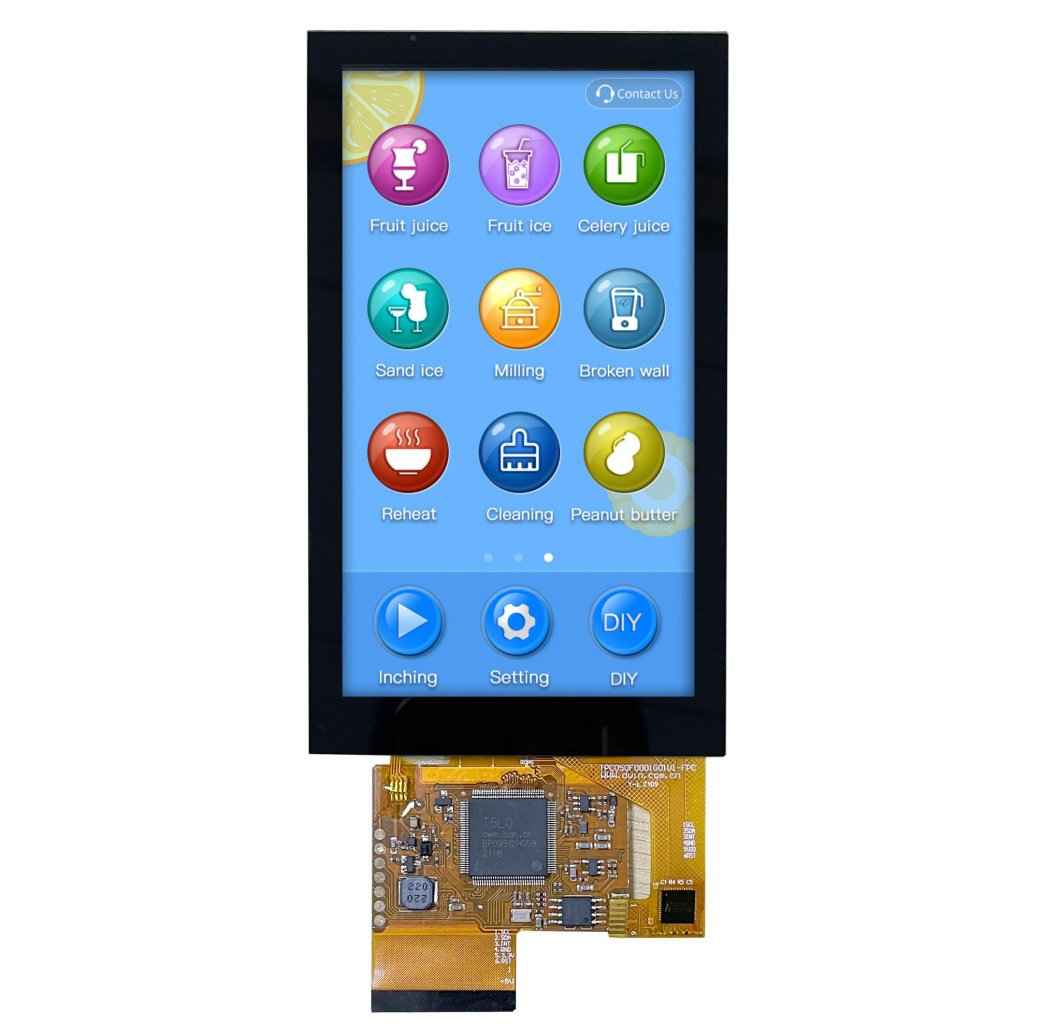

ASIC T5L0 IPS-TFT-LCD 5 дюймов, разрешение 480*854 пикселей, 262К цветов, широкий угол обзора. Процесс ламинирования рамок LCD и TP с высокой надежностью конструкции. Дополнительный внешний вид TP в черном, белом и интегрированном черном цветах. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II

Применяется для потребительских приложений с простыми функциями, мягкой рабочей средой и достаточно большим потреблением.


DWIN T5L0 COF UART HMI 5" IPS-TFT ультратонкий ЖК-дисплей
DMG85480F050_01W

ASIC T5L0 IPS-TFT-LCD 5 дюймов, разрешение 480*854 пикселей, 262К цветов, широкий угол обзора. Процесс ламинирования рамок LCD и TP с высокой надежностью конструкции. Дополнительный внешний вид TP в черном, белом и интегрированном черном цветах. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II




External Interface

Таблица контактов внешнего интерфейса
Pin Определение I/O Функциональное описание
1 5V I Источник питания, DC3.6-5.5V
2 5V I
3 GND GND GND
4 GND GND
5 GND GND
6 AD7 I 5 входных АЦП. 12-битное разрешение при питании 3,3 В. Входное напряжение 0-3,3 В. За исключением AD6, остальные данные отправляются в ядро ​​ОС через UART3 в режиме реального времени с частотой дискретизации 16 кГц. AD1 и AD5 можно использовать параллельно, а AD3 и AD7 можно использовать параллельно, что соответствует двум дискретизациям AD 32 кГц. AD1, AD3, AD5, AD7 могут использоваться параллельно, что соответствует частоте дискретизации AD 64 кГц; данные суммируются 1024 раза, а затем делятся на 64, чтобы получить 16-битное значение AD с частотой 64 Гц с помощью передискретизации.
7 AD6 I
8 AD5 I
9 AD3 I
10 AD2 I
11 3.3 O Выход 3.3 В, максимальная нагрузка 150 мА.
12 SPK O Внешний МОП-транзистор для управления зуммером или динамиком. Внешний резистор 10K должен быть притянут к земле, чтобы обеспечить низкий уровень включения питания.
13 SD_CD I/O Интерфейс SD/SDHC. SD_CK подключает конденсатор емкостью 22 пФ к GND рядом с интерфейсом SD-карты.
14 SD_CK O
15 SD_D3 I/O
16 SD_D2 I/O
17 SD_D1 I/O
18 SD_D0 I/O
19 PWM0 O 2 16-битный ШИМ-выход. Внешний резистор 10K должен быть притянут к земле, чтобы обеспечить низкий уровень включения питания. Ядром ОС можно управлять в режиме реального времени через UART3.
20 PWM1 O
21 P3.3 I/O При использовании RX8130 или SD2058 I2C RTC для подключения к обоим IO, SCL следует подключить к P3.2, а SDA подключить к P3.3 параллельно с подтягиванием резистора 10K до 3,3 В.
22 P3.2 I/O
23 P3.1/EX1 I/O Он может одновременно использоваться как вход внешнего прерывания 1 и поддерживает режимы прерывания как по низкому уровню напряжения, так и по заднему фронту.
24 P3.0/EX0 I/O Он может одновременно использоваться как вход внешнего прерывания 0 и поддерживает режимы прерывания как по низкому уровню напряжения, так и по заднему фронту.
25 P2.7 I/O IO interface
26 P2.6 I/O IO interface
27 P2.5 I/O IO interface
28 P2.4 I/O IO interface
29 P2.3 I/O IO interface
30 P2.2 I/O IO interface
31 P2.1 I/O IO interface
32 P2.0 I/O IO interface
33 P1.7 I/O IO interface
34 P1.6 I/O IO interface
35 P1.5 I/O IO interface
36 P1.4 I/O IO interface
37 P1.3 I/O IO interface
38 P1.2 I/O IO interface
39 P1.1 I/O IO interface
40 P1.0 I/O IO interface
41 UART4_TXD O UART4
42 UART4_RXD I
43 UART5_TXD O UART5
44 UART5_RXD I
45 P0.0 I/O IO interface
46 P0.1 I/O IO interface
47 CAN_TX O CAN interface
48 CAN_RX I
49 UART2_TXD O UART2 (UART0 serial port of OS core)
50 UART2_RXD I
<

Application

Продукт легкий и тонкий, обладает высокой степенью интеграции и может использоваться в портативных терминалах, настольных терминалах (таких как POS машины) и терминалах записи информации (таких как перфокарты) без пользовательского микроконтроллера для большинства приложений. Продукт легкий и тонкий, обладает высокой степенью интеграции и может использоваться в портативных терминалах, настольных терминалах (таких как POS машины) и терминалах записи информации (таких как перфокарты) без пользовательского микроконтроллера для большинства приложений


Степень применения [Основные параметры]
Ультратонкая COF-структура
Диагональ [Дисплей]
5.0"
3D-данные [3D-данные]
5442
Разрешение [Дисплей]
480×854
Срок жизни [Дисплей]
≥ 10 000ч
Цветность [Дисплей]
262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Яркость [Дисплей]
_WTC: 350 нит / _WTCZ01: 350 нит / _WTCZ02: 80 нит / _WN: 400 нит
Угол обзора(V.A.) [Дисплей]
Широкий угол обзора, типичное значение 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]
61.632×109.6536
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]

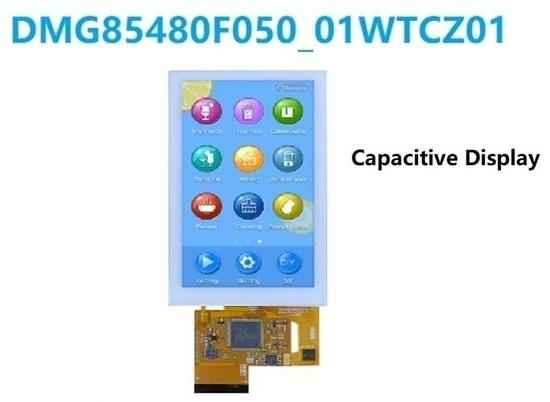

CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]
Структура G+G
Сенсорный режим [Сенсорные параметры]
Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]
6H
Светопропускание [Сенсорные параметры]
Более 90%
Срок жизни LED [Сенсорные параметры]
Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]
4.5~5.5В, тип. 5В
Рабочий ток [Напряжение и ток]
VCC=5В, максимальная подсветка, 300 мА. VCC = 5В, подсветка выключена, 95 мА
Рабочая температура [Рабочая среда]
-10℃~60℃
Температура хранения [Рабочая среда]
-20℃~70℃
Рабочая влажность [Рабочая среда]
10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
Скорость передачи данных [Интерфейс]
3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение [Интерфейс]
Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) [Интерфейс]
Вход 1: Iin = 1 мА, 0~3.3В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс [Интерфейс]
UART2: TTL. UART4: TTL (доступно только после настройки ОС). UART5: TTL (доступно только после настройки ОС)
Пользовательский интерфейс [Интерфейс]
50Pin_0.5mm FPC
Flash память [Память]
8 Мб NOR Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
USB [Интерфейс]
USB-питание
Интерфейс [Интерфейс]
UART2: TTL; UART4: TTL; (Доступно только после настройки ОС) UART5: TTL; (Доступно только после настройки ОС
Формат данных [Интерфейс]
UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Номинальная мощность [Электрические характеристики]
<5W
Видео [Видео]
https://cdn.globalso.com/dwin-global/style/global/video/DMG85480F050_01WTC.mp4
В наличии
Да
ASIC T5L [Информация об ASIC]
T5L0
T5L0 ASIC [Информация об ASIC]
T5L0 ASIC — это маломощная, экономичная, высокоинтегрированная однокристальная двухъядерная ASIC с графическим интерфейсом и приложением, разработанная DWIN Technology для небольших ЖК-дисплеев и серийно выпускаемая в 2020 году.
UI Version [Пользовательский интерфейс и периферия]
TA / DGUSII
ESD test [Рабочая среда]
Contact discharge ±4KV Normal operation. Contact discharge ±4KV Normal operatio
EFT test [Рабочая среда]
Power supply ±1KV; 100KHz Normal operation
Datasheet [Datasheet]
ЗагрузитьЗагрузить
Версия Datasheet [Datasheet]
2021-11-17
Гарантия
1 год
Страна бренда
Китай
