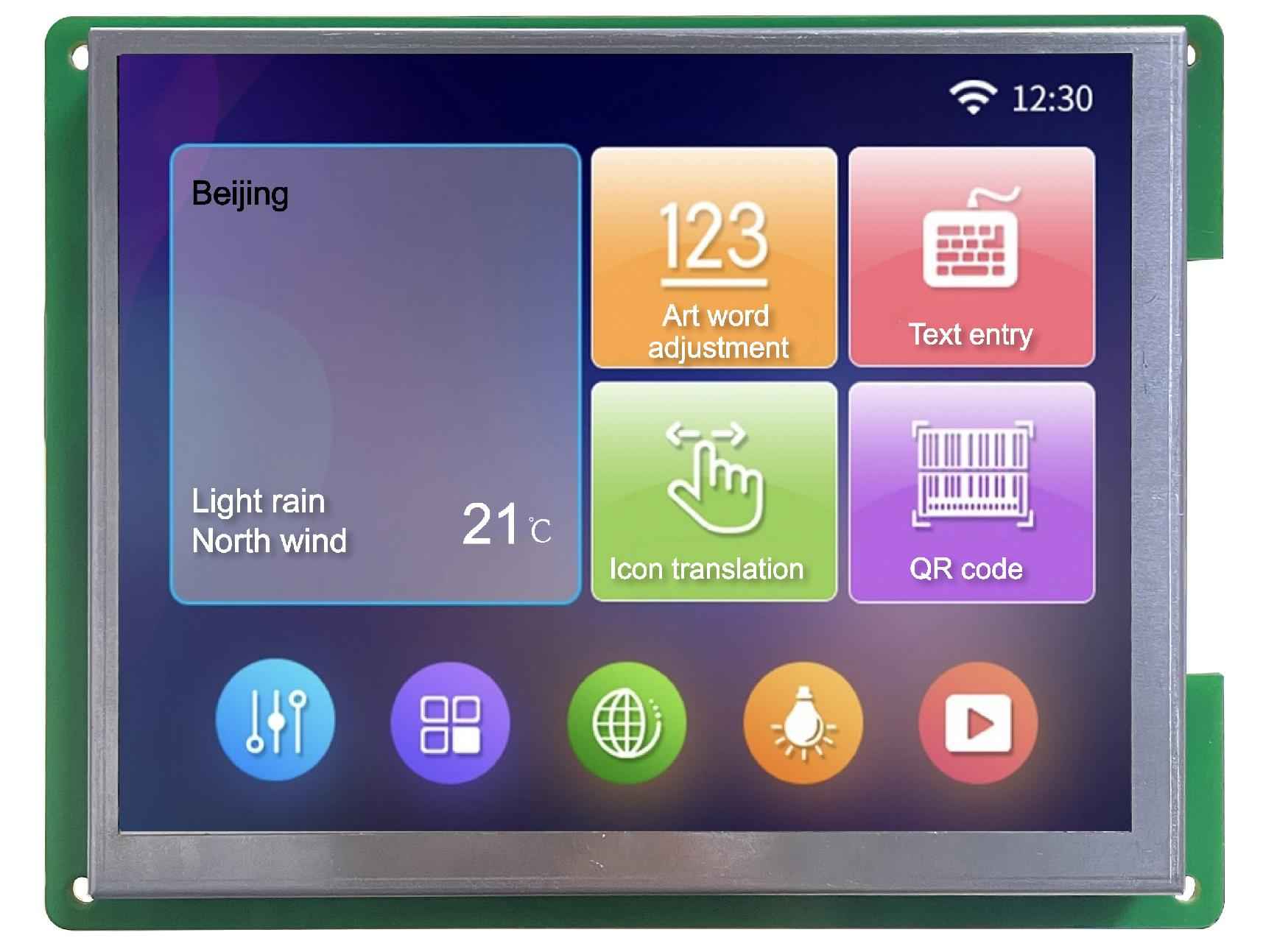

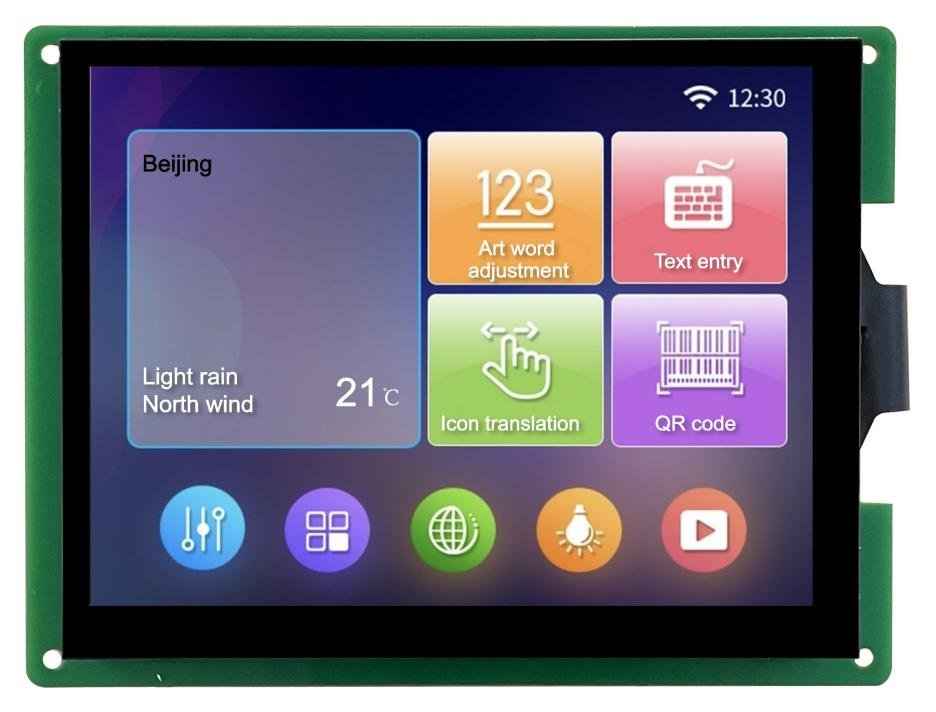

DMG64480K057_03W DWIN T5L0 UART 5.7" IPS ЖК-дисплей медицинского класса
DMG64480K057_03W DWIN T5L0 UART 5.7" IPS ЖК-дисплей медицинского класса фото 2
DMG64480K057_03W DWIN T5L0 UART 5.7" IPS ЖК-дисплей медицинского класса фото 3
DWIN
Отзывов: 0
Артикул: DMG64480K057_03WTC

Описание товара:

  • DMG64480K057_03WTC DWIN T5L0 UART 5.7" IPS ЖК-дисплей медицинского класса с сенсорной ёмкостной панелью.
  • На основе ASIC T5L0 собственной разработки, 262 тыс. цветов.
  • 8Pin_2.0mm (RS232), 2Pin_2.0mm (RS485).
  • Загрузка через SD-карту или онлайновый последовательный порт.
  • Простая в использовании разработка графического интерфейса DWIN DGUS версии 7.6, не требующая навыков кодирования.
  • Угол обзора IPS TFT LCD: 85°/85°/85°/85° (L/R/U/D).
Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Медицинский класс
Диагональ
5.7"
Разрешение
640×480
Срок жизни
≥ 30 000ч
Яркость
450 nit
Защитное покрытие
Есть
Периферия
DMG64480K057_03WTC Capacitive touch panel, Buzzer / DMG64480K057_03WTR Resistive touch panel, Buzzer / DMG64480K057_03WN Without touch panel, Buzzer
Цветность
16.7M (16777216) 24bit 8R8G8B
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L0 UART 5.7" IPS ЖК-дисплей медицинского класса
DMG64480K057_03W

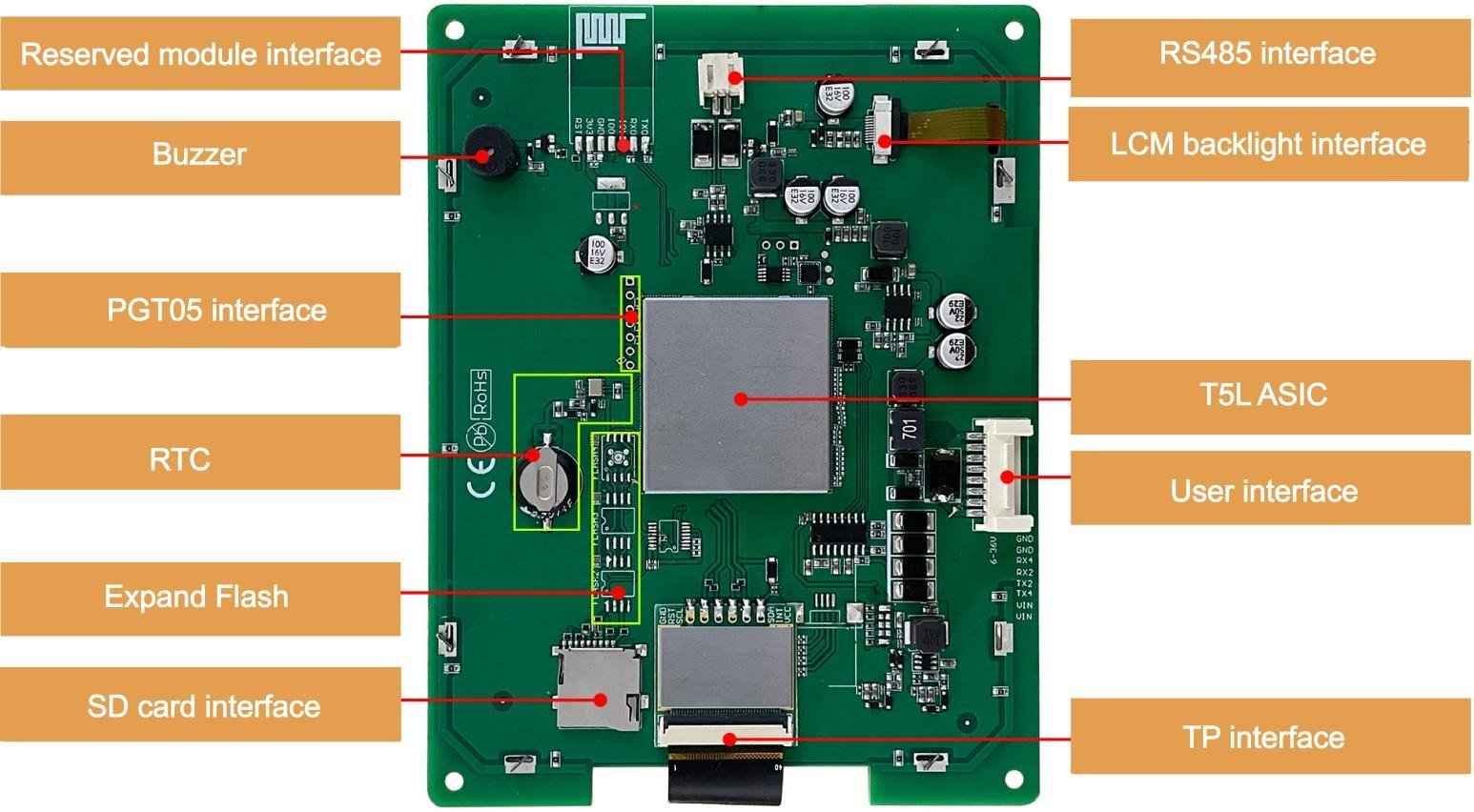

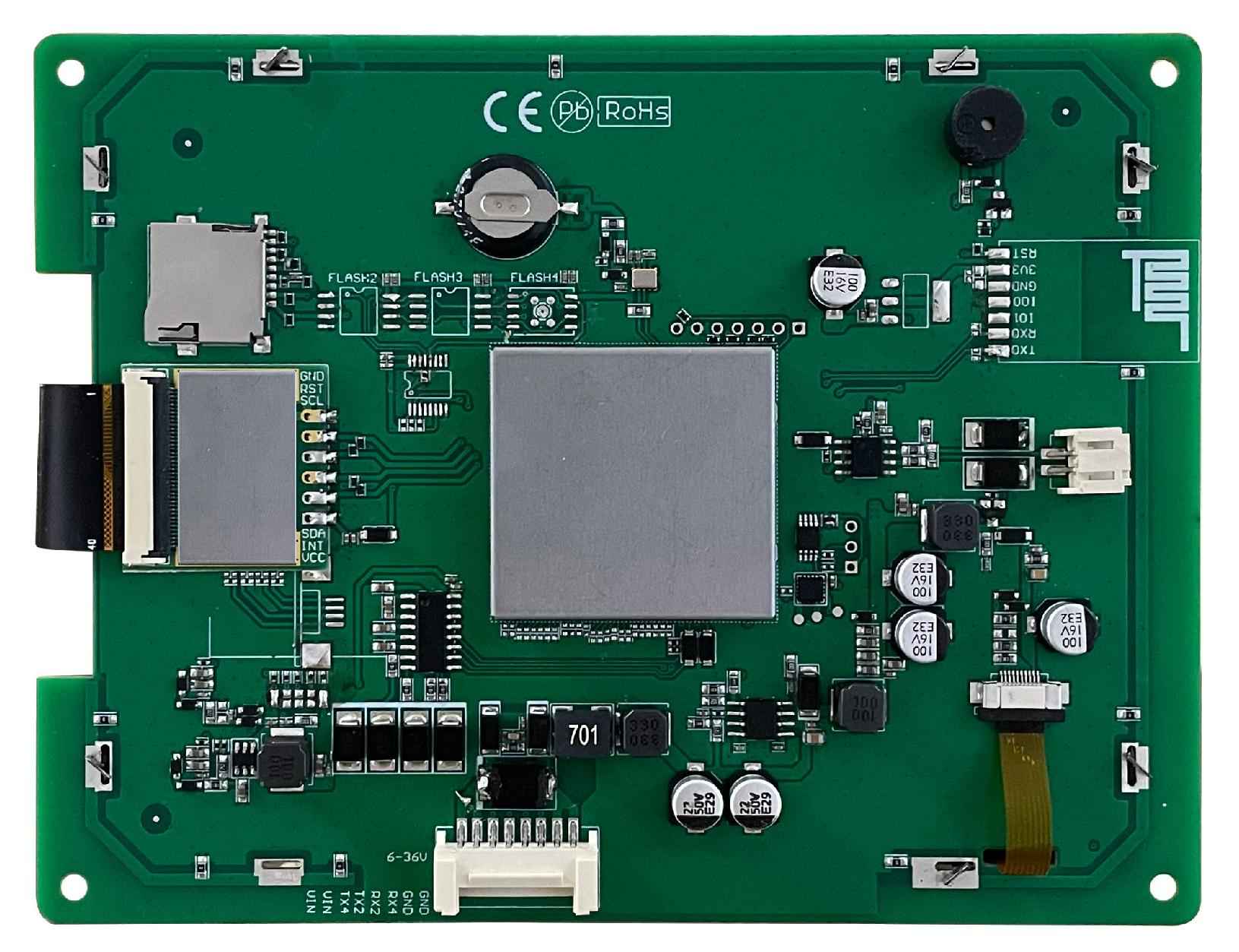

Шаблон платы PCB

ASIC Information

T5L0 ASIC Developed by DWIN. Mass production in 2020,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Display

Color 18-bit 6R6G6B
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area（A.A） 115.20mm (W)×86.40mm (H)
Resolution 640×480 pixels (support 0°/90°/180°/270°)
Backlight LED
Brightness DMG64480K057_03WN： 500nit
DMG64480K057_03WTR： 400nit
DMG64480K057_03WTC： 450nit

Touch Parameters

Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Single point touch, support continuous sliding touch
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch



Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of Asahi tempered glass
Touch Mode Single point touch, support continuous sliding touch
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Voltage & Current

Power Voltage 6~36V, typical value of 12V
Operation Current VCC=12V, max backlight,240mA
VCC=12V, backlight off,100mA

Reliability Test

Working Temperature -20℃~70℃ (12V @ 60% RH)
Storage Temperature -30~80℃
Working Humidity 10%~90%RH, typical value of 60% RH

Interface

LCM interface FCC60_0.5mm, RGB interface; FCC10_0.5mm，backlight interface
UART2,4 Voltage Level （RXD，TXD）  Output 1;-5.0~-3.0 V
Output 0;3.0~5.0 V
Input 1；-15.0~-5.0V
Input 0；5.0~15.0V
UART5 Voltage Level

（V_AB）

Output 1;2.5~5.0 V
Output 0;-5.0~-2.5 V
Input 1；0~2.5V
Input 0；-2.5~-0.2V
Mode UART2: RS232
UART4: RS232(Only available after OS configuration)
UART5: RS485(Only available after OS configuration)
Flash 16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Buzzer 3V passive buzzer. Power: <1W
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Peripheral

DMG64480K057_03WN Without touch panel, Buzzer
DMG64480K057_03WTR Resistive touch panel, Buzzer
DMG64480K057_03WTC Capacitive touch panel, Buzzer

Application

1
12 (1)


Характеристики

Основные параметры
Степень применения Медицинский класс
Защитное покрытие Есть
Дисплей
Диагональ 5.7"
Разрешение 640×480
Срок жизни ≥ 30 000ч
Яркость 450 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _03WN： 500nit / _03WTR： 400nit / _03WTC： 450nit
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 115.20×86.40
Подсветка LED
Яркость 450 nit
Пользовательский интерфейс и периферия
Периферия DMG64480K057_03WTC Capacitive touch panel, Buzzer / DMG64480K057_03WTR Resistive touch panel, Buzzer / DMG64480K057_03WN Without touch panel, Buzzer
Напряжение и ток
Напряжение питания, В 6...36В,тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC=12V, max backlight,240mA VCC=12V, backlight off,100mA
Рабочая среда
Рабочая температура -20...70℃ (12V @ 60% RH)
Температура хранения -30...80℃
Рабочая влажность 10%~90%RH, typical value of 60% RH
Интерфейс
LCM интерфейс FPC60_0.5mm, RGB interface
Скорость передачи данных 3150~3225600bps, typical value of 115200bps
Входной интерфейс UART2: RS232 UART4: RS232(Only available after OS configuration) UART5: RS485(Only available after OS configuration)
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
Разъем 8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)
Формат данных UART2: N81 UART4: N81/E81/O81/N82 ,4 modes (OS configuration) UART5: N81/E81/O81/N82 ,4 modes (OS configuration)
Interface
RS485 Есть
RS485 Interface UART5: RS485(Only available after OS configuration)
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2023-04-26
Datasheet
Размеры
Размеры (ШxВxГ), мм 144.8×110.2×18.9
Установочные размеры, мм 128.1(+0.3mm)×99.5(+0.3mm)
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Прочие
Наличие в России Да
Гарантия 1 год
Страна бренда Китай
Артикул DMG64480K057_03WTC

C этим товаром искали

DMG64480K057_03W

Похожие товары (8)

Такого товара не существует

Файлы

Datasheet [Datasheet]
DMG64480K057_03WTC.pdf Datasheet , 1.04 МБ
Datasheet [Datasheet]
DMG64480K057_03WTR.pdf Datasheet , 1.04 МБ
Datasheet [Datasheet]
DMG64480K057_03WN.pdf Datasheet , 1.03 МБ
