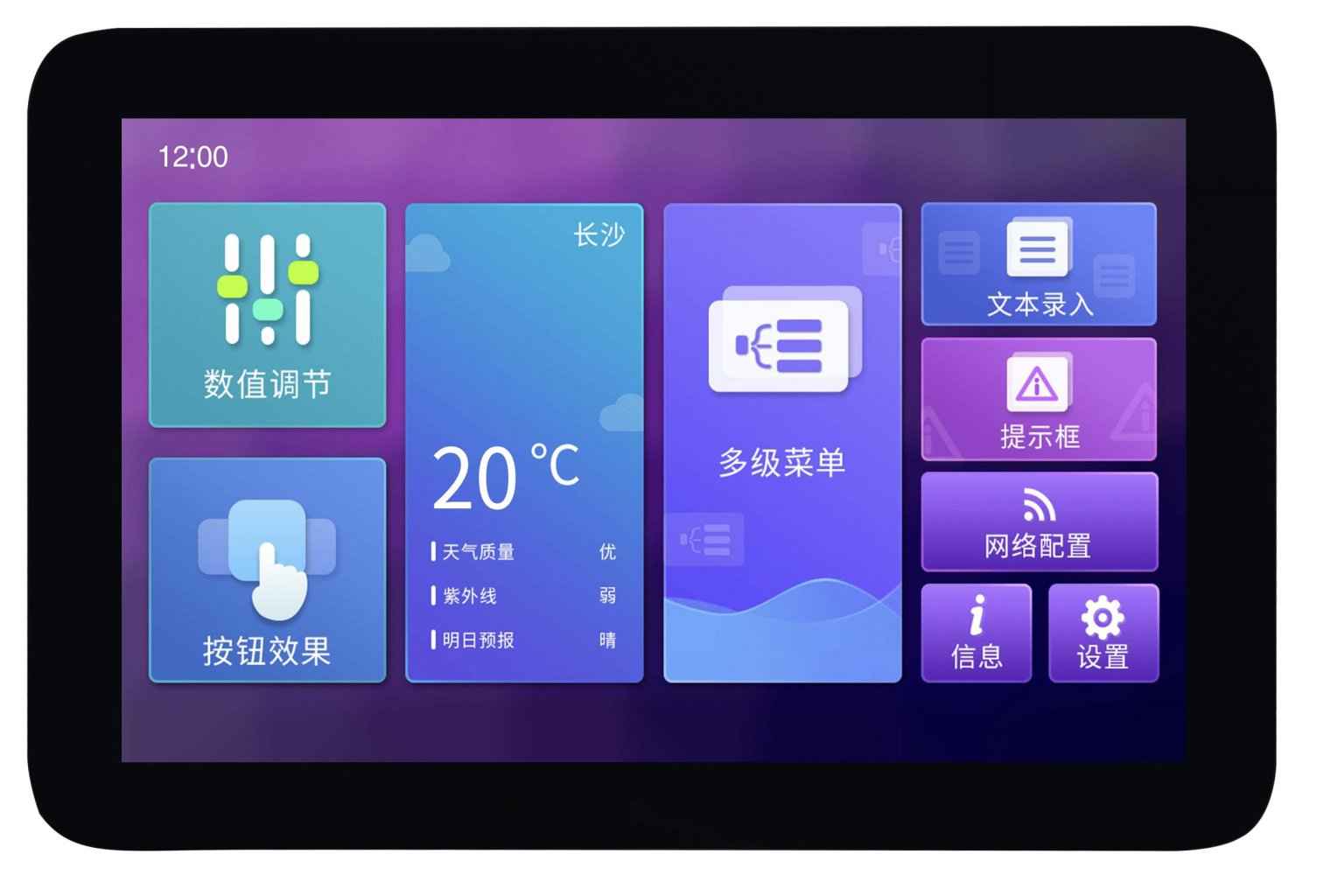

DMG12800C121_02WTC DWIN T5L2 UART HMI 12.1" TN ЖК-дисплей коммерческого класса
DMG12800C121_02WTC DWIN T5L2 UART HMI 12.1" TN ЖК-дисплей коммерческого класса фото 2
DMG12800C121_02WTC DWIN T5L2 UART HMI 12.1" TN ЖК-дисплей коммерческого класса фото 3
DMG12800C121_02WTC DWIN T5L2 UART HMI 12.1" TN ЖК-дисплей коммерческого класса фото 4
DWIN
Отзывов: 0
Артикул: DMG12800C121_02WTC

Описание товара:

DMG12800C121_02WTC

DWIN TN-TFT-LCD 12.1 дюйма, разрешение 1280*800 пикселей, 16.7М цветов, нормальный угол обзора

  • На основе собственной разработки T5L ASIC, 16.7 М Цветной, 24 бит, 1280*800 пикселей TFT-TN-LCD.
  • Емкостная сенсорная панель.
  • Интерфейс TTL с соединительным проводом 8Pin_2.0mm.
  • Загрузка с SD-карты или последовательного порта в режиме реального времени.
  • Программное обеспечение для ПК: Разработка графических интерфейсов DWIN DGUS V7.6, навыки программирования не требуются.
  • Двойная система разработки: DGUS II/TA (Набор инструкций).
  • Нормальный угол обзора: 70/70/50/70 (L/R/U/D).
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с различными элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или C51.

Характеристики:
Все характеристики
Степень применения
Коммерческий класс
Диагональ
12.1"
Разрешение
1280×800
Срок жизни
≥ 20 000ч
Яркость
440 nit
Размеры (ШxВxГ), мм
307.20×208.90×21.60
Вес нетто
1381
Установочные размеры, мм
285.60 (+0.3)×187.70(+0.3)
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 12.1" TN-TFT ЖК-дисплей коммерческого класса
DMG12800C121_02WTC

DWIN TN-TFT-LCD 12.1 дюйма, разрешение 1280*800 пикселей, 16.7М цветов, нормальный угол обзора

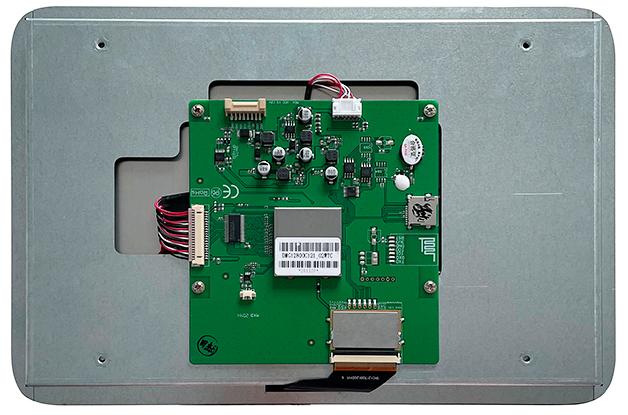

1 (3)
1 (4)

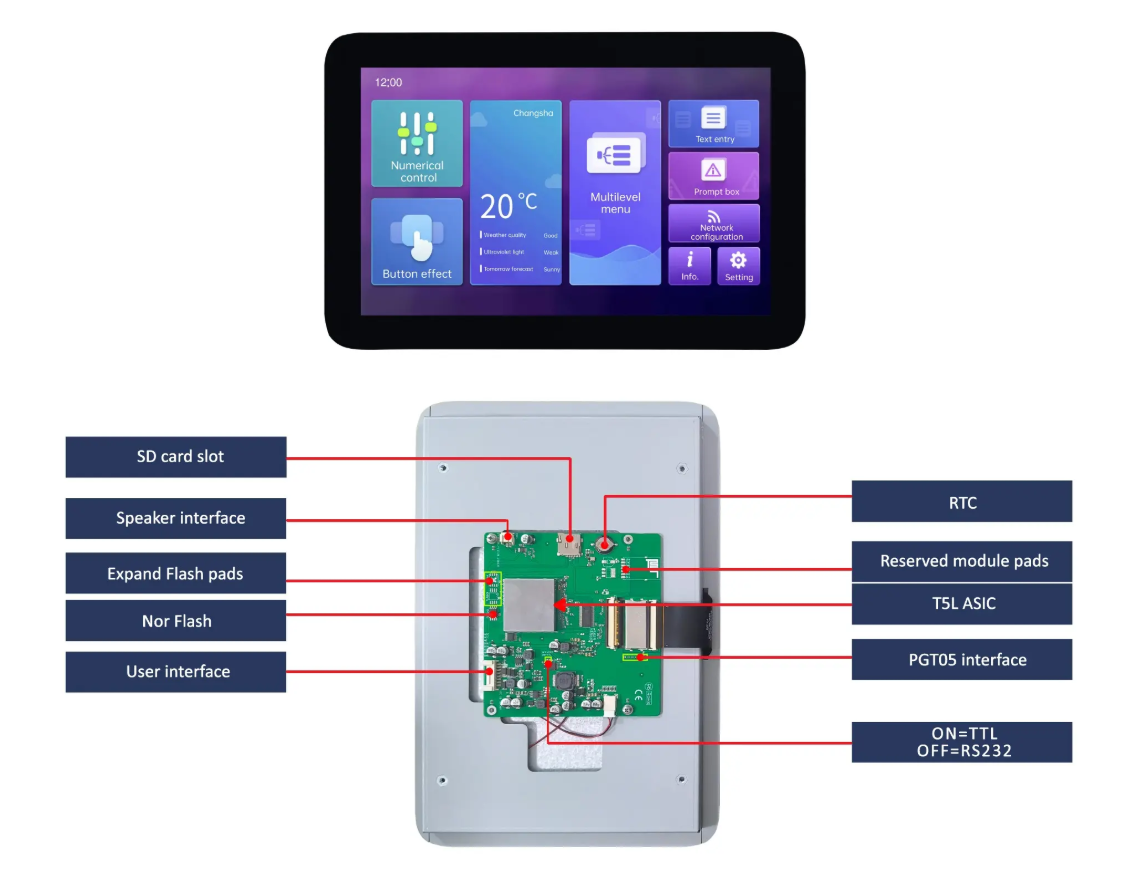

Function working principle

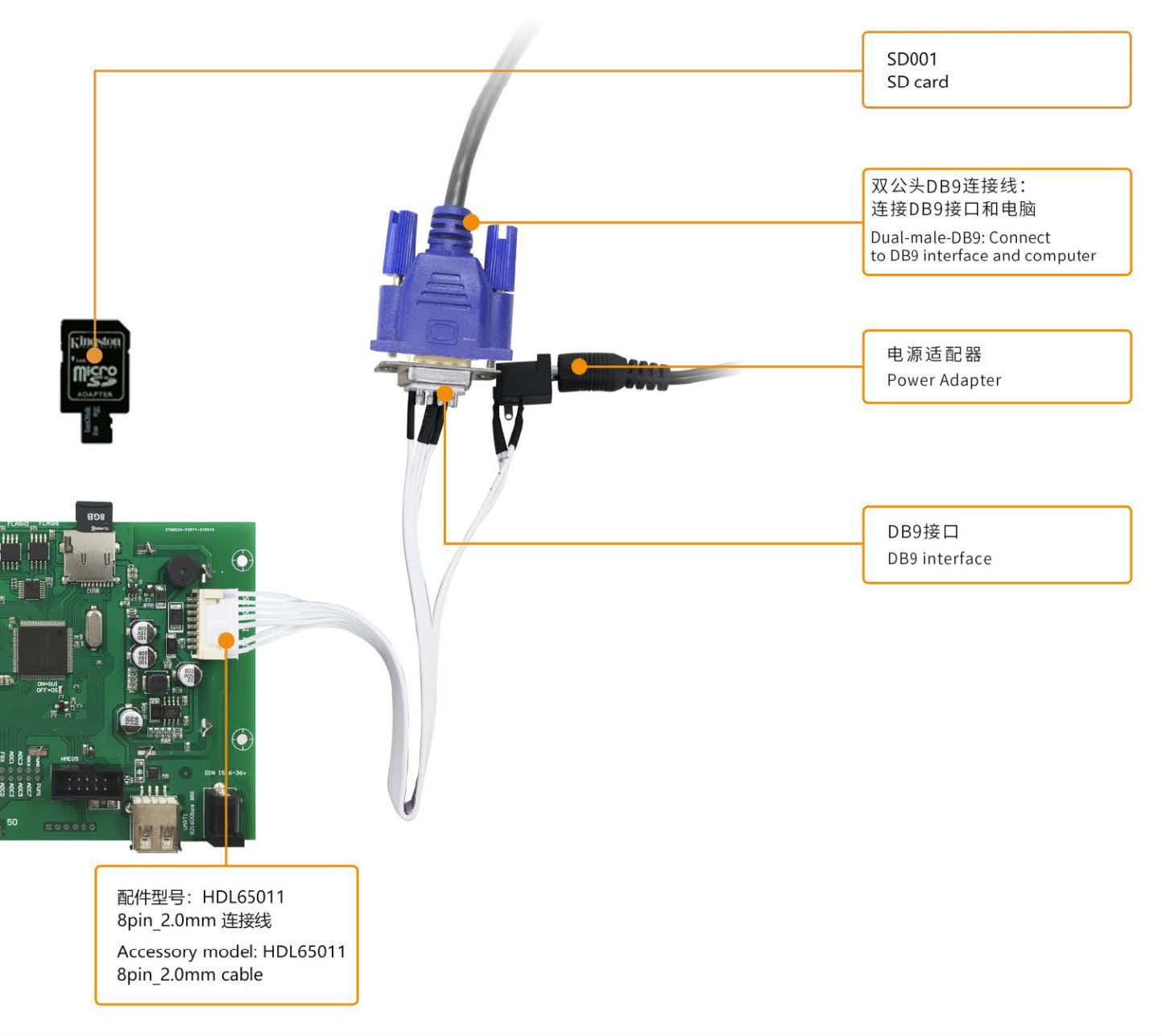

8 PIN 2.0


Характеристики

Основные параметры
Степень применения Коммерческий класс
Дисплей
Диагональ 12.1"
Разрешение 1280×800
Срок жизни ≥ 20 000ч
Яркость 440 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора（V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Область отображения (Active Area, A.A.) 261.12×163.20
Область просмотра (View Area, V.A.) 262.70×164.80
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 307.20×208.90×21.60
Вес нетто 1381
Установочные размеры, мм 285.60 (+0.3)×187.70(+0.3)
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+G с покрытием поверхности из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 12~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12 В, подсветка включена, 1320 мА. VCC = +12 В, подсветка выключена, 230 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30℃~80℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KH Normal operation

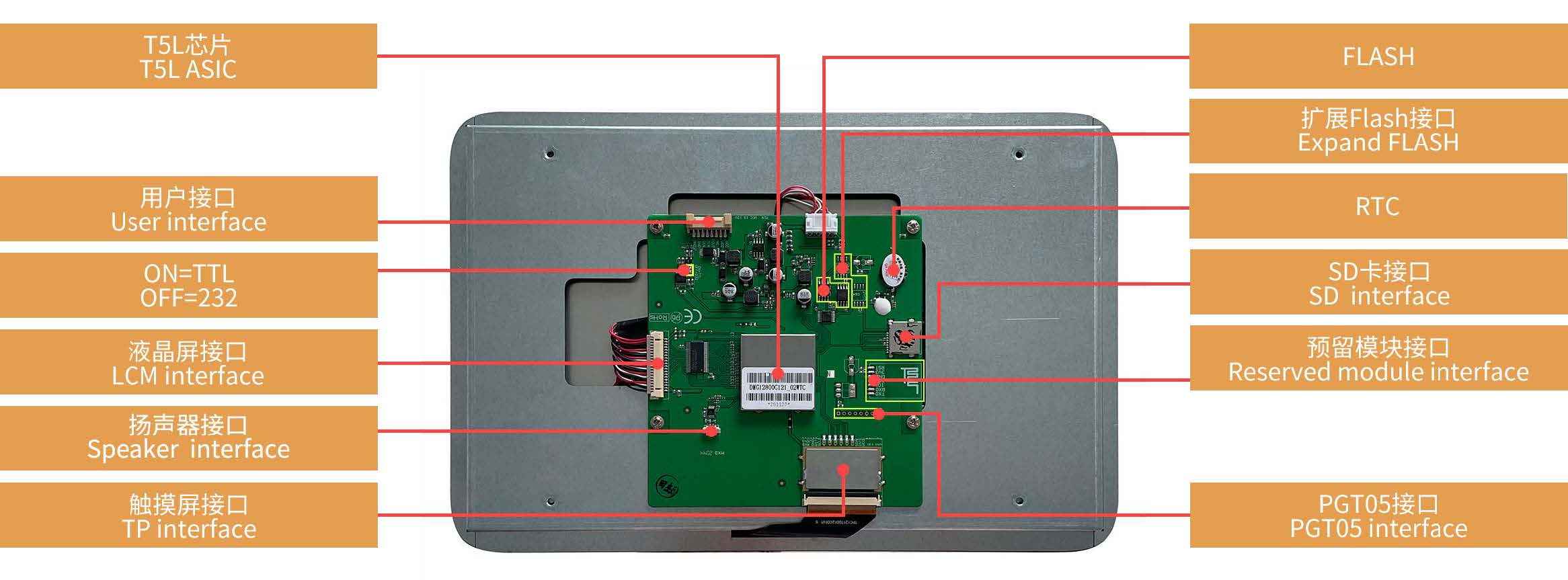

Интерфейс
LCM интерфейс FPC20 1.25mm, LVDS interface
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = 1 мА; 0~0.3В
Пользовательский интерфейс Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/sUART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232
Зуммер 2Pin_1.25 мм
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor) Суперконденсатор для питания.Точность: 1с/24ч.Он может нормально работать для 30 дней после сбоя питания
Разъем 8Pin_2.0mm
Формат данных UART2: N81
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и восстановления продукта
Память
Flash расширение 32MBytes NOR Flash, use for fonts, pictures and audio files. Rewrite cycle: over 100,000 timesExpandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash + 512Mbytes,NAND Flash
Электрические характеристики
Номинальная мощность <20W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC ASIC T5L2, разработанный DWIN. Серийное производство в 2019 году,1MB NorФлэш на чипе, 512 КБ используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-11-04
Datasheet
Вес и габариты
Высота (мм) 21.6
Ширина (мм) 208.9
Вес (грамм) 1381
Прочие
Гарантия 1 год
Страна бренда Китай

Похожие товары (8)

Такого товара не существует

Файлы

Datasheet [Datasheet]
DMG12800C121_02WTC.pdf Datasheet , 4.97 КБ
