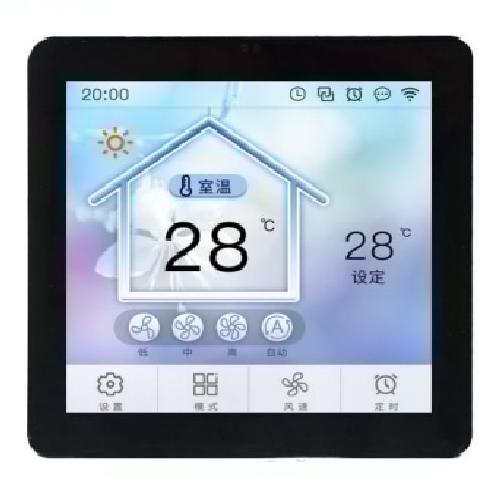

4" термостат HMI cенсорная панель TC040C11 U(W) 04

4" термостат HMI cенсорная панель TC040C11 U(W) 04

Описание товара:

TC040C11U04

Разрешение 480*480, поддержка поворота экрана на 0°/90°/180°/270°.
16,7 млн цветов, 24-битный цвет 8R8G8B.
С емкостным сенсорным экраном, встроенным динамиком, датчиком температуры и WIFI (опционально, в данной модели не предусмотрено).
Интерфейс RS485, соединительный разъем с шагом 5,08 мм.
Широкий угол обзора IPS: 85/85/85/85 (L/R/U/D).
Удобная настенная установка.
Двойная система разработки: DGUS II/TA (набор инструкций).

Описание товара

4-дюймовый термостат HMI cенсорная панель
TC040C11 U(W) 04

Характеристики

3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	4.0"
Разрешение	480×480	Другие товары
Срок жизни	≥ 10 000ч
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	71.86×67.96
Подсветка	LED
Основные параметры
Защитное покрытие	Нет
Пользовательский интерфейс и периферия
Периферия	TC040C11U04 Емкостный сенсорный экран, динамик, датчик температуры / TC040C11W04 Емкостный сенсорный экран, динамик, датчик температуры, WIFI
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Точка опоры коснитесь и перетащите
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Напряжение и ток
Напряжение питания	110-230 В переменного ТОКА
Рабочая среда
Рабочая температура	0~50℃
Температура хранения	-30~70℃
Рабочая влажность	10%~90% относительной влажности
Тест на старение	None
Интерфейс
Скорость передачи данных	Стандарт TA: 7841 ~ 115200 бит/с
Выходное напряжение	Выход 1, Iout = 1 мА; 3,0 ~ 3,2 В
Пользовательский интерфейс	RS485
Разъем	соединительная клемма с шагом 5,08 мм
Память
RAM Memory	128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память	Fonts, pictures and audio files: 16MBytes NOR Flash. Over 100,000 times rewrite cycle.Expand to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Nor Flash Memory	512 Кбайт, данные сохраняются при отключении питания
Информация об ASIC
T5L1 ASIC	Разработан компанией Dwin. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить
Версия Datasheet	2021-08-20
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	TC040C11U04
WiFi	Нет
