DWIN
Товар участвует в акции:
DWIN
Артикул: TC040C14U04

Описание товара:

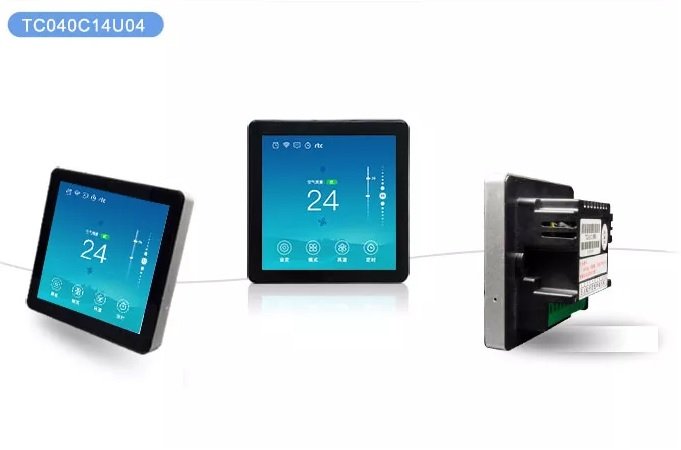

TC040C14U04

  • На основе собственной разработки T5L ASIC, 16,7 М Цветной, 24 бита, 480*480 пикселей.
  • С емкостным сенсорным экраном, встроенным динамиком, датчиком температуры, распознаванием речи, датчиком приближения и Wi-Fi (опция, в данной модели не предусмотрена), поддержка дистанционного управления.
  • Интерфейс RS485, соединительный терминал с шагом 5,08 мм.
  • IPS Широкий угол обзора: 85/85/85/85 (L/R/U/D).
  • Удобная настенная установка.
  • Загрузка через SD-карту или последовательный порт в режиме реального времени.
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
  • Двойная система разработки: DGUS II/ TA (набор инструкций).

Другие варианты товара:
Характеристики:
3D-данные
Диагональ
4.0"
Разрешение
Срок жизни
≥ 10 000ч
Защитное покрытие
Нет
WiFi
Периферия
TC040C14U04 Емкостный сенсорный экран, динамик, датчик температуры, распознавание речи, датчик приближения. / TC040C14W04 Емкостный сенсорный экран, динамик, датчик температуры, распознавание речи, датчик приближения, WIFI.
Угол обзора(V.A.)
85°/85°/85°/85° (Л/П/В/Г), лучший вид: симметричный
Область отображения (Active Area, A.A.)
71.86×67.96
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

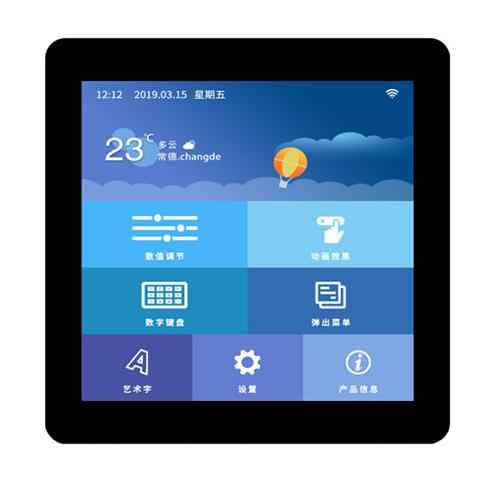

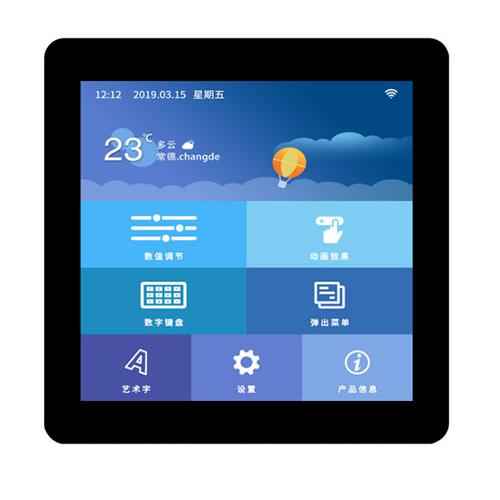

4-дюймовый сенсорный термостат IOT Smart
TC040C14 U(W) 04

TC040C14U04

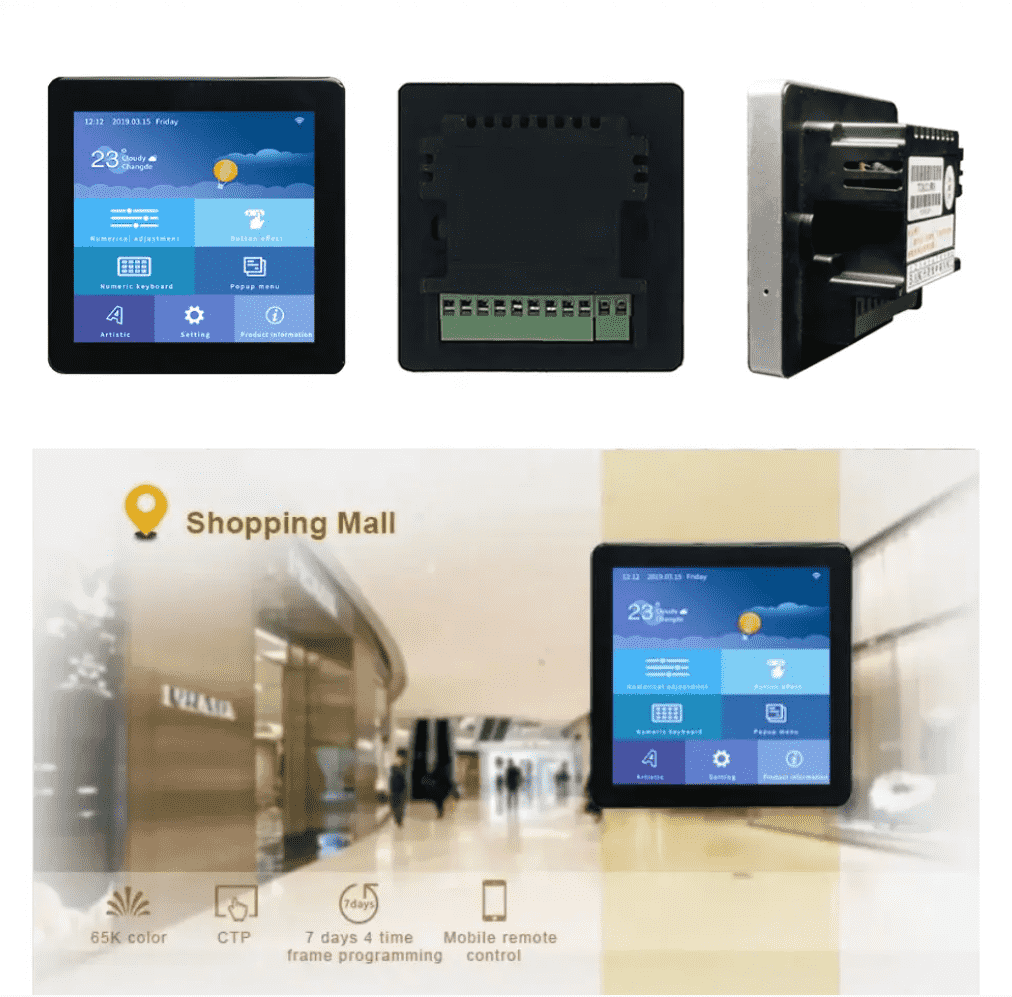

Application

app b

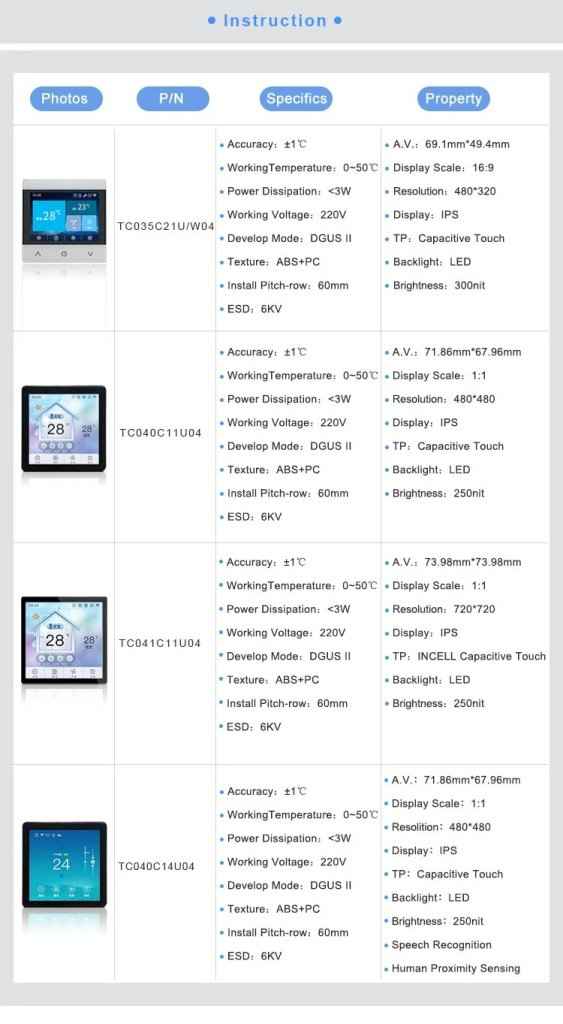

Термостаты

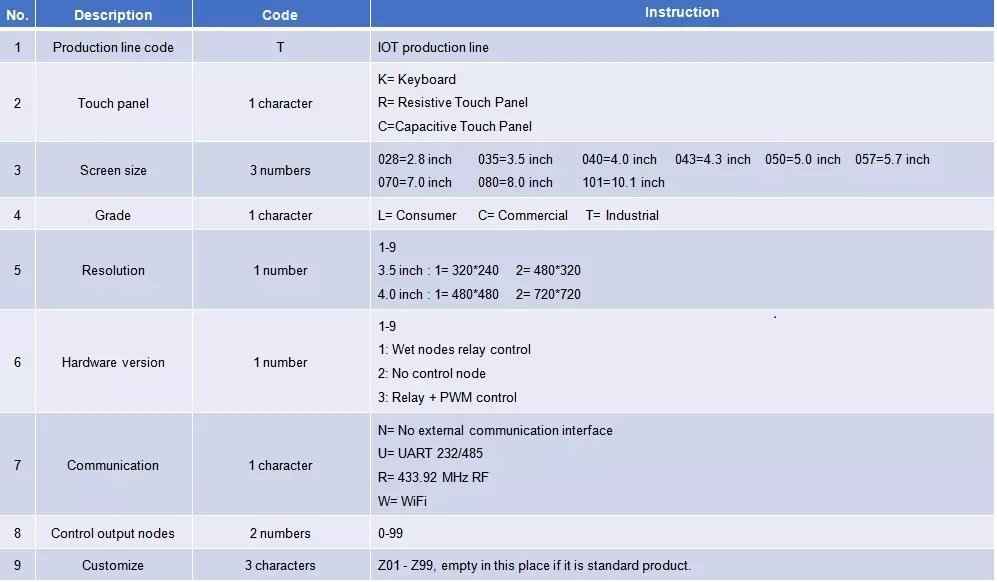

правила именования

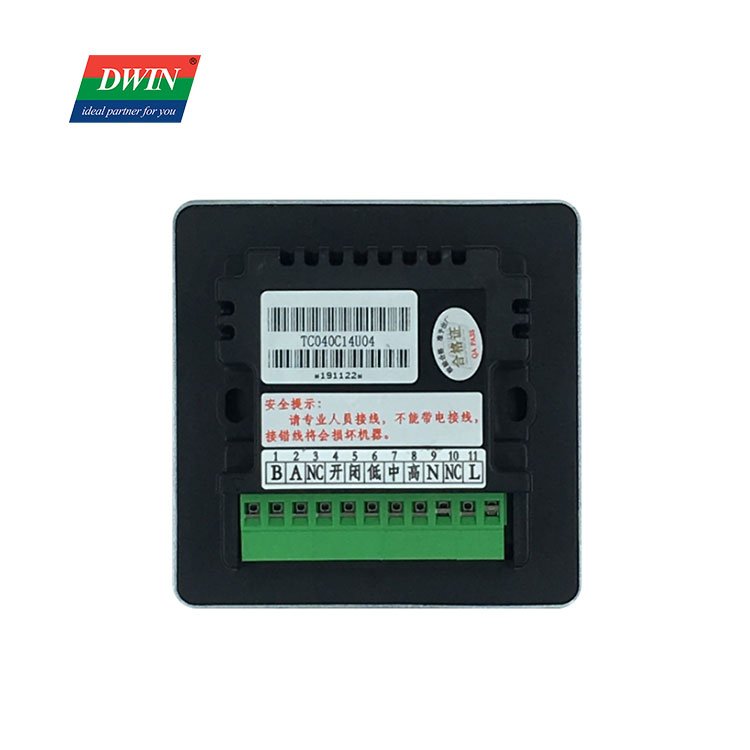

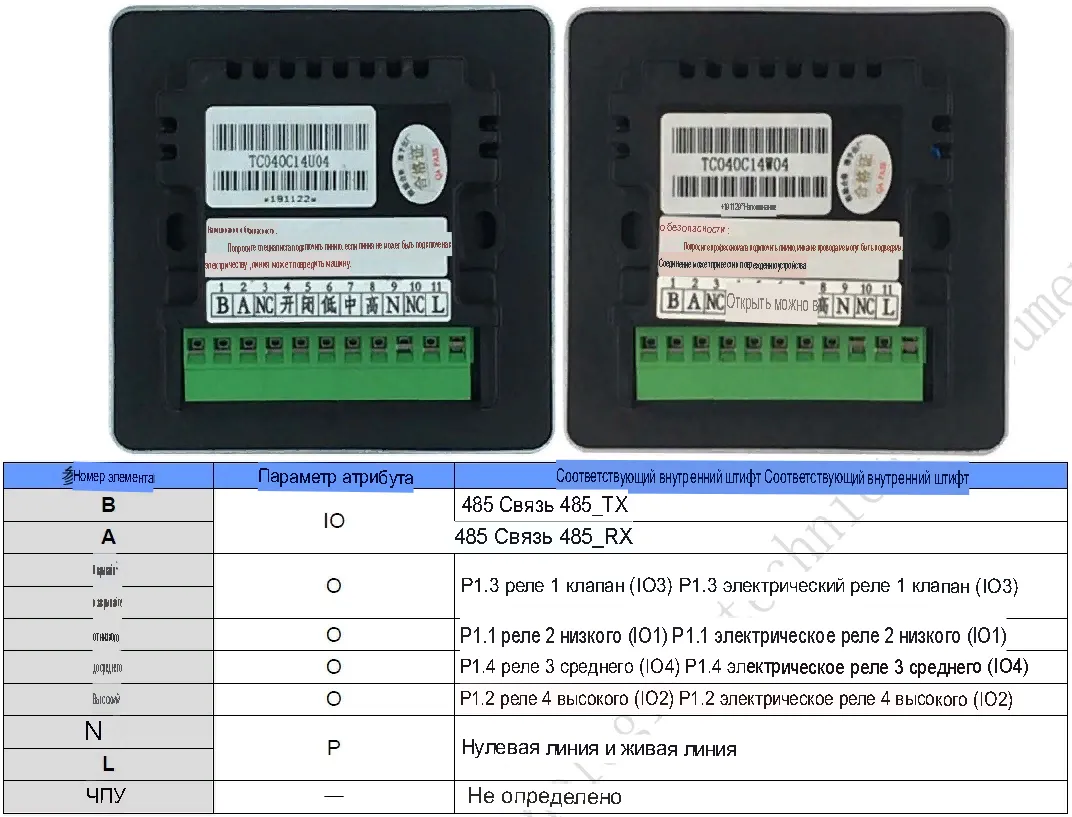

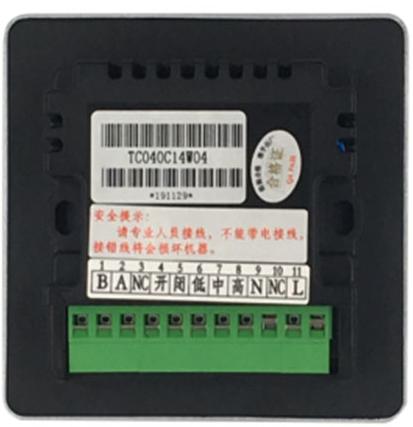

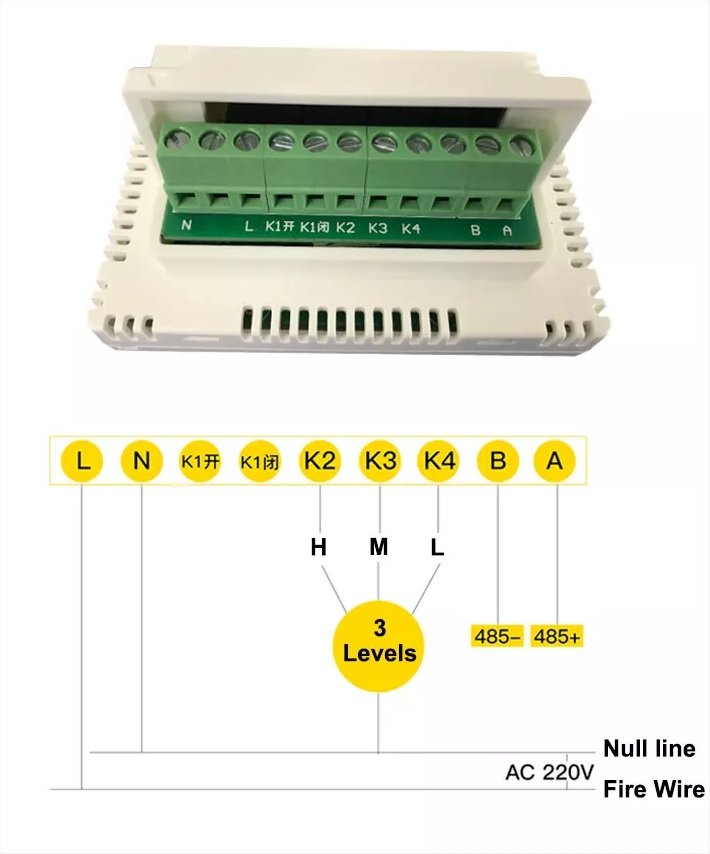

TC040C14UW04 контакты

Function working principle共用
Function working principle共用开发流程描述8 PIN 2.0

Характеристики

3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 4.0"
Разрешение 480×480 Другие товары
Срок жизни ≥ 10 000ч
Тип ЖК-дисплея IPS (IPS TFT LCM, широкий угол обзора) Другие товары
Угол обзора(V.A.) 85°/85°/85°/85° (Л/П/В/Г), лучший вид: симметричный
Область отображения (Active Area, A.A.) 71.86×67.96
Подсветка LED
Основные параметры
Защитное покрытие Нет
Пользовательский интерфейс и периферия
Периферия TC040C14U04 Емкостный сенсорный экран, динамик, датчик температуры, распознавание речи, датчик приближения. / TC040C14W04 Емкостный сенсорный экран, динамик, датчик температуры, распознавание речи, датчик приближения, WIFI.
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Точка опоры коснитесь и перетащите
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания 110-230 В переменного тока
Рабочая среда
Рабочая температура 0~50℃
Температура хранения -30~70℃
Рабочая влажность 10%~90% относительной влажности
Интерфейс
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iвых = 1 мА;2,5~5,0 В. Выход 0: Iвых = -1 мА;-5,0~ -2,5 В.
Входное напряжение (RXD) Вход 1: Iin = 1 мА;0~2,5 В. Вход 0: Iin = -1 мА;-0,5~ -0,2 В.
Пользовательский интерфейс RS485
Разъем соединительная клемма с шагом 5,08 мм
Динамик TC040C14W04Емкостный сенсорный экран, , Датчик температуры, Распознавание речи, Датчик приближения, Wi-Fi
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory 512 Кбайт, данные сохраняются при отключении питания
Информация об ASIC
T5L1 ASIC Разработан компанией Dwin.Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-08-20
Datasheet
Вес и габариты
Ширина (мм) 88
Вес (грамм) 220
Прочие
WiFi Есть Другие товары
Гарантия 1 год
Страна бренда Китай
Артикул TC040C14U04
WiFi Нет

C этим товаром искали

Такого товара не существует

Файлы

76_TC040C14U04-TC040-480480-WKQ_JG3D.rar 3D-данные , 1.57 МБ
TC040C14 U(W) 04 .pdf Datasheet , 486.94 КБ
