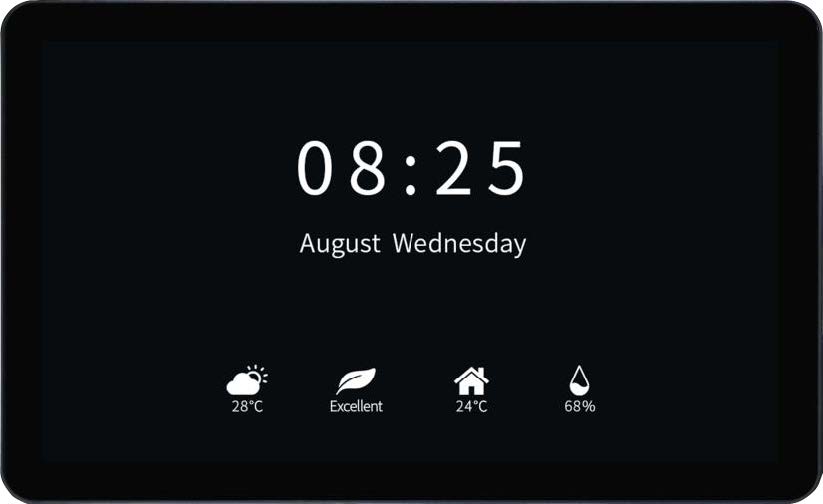

TC070C44W00 DWIN T5L0 UART 4" проводной контроллер IOT Smart Home c емкостным сенсорным экраном и модулем Wi-Fi Tuya
-
Tuya WBR3 WiFi
-
-
-
WTC
-
-
-
50 nit
-
-
- TC040C17U00(W00/W00Z01/W00Z02) DWIN T5L0 UART 4" проводной контроллер IOT Smart Home с сенсорным экраном и Wi-Fi (опционально).
- Основан на T5L0, работает под управлением системы DGUS II, ультратонкий проводной контроллер.
- 4.0-дюймовый, разрешение 480*480 пикселей, 262 тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
- Емкостный сенсорный экран со связью OCA.
- Со встроенным динамиком, RTC и модулем WIFI 10 (опционально), поддержкой дистанционного управления.
- С конформным покрытием.
- Поддержка инфракрасного приема, отображения температуры и влажности в режиме реального времени, функции обнаружения приближения, расширяемого автономного голоса, улучшения сигнала WIFI.

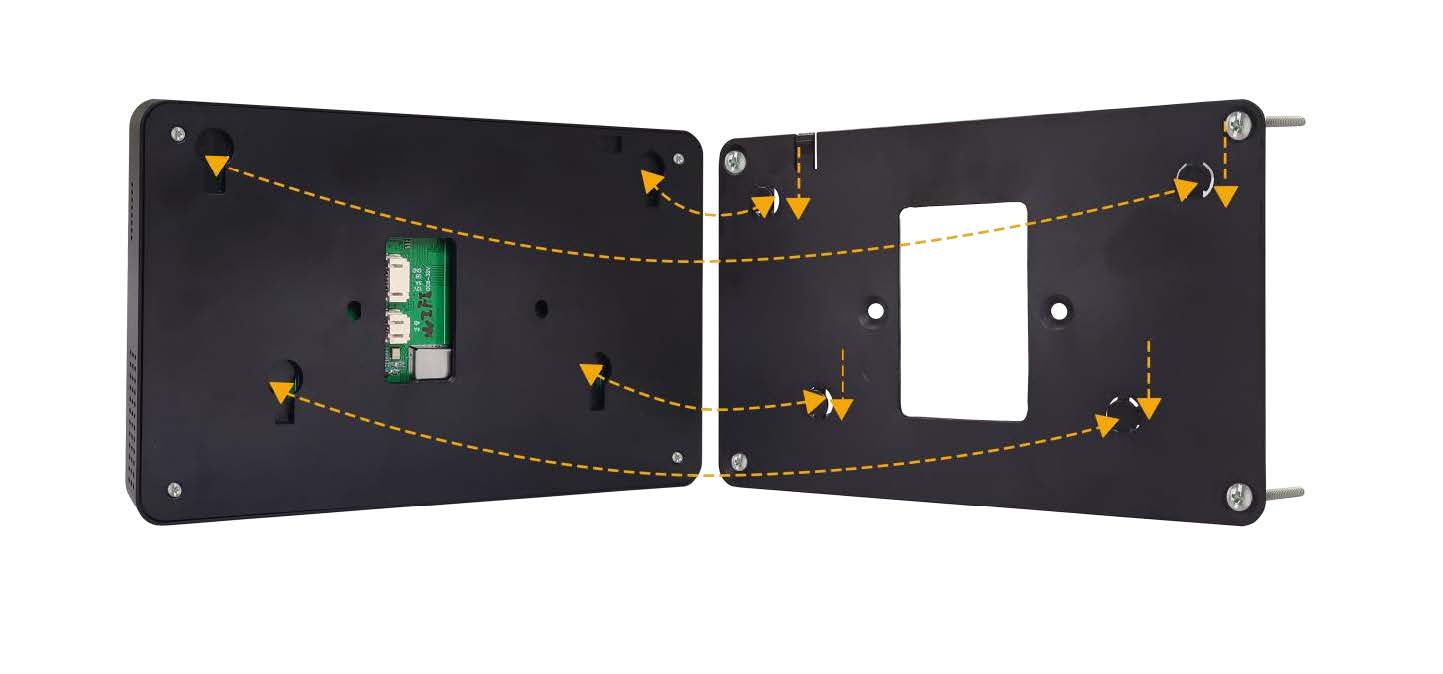

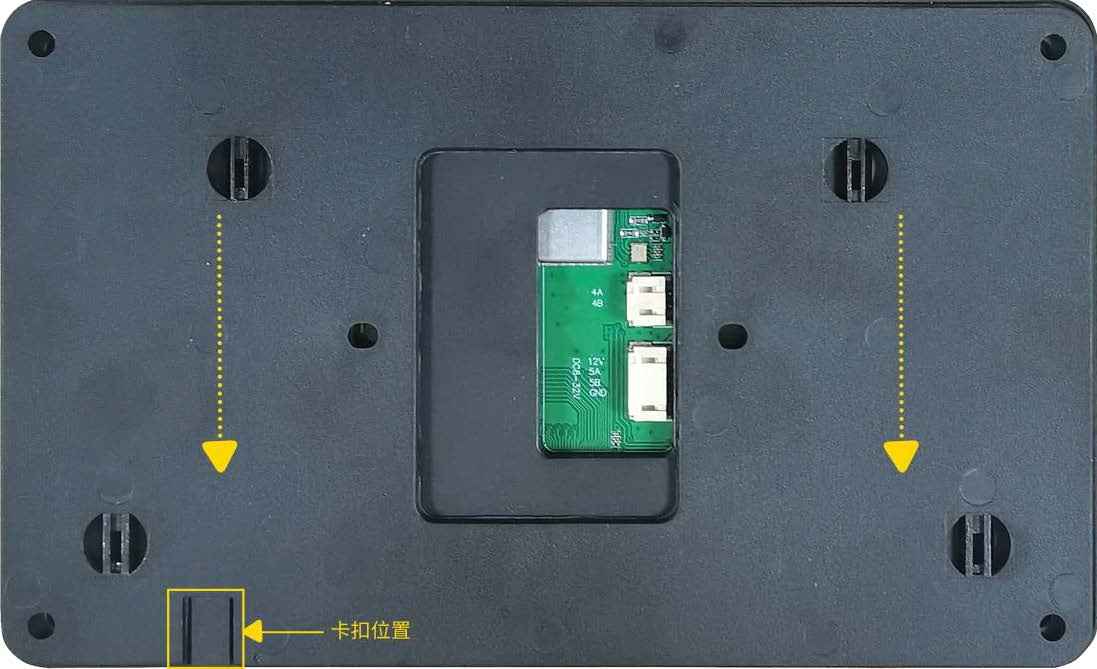

- Удобная установка на стену.
- Двойная система разработки: DGUS II/ TA (набор инструкций).
- С двухъядерным графическим интерфейсом и операционной системой, графическим интерфейсом с богатым набором элементов управления. Ядро DWIN OS открыто для повторной разработки пользователем с помощью языка DWIN OS или KEIL C51.
DWIN T5L0 UART 4" проводной контроллер IOT Smart Home c емкостным сенсорным экраном и модулем Wi-Fi Tuya
TC070C44W00

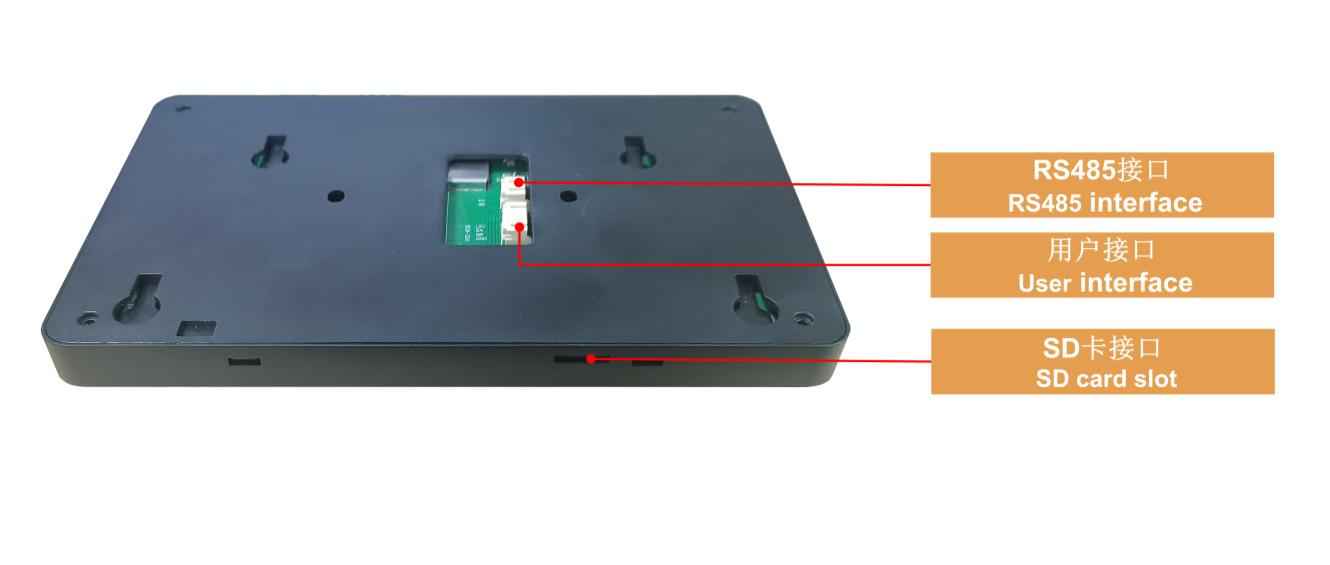

Hardware and Interface Description
No. |
Name |
Description |
1 |
T5L2 ASIC |
Developed by DWIN. Mass production in 2020,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times |
2 |
Interface Cable |
2Pin_2.0mm UART4, 4Pin_ 2.0mm UART5 |
3 |
User Interface |
One 4Pin_2.0mm socket and one 2PIN_2.0 mm socket for power supply and serial communication. |
4 |
Flash |
16 MBytes NOR Flash a nd 1 28 MB NAND Flash for fonts, pictures and audio files Rewrite cycle: o ver 1 000 000 times |
5 |
Speaker |
Two built in Speaker, 8Ω 0.8W |
6 |
SD Interface
|
For DGUS project file downloads (UI, CFG files, kernel, etc.), 4 Mb/s rate |
7 |
RTC |
Super-capacitor for power supply. Accuracy: ±20ppm @25℃. It can work normally for 7 days after power failure |
8 |
WIFI Module |
Tuya WBR3 module |
9 |
AI speech chip |
The product comes w ith built in command wo rds and supports the customization of command words. |
Display Parameters
LCD Type |
IPS, TFT LCD |
Viewing Angle |
Wide viewing angle, 85°/85°/85°/85° (L/R/U/D) |
Resolution |
1024x600 pixels (0°/90°/180°/270°) |
Color |
18-bit 6R6G6B |
Active Area (A.A.)
|
153.8mm (W)×85.9mm (H) |
Backlight Mode |
LED |
Backlight Service Life |
>20000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness) |
Brightness |
50nit |
Brightness Control |
100 level brightness adjustment (Flickering may occur at 1% 30% of max brightness; not recommended for use in this range) |
Note: Note: Use dynamic screen saver to prevent afterimages from prolonged fixed page display. |
Touch Parameters
Type |
CTP (Capacitive touch panel) |
Structure |
G+G structure with surface cover of tempered glass |
Touch Mode |
Single point touch, support continuous sliding touch |
Surface Hardness |
6H |
Light Transmittance |
Over 15% |
Life |
Over 1 000 000 times touch |
Serial Interface Parameters
Mode |
UART4: RS485 (Only available after OS configuration) |
||||
Voltage Level |
Test Condition |
Min |
Typ. |
Max |
Unit |
Output 1 |
2.5 |
5.0 |
- |
V |
|
Output 0 |
- |
-5.0 |
-2.5 |
V |
|
Input 1 |
0 |
2.5 |
- |
V |
|
Input 0 |
- |
-2.5 |
-0.2 |
V |
|
Baud Rate |
3150~3225600bps, typical value o f 115200bps | ||||
Data Format |
UART4: N81/E81/O81/N82 (4 modes (OS configuration) UART5: N81/E81/O81/N82 (4 modes (OS configuration) |
||||
Interface Cable |
2Pin_2.0mm UART4 4Pin_2.0mm UART5 |
Rated Power |
<6W | |
Operating Voltage |
9~36V, typical value of 12V | |
Operating Current |
350mA | VCC=12V, max backlight |
150mA | VCC=12V, backlight off | |
Recommended power supply: 12V 1A DC |
Operating Environment
Operating Temperature | -20℃~70℃ (12V @ 60% RH) |
Storage Temperature | -30℃~80℃ |
Operating Humidity | 10%~90%RH, typical value of 60% RH |
Conformal Coating | Yes |

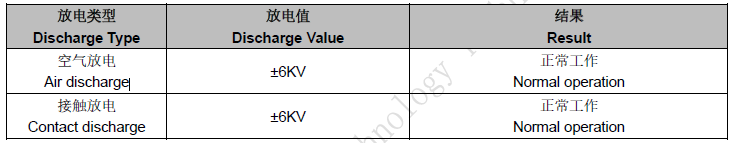

Reliability Test
Test temperature 25°C Test humidity 50 %
Test process: Place the product on the test bench fixtur e approximately 15cm in height ), and perform contact and air discharge tests on the smart LCM. Observe if any freezing , black or white screen, flickering, or rebooting occurs during the test.
Packaging & Dimensions
Form Factor |
180.0mm(W)×110.0mm (H)×15.7(T)mm |
Net Weight |
370g |

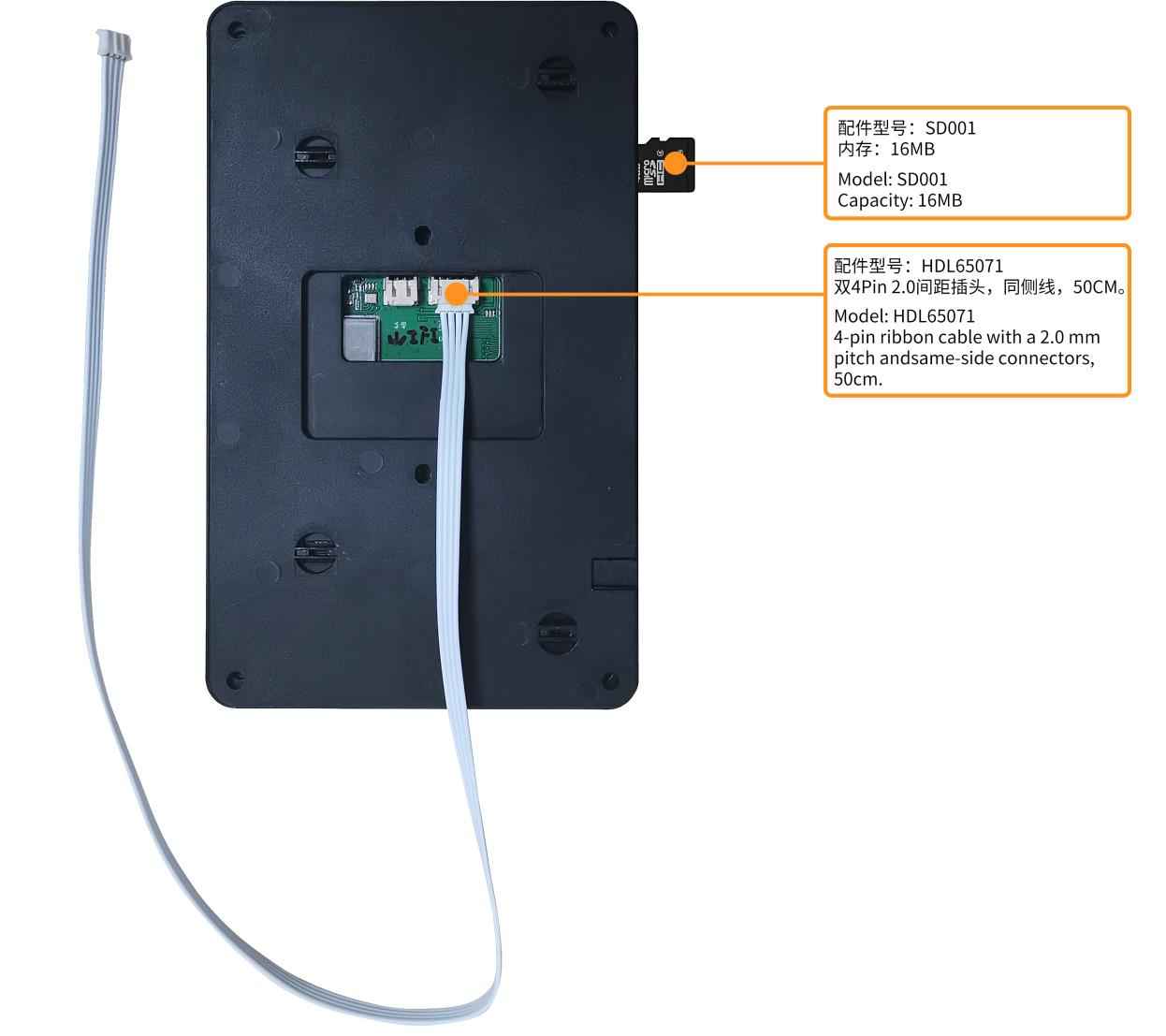

Item |
Specification |
Quantity |
Display |
TC040C17W00(U00) |
1 |
Connecting Wire |
HDL65071 (Double 4-pin 2.0 pitch plug, same side wire, 50cm) |
1 |

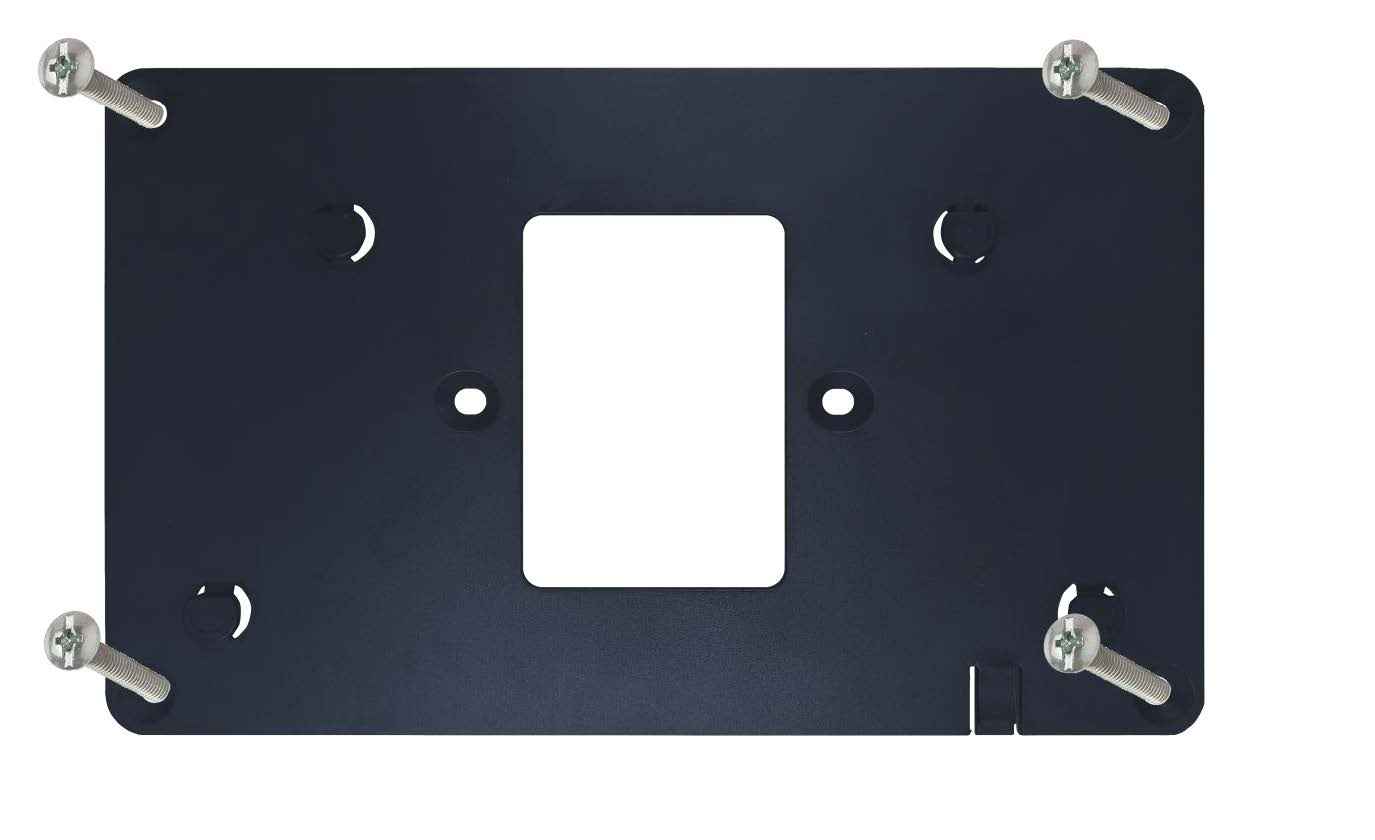

Round Head Screw |
M4*25mm |
2 |
Application
![]() |
![]() |
![]() |
![]() |
- Степень применения [Основные параметры]
- Продукт интегрирует платформу прикладных решений
- Диагональ [Дисплей]
- 7.0"
- Разрешение [Дисплей]
- 1024×600
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 50 nit
- Защитное покрытие [Основные параметры]
- Есть
- WiFi
- Есть
- Размеры (ШxВxГ), мм [Размеры]
- 180.0×110.0×15.7
- Вес нетто [Размеры]
- 370
- Цветность [Дисплей]
- 262K (262144) 18-bit 6R6G6B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 153.8×85.9
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Структура [Сенсорные параметры]
- Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
- Сенсорный режим [Сенсорные параметры]
- Точка опоры коснитесь и перетащите
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 15%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, В [Напряжение и ток]
- 9-36В, тип. 12V
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- VCC = +12В, подсветка включена, 350 мА. VCC = +12В, подсветка выключена, 150мА.
- Рабочая температура [Рабочая среда]
- -120...60℃
- Температура хранения [Рабочая среда]
- -30...80℃
- Рабочая влажность [Рабочая среда]
- 10...90% относительной влажности
- Скорость передачи данных [Интерфейс]
- 3150~3225600bps, typical value of 115200bps
- Выходное напряжение [Интерфейс]
- Выход 1: 2.5...-, тип. 5.0V. Выход 0: -.. -2.5В, тип. -5V
- Входное напряжение (RXD) [Интерфейс]
- Вход 1: 0...-, тип. 2.5 V. Вход 0: -... -0.2, тип. -2.5V
- Входной интерфейс [Интерфейс]
- 4Pin_2.0 мм
- Пользовательский интерфейс [Интерфейс]
- 4-контактный разъем 2.0 мм для питания и последовательной связи RS485. Скорость загрузки (типовое значение): 12 Кбайт/с.
- RAM Memory [Память]
- 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
- Flash память [Память]
- 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
- Nor Flash Memory [Память]
- 512 Кбайт, данные сохраняются при отключении питания
- SD card slot [Интерфейс]
- FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
- Интерфейс [Интерфейс]
- RS485
- RTC (Super-capacitor) [Интерфейс]
- Суперконденсатор для блока питания. Точность: 20ppm при 25 ℃. Он может работать нормально в течение 7 дней после сбоя питания.
- Разъем [Интерфейс]
- 4Pin_2.0 мм
- Формат данных [Интерфейс]
- N81
- Номинальная мощность [Электрические характеристики]
- < 5 W
- Динамик [Интерфейс]
- Built in Speaker, 8 Ω 1W
- Выходное напряжение (V_AB) [Интерфейс]
- Выход 1: 2.5~5.0В. Выход 0: -5.0~ -2.5В
- Входное напряжение (V_AB) [Интерфейс]
- Вход 1: 0~2.5В. Вход 0: -0.5~ -0.2В.
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L0
- T5L0 ASIC [Информация об ASIC]
- Разработано DWIN. Массовое производство в 2020 году, 1 МБ Nor Flash на чипе, 512 КБ используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
- UI Version [Пользовательский интерфейс и периферия]
- TA / DGUSII (DGUS II pre-installed)
- Тест на старение [Рабочая среда]
- 72 часа старения при высокой температуре при 50 ℃
- ESD test [Рабочая среда]
- Air discharge 8kV
- EFT test [Рабочая среда]
- ± 2 kV (AC)
- Datasheet [Datasheet]
- Загрузить
- Версия Datasheet [Datasheet]
- 2024-10-14
- Гарантия
- 1 год
- Страна бренда
- Китай
