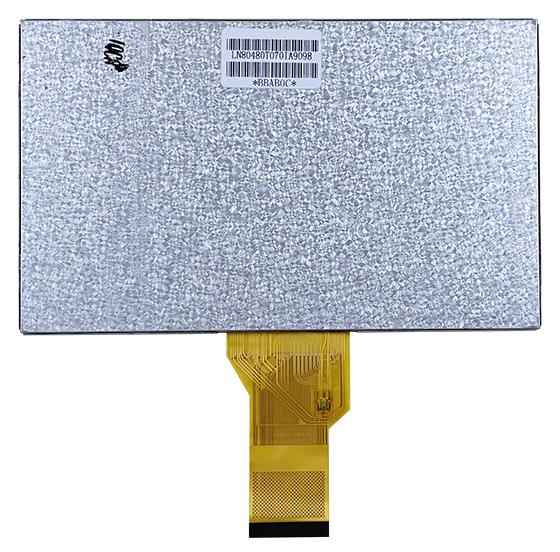

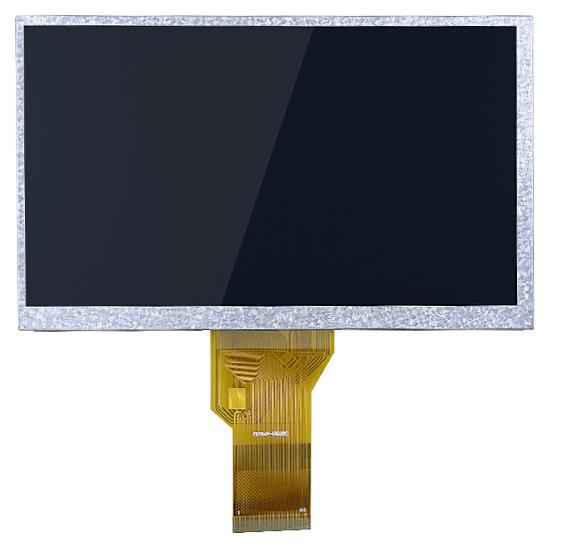

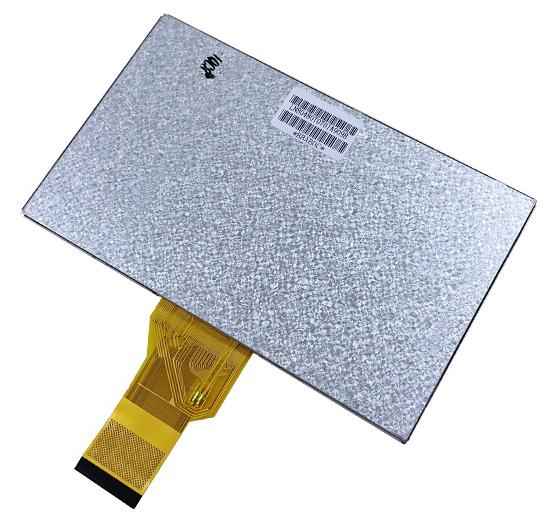

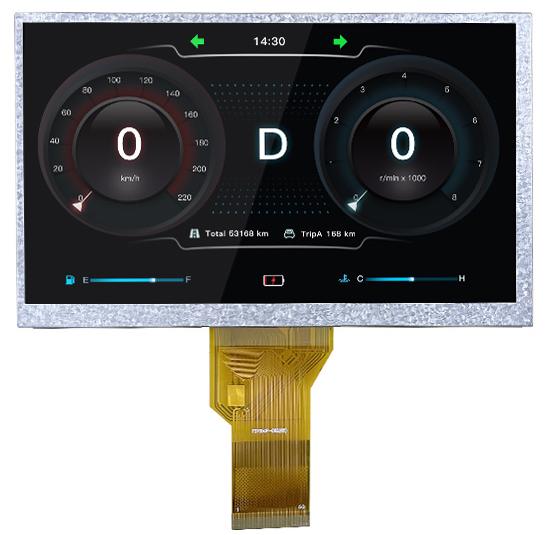

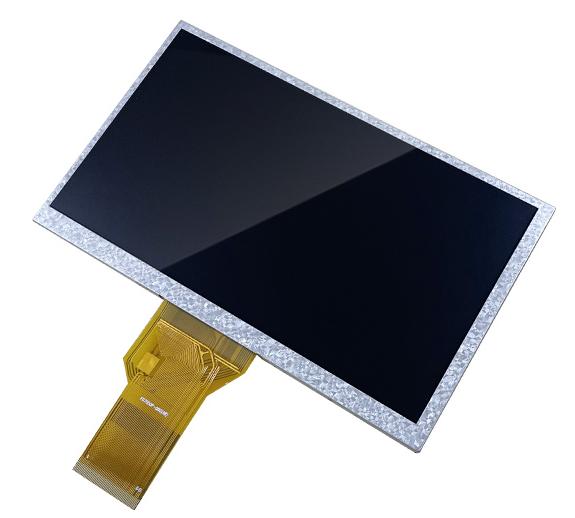

LN80480T070IA9098 DWIN 7" TN ЖК-дисплей 800*480 с RGB интерфейсом

LN80480T070IA9098 DWIN 7" TN ЖК-дисплей 800*480 с RGB интерфейсом

Описание товара:

DWIN 7" TN ЖК-дисплей 800*480 пикселей с нормальным углом обзора.
16.7М цветов, интерфейс RGB, 900 кд/м2, EK73002+EK9713/ ILI6122+ILI5960 драйвер IC.
Может быть реализовано воздушное OCA-склеивание RTP или CTP.
Стекло OEM A-класса, полная проверка на плохие пиксели, 30 дней процесс старения.

Характеристики

Дисплей
Диагональ	7.0"
Разрешение	800×480	Другие товары
Яркость	900cd/м2	Другие товары
Угол обзора（V.A.)	Нормальный угол обзора, 70/70/60/70 (L/R/U/D)
Область отображения (Active Area, A.A.)	154.08*85.92
Подсветка	30 LED
Размеры
Размеры (ШxВxГ), мм	165.0100.05.5
Установочные размеры, мм	156.6(+0.3)×89.05(+0.3)
Сенсорные параметры
Срок жизни LED	30000 Часов
Тип Touch-панели	None
Напряжение и ток
Напряжение питания	8.4-9.9 В, тип. 9.0В
Рабочий ток	200 mA
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Интерфейс
Пользовательский интерфейс	RGB 50PIN_0.5mm
Разъем	50PIN_0.5mm
Интерфейс	RGB 50PIN_0.5mm

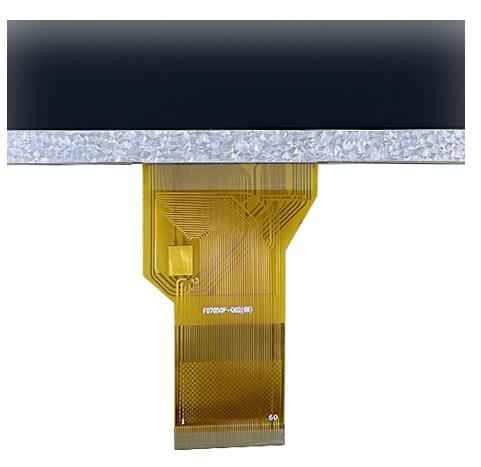

Длина кабеля FPC (мм)	65.5
Основные параметры
IC драйвера	EK73002+EK9713/ ILI6122+ILI5960
Driver Condition	3.3В (тип.)
Электрические характеристики
Analog Voltage	3.3В (тип)
Forward Voltage	9В (тип)
Прямой ток LED	200 мА
Оптические характеристики
Контрастность	800:1
Цветовая температура	7900K
Datasheet
Datasheet	Загрузить
Версия Datasheet	2022-12-15
Datasheet
Прочие
Шаг пикселя, мм	0.193(W)*0.179(H)
Гарантия	1 год
Страна бренда	Китай
Артикул	LN80480T070IA9098
