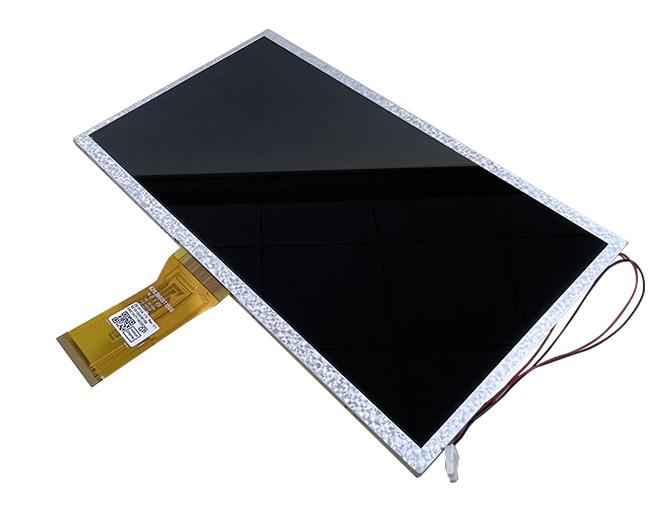

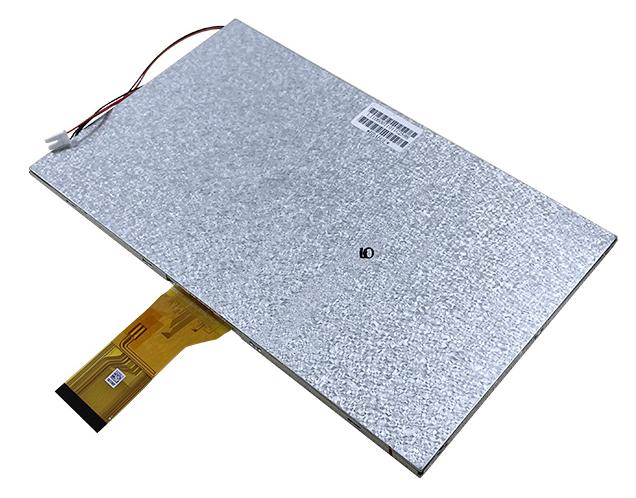

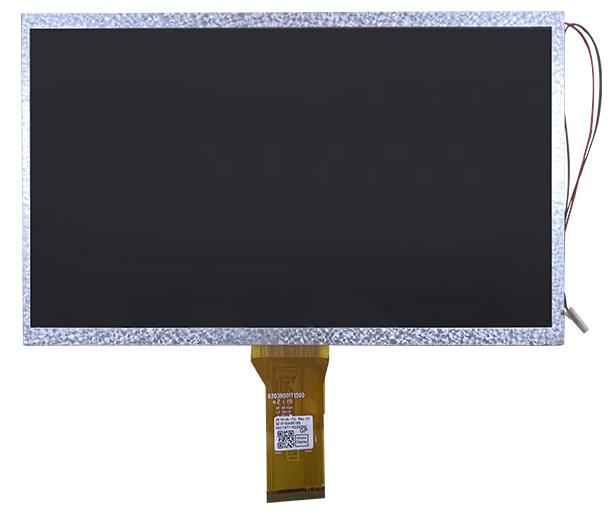

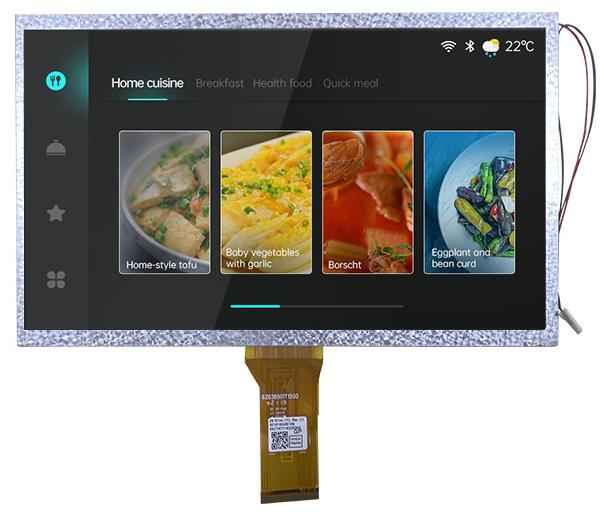

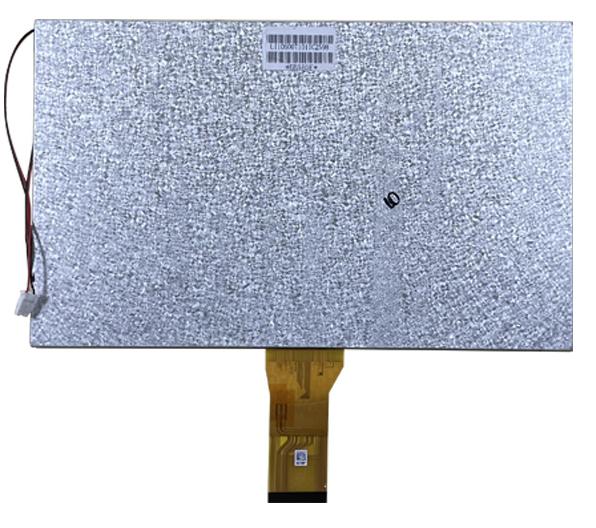

LI10600T101IC2598 DWIN 10.1" IPS ЖК-дисплей 1024*600 с RGB интерфейсом

LI10600T101IC2598 DWIN 10.1" IPS ЖК-дисплей 1024*600 с RGB интерфейсом

Описание товара:

LI10600T101IC2598 DWIN 10.1" IPS ЖК-дисплей 1024*600 с RGB интерфейсом.
16.7М цветов, интерфейс RGB, 250 кд/м2, IC драйвера ILI615 и ILI5120.
Может быть реализовано воздушное OCA-склеивание RTP или CTP.
Стекло OEM A-класса, полная проверка на плохие пиксели, 30 дней процесс старения.

Характеристики

Дисплей
Диагональ	10.1"
Разрешение	1024×600	Другие товары
Срок жизни	≥ 30 000ч
Яркость	250 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.)	222.72*125.28
Подсветка	42 LED
Размеры
Размеры (ШxВxГ), мм	235.0143.05.2
Установочные размеры, мм	226.0(+0.3)*128.4(+0.3)
Сенсорные параметры
Срок жизни LED	30000 Часов
Тип Touch-панели	None
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Основные параметры
IC драйвера	ILI615 иILI5120
Driver Condition	3.3В (Type)
Интерфейс
Интерфейс	RGB 50PIN

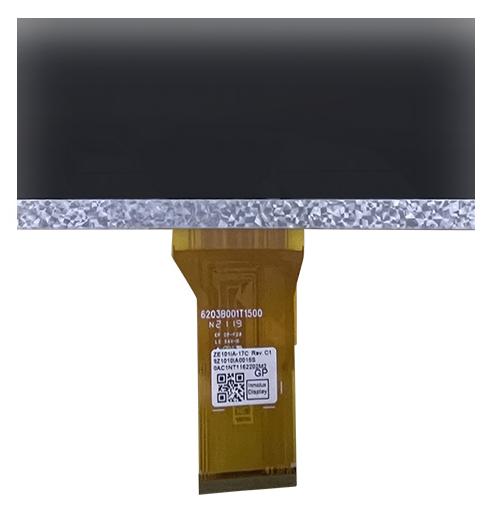

Длина кабеля FPC (мм)	67.13±0.5
Электрические характеристики
Analog Voltage	12.2В (тип)
Forward Voltage	9.9В (тип)
Прямой ток LED	280мА
Оптические характеристики
Контрастность	800:1
Цветовая гамма	53%
Цветовая температура	10300K
Datasheet
Datasheet	Загрузить
Версия Datasheet	2022-12-21
Datasheet
Вес и габариты
Высота (мм)	5.2
Ширина (мм)	143
Прочие
Шаг пикселя, мм	0.2175(H)*0.2088(V)
Гарантия	1 год
Страна бренда	Китай
Гарантийный срок	1 год
Серия	TFT-LCD серия
Страна производства	Китай
Артикул	LI10600T101IC2598
