DMG80600L080_01WTR DWIN T5L1 UART HMI 8" TN ЖК-дисплей потребительского класса
DMG80600L080_01WTR DWIN T5L1 UART HMI 8" TN ЖК-дисплей потребительского класса фото 2
DWIN
Отзывов: 0
Артикул: DMG80600L080_01WTR

Описание товара:

DMG80600L080_01WTR

DWIN TN-TFT-LCD 8.0 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, потребительского класса. Основанный на T5L1, поддерживает систему DGUS II

  • Резистивный сенсорный экран.
  • Соединительный кабель 8Pin_2.0mm.
  • Загрузка через SD-карту или последовательный порт on-line.
  • Двойная система разработки: DGUS II/ TA.
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.

Характеристики:
Все характеристики
Степень применения
Потребительский класс
3D-данные
Загрузить
Диагональ
8.0"
Разрешение
800×600
Срок жизни
≥ 10 000ч
Яркость
250 nit
Размеры (ШxВxГ), мм
199.3×147.6×15.5
Установочные размеры, мм
184.3(+0.3)×142.3(+0.3)
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

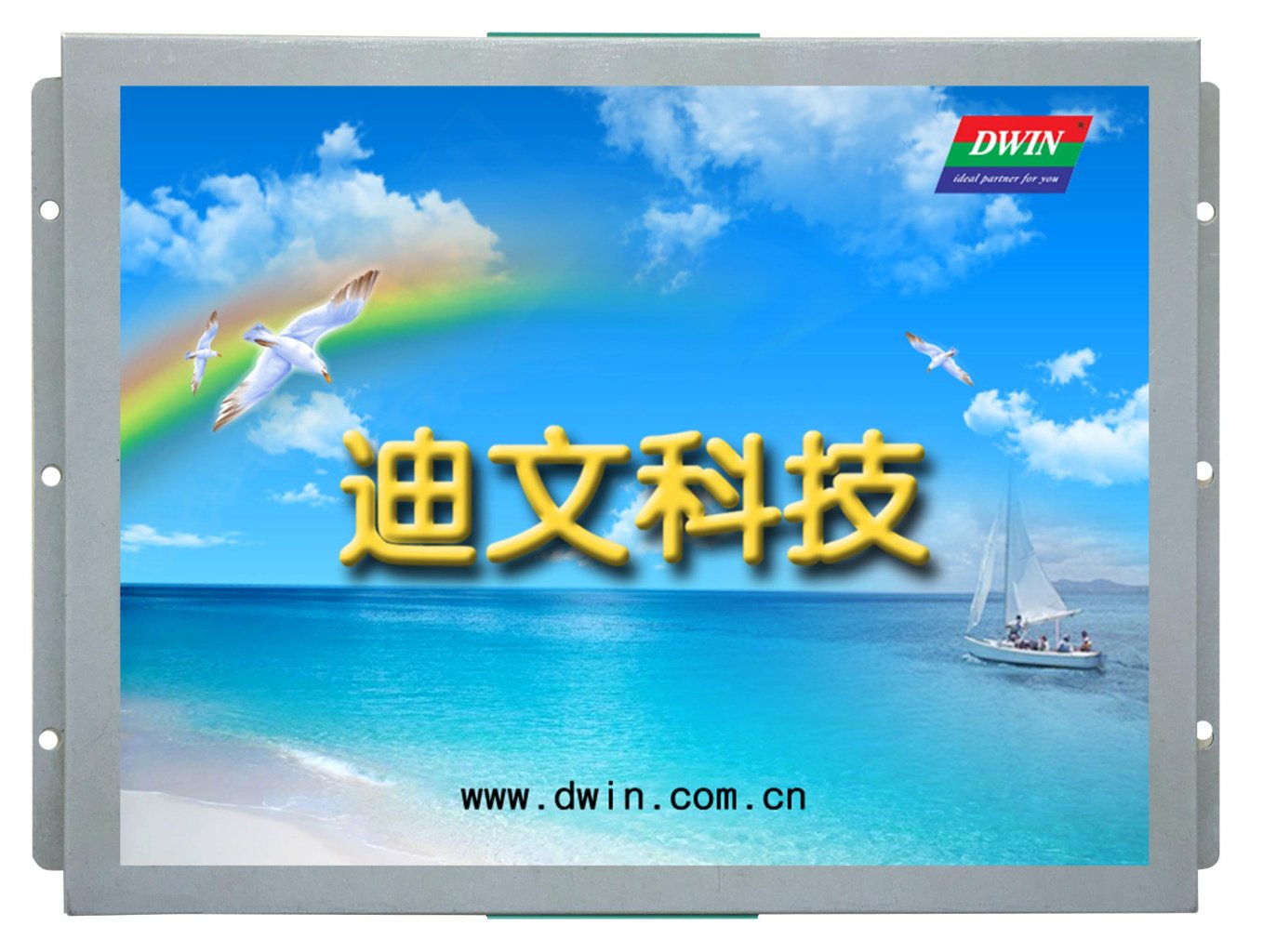

DWIN T5L1 UART HMI 8" TN-TFT ЖК-дисплей потребительского класса
DMG80600L080_01WTR

DWIN TN-TFT-LCD 8.0 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, потребительского класса. Основан на T5L1, поддерживает систему DGUS II

DMG80600L080_01WTR
2

1
12 (1)

23211q
123123


Характеристики

Основные параметры
Степень применения Потребительский класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 8.0"
Разрешение 800×600
Срок жизни ≥ 10 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора（V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Область отображения (Active Area, A.A.) 162.0×121.5
Область просмотра (View Area, V.A.) 164.8×124.3
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 199.3×147.6×15.5
Установочные размеры, мм 184.3(+0.3)×142.3(+0.3)
Пользовательский интерфейс и периферия
Периферия DMG10768C104_03WTR Резистивная сенсорная панель, Зуммер
UI Version TA/DGUS II (TA pre-installed)
Сенсорные параметры
Тип Touch RTP (резистивная сенсорная панель) Другие товары
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 6~5
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC=12 В, максимальная подсветка, 200 мА. VCC=12В, подсветка выключена, 80мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KHz Normal operation

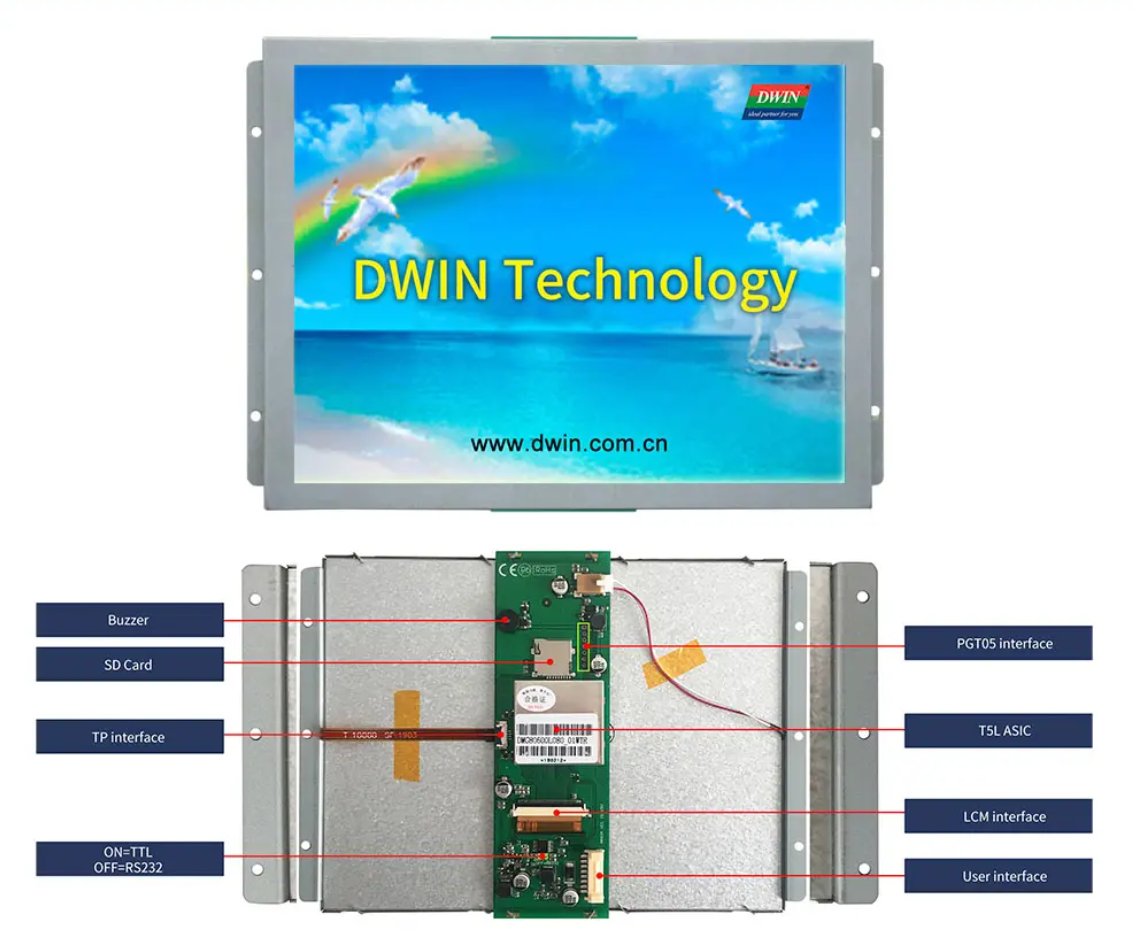

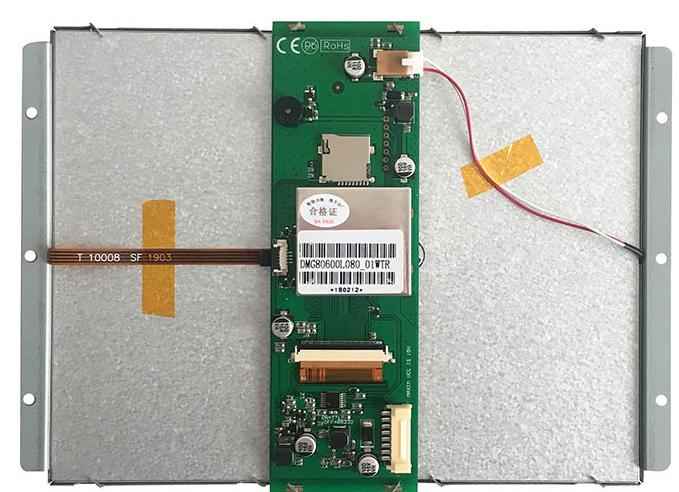

Интерфейс
LCM интерфейс FPC50_0.5mm, интерфейс RGB
RTP интерфейс FPC4 1.0 мм
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = 8 мА; 3.0~4.5В. Выход 0: Iвых = -8 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: 2.7~3.3В. Вход 0:0~1.2В
Входной интерфейс Режим определяется перемычкой: ВКЛ. =TTL/CMOS; ВЫКЛ.=RS232
Пользовательский интерфейс Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/sMode определяется перемычкой: ВКЛ. =TTL/CMOS; ВЫКЛ.=RS232
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем 8Pin_2.0mm
Формат данных N81
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-11-04
Datasheet
Вес и габариты
Ширина (мм) 147.6
Вес (грамм) 385
Прочие
Гарантия 1 год
Страна бренда Китай

C этим товаром искали

DMG80600L080_01WTR

Похожие товары (8)

Такого товара не существует

Файлы

3D-данные [3D-данные]
35_3D-DMG80600L080-01WTR.rar 3D-данные , 2.7 КБ
Datasheet [Datasheet]
DMG80600L080_01WTR.pdf Datasheet , 2.92 МБ
