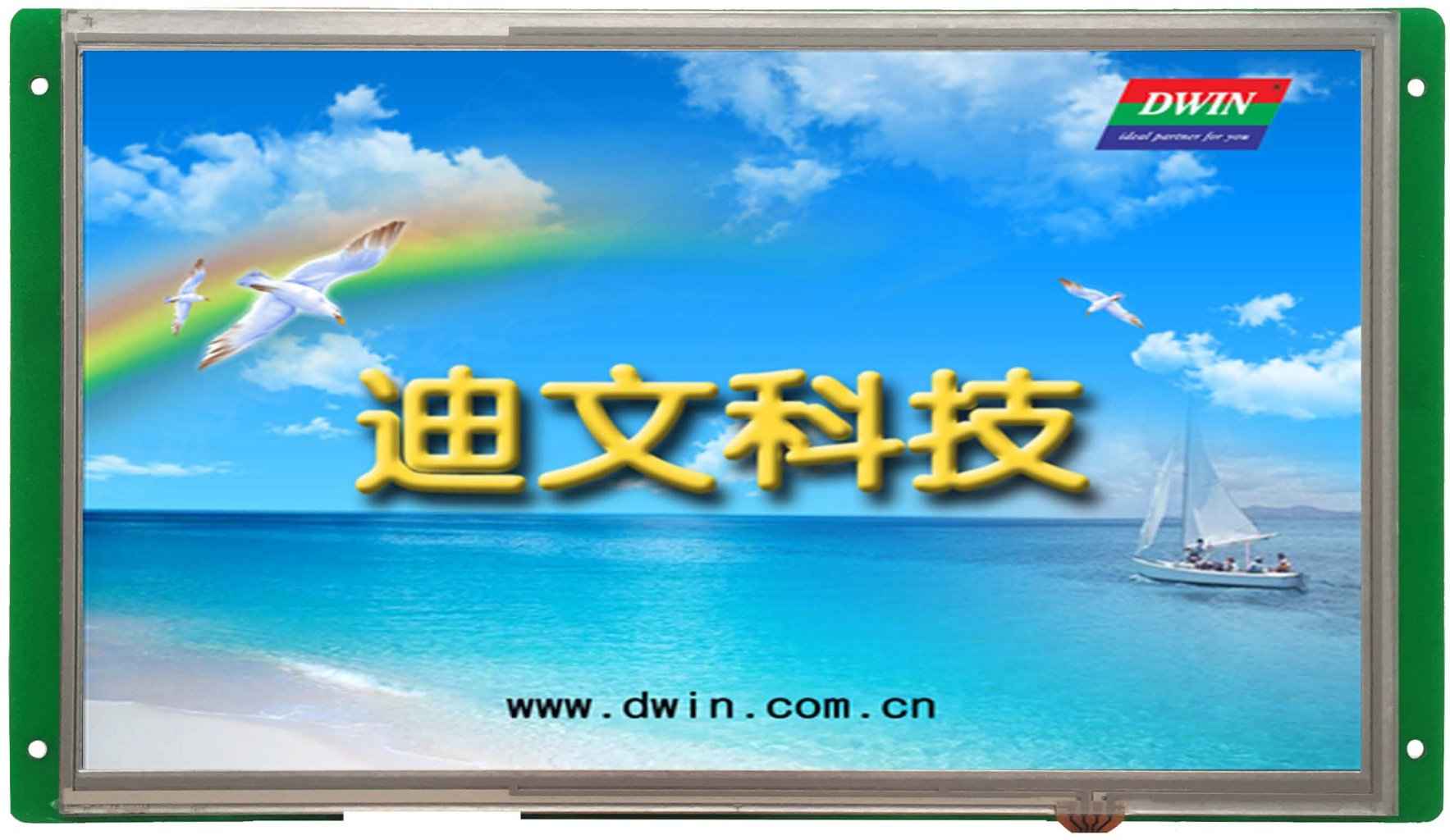

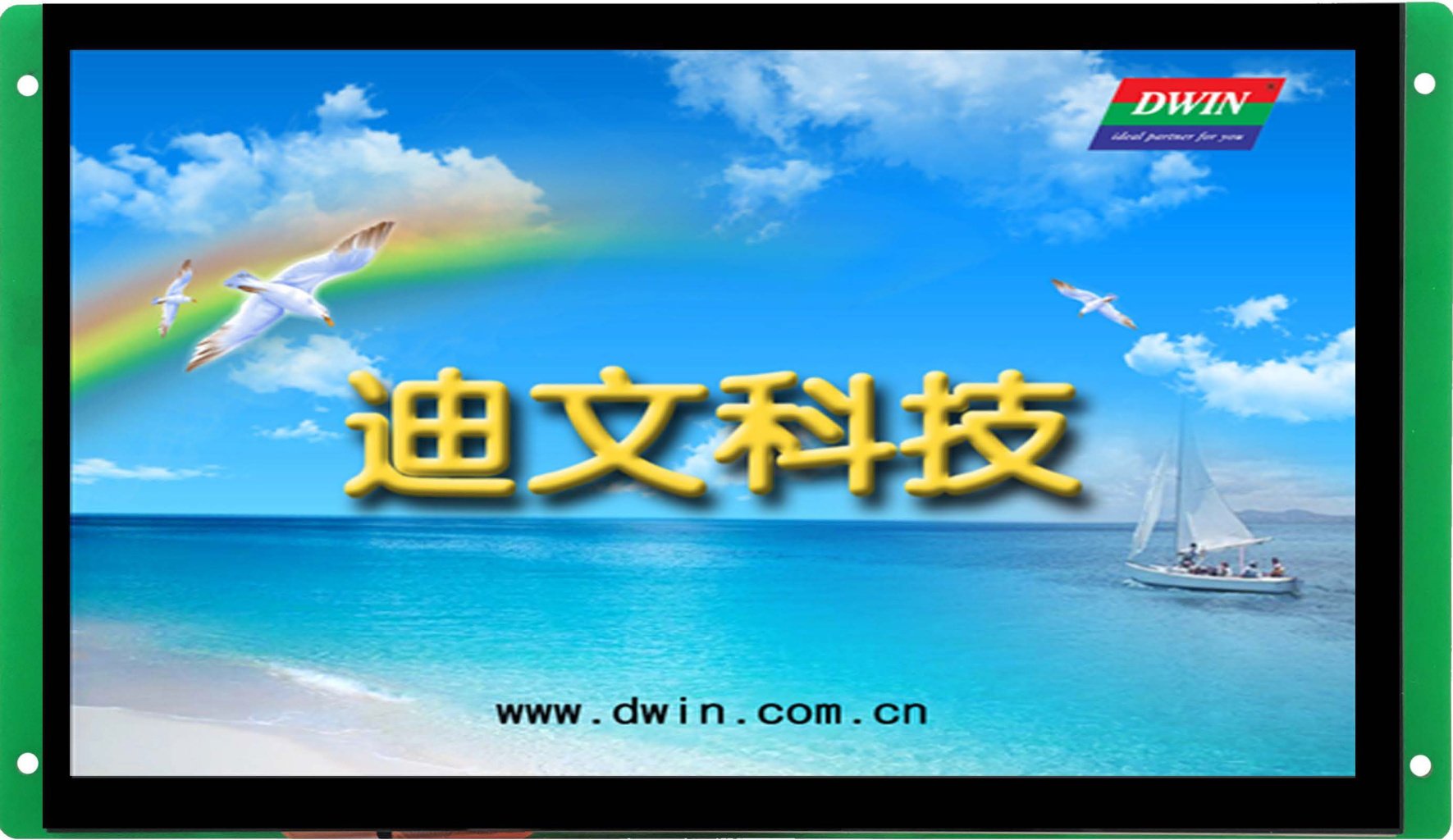

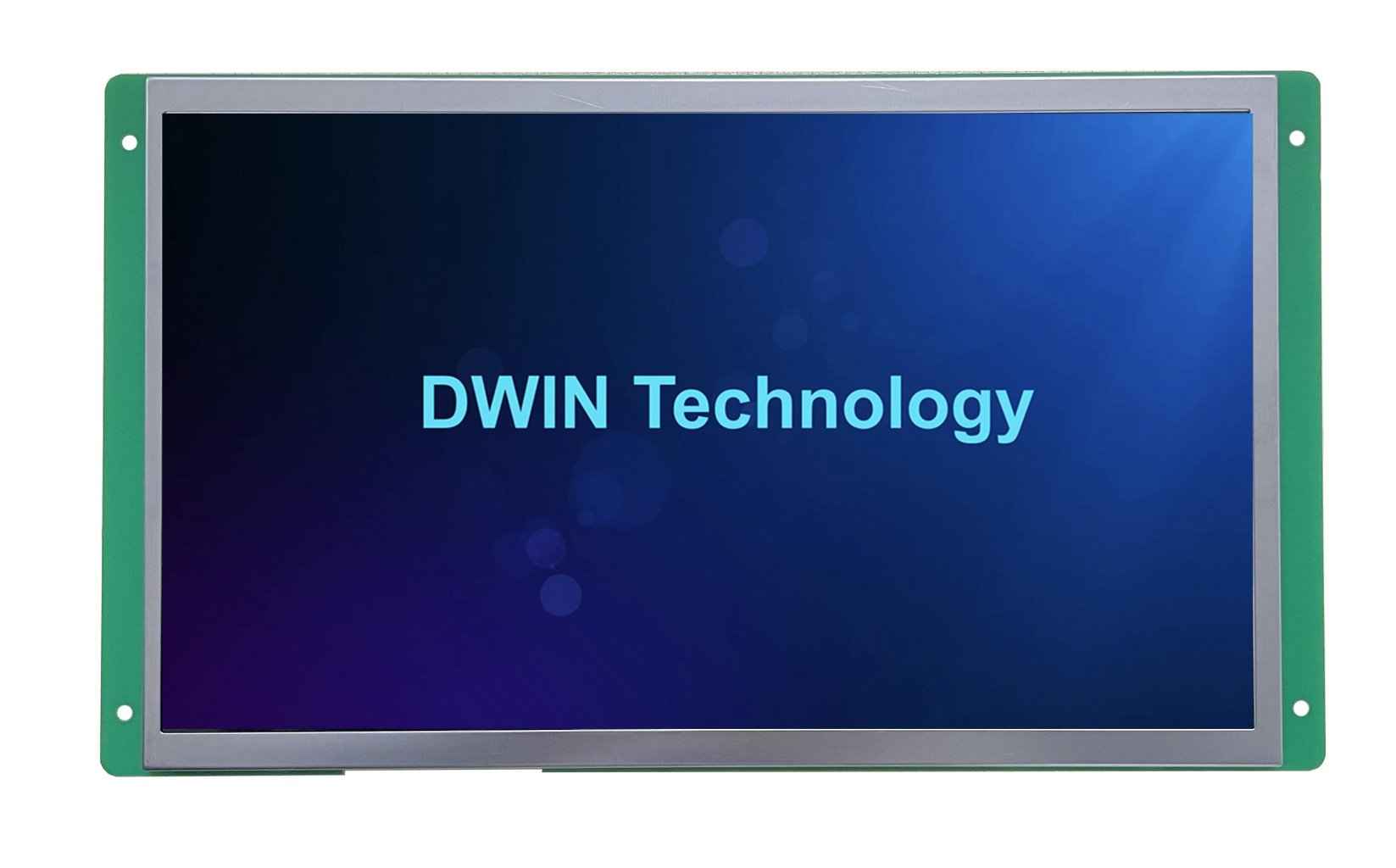

DMG10600C101_03W T5L1 UART HMI 10.1" IPS ЖК-дисплей коммерческого класса

DMG10600C101_03W T5L1 UART HMI 10.1" IPS ЖК-дисплей коммерческого класса

Описание товара:

DMG10600C101_03W

ASIC IPS-TFT-LCD 10.1 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, коммерческий класс

Сенсорный экран: Отсутсвует / Резистивный / Емкостный.
Соединительный провод 8Pin_2.0mm, доступен TTL/COMS.
Загрузка через SD-карту или последовательный порт on-line.
Основан на DWIN T5L2, работает под управлением системы DGUS II. Двойная система разработки: DGUS II/ TA (набор инструкций).
Не требуется навыков программирования, простая в использовании разработка графических интерфейсов DWIN DGUS V7.6.
Вес нетто: DMG10600C101_03WN: 501g / DMG10600C101_03WTR: 530g / DMG10600C101_03WTC: 545g.
Широко используется с Arduino, STM32, Microchip, ESP8266 и так далее.

Описание товара

DWIN T5L1 UART HMI 10.1" IPS ЖК-дисплей коммерческого класса
DMG10600C101_03W

ASIC IPS-TFT-LCD 10.1 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, коммерческий сорт. Основан на DWIN T5L2, работает под управлением системы DGUS II

DMG10600C101-03WTR
1 (5)

12 (1)

23211q
123123

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	10.1"
Разрешение	1024×600
Срок жизни	≥ 20 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 220 нит / WTR: 200 нит / WN: 250 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.)	222.7×125.3
Подсветка	LED
Яркость	220 nit
Размеры
Установочные размеры, мм	236.0(+0.3)×144.0(+0.3)
Размеры (ШxВxГ), мм	257.8×148.1×15.2
Пользовательский интерфейс и периферия
Периферия	DMG10600C101_03WTC Емкостная сенсорная панель, зуммер, интерфейс модуля WIFI / DMG10600C101_03WTR Резистивная сенсорная панель, Зуммер / DMG10600C101_03WN Без сенсорной панели, Зуммер
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~15
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC=12В, максимальная подсветка, 250 мА. VCC=12В, подсветка выключена, 70 мА
Рабочая среда
Рабочая температура	-10℃ ~ 60℃ (12 В при 60% относительной влажности)
Температура хранения	-20℃~70℃
Рабочая влажность	10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation

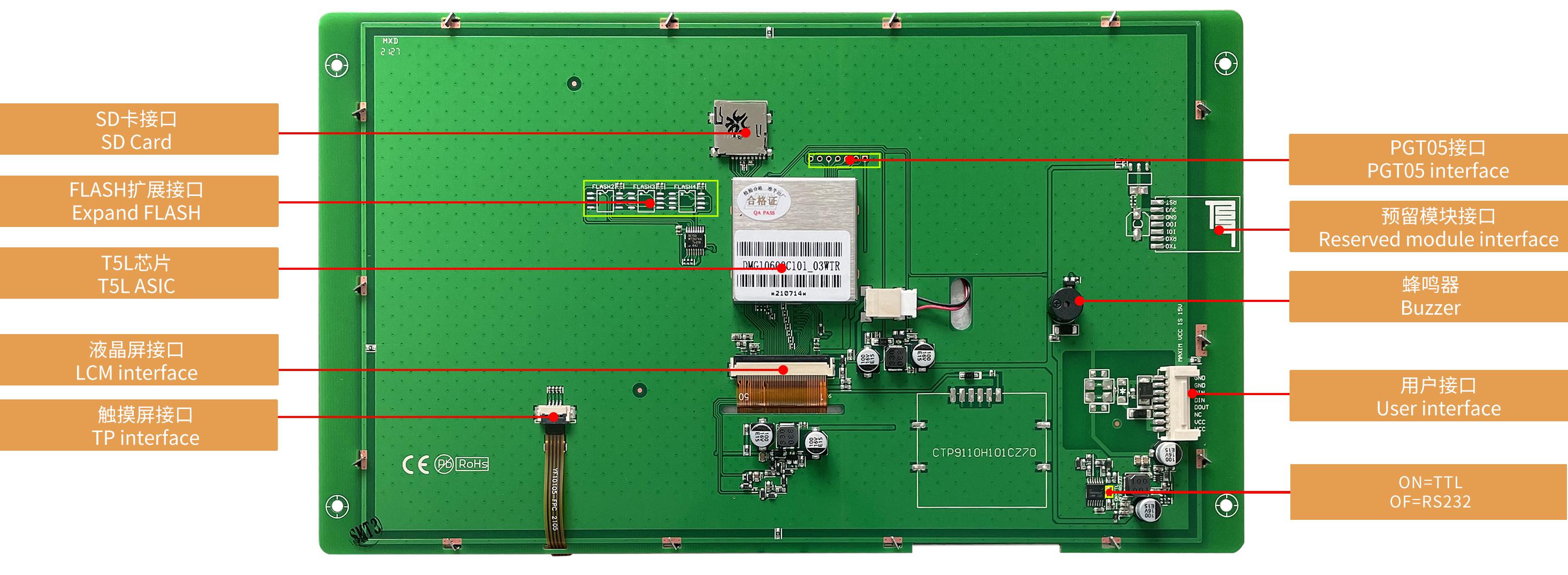

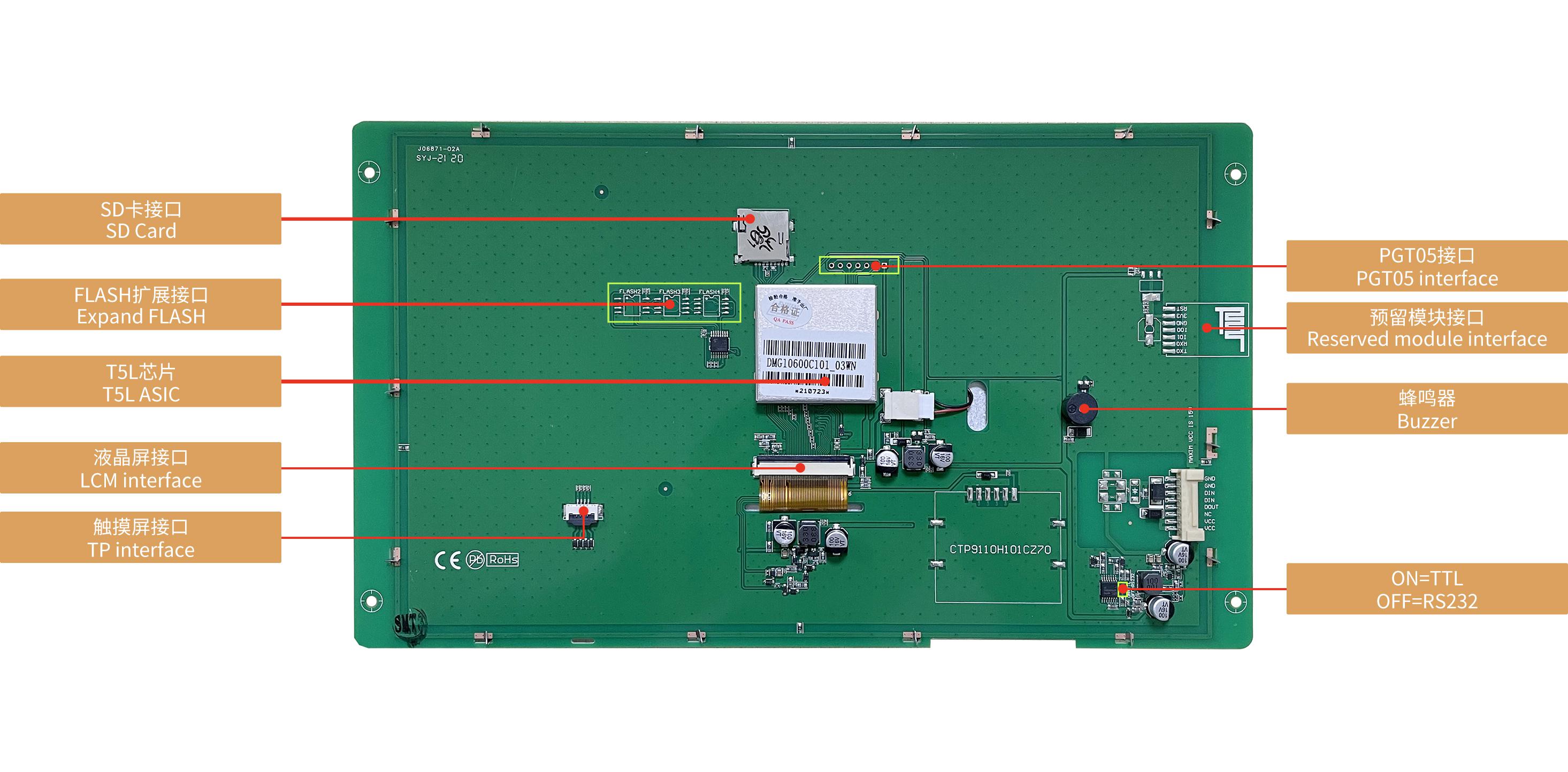

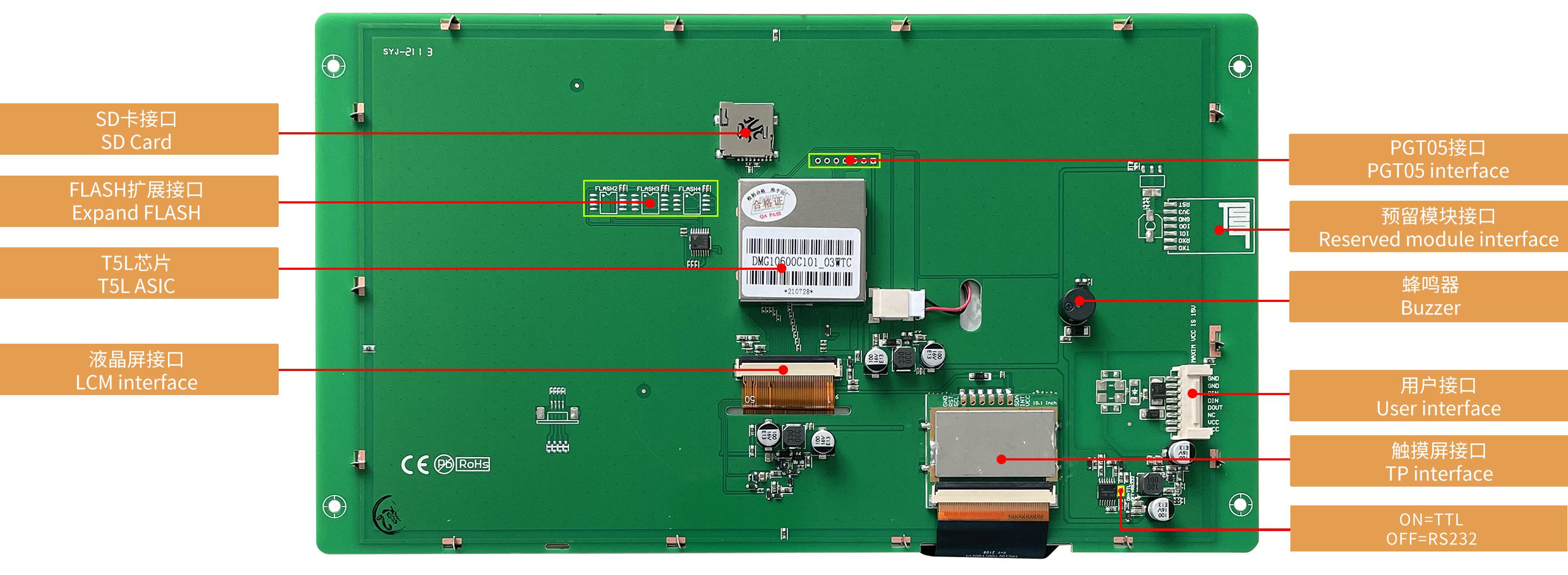

Интерфейс
LCM интерфейс	FCC50_0.5mm, интерфейс RGB
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout =-4 мА; 2.7~3.2В. Выход 0: Iвых = 4 мА; 0.1~0.4В
Входное напряжение (RXD)	Вход 1: 2.4~5.5В. Вход 0: 0~1.0В
Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем	8Pin_2.0mm
Формат данных	UART2: N81
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-11-05
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10600C101_03WTC
