DMG48480T040_01W DWIN T5L0 UART HMI 4" IPS ЖК-дисплей промышленного класса
DMG48480T040_01W DWIN T5L0 UART HMI 4" IPS ЖК-дисплей промышленного класса
DMG48480T040_01W DWIN T5L0 UART HMI 4" IPS ЖК-дисплей промышленного класса
DMG48480T040_01W DWIN T5L0 UART HMI 4" IPS ЖК-дисплей промышленного класса
DMG48480T040_01W DWIN T5L0 UART HMI 4" IPS ЖК-дисплей промышленного класса
DMG48480T040_01W DWIN T5L0 UART HMI 4" IPS ЖК-дисплей промышленного класса
( 0 отзывов)
Артикул:
3 846.57 ₽
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WTR
  • WN
  • -
Яркость [Дисплей]
  • 250 nit
  • 300 nit
  • -
шт
Задать вопрос
Узнать о снижении цены В план покупок

DMG48480T040_01W

ASIC T5L0 IPS-TFT-LCD 4.0 дюйма, разрешение 480*480 пикселей, 262К цветов, широкий угол обзора, с конформным покрытием, промышленного класса

  • Сенсорный экран: отсутствует / Резистивный / Емкостный.
  • Угол обзора IPS: 85/85/85/85 (L/R/U/D).
  • Поддержка TTL/RS232.
  • Срок службы подсветки: >30000 часов (время снижения яркости до 50% при условии непрерывной работы с максимальной яркостью).
  • Основан на T5L0, работает под управлением системы DGUS II
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.624, не требующая навыков программирования.
  • Двойная система разработки: DGUS II/TA (набор инструкций).

DWIN T5L0 UART HMI 4" IPS-TFT ЖК-дисплей промышленного класса
DMG48480T040_01W

ASIC T5L0 IPS-TFT-LCD 4.0 дюйма, разрешение 480*480 пикселей, 262К цветов, широкий угол обзора, с конформным покрытием, промышленного класса. Основан на T5L0, работает под управлением системы DGUS II

Аксессуары



Application

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.


Степень применения [Основные параметры]
Индустриальный класс
Диагональ [Дисплей]
4.0"
3D-данные [3D-данные]
9403
Разрешение [Дисплей]
480×480
Срок жизни [Дисплей]
≥ 30 000ч
Защитное покрытие [Основные параметры]
Есть
Установочные размеры, мм [Размеры]
80.5(+0.3)×77.5(+0.3)
Периферия [Пользовательский интерфейс и периферия]
DMG48480T040_01WTC Емкостная сенсорная панель, зуммер / DMG48480T040_01WTR Резистивная сенсорная панель, Зуммер / DMG48480Т040_01WN Нет сенсорной панели, зуммер
Цветность [Дисплей]
262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Яркость [Дисплей]
WTC: 270 нит / WTR: 250 нит / WN: 300 нит
Угол обзора(V.A.) [Дисплей]
Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270° [Дисплей]
Есть
Область отображения (Active Area, A.A.) [Дисплей]
71.9*70.2
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]
Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим [Сенсорные параметры]
Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]
6H
Светопропускание [Сенсорные параметры]
Более 90%
Срок жизни LED [Сенсорные параметры]
Более 1 000 000 касаний
Тип Touch [Сенсорные параметры]
RTP (резистивная сенсорная панель)
Структура [Сенсорные параметры]
Пленка ITO + стекло ITO
Сенсорный режим [Сенсорные параметры]
Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]
3H
Светопропускание [Сенсорные параметры]
Более 80%
Срок жизни [Сенсорные параметры]
Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]
6~36
Напряжение питания, тип. [Напряжение и ток]
12V
Рабочий ток [Напряжение и ток]
VCC=12В, максимальная подсветка, 135 мА. VCC=12В, подсветка выключена, 55 мА
Рабочая температура [Рабочая среда]
-20~70℃
Температура хранения [Рабочая среда]
-30℃~80℃
Рабочая влажность [Рабочая среда]
10%~90% относительной влажности
LCM интерфейс [Интерфейс]
FPC50_0.5mm, интерфейс RGB
RTP интерфейс [Интерфейс]
4Pin_1.0mm
CTP интерфейс [Интерфейс]
FPC6_0.5mm, интерфейс IIC
Скорость передачи данных [Интерфейс]
3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение [Интерфейс]
Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) [Интерфейс]
Вход 1: Iin = 1 мА; 2.4~5.0В. Вход 0: Iin = -1 мА; 0~0.5В
Входной интерфейс [Интерфейс]
UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232, (Only available after OS configuration)
Пользовательский интерфейс [Интерфейс]
Гнездо 8Pin_2.0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБ/s. UART2: ON=TTL/CMOS;ВЫКЛ=RS232. UART4: ВКЛ=TTL/CMOS;ВЫКЛ=RS232 (доступно только после конфигурация)
Flash расширение [Память]
16 Мбайт NOR флэш-память для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
Flash память [Память]
16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Зуммер [Интерфейс]
Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]
FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor) [Интерфейс]
Суперконденсатор для питания.Точность: 1с/24ч.Он может нормально работать для 30 дней после сбоя питания
Разъем [Интерфейс]
8Pin_2.0mm
Формат данных [Интерфейс]
UART2: N81 UART4: N81/E81/O81/N82, 4 modes (OS configuration)
Номинальная мощность [Электрические характеристики]
<5W
PGT05 интерфейс [Интерфейс]
Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Видео [Видео]
DMG48480T040_01WN
В наличии
Да
ASIC T5L [Информация об ASIC]
T5L0
T5L0 ASIC [Информация об ASIC]
Разработан компанией DWIN. Массовое производство в 2020 г., 1MB Nor Flash начип, 512 КБ, используемый для хранения пользовательской базы данных. Цикл перезаписи: 100 000 раз
ESD test [Рабочая среда]
Contact discharge ±6KV Normal operation Air discharge ±8KV Normal operation
EFT test [Рабочая среда]
Power supply ±2KV; 100KHz Normal operation
Datasheet [Datasheet]
ЗагрузитьЗагрузитьЗагрузить
Версия Datasheet [Datasheet]
2022-07-21
Гарантия
1 год
Страна бренда
Китай
Оставить отзыв

Наличие в офисах


  • Общий остаток на складах:
    4

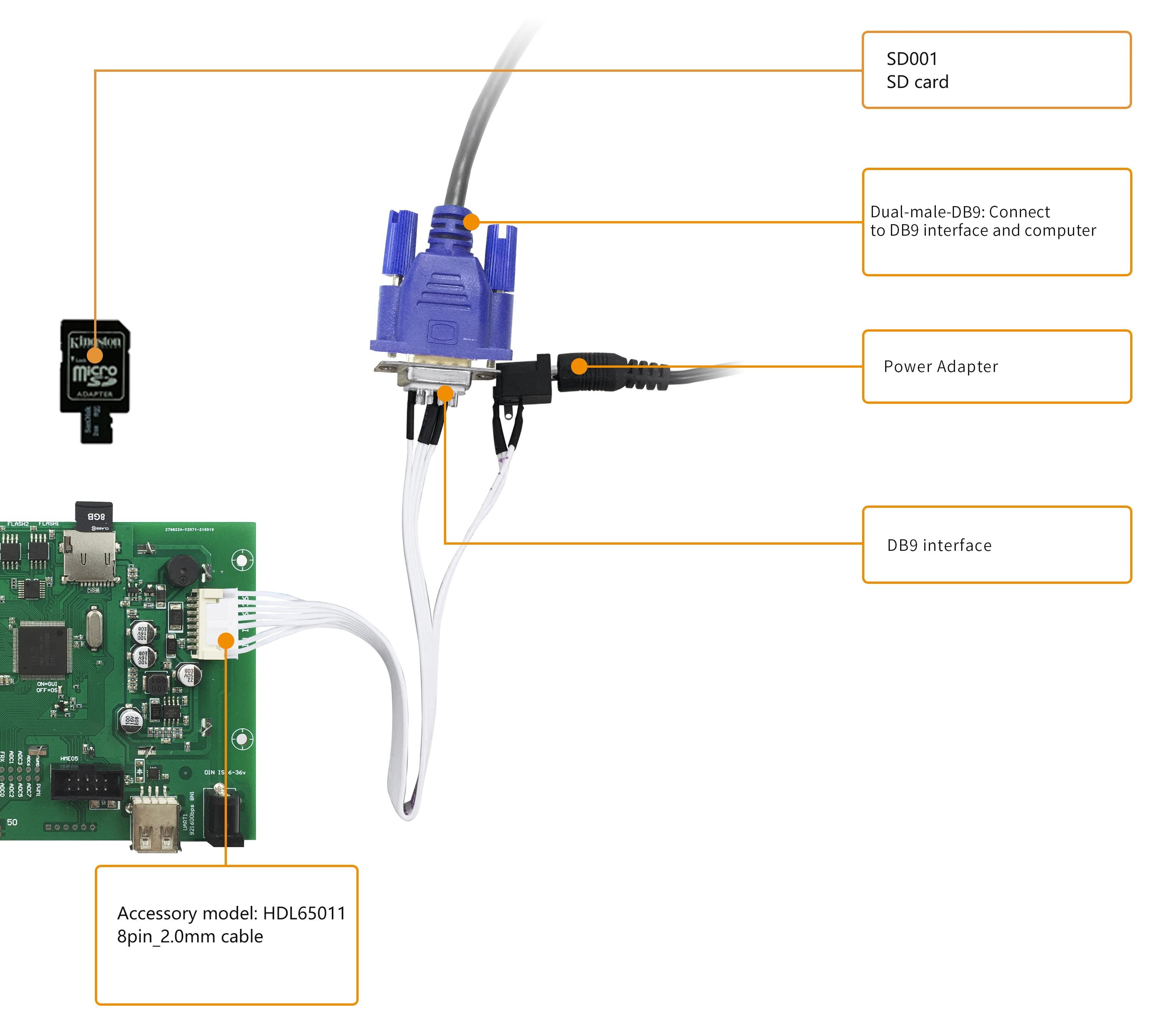

Аксессуары
