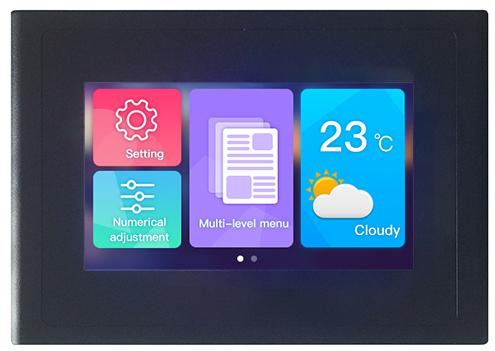

DMG48270C043_15WTR DWIN T5L0 UART HMI 4.3" TN ЖК-дисплей в корпусе коммерческого класса с сенсорной резистивной панелью
DMG48270C043_15WTR DWIN T5L0 UART HMI 4.3" TN ЖК-дисплей в корпусе коммерческого класса с сенсорной резистивной панелью
DMG48270C043_15WTR DWIN T5L0 UART HMI 4.3" TN ЖК-дисплей в корпусе коммерческого класса с сенсорной резистивной панелью
DMG48270C043_15WTR DWIN T5L0 UART HMI 4.3" TN ЖК-дисплей в корпусе коммерческого класса с сенсорной резистивной панелью
DMG48270C043_15WTR DWIN T5L0 UART HMI 4.3" TN ЖК-дисплей в корпусе коммерческого класса с сенсорной резистивной панелью
DMG48270C043_15WTR DWIN T5L0 UART HMI 4.3" TN ЖК-дисплей в корпусе коммерческого класса с сенсорной резистивной панелью
( 0 отзывов)
Артикул:
DMG48270C043_15WTR
2 342.60 ₽
Наличие: 3 шт
шт
Задать вопрос
Узнать о снижении цены В план покупок

DMG48270C043_15WTR

ASIC T5L0 система DGUSII TN-TFT-LCD 4.3 дюйма, разрешение 480*272 пикселей, 262К цветов, нормальный угол обзора, коммерческого класса

  • Резистивный сенсорный экран.
  • Интерфейс RS232 и RS485, соединительный провод 8Pin2.0mm.
  • Загрузка через SD-карту или последовательный порт on-line.
  • 8 Мбайт БЕЗ флэш-памяти для шрифтов, изображений и аудиофайлов.
  • Яркость до 250 нит.
  • Угол обзора телевизора: 70/70/40/30 (L/R/U/D).

DWIN T5L0 UART HMI 4.3" ЖК-дисплей в корпусе коммерческого класса
DMG48270C043_15WTR

ASIC T5L0 система DGUSII TN-TFT-LCD 4.3 дюйма, разрешение 480*272 пикселей, 262К цветов, нормальный угол обзора, коммерческого класса


配件图1


Application

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.

Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.


Степень применения [Основные параметры]
Коммерческий класс
Диагональ [Дисплей]
4.3"
3D-данные [3D-данные]
54734
Разрешение [Дисплей]
480×272
Срок жизни [Дисплей]
≥ 10 000ч
Яркость [Дисплей]
250 nit
Размеры (ШxВxГ), мм [Размеры]
139.8×97.8×22.2
Вес нетто [Размеры]
180
Периферия [Пользовательский интерфейс и периферия]

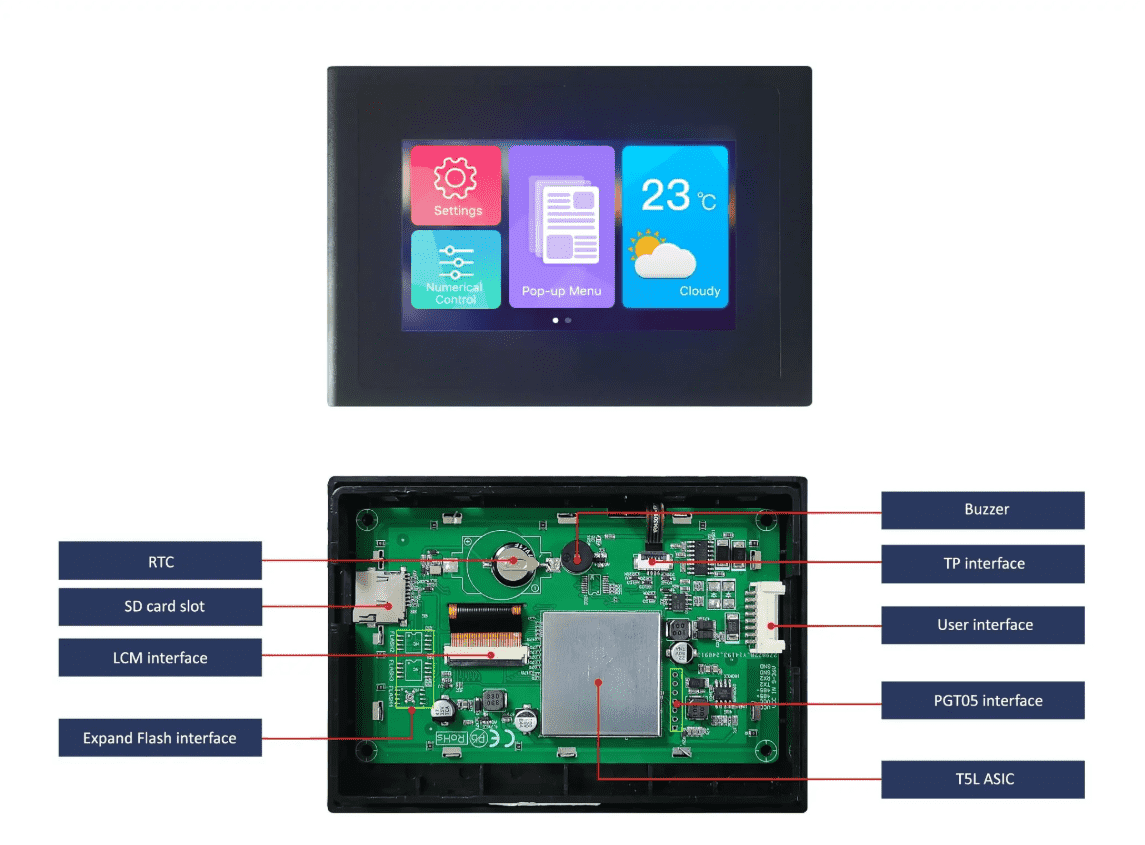

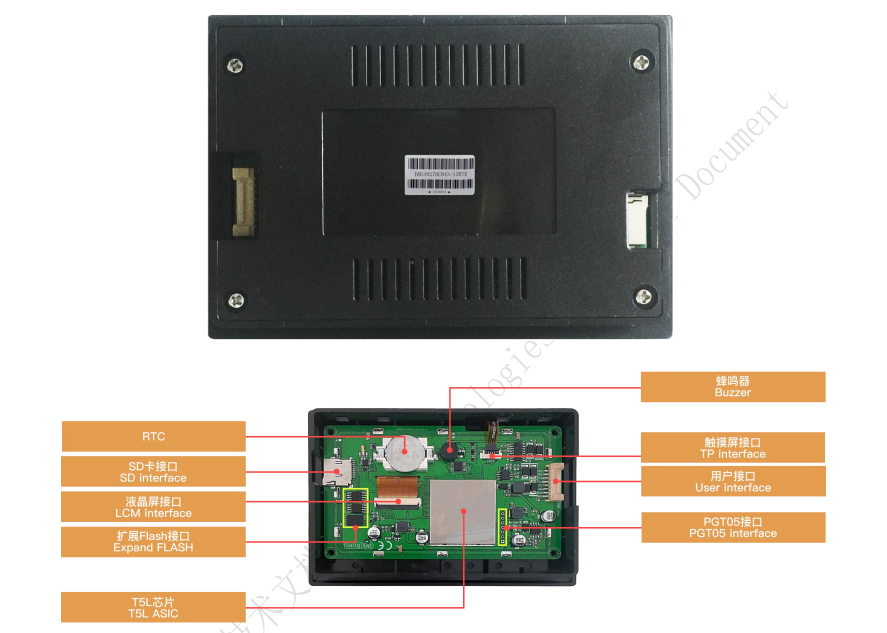

DMG48270C043_15WTR Резистивный сенсорный экран, зуммер, RTC, с оболочкой
Цветность [Дисплей]
262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]
TV-TN, TFT LCD
Угол обзора(V.A.) [Дисплей]
Угол обзора телевизора, 70°/70°/40°/30°(L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]
95.00×53.90
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
RTP (резистивная сенсорная панель)
Структура [Сенсорные параметры]
Пленка ITO+ стекло ITO
Сенсорный режим [Сенсорные параметры]
Точка опоры коснитесь и перетащите
Твердость поверхности [Сенсорные параметры]
3H
Светопропускание [Сенсорные параметры]
Более 80%
Срок жизни LED [Сенсорные параметры]
Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]
6~36
Напряжение питания, тип. [Напряжение и ток]
12V
Рабочий ток [Напряжение и ток]
VCC = 12В, Максимальная подсветка, 109 мА. VCC = 12В, подсветка выключена, 50 мА
Рабочая температура [Рабочая среда]
-10~60℃
Температура хранения [Рабочая среда]
-20~70℃
Рабочая влажность [Рабочая среда]
10%~90% относительной влажности
LCM интерфейс [Интерфейс]
FPC40_0.5mm, RGB interface
RTP интерфейс [Интерфейс]
FPC4 1.0 мм
Скорость передачи данных [Интерфейс]
UART2:3150~3225600 бит/с. UART4:3150~921600 бит/с
Выходное напряжение [Интерфейс]
UART2: Выход 1: -5.0~-3.0В. Выход 0: 3.0~5.0В. UART4: Выход 1: 2.5~5.0В. Выход 0: -0.5~-2.5В
Входное напряжение (RXD) [Интерфейс]
UART2: Вход 1: -15.0~-5.0В. Вход 0: 5.0~15.0В. UART4: Вход 1: 0~2.5В. Вход 0: -2.5~-0.2В
Входной интерфейс [Интерфейс]
UART 2: RS232, N81 UART4: RS485,N81/E81/O81/N82, 4 modes (OS configuration)
Пользовательский интерфейс [Интерфейс]
Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Flash память [Память]
8 Мб NOR Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
Зуммер [Интерфейс]
Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]
FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс [Интерфейс]
UART 2: RS232,N81UART4: RS485,N81/E81/O81/N82, 4 режима (конфигурация операционной системы)
Разъем [Интерфейс]
8Pin 2.0mm
Номинальная мощность [Электрические характеристики]
<5W
PGT05 интерфейс [Интерфейс]
Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Видео [Видео]
https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c39d1eb1c337982.mp4
В наличии
Да
ASIC T5L [Информация об ASIC]
T5L0
T5L0 ASIC [Информация об ASIC]
Разработан компанией DWIN. Серийное производство в 2020 г., 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet [Datasheet]
Загрузить
Версия Datasheet [Datasheet]
2024-12-11
Гарантия
1 год
Страна бренда
Китай
